基于5单片机的数字频率计设计
基于单片机的数字频率计设计(创新的自动选当功能)_毕业设计
基于单片机的数字频率计设计(创新的自动选当功能)基于单片机的数字频率计设计摘要：一个基于单片机的数字频率计设计，系统硬件主要包括整形电路（由74LS00斯密特触发器组成），分频器74LS161、多路选择器74LS151、与非门74LS00组成的分频模块，控制电路（由AT89C52单片机组成），LED数码管和显示电路。
能根据输入信号自动切换量程，可以测量方波、三角波及正弦波等多种波，结构简单，操作方便，价格低廉，适用于日常生活和生产、计算机、通讯设备、音频视频等科研生产领域。
关键词：单片机；数字频率计；定时器；计数；测量；AT89C52Design of digital frequency meter based on singl e chipmicrocomputerAbstract：The hardware system includes shaping circuit (consisting of 74LS00 Schmitt trigger), frequency module frequency divider 74LS161, 74LS151, 74LS00 MUX NAND gate, control circuit (composed of AT89C52 single chip computer), LED digital tube and display circuit. The software includes control of the main program and interrupt service subroutine, digital transformation procedures and display program. According to the input signal automatic switching range, can be measured in square wave, triangular wave and sine wave, wave, simple structure, convenient operation, low price, suitable for daily life and production, computer, communications equipment, audio video and other fields of scientific research and production.Keywords:single chip microcomputer; digital frequency meter; timer; counter; measurement; 89C52目录第1章引言 (1)1.1 数字频率计的发展和意义 (1)1.2 数字频率国内外的发展形势 (1)1.3 本章小结 (2)第2章系统总体设计 (4)2.1 系统设计要求 (4)2.2 测频方法 (4)2.3 系统设计思路 (5)2.4 系统设计框图 (5)2.5 本章小结 (6)第3章系统硬件设计 (7)3.1 单片机模块设计 (7)3.1.1 AT89C52介绍 (7)3.1.2 单片机引脚分配 (8)3.1.3 复位电路 (8)3.1.4 定时/计数器 (9)3.2 电源模块设计 (10)3.2.1 电源变压器 (11)3.2.2 整流电路 (11)3.2.3 滤波电路 (12)3.2.4 稳压电路 (12)3.2.5 电源模块原理图 (12)3.3 放大整形模块设计 (13)3.3.1 与非门74LS00 (13)3.3.2 放大整形模块原理图 (14)3.4 分频模块设计 (15)3.4.1 分频器74LS161芯片 (15)3.4.2 多路选择器74LS151芯片 (16)3.4.3 分频模块原理图 (16)3.5 显示电路设计 (17)3.5.1 频率数值显示电路 (18)3.5.2 频率数值单位显示电路 (18)3.6 整机电路流程 (19)3.7 本章小结 (19)第4章系统软件设计 (20)4.1 系统流程图 (21)4.2 初始化 (22)4.3 频率测量模块和量程自动切换模块设计 (22)4.4 显示模块设计 (25)4.5 延时模块设计 (27)4.6 本章小结 (28)第5章系统仿真及数据分析 (29)5.1 电源模块仿真 (29)5.2 放大整形电路仿真 (29)5.2.1 仿真软件MULTISIM 10.0仿真整形电路 (29)5.2.2 仿真放大整形电路 (30)5.3 频率计仿真 (32)5.3.1 使用KEIL软件编程 (32)5.3.2 使用软件Proteus仿真频率计 (32)5.4 本章小结 (38)第六章、结论 (39)致谢 (40)参考文献 (41)附录1 原理图 (42)附录2 Pcb电路图 (43)附录3 元件清单 (44)附录4 程序源代码 (45)附录5 仿真效果图 (53)第1章引言1.1 数字频率计的发展和意义随着电子信息技术的飞速发展，各种离散的电子元器件及其相关的功能单位。
【精编完整版】基于单片机的数字频率计的设计毕业论文
目录1频率计的概要和发展动态 (1)2 单片机介绍 (1)2.1单片机的简介和发展 (1)2.2 AT89C51的原理 (2)2.2.1主要特性 (3)2.2.2管脚说明 (3)2.2.3振荡器特性 (4)2.2.4芯片擦除 (4)3 仿真软件protuse的介绍 (5)4系统模块设计 (6)5硬件部分 (6)5.1整形电路 (6)5.2控制电路 (7)5.3显示电路 (8)5.3.1 LCD1602引脚 (8)5.3.2 LCD1602的指令介绍 (8)5.4总体电路图 (9)6仿真结果 (11)6.1仿真结果 (11)6.2结果分析 (11)7 结论 (11)8参考文献 (12)附录 (12)1 keil C51软件介绍 (12)2 程序流程图 (13)3系统源程序 (14)1频率计的概要和发展动态在电子技术中，频率作为基本的参数之一，它与许多电参量的测量方案、测量结果密切相关，因此，频率的测量十分的重要。
在许多情况下，要对信号的频率进行精确测量，就要用到数字频率计。
数字频率计作为一种基础测量仪器，它被用来测量信号（方波、正弦波、锯齿波等）频率，并且用十进制显示测量结果。
它具有测量精度高、测量省时、使用方便等特点。
随着微电子技术和计算机技术的不断发展，单片机被广泛应用到大规模集成电路中，使得设计具有很高的性价比和可靠性。
所以，以单片机为核心的简易数字频率计设计，改善了传统的频率计的不足，充分体现了新一代数字频率计的优越性。
2 单片机介绍2.1单片机的简介和发展单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。
通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和IO接口电路等。
因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。
单片机经过1、2、3、3代的发展，正朝着多功能、高性能、低电压、低功耗、低价格、大存储容量、强IO功能及较好的结构兼容性方向发展。
基于单片机C语言的数字频率计设计
第２ ８卷 第 ２期 ２０ ０ ７年 ０ ６月
内 蒙 古 农 业 大 学 学 报
Ｊ ｕ ｎ ｌ ｆ ｎ ｅ Ｍｏ ｇ ｌ Ａ ｃ ｌ ｒ Ｕｎｖ ｒｉ ｏ ｒ ａ ｏ Ｉ ｎ ｒ ｎ ｏｉ ａ ｕｔ ａ ｕｌ ｉｅ ｓ ｙ ｔ
１２ ９
内 蒙 古 农 业 大 学 学 报
２０ ０７拄
２ ２ 显示驱 动芯 片 Ｍ Ｘ ２ ９简介 ． Ａ ７１
１Ｔ 可 以计 算 出输 人信 号 的实际频 率 。 ／，
ＭＡ ７ １ 美 国美 信公 司生产 的 ８位 动态 Ｌ Ｄ Ｘ ２９是 Ｅ 以下时通 过测 频 的方法 测试 输 入信 号频 率 的程 显示 驱动器 ， Ｘ ２９和 单 片机 通信 时采 用 串行 通 序 段 ＭＡ ７ １ 信 的通信方 式 ， 中 的 Ｌ Ａ Ｃ Ｋ， Ｉ 为通信 时 用 其 Ｏ Ｄ，Ｌ ＤＮ 到 的 ３条信 号 线 。Ｍ Ｘ ２９可 以通过 级连 使 用 ， Ａ ７１ 扩 展 Ｌ Ｄ显示 器 的显 示 驱 动 位 数 。在 本 系 统 中考 虑 Ｅ 格式 位 Ｘ Ｘ Ｘ在测 量 频 率 时根 据 频率 的变化 移 动 Ｘ Ｘ
图 ２ 信号处理
Ｆｉ ２ Ｓｉ ａ ｇ． ｇ ｌ Ａｐｐ ｏ ｃ ｎ ｒａ ｈ
＋ 收稿 日期 ： ２ ０ —１ — ０ ０６ ０ ３
作者简介 ： 张杰 （９２ ）男 （ １７一 ， 蒙古族 ）讲 师 ， ， ， 硕士 主要从事计算机硬件教学与研究
维普资讯
输入信号首先 经过二极 管 限幅后 送人 Ｑ 进 行放 ｌ 大， 放大后 的信号经集成 电路进行整型后变换为标准 的
数字信号， 送人单片机的内部定日／ 寸计数器的输入端。 其中二极管 Ｄ 的作用是对输入信号进行限幅， １ 避免输 入信号过大 而烧坏后 面的整 型电路 ； 大 电路 Ｑ１ 放 的作 用是 可以对输入的小信号 进行放 大。总 之信号处 理电 路的作用是可以扩展频率计所能测量的信号的范围。

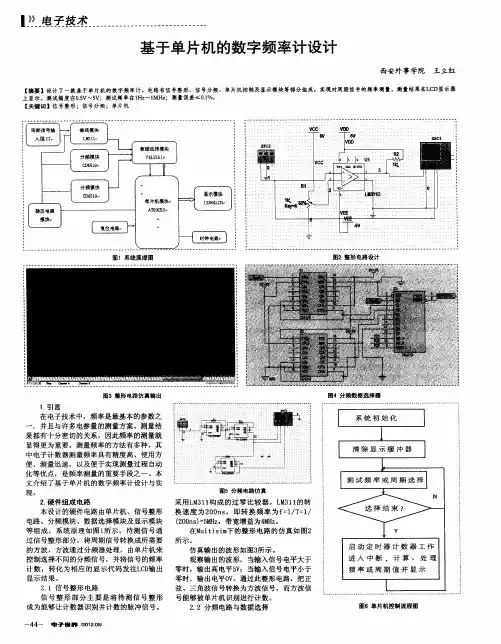

基于单片机的数字频率计设计
号 能够被 单 片机识 别进 行计 数 。 ２ ２分频 电路 与数 据选 择 ．
图６单片机控制流程图
４ 一 ４
电 子 ｔ 再 ／ １． ／ ｌ Ｉ ２ ２５ ０ ０
…
…
…
…
…
…
…
…
…
…一皇 教 一源自 盟ｌ基 于ＭＡＴ ＡＢ的频 率合 成 器模 拟 Ｌ
西安文理 学院幼师学院 武 瑛
【 摘要 】频率合成器广泛应用于无 线通信 系统中，为无线通信收发机提供本征信 号，其 性能很 大程度 上决定无线通信收发机的性能。 电路级的频率合成器仿真往往耗费 很长 时间，效 率很 低，基 于Ｉ ＇ Ａ ￣ ｒ Ｂ对频率合成器进行行为级仿真模拟 ，可 以大大缩短仿真 时间，提高设计效率 。 Ｌ 【 关键词 】频率合 成器 ；ＭＡ Ｔ ￣；无线通信系统；仿真模拟 ． ２ ２
频 率合 成 器及Ｍ ＴＡ 仿真 平 台概述 要面 向科 学计算 、可视 化 以及交 互式 程序 设 ＡＬＢ 无线 通 信技 术在 过去 十 多年里 有 了突 飞 计 的 高科技 计算 环境 。它将 数值 分析 、矩 阵 猛 进 的发 展 ，从无 绳 电话 到个 人手 机 ，从蓝 计 算 、科学 数据 可视 化 以及 非线 性动态 系统 牙 技术 到 无线 局域 网，越来 越 多 的无线 通信 的建 模和 仿 真等 诸多 强大 功 能集成 在一 个 易 设备进 入 到 了人们 的 日常 生活 当 中 。无 线通 于 使用 的视 窗环 境 中 ，为 科 学研 究、工 程设 信 收 发机 是无 线通 信 中 的重 要 组成 部分 ，负 计 以及 必 须 进 行 有 效 数 值 计 算 的众 多科 学 责 无线 终端 、主机 之 间的数 据接 收和 发送 功 领 域 提 供 了一 种 全 面 的解 决 方 案 ，并 在 很 能 。对 整个 通 信系 统 的性能 指标起 着 至关 重 大程 度 上 摆 脱 了传 统 非 交 互 式 程 序 设 计 语
基于单片机的数字频率计设计
基于单片机的数字频率计设计摘要本方案主要以单片机为核心，主要分为时基电路，逻辑控制电路，放大整形电路，闸门电路，计数电路，锁存电路，译码显示电路七大部分，设计以单片机为核心，被测信号先进入信号放大电路进行放大，再被送到波形整形电路整形，把被测的正弦波或者三角波整形为方波。
利用单片机的计数器和定时器的功能对被测信号进行计数。
编写相应的程序可以使单片机自动调节测量的量程，并把测出的频率数据送到显示电路显示。
本设计以89C51单片机为核心，应用单片机的算术运算和控制功能并采用LED 数码显示管将所测频率显示出来。
系统简单可靠、操作简易，能基本满足一般情况下的需要。
既保证了系统的测频精度，又使系统具有较好的实时性。
本频率计设计简洁，便于携带，扩展能力强，适用范围广。
[关键词]单片机：运算；频率计；LED数码管AbstractThe program mainly microcontroller as the core, are divided into time-base circuit, the logic control circuit, amplifier shaping circuit, the gate circuit, the counting circuit, latch circuit, decoding circuit most of the seven shows, design a microcontroller as the core, the measured signal the first amplifier to amplify the incoming signal, and then was sent to the waveform shaping circuit surgery, the measured sine wave or triangle wave shaping as a square wave. Counter and timer microchip features of the signal count. Write the corresponding program can automatically adjust the measurement range of SCM, and the frequency of the measured data to the display circuit displays.The design of the 89C51 microcontroller core, microcontroller applications and control functions and arithmetic operations with LED digital display tube to the measured frequency is displayed. System is simple, reliable, easy to operate and can basically meet the general needs. Both to ensure the accuracy of the system frequency measurement, but also the system has good real-time. The frequency meter design is simple and easy to carry, expansion capability, wide application.[Key words] microcontroller, operation, frequency meter, LED digital tube目录摘要 (1)概述........................................ 错误!未定义书签。
基于单片机的频率计设计开题报告
方案一：单片机AT89C52
AT89C52单片机与Intel公司的80C52在引脚排列、硬件组成、工作特点和指令系统等方面兼容。其主要工作特性是：片内程序存储器内含8KB的Flash程序存储器，可擦写寿命为1000次；片内数据存储器内含256字节的RAM；具有32根可编程I/O口线；具有3个可编程定时器；中断系统是具有8个中断源、6个中断矢量、2个级优先权的中断结构；串行口是具有一个全双工的可编程串行通信口；具有一个数据指针DPTR；低功耗工作模式有空闲模式和掉电模式；具有可编程的3级程序锁定位；AT89C52工作电源电压为5（1+0.2）V，且典型值为5V；AT89C52最高工作频率为24MHz。
综上所述，两者基本功能相同，同样的晶振频率，STC89C52的速度比AT89C52快，同时STC89C52下载程序方面，直接串口就可以下载，AT89C52需要使用专用的编程器。后者比较流行，前者已经停产了。所以选择方案二的单片机。
液晶显示选用
方案一：数码管显示
数码管是一类显示屏，通过对其不同的管脚输入相对的电流，会使其发亮，从而显示出数字能够显示时间、日期等所有可用数字表示的参数。由于它的价格便宜使用简单，在电器特别是家电领域应用极为广泛，空调、热水器、冰箱等等。绝大多数热水器用的都是数码管，其他家电也用液晶屏与荧光屏。由于发光二极管的余辉效应及人的视觉暂留现象，实际上尽管数码管不是同时点亮，但只要扫描的速度很快，给人的印象就是稳定的显示数据，不会有感觉到闪烁，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且功耗低。
论文题目
基于单片机的频率计设计
一、选题背景和意义
本论文主要研究用单片机来设计的频率计。因为在电子技术中，频率的测量十分重要，这就要求频率计要不断的提高其测量的精度和速度。在科技以日新月异的速度向前发展，经济全球一体化的社会中，简洁、高效、经济成为人们办事的一大宗旨。在电子技术中这一点表现的尤为突出，人们在设计电路时，都趋向于用竟可能少的硬件来实现，并且尽力把以前由硬件实现的功能部分，通过软件来解决。因为软件实现比硬件实现具有易修改的特点，如简单的修改几行源代码就比在印制电路板上改变几条连线要容易的多，故基于微处理器的电路往往比传统的电路设计具有更大的灵活性。
基于AT89C51单片机频率计的设计（含程序）
AT89C51单片机频率计的设计摘要基于在电子领域内,频率是一种最基本的参数,并与其他许多电参量的测量方案和测量结果都有着十分密切的关系。
由于频率信号抗干扰能力强、易于传输，可以获得较高的测量精度。
因此,频率的测量就显得尤为重要，测频方法的研究越来越受到重视。
频率计作为测量仪器的一种，常称为电子计数器，它的基本功能是测量信号的频率和周期频率计的应用范围很广,它不仅应用于一般的简单仪器测量,而且还广泛应用于教学、科研、高精度仪器测量、工业控制等其它领域。
随着微电子技术和计算机技术的迅速发展，特别是单片机的出现和发展，使传统的电子侧量仪器在原理、功能、精度及自动化水平等方面都发生了巨大的变化，形成一种完全突破传统概念的新一代侧量仪器。
频率计广泛采用了高速集成电路和大规模集成电路，使仪器在小型化、耗电、可靠性等方面都发生了重大的变化。
目前,市场上有各种多功能、高精度、高频率的数字频率计,但价格不菲。
为适应实际工作的需要,本次设计给出了一种较小规模和单片机(AT89C51)相结合的频率计的设计方案,不但切实可行,而且体积小、设计简单、成本低、精度高、可测频带宽，大大降低了设计成本和实现复杂度。
频率计的硬件电路是用Ptotues绘图软件绘制而成，软件部分的单片机控制程序，是以KeilC做为开发工具用汇编语言编写而成，而频率计的实现则是选用Ptotues仿真软件来进行模拟和测试。
关键词：单片机；AT89C51；频率计；汇编语言选题的目的意义数字频率计的主要功能是测量周期信号的频率。
其基本原理就是用闸门计数的方式测量脉冲个数。
频率是单位时间（ 1s ）内信号发生周期变化的次数。
如果我们能在给定的 1s 时间内对信号波形计数，并将计数结果显示出来，就能读取被测信号的频率。
数字频率计首先必须获得相对稳定与准确的时间，同时将被测信号转换成幅度与波形均能被数字电路识别的脉冲信号，然后通过计数器计算这一段时间间隔内的脉冲个数，将其换算后显示出来。
单片机数字频率计课程设计
题目：基于51单片机的数字频率计目录第1节引言 (1)1.1数字频率计概述 (1)1.2频率测量仪的设计思路与频率的计算 (1)1.3基本设计原理 (2)第2节数字频率计（低频）的硬件结构设计 (3)2.1系统硬件的构成 (3)2.2系统工作原理图 (3)2.3AT89C51单片机及其引脚说明 (4)2.4信号调理及放大整形模块 (6)2.5时基信号产生电路 (6)2.6显示模块 (7)第3节软件设计 (11)3.1 定时计数 (11)3.2 量程转换 (11)3.3 BCD转换 (11)3.4 LCD显示 (11)第4节课程设计总结 (12)参考文献 (13)附录汇编源程序代码 (14)基于51单片机的数字频率计第1节引言本应用系统设计的目的是通过在“单片机原理及应用”课堂上学习的知识，以及查阅资料，培养一种自学的能力。
并且引导一种创新的思维，把学到的知识应用到日常生活当中。
在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。
全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础。
1.1数字频率计概述数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
它是一种用十进制数字显示被测信号频率的数字测量仪器。
它的基本功能是测量正弦信号，方波信号及其他各种单位时间内变化的物理量。
在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。
本数字频率计将采用定时、计数的方法测量频率，采用一个1602A LCD显示器动态显示6位数。
测量范围从1Hz—10kHz的正弦波、方波、三角波，时基宽度为1us,10us,100us,1ms。
用单片机实现自动测量功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于5单片机的数字频率计设计毕业论文基于51单片机的数字频率计基于51单片机的数字频率计目录第1节引言 (2)1.1数字频率计概述…………………………………………… (2)1.2频率测量仪的设计思路与频率的计算…………………………………………… (2)1.3基本设计原理…………………………………………… (3)第2节数字频率计（低频）的硬件结构设计 (4)2.1系统硬件的构成 (4)2.2系统工作原理图 (4)2.3AT89C51单片机及其引脚说明………………………………………………… (5)2.4信号调理及放大整形模块 (7)2.5时基信号产生电路 (7)2.6显示模块 (8)第3节软件设计 (12)3.1 定时计数 (12)3.2 量程转换 (12)3.3 BCD转换 (12)3.4 LCD显示………………………………………………… (12)第4节结束语 (13)参考文献 (14)附录汇编源程序代码 (15)基于51单片机的数字频率计第1节引言本应用系统设计的目的是通过在“单片机原理及应用”课堂上学习的知识，以及查阅资料，培养一种自学的能力。
并且引导一种创新的思维，把学到的知识应用到日常生活当中。
在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。
全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础。
1.1数字频率计概述数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
它是一种用十进制数字显示被测信号频率的数字测量仪器。
它的基本功能是测量正弦信号，方波信号及其他各种单位时间内变化的物理量。
在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。
本数字频率计将采用定时、计数的方法测量频率，采用一个1602A LCD显示器动态显示6位数。
测量范围从1Hz—10kHz的正弦波、方波、三角波，时基宽度为1us,10us,100us,1ms。
用单片机实现自动测量功能。
基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。
它以测量周期的方法对正弦波、方波、三角波的频率进行自动的测量。
1.2频率测量仪的设计思路与频率的计算频率测量仪的设计思路主要是：对信号分频，测量一个或几个被测量信号周期中已知标准频率信号的周期个数，进而测量出该信号频率的大小，其原理如右图1所示。
若被测量信号的周期为，分频数m1，分频后信号的周期为T，则：T=m1Tx。
由图可知： T=NTo（注：To为标准信号的周期，所以T为分频后信号的周期，则可以算出被测量信号的频率f。
）由于单片机系统的标准频率比较稳定，而是系统标准信号频率的误差，通常情况下很小；而系统的量化误差小于1，所以由式T=NTo可知，频率测量的误差主要取决于N值的大小，N值越大，误差越小，测量的精度越高。
1.3 基本设计原理基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。
它以测量周期的方法对正弦波、方波、三角波的频率进行自动的测量。
所谓“频率”，就是周期性信号在单位时间（1s）内变化的次数。
若在一定时间间隔T内测得这个周期性信号的重复变化次数N，则其频率可表示为f=N/T。
其中脉冲形成电路的作用是将被测信号变成脉冲信号，其重复频率等于被测频率f x。
时间基准信号发生器提供标准的时间脉冲信号，若其周期为1s，则门控电路的输出信号持续时间亦准确地等于1s。
闸门电路由标准秒信号进行控制，当秒信号来到时，闸门开通，被测脉冲信号通过闸门送到计数译码显示电路。
秒信号结束时闸门关闭，计数器停止计数。
由于计数器计得的脉冲数N是在1秒时间内的累计数，所以被测频率fx=NHz。
图 1 频第2节数字频率计（低频）的硬件结构设计2.1 系统硬件的构成本频率计的数据采集系统主要元器件是单片机AT89C51，由它完成对待测信号频率的计数和结果显示等功能，外部还要有分频器、显示器等器件。
可分为以下几个模块：放大整形模块、秒脉冲产生模块、换档模拟转换模块、单片机系统、LCD显示模块。
各模块关系图如图2所示：图 2 数字频率计功能模块2.2 系统工作原理图该系统工作的总原理图如图3所示：显示时基电路倍频锁相放大整形单片机被测信号图 3 数字频率计系统工作原理图2.3 AT89C51单片机及其引脚说明89C51是一种高性能低功耗的采用CMOS工艺制造的8位微控制器，它提供下列标准特征：4K字节的程序存储器，128字节的RAM,32条I/O线，2个16位定时器/计数器, 一个5中断源两个优先级的中断结构，一个双工的串行口, 片上震荡器和时钟电路。
引脚说明：：电源电压·VCC·GND:地·P0口：P0口是一组8位漏极开路型双向I/O口，作为输出口用时，每个引脚能驱动8个TTL逻辑门电路。
当对0端口写入1时，可以作为高阻抗输入端使用。
当P0口访问外部程序存储器或数据存储器时，它还可设定成地址数据总线复用的形式。
在这种模式下，P0口具有内部上拉电阻。
在EPROM编程时，P0口接收指令字节，同时输出指令字节在程序校验时。
程序校验时需要外接上拉电阻。
·P1口：P1口是一带有内部上拉电阻的8位双向I/O口。
P1口的输出缓冲能接受或输出4个TTL逻辑门电路。
当对P1口写1时，它们被内部的上拉电阻拉升为高电平，此时可以作为输入端使用。
当作为输入端使用时，P1口因为内）。
部存在上拉电阻，所以当外部被拉低时会输出一个低电流（IIL·P2口：P2是一带有内部上拉电阻的8位双向的I/O端口。
P2口的输出缓冲能驱动4个TTL逻辑门电路。
当向P2口写1时，通过内部上拉电阻把端口拉到高电平，此时可以用作输入口。
作为输入口，因为内部存在上拉电阻，某个引）。
脚被外部信号拉低时会输出电流（IILP2口在访问外部程序存储器或16位地址的外部数据存储器（例如MOVX ＠DPTR）时，P2口送出高8位地址数据。
在这种情况下，P2口使用强大的内部上拉电阻功能当输出1时。
当利用8位地址线访问外部数据存储器时（例MOVX ＠R1）,P2口输出特殊功能寄存器的内容。
当EPROM编程或校验时，P2口同时接收高8位地址和一些控制信号。
·P3口：P3是一带有内部上拉电阻的8位双向的I/O端口。
P3口的输出缓冲能驱动4个TTL逻辑门电路。
当向P3口写1时，通过内部上拉电阻把端口拉到高电平，此时可以用作输入口。
作为输入口，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出电流（I）。
ILP3口同时具有AT89C51的多种特殊功能，具体如下表1所示:·RST:复位输入。
当振荡器工作时，RST引脚出现两个机器周期的高电平将使单片机复位。
·ALE/PROG:当访问外部存储器时，地址锁存允许是一输出脉冲，用以锁存地址的低8位字节。
当在Flash编程时还可以作为编程脉冲输出（PROG）。
一般情况下，ALE是以晶振频率的1/6输出，可以用作外部时钟或定时目的。
但也要注意，每当访问外部数据存储器时将跳过一个ALE脉冲。
·PSEN：程序存储允许时外部程序存储器的读选通信号。
当AT89C52执行外部程序存储器的指令时，每个机器周期PSEN两次有效，除了当访问外部数据存储器时，PSEN将跳过两个信号。
:外部访问允许。
为了使单片机能够有效的传送外部数据存储器从·EA/VPP0000H到FFFH单元的指令，EA必须同GND相连接。
需要主要的是，如果加密位1被编程，复位时EA端会自动内部锁存。
端。
当执行内部编程指令时，EA应该接到VCC·XTAL1：振荡器反相放大器以及内部时钟电路的输入端。
·XTAL2：振荡器反相放大器的输出端。
在本次设计中，采用89C51作为CPU处理器，充分利用其硬件资源，结合D触发器CD4013，分频器CD4060，模拟转换开关CD4051，计数器74LS90等数字处理芯片，主要控制两大硬件模块，量程切换以及显示模块。
下面还将详细说明。
2.4 信号调理及放大整形模块放大整形系统包括衰减器、跟随器、放大器、施密特触发器。
它将正弦输入信号Vx整形成同频率方波Vo,幅值过大的被测信号经过分压器分压送入后级放大器，以避免波形失真。
由运算放大器构成的射级跟随器起阻抗变换作用，使输入阻抗提高。
同相输入的运算放大器的放大倍数为（R1+R2）/R1，改变R1的大小可以改变放大倍数。
系统的整形电路由施密特触发器组成，整形后的方波送到闸门以便计数。
由于输入的信号幅度是不确定、可能很大也有可能很小，这样对于输入信号的测量就不方便了，过大可能会把器件烧毁，过小可能器件检测不到，所以在设计中采用了这个信号调理电路对输入的波形进行阻抗变换、放大限幅和整形，信号调理部分电路具体实现电路原理图和参数如下图4所示：图42.5 时基信号产生电路：CD4013------双上升沿D触发器，引脚及功能见如下图5：CD4013 由两个相同的、相互独立的数据型触发器构成。
每个触发器有独立的数据置位复位时钟输入和 Q及Q非输出。
此器件可用作移位寄存器，且通过将Q非输出连接到数据输入，可用作计数器和触发器。
在时钟上升沿触发时，加在D 输入端的逻辑电平传送到Q输出端。
置位和复位或复位线上的高电平完D4DIODED3DIODED2DIODE23765184U3LM311D1DIODECLR11CLK13D12D212CLK211SET14SET210CLR213Q15Q16Q29Q28GND7+5V14IC174LS1412J1CON212J2CON2 C1105R1RES1R2RES1R3RES1R4RES1R5RES1R6RES1D5ZENER1VCC15V-VCC15VVCC15V-VCC15VGNDGNDGND5VGNDVCCGND32184U1ALF353567U1BLF353成。
图5 CD4013芯片引脚用功能图CD4060------14位二进制串行计数器，引脚及功能见如下图6：CD4060 由一震荡器和14极二进制串行计数器位组成，震荡器的结构可以是RC或晶振电路。
CR为高电平时，计数器清零且振荡器使用无效，所有的计数器位均为主从触发器 CP1非（和 CP0）的下降沿计数器以二进制进行计数，在时钟脉冲线上使用施密特触发器对时钟上升和下降时间无限制。
图6 CD4060芯片引脚用功能图时基信号的产生原理：本电路采用32768HZ晶体震荡器，利用CD4060芯片经过14级分频得到2HZ的信号（32768/214），在经过CD4013双D触发器经过二分频得到0.5HZ的方波，即输出秒脉冲信号使单片机进行计数。
