上海市各区2018届中考物理一模试卷分类汇编：动态电路_含答案
动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P 由中点向右端移动时（）
A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）
答案：A
金山：9．在图5
P 向右移动的过程
中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C
金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）
①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③
C ．只有①④
D ．只有①③④
答案：C
闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
已知电源电压相同，R 1小于R 2，则下列判断中正确的是（ ）
A. 电压表V 1的示数等于V 2的示数
B. 电流表A 1的示数小于A 2的示数
C. 电压表V 1与电流表A 1的比值等于电压表V 2与电流表A 2的比值
D. 电压表V 1与电流表A 1的比值大于电压表V 2与电流表A 2的比值
答案：B
浦东新区：7．在图2
P 的过程
中（ ）
A ．电压表V 1示数与电流表A 示数的比值变大
B ．电压表V 1示数与电流表A 示数的比值变小
C ．电压表V 2示数与电流表A 示数的比值变大
D ．电压表V 2示数与电流表A
示数的比值变小 答案：B
普陀：16. 在图4所示的电路中，电源电压保持不变。
闭合电建S 、S 1，电路正常工作。
若不更换电路元件，且电建S 始终处于闭合，请通过一定的操作达到如下要求。
① 使电流表A 的示数变小的操作是：
② 使电流表A 和A 1示数比值变大的操作是：
答案：向右移动滑动变组器或断开电建S 1或向右移动滑动变组器同时断开电建S 1；向右移动滑动变阻器
青浦：7．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表A 示数与电流表A 1示数的差值变大 B ．电流表A 示数与电流表A 1示数的差值变小
图2
图1
C ．电流表A 示数与电流表A 1示数的比值变大
D ．电流表A 示数与电流表A 1示数的比值变小 答案：C
松江：7．如图4所示电路中，电源电压不变。
闭合电键，下列现象中
能说明滑动变阻器的滑片P 在向右移动的是（ ） A ．电表A 与A 1示数的差值变大 B ．电表V 与A 示数的乘积变大
C ．电表A 1与A 示数的比值变大
D ．电表V 与A 示数的比值变小 答案：C
徐汇：9. 医院有一种输液警报器（如图3甲），当管内药液流完时，电铃发声报警。
报警器内都有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图3乙所示，则当闭合开关，报警器工作时，下列说法正确的是（ ） A. 输完药液时，电流表示数变小 B. 输完药液时，电压表示数变小
C. 未输完药液时，电铃不响是因为没有电流通过
D. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
答案：D
杨浦：8. 在图3所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右移动时，下列判断正确的是（ ） A. 电流表A 2示数变小，电压表V 示数变大 B. 电压表V 示数与电流表A 示数的比值变小 C. 电流表A 与电流表A 1示数的差值不变
图
4
D. 电流表A2示数变化量与电流表A示数变化量之比不变
答案：D
杨浦：10. 在图4所示的电路中，电源电压保持不变。
在电路中并联一个电压表，当滑动变阻器R1的滑片P 从a端移至c端，电压表的示数从零变为6伏，则下列判断正确的是（）
A. 电压表并联在R1两端，滑片P位于中点b时电压表的示数为3伏
B. 电压表并联在R1两端，滑片P位于中点b时电压表的示数大于3伏
C. 电压表并联在R1两端，滑片P位于中点b时电压表的示数小于3伏
D. 电压表并联在R2两端，滑片P位于中点b时电压表的示数为3伏
答案：B
长宁：9．如图2
完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（A．电流表A的示数变大
B．电压表V的示数变大
C．电压表V与电流表A的示数的比值变大
D．电压表V与电流表A的示数的乘积变小
答案：D。
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路(附答案)
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路，若电流表无示数：L 断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则：① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算
电路计算宝山：22．在图10所示的电路中，电电压保持不变，电阻R的阻值为10欧。
闭合电键S，1两电流表的示数分别为0.9安和0.6安。
⑴求电电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
① 求此时电阻R 1两端的电压U 1。
上海市各区2018届中考物理一模试卷按考点分类汇编：电路计算

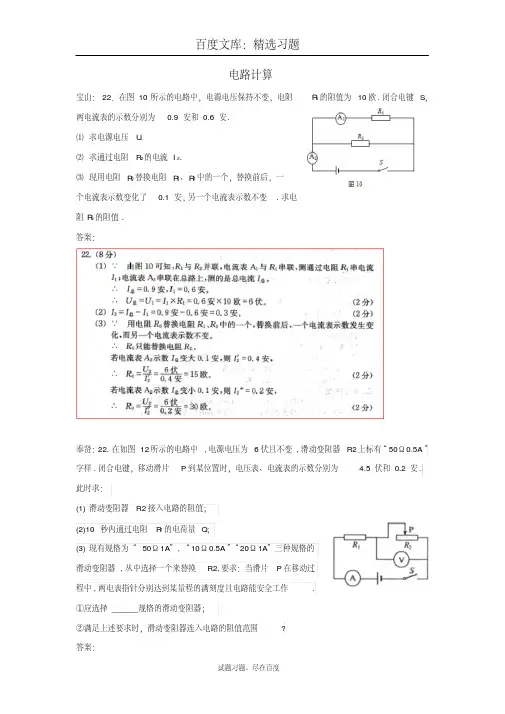

百度文库：精选习题
电路计算
宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧.闭合电键S，两电流表的示数分别为0.9安和0.6安.
⑴求电源电压U.
⑵求通过电阻R2的电流I2.
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一
个电流表示数变化了0.1安，另一个电流表示数不变.求电
阻R0的阻值.
答案：
奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样.闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为 4.5伏和0.2安.
此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的
滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过
程中,两电表指针分别达到某量程的满刻度且电路能安全工作.
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：
试题习题、尽在百度。
上海市各区2018届中考物理一模试卷按考点分类汇编 动态电路

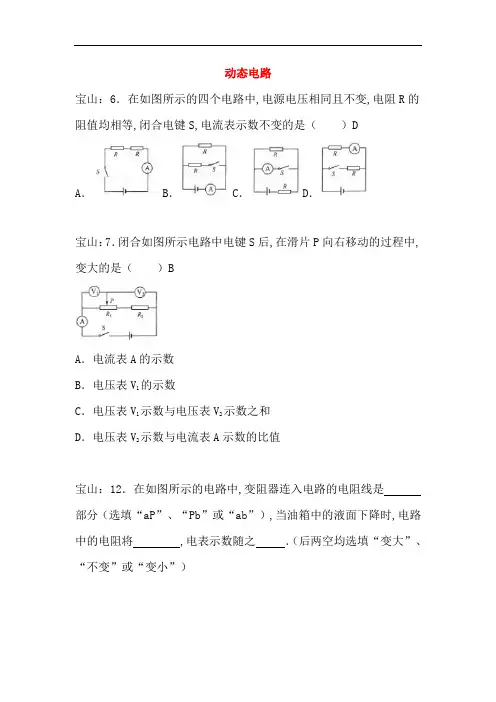

动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA． B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变。
闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9、如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA、始终变大B、始终变小C、先变大再变小D、先变小再变大闵行：15、在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。
若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。
黄浦：8、在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA 、电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B 、电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C 、电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D 、电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S1、S2均闭合．当电键S2由闭合到断开时,电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA．V1示数减小,V2示数减小B．V1示数增大,V2示数增大C．V1示数减小,V2示数增大D．V1示数增大,V2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7、在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A、灯泡变暗,电压表示数变大B、电路消耗的总功率变小,电压表示数不变C、灯泡变亮,电压表示数不变D、电路消耗的总功率变大,电压表示数不变图3杨浦：10、如图5所示的电路中,电源电压保持不变。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算【含答案】

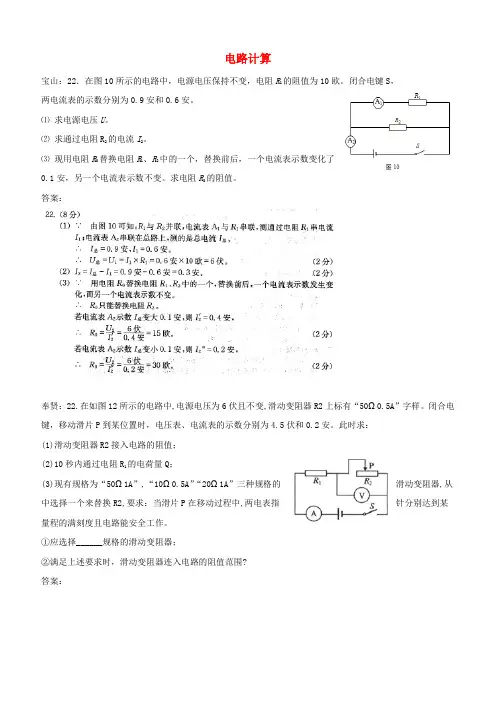

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值. 答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
上海市各区2018届初三一模物理试卷按考点分类汇编：电路计算
上海市各区2018届初三一模物理试卷按考点分类汇编：电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算

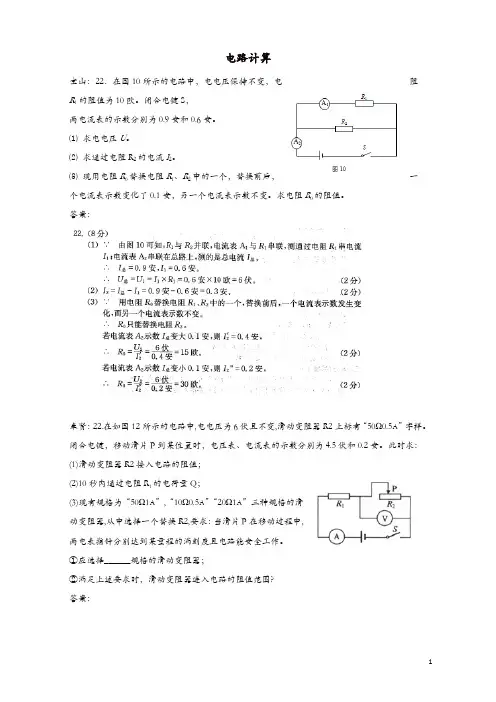

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。
闭合电键S后，电路中的电流为0.3安。
上海市各区2018届中考物理一模试卷按考点分类汇编_电路计算
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路【含答案】
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。
答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是（17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
上海市各区2018届中考物理一模试卷按考点分类汇编故障电路【含答案】
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
