普通快滤池计算
滤池设计计算书
第四节、滤池滤池选用V 型滤池特点：下向流均粒砂滤料，带表面扫洗的气水反冲滤池。
优点：1、运行稳妥可靠； 2、采用砂滤料，材料易得；3、滤床含污量大、周期长、滤速高、水质好；4、具有气水反洗和水表面扫洗，冲洗效果好。
缺点：1、配套设备多，如鼓风机等；2、土建较复杂，池深比普通快滤池深。
使用条件：1、适用于大、中型水厂2、单池面积可达150m 2以上。
设计计算1、平面尺寸计算Q F n v =⋅式中 F---每组滤池所需面积 (m 3) Q---滤池设计流量 （m 3/h) n---滤池分组数 （组）v---设计滤速 （m/h), 一般采用8～15 m/h 设计中取 v=10m/h ， n=621200002483.3610÷==⨯F m单格滤池面积：F f N =式中 f---单格滤池面积 （m 3) N---每组滤池分格数 （格）设计中取 N=4 283.3320.834==f m则单格滤池的尺寸为6.0m ×4.0m 。
单格滤池的实际面积：/f B L =⨯式中 f /----单格滤池的实际面积 （m 2) B-----单格池宽 （m) L----单格池长 （m) 设计中取 L=6.0m ， B=4.0m 26.0 4.024f m '=⨯= 正常过滤时实际滤速1Q v N f '='⨯ 1QQ n =式中 v /----正常过滤时实际滤速 （m/h) Q 1----一组滤池的设计流量 （m 3/h)215000/6833.33==Q m 833.338.68/424.0'==⨯v m h一格冲洗时其他滤格的滤速为()11n Q v N f=-式中 v /---- 一格冲洗时其他滤格的滤速（m/h),一般采用10～14m/h 。
()833.3311.57/4124.0==-⨯n v m h2、进水系统 （1）、进水总渠1111Q H B v =式中 H 1 ---- 进水总渠内水深 （m ）； B 1 ---- 进水总渠净宽 （m ）；v 1 ---- 进水总渠内流速 （m/s ），一般采用0.6～1.0m/s 。
普通快滤池
普通快滤池能截留粒径远比滤料空隙小的水中杂质，主要通过接触絮凝作 用，其次为筛滤作用和沉淀作用。
2.快滤池的运行，主要是过滤和冲洗两个过程的循环。
二、普通快滤池的构造 组成：集水渠、洗砂排泥渠、滤料层、承托层、配水系统 管廊：浑水进水管、清水出水管、初滤水、冲洗来水、冲洗排水、四大阀门（至 少） 过滤过程：最大过滤水头损失1.5~2m 工作周期：过滤开始-冲洗结束=12-24h
也 快滤池本身包括集水渠、洗砂排水槽，滤料层、承托层 或 ( 冲洗排水 冲洗来水、 初滤水、 清水出水、 快滤池的管廊内主要是浑水进水， 系统五个部分。 及配水 ) 等称废水渠 称垫层 五种管道以及与其相应的控制闸门。
普通快滤池的基础
三、普通滤池的工作过程
①过滤过程水的流程： 混凝沉淀池来水 1号阀门 排水槽 统 浑水进水管 集水渠 滤层承托层 2号阀门 清水池 ②反冲洗过程水的流程： 冲洗水干管 统承托层 3号阀门 滤料层 配水系 冲洗排水 冲洗 配水系
清水干管
槽
集水渠
废水渠道
4号阀门
水厂厂区下水道
普通快滤池模型
四、其他常见滤池
2.无阀滤池 1.虹吸式滤池
3.移动罩滤池
4.V形滤池
5.压力滤池
五、常见滤池的优缺点
一快滤池的概述二普通快滤池的构造三普通快滤池的工作过程四其他常见滤池五常见滤池的优缺点一快滤池的概述1
一、快滤池的概述
二、普通快滤池的构造 三、普通快滤池的工作过程 四、其他常见滤池 五、常见滤池的优缺点
一、快滤池的概述 1.快滤池是典型的滤层过滤设备，利用滤层中粒状材料所提供的表面积， 截留水中已经过混凝过程处理的悬浮固体的设备。
建筑工程给排水水处理-过滤
（b）
过滤出水
硫酸铝
聚合物
原水
混合
絮凝池
（C）
双层或三层滤料滤池
过滤出水
阳离子型聚合物
原水
混合
絮凝池
（d）
双层或三层滤料滤池
图5-5 直接过滤流程
过滤出水
5.4 过滤理论
一、过滤水力学
1.清洁滤料层的水头损失
卡曼-康采尼公式（Carman-Kozony）公式：(层流状态）
h0
180
g
•
(1 m0 )2 m03
厚度 （mm）
<2.0
700
<2.0
300~400
<2.0
400
<1.7
450
<1.5
230
<1.7
70
滤速 （m/h）
8~10
强制滤速 （m/h）
10~14
10~14
14~18
18~20
20~25
2.滤料筛选方法
例：筛分试验记录见表5-3.
表5-3 筛分试验记录
筛孔 （mm）
2.362 1.651 0.991 0.589 0.246 0.208 筛底盘 合计
1. 滤速：5~10m/h 2. 构造 （P133） 3. 工作过程
由过滤与反冲洗两部分组成。
过滤周期: 工作周期：从过滤开始到冲洗结束的一段时间称 为快滤池的工作周期。
滤池的工作周期为12~24h。
三、现代慢滤池
表5-1 现代慢滤池的适用的进水条件与出水水质
适用的进水条件
出水水质
细菌的去除效率 颗粒物去除效率
2
层
深
度
(cm)
关于过滤池的设计规范
关于过滤池的设计规范篇一：快滤池设计规范一．类型各种滤池特性及适用范围二．滤料的选择三．设计计算（1）普通快滤池的滤速与滤池面积普通快滤池用于给水和清净废水的滤速可采用5～１２ｍ／ｈ；粗砂快滤池用于处理废水流速采用３.７～３７ｍ／ｈ；双滤料层滤速采用４.８～２４ｍ／ｈ；三层滤料滤速一般可与双层滤料相同。
长宽比为１.２５～１.５：１。
当采用旋转式表面冲洗措施时，长宽比为１：１、２：１或３：１篇二：泳池设计规范泳池设计规范（1）游泳池人工建造的，供人们在水中以规定的各种姿势划水前进或进行活动的水池公共泳池公共游泳池的平面尺寸及水深宜符合下列要求：１平面形状宜采用矩形；２池宽按２．０～２．２ｍ的倍数设计。
池长应采用５０ｍ或２５ｍ；３一座池内应分设浅水区（水深１．０～１．４ｍ）和深水区（水深大于１．４ｍ），分界处应有明显的标志。
流水池水深不大于1．2m；造波池池底为斜坡时，其坡度不大于8％，且水深不大于1．8m；成人滑梯水池水深为0．8～0．9m；儿童滑梯水池水深不大于0．6m；儿童涉水池水深不大于0．6m；幼儿涉水池水深为0．25～0．3m；特殊形式的水滑梯(如上抛式)水池水深不大于1．5 m；戏水池水深不大于0．8 m应采用池岸溢流式溢水方式。
应有必要的更衣室、淋浴间、卫生间、器材库、办公室、急救室、售票室等辅助设施（2）按摩池人工制造或建造的，利用注入空气且有一定压力的喷射水流对人体各部位进行按摩的水池。
使用人数较多的水上游乐场所和游泳池等处的按摩池，宜设计土建型公共按摩池，并应符合下列要求：１池子平面形状，根据设置地点的情况，可设计成不规则几何形状；２当与非竞赛游泳池合建在一起时，功能分区应互不影响。
池岸应高出水面和地面。
池岸周围地面应设带格栅板的排水沟；３水力按摩座位、气泡按摩座位和气泡按摩躺位等不同功能按摩，应沿池边分区设置；４座位数量应按使用人数确定；５池内水深不得超过１．２ｍ，按摩座位水深不得超过０．７０ｍ；６当水深超过１．０ｍ时，每１５ｍ池长应设扶手一个。
给排水专业知识.doc
一、管式静态混合器 1设计参数设计总进水量为Q=200000m 3/d ，水厂进水管投药口靠近水流方向的第一个混合单元，投药管插入管径的1/3处，且投药管上多处开孔，使药液均匀分布，进水管采用两条，流速v=1.5m/s 。
计算草图如图4-2。
图4.2 管式静态混合器计算草图2 设计计算2.1设计管径静态混合器设在絮凝池进水管中，设计流量s md m n Q q 3315.11000002200000====； 则静态混合器管径为：mv q D 45.05.114.315.14π4=××==，本设计采用D=500mm ； 2.2混合单元数按下式计算27.245.05.136.236.23.05.03.05.0=××==Dv N ，本设计取N=3；则混合器的混合长度为：m DN L 65.135.01.11.1=××== 2.3混合时间T=s v L 1.15.165.1== 2.4水头损失m n d q h 143.035.015.11184.01184.04.424.42=××==<0.5m,符合设计要求。
2.5校核GT 值1306.69564.2101.1143.09800=×××=••=s T v h g G ，在500-10001s 之间，符合设计要求。
95.183464.206.695=×=GT二、机械搅拌器已知Q=20万m^3/d，设k=1.05,n=7，t=20min则W=QT/60n=(200000*1.05*20)/(24*60*7)=417m^3三、 沉淀澄清设备的设计斜管沉淀池是浅池理论在实际中的具体应用，按照斜管中的水流方向，分为异向流、同向流、和侧向流三种形式。
斜管沉淀池具有停留时间短、沉淀效率高、节省占地等优点。
本设计沉淀池采用斜管沉淀池，设计7组。

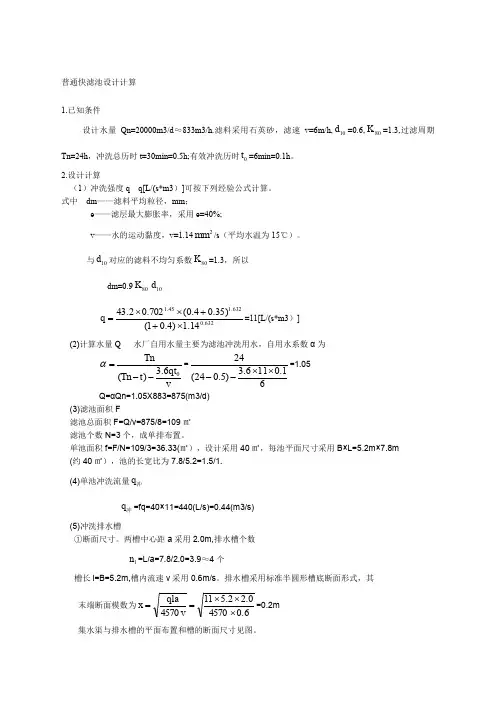

普通快滤池设计计算
普通快滤池设计计算 1.已知条件设计水量Qn=20000m3/d ≈833m3/h.滤料采用石英砂，滤速v=6m/h,10d =0.6,80K =1.3,过滤周期Tn=24h ，冲洗总历时t=30min=0.5h;有效冲洗历时0t =6min=0.1h 。
2.设计计算（1）冲洗强度q q[L/(s*m3）]可按下列经验公式计算。
式中 dm ——滤料平均粒径，mm ； e ——滤层最大膨胀率，采用e=40%;v ——水的运动黏度，v=1.142mm /s （平均水温为15℃）。
与10d 对应的滤料不均匀系数80K =1.3，所以 dm=0.980K 10d632.0632.145.114.1)4.01()35.04.0(702.02.43⨯++⨯⨯=q =11[L/(s*m3）] (2)计算水量Q 水厂自用水量主要为滤池冲洗用水，自用水系数α为vqt t Tn Tn 06.3)(--=α=61.0116.3)5.024(24⨯⨯--=1.05Q=αQn=1.05X883=875(m3/d) (3)滤池面积F滤池总面积F=Q/v=875/8=109㎡ 滤池个数N=3个，成单排布置。
单池面积f=F/N=109/3=36.33(㎡），设计采用40㎡，每池平面尺寸采用B×L=5.2m×7.8m (约40㎡），池的长宽比为7.8/5.2=1.5/1. (4)单池冲洗流量冲q冲q =fq=40×11=440(L/s)=0.44(m3/s) (5)冲洗排水槽①断面尺寸。
两槽中心距a 采用2.0m,排水槽个数 1n =L/a=7.8/2.0=3.9≈4个槽长l=B=5.2m,槽内流速v 采用0.6m/s 。
排水槽采用标准半圆形槽底断面形式，其 末端断面模数为6.045700.22.5114570⨯⨯⨯==v qla x =0.2m集水渠与排水槽的平面布置和槽的断面尺寸见图。
②设置高度。
给水工程普通快滤池设计说明书
一、原始资料1.滤池形式：普通快滤池2.水质资料：水源为水库水，水库上游植被较好，无工业废水等污染，库容积较大，常年雨量充沛。
水质具体资料如下：①浊度：常年平均浊度10-15mg/L，汛雨期及风浪时为150-200mg/L;②色度：15度；③水温3-25℃；④PH值：6.8；⑤细菌总数：12000个/mL;⑥大肠杆菌：20000个/L；⑦臭和味：略有；⑧耗氧量：4.5mg/L；⑨总硬度：8度；⑩碳酸盐硬度：6度。
3.其他资料①常年平均水温18℃，最高水温27℃，最低水温1℃；②常年气温：最冷月平均-2.5℃，最热月平均26.3℃，极端最高42℃，极端低温-15.7℃；③土壤冰冻深度0.15cm；④地基承载力10T/m2；⑤地震烈度7度以下；⑥高峰水量（8月）低峰供水量（1月）之比1：4.3，日变化系数Kd=1.2。
二、滤池的选择（1）滤池的工作原理：过滤时，开启进水支管与清水支管的阀门。
关闭冲洗水支管阀门与排水阀。
浑水就经进水总管、支管从浑水渠进入滤池，经过滤料层、承托层后，由配水系统的配水支管汇集起来再经配水系统干管渠、清水支管、清水总管流往清水池。
浑水流经滤料层时，水中杂质即被截流。
随着滤层中杂质截流量的增加，滤料层中水头损失也相应增加。
一般当水头损失增至一定程度以致滤池产水量减少或由于滤过水质不符合要求时，滤池便需停止过滤进行冲洗。
冲洗时，关闭进水支管与进水支管阀门。
开启排水阀与冲洗水支管阀门。
冲洗水即由冲洗水总管、支管，经配水系统的干管、支管及支管上的许多孔眼流出，由下而上穿过承托层及滤料层，均匀的分布于整个滤池平面上。
滤料层再由下而上均匀分布的水流中处于悬浮状态，滤料得到清洗。
冲洗废水流入冲洗排水槽，再经浑水渠、排水管和废水渠进入下水道。
冲洗一直进行到滤料基本洗干净为止。
冲洗结束后，过滤重新开始。
（2）滤池的分类及优缺点：1.普通快滤池有成熟的运转经验，运行稳妥可靠；采用砂滤料，材料易得，价格便宜；采用大阻力配水系统，单池面积可做的较大，池深较浅；可采用降速过滤，水质较好；但是，阀门多，必须设有全套冲洗设备。
普通快滤池设计方法
普通快速滤池设计方法•普通快滤池滤料一般为单层细砂级配滤料或煤、砂双层滤料，冲洗采用单水冲洗，冲洗水由水塔(箱)或水泵供给。
普通快滤池结构示意图见图14-7。
•普通滤池适用条件(1)一般适用于大、中型水厂，为避免冲洗不均匀，单池面积不宜超过50m2。
(2)可与平流沉淀池或斜管沉淀池组合使用；(3)普通快滤池高度包括承托层、滤料层、砂面上水深以及超高，一般总高度在3.2-3.6m。
•普通滤池有那些要求(1)滤料粒径可根据需要做出调整，粗粒滤料可达1.2-2.0mm，冲洗强度亦应作相应调整，有条件时可改造为气水联合冲洗；(2)根据污水性质需选择耐腐蚀滤料，如多孔陶粒、瓷砂等；(3)处理含金属离子或荷ξ电位较高粒子的废水，可设活性炭滤层来提高处理效果；(4)反冲洗水力分级大，砂粒不均匀系数(K80)应尽可能小，以免滤池水头损失增大。
(5)宜采用大阻力配水系统；(6)滤层表面以上的水深宜采用 1.5-2m；(7)普通快滤池设计过滤周期为12-24h；(8)滤池底部宜设有排空管，其入口处设栅罩，池底坡度约0.005；(9)配水系统干管末端一般装排气管，管径为32一40mm，排气管伸出滤池顶处应加截止阀；(10)DN≥300的阀门及冲洗阀门一般采用电动阀或气动阀；(11)每格滤池应设水头损失计及取样管；(12)密封渠道应设检修人孔。
•快滤池设计要求与参数1.滤料与滤速滤料与滤速的设计参见滤池的工艺组成中表14-1、表14-2。
2.滤池①滤池总面积 F滤池总面积F按公式确定：F=Q/v(T0-t0) 式中F滤池总过滤面积，m2；Q-设计水量，m3/d；v-设计滤速，m/h；T0-滤池每日工作时间，h；t0-滤池每日冲洗过程的操作时间，h。
②滤池个数滤池个数一般不少于两个。
滤池个数多，单池面积小，配水均匀，冲洗效果好，滤池总面积和格数可参见表14-8采用。
•③单池尺寸单个滤池面积按式计算：f=F/N 式中：f-单个滤池面积，m2；F-滤池总面积，m2m；N-滤池个数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滤池工作时间为24h ，冲洗周期为1h ，滤池实际工作时间为：h T 6.211241.024=⨯-= 式中：0.1代表反冲洗停留时间该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =8h m /，滤池面积为：2147.36.218600m T v Q F =⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为2个，其布置成对称单行排列。
每个滤池面积为: 2735.1247.3m N F f ===式中：f —每个滤池面积为（2m ）， N —滤池个数N ≥2个,取2个 F —滤池总面积（2m ）设计中采用滤池尺寸为：则L=1.5m ，B=1.5m ，故滤池的实际面积为2.252m 实际滤速1v =600/(21.6*2*2.25)=6.17m/h ，基本符合规范要求：滤速为8~10m/h 。
校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /34.121217.62112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h2.滤池高度：H=1H +2H +3H +4H式中：H---滤池高度（m ），一般采用3.20-3.60m ； 1H ---承托层高度（m ）； 2H --滤料层厚度（m ）；3H ---滤层上水深（m)；一般采取1.5~2.0m 4H ---超高（m ）；一般采用0.3m设计中取1H =0.40m ，2H =0.50m ，3H =1.20m ，4H =0.30m ；m H 40.230.020.150.040.0=+++=4.5.2每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(34.12m m d V mf-⨯⨯⨯=μφ mf V ---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/ 2m ]0m ---滤料的孔隙率。
设计中取d=0.0012m ，φ=0.98，0m =0.38，水温200时μ=0.001(N.S)/ 2m s cm V mf/09.1)38.01(38.0001.098.00012.034.1254.031.254.031.131.1=-⨯⨯⨯=2、反冲洗强度 q=10KVmfq---反冲洗强度[L/(s/2m )],一般采用12~15L/(s/2m )； K---安全系数，一般采用1.1~1.3. 设计中取K=1.3q=10*1.3*1.09=14.2L/(s/2m ) 3、反冲洗水流量g q =f ·q式中g q —反冲洗干管流量(L.s)。
g q =2.25 x 14.2=32.0L/s4、干管始端流速 23.10*4D q V g g π-⨯=式中 Vg —干管始端流速(m/s)，一般采用1. 0-1.5 m/s ;g q —反冲洗水流量(L/s); D —干管管径（m)。
设计中取D=0.8ms m V g /07.08.0.1032423=⨯⨯=-π 5、配水支管根数j n =aL ⨯2 式中j n ---单池中支管根数(根);L---滤池长度(m);A---支管中心间距(m)，一般采用0.25~0.30m 。
设计中取a= 0.30mj n =根1030.05.12=⨯单格滤池的配水系统如图所示。
图4-8 单格滤池配水系统布置图6、单根支管人口流量j q =jg n q式中 j q ---单根支管入口流量（L/s).j q =s L n q jg /2.310.32==7、支管入口流速23.410jj j D q V π-⨯=式中 j V ---支管入口流速（m/s),一般采用1.50~2.0m/s j D ---支管管径（m ）。
设计中取j D =0.10ms m V j /08.410.0.4102.323=⨯=-π8、单根支管长度)(21D B l j -=式中 j l ---单根支管长度（m ）； B---单个滤池宽度（m ）； D---配水干管管径（m ）。
设计中取B=1.5m ，D=0.80m ；m l j 35.0)80.05.1(21=-=9、配水支管上孔口总面积k F =K*f式中k F ---配水支管上的孔口面积（2m ）K---配水支管上孔口总面积与滤池面积f 之比，一般采用0.2%~0.25%，设计中取K=0.2%则k F =0.0045 2m 10、配水支管上孔口流速k V =5.6m/s式中k V ---配水支管上的孔口流速，一般采用5.0~6.0m/s11、单个孔口面积24k k d f π=式中 k f ---配水支管上单个孔口面积（2mm ）；k d ---配水支管上孔口的直径（mm ），一般采用9~12mm 。
设计中取k d =9mm225.6394mm f k =⨯=π12、孔口总数个2215.6314000==k N 13、每根支管上的孔口数jkk n N n =式中k n ---每根支管上的孔口数（个）。
个2310221==k n 支管上孔口布置成二排，与垂线成45°夹角向下交错排列，如右图所示 14、孔口中心距2kj k n l a =式中 k a ---孔口中心距（m ）。
设计中取j l =0.35m ，k n =23个m a k 03.022335.0==15、孔口平均水头损失21021⎪⎪⎭⎫⎝⎛⨯=K q g h k μ 式中k h ---孔口平均水头损失（m ）； q---冲洗强度[L/(s/2m )];μ---流量系数，与孔口直径和壁厚δ的比值有关；K---支管上孔口总面积与滤池总面积之比，一般采用0.2%~0.25%。
设计中取δ=5mm ，k=0.25；则孔口直径与壁厚之比8.159==δkd ，选用流量系数μ=0.68m K q h k 5.325.068.010146.191108.92122=⎪⎭⎫⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛⨯=μ 16、配水系统校核对大阻力配水系统，要求其支管长度j l 与直径j d 之比不大于605.310.035.0==jj d l <60 对大阻力平配水系统，要求配水支管上孔口总面积k F 与所有支管横截面积之和的比值小于0.5j j kf n F .<0.5 j f =2.4j D π式中 j f ---配水支管的横截面积（2m ）。
045.010.04100035.0.2=⨯⨯=πjj kf n F <0.5，满足要求。
4.5.3. 洗砂排水槽1、洗砂排水槽中心距0a =l/1n式中：0a —洗砂排水槽中心距1n —每侧洗砂排水槽数（条）因洗砂排水槽长度不宜大于6m ，故在设计中将每座滤池中间设置排水渠，在排水渠两侧对称布置洗砂排水槽，每侧洗砂排水槽数1n =2条，池中洗砂排水槽总数为2n =4条0a =7.5/2=3.75m2、每条洗砂排水槽长度为m b B l 35.028.05.120=-=-=式中：0l —每条洗砂排水槽长度（m ） b —中间排水渠宽度（m ） 取b=0.8m3、每条洗砂排水槽的排水量s L n q q g /8.042.320===式中：0q —每条洗砂排水槽的排水量g q —单个滤池的反冲洗水量2n —洗砂排水槽总数4、洗砂排水槽断面模数洗砂排水槽采用三角形标准断面，如图：洗砂排水槽断面模数：m vq x 012.06.010000.85.010005.05.05.0≈⎪⎭⎫⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=式中：x —洗砂排水槽断面模数0v —槽中流速（m/s ） 一般采用0.6 m/s5、洗砂排水槽顶距砂面高度m c x eH H e 36.008.005.0012.05.25.0%405.22=++⨯+⨯=+++=δ式中：He —洗砂排水槽顶距砂面高度e —砂层最大膨胀率，石英滤料一般采用30%~50%，取40% δ—排水槽底厚度 取0.05m2H —滤料厚度 取0.5mc —洗砂排水槽的超高，取0.08m 6、洗砂排水槽总面积为：22023.15.180.0435.0012.022m bL n l x F =⨯+⨯⨯⨯=+⨯⨯=7、中间排水渠中间排水渠选用矩形断面，渠底距洗砂排水槽底部的高度为：m gb q H g e 23.073.132=⨯=4.5.4滤池反冲洗滤池反冲洗水可由高位水箱或专设冲洗水泵供给，本设计采用水泵供水反冲洗 1、单个滤池的反冲洗用水总量234.11100060625.2141000m qft W =⨯⨯⨯==式中：W —单个滤池的反冲洗用水总量 t —反冲洗时间,一般为7~5min 取6min表4-8 水冲洗强度及冲洗时间(水温20℃时)2、高位水箱冲洗（1）高位冲洗水箱的容积3101.17100036025.2145.11000..5.15.1m t f q W W =⨯⨯⨯=⨯== 式中1W ---高位冲洗水箱的容积（3m )。
设计中取t=360s 。
