各种材料取样频率和取样方法
取样频率和取样方法
序号
项目
适用范围
检验批量/检验频率
取样方法
取样数量
1
水泥
物理力学性能
按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
从20个以上不同部位取等量样品。
≥12kg
2
钢材
热轧圆盘条
同一牌号、同一炉（罐）号、同一尺寸的盘条，不超过60 t为一批。
任取2盘，端头截去500mm后，1盘取拉伸、冷弯试件各1根，另1盘取冷弯试件1根。
1根拉伸（500mm）、2根冷弯（300mm）
热轧带肋
同一牌号、同一炉（罐）号、同一规格的钢筋，不超过60 t为一批。
任取2根钢筋，端头截去500mm后，各取拉伸、冷弯试件1根。
2根拉伸（500mm）、2根冷弯（300mm）
≥0.15t水泥所需用的防冻剂量。
膨胀剂
同一厂家、同一品种、日产量超过200t时，以不超过200t为一编号；日产量不超过200t时，以不超过日产量为一编号。
抽样应有代表性并混合均匀。可连续取，也可以从20个以上不同部位取等量样品。
≥10kg
泵送剂、防水剂
同一厂家、同一品种、年产量不小于500t以50t为一批；年产量小于500t以30t为一批。不足50t或30t按一批计。
热轧光圆、
同一牌号、同一炉（罐）号、同一规格、同一交货状态的钢筋，不超过60 t为一批。
冷轧带肋
同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋，不超过60 t为一批。
逐盘端头截去500mm后，各取1根拉伸试件，再任取2盘各取1根弯曲试件。
每盘1根拉伸
各种材料取样频率和取样方法
试验检测频率和取样方法
检测频率及取样方法
备注：取样方法一定要保证所取样品具有代表性。
每一单项检验项目所需砂的最少取样质量检验项目最少取样数量（g）
筛分4400
表观密度2600
吸水率4000
人工砂压碎值指标分成公称粒级 5.00～2.50mm；2.50～1.25mm，1.25mm～630µm，630～315µm；315～160µm每个粒级各需1000g
紧密密度和堆积密度5000 含泥量4400
泥块含量20000
有机物含量2000
云母含量600
坚固性分成公称粒级 5.00～2.50mm；2.50～1.25mm，1.25mm～630µm，630～315µm；315～160µm每个粒级各需100g
轻物质含量3200
氯离子2000
碱活性20000
每一单项检验项目所需碎石或卵石的的最小取样质量（kg）
试验项目
最大公称粒径（mm）
10.0 16.0 20.0 25.0 31.5 40.0 630.0 80.0
筛分析8 15 16 20 25 32 50 64 表观密度8 8 8 8 12 16 24 24 含水率 2 2 2 2 3 3 4 6 吸水率8 8 16 16 16 24 24 22 堆积密度、紧密密度40 40 40 40 80 80 120 120 含泥量8 8 24 24 40 40 80 80 泥块含量8 8 24 24 40 40 80 80 针片状含量 1.2 4 8 12 20 40 ————。
取样(检测)频率及方法
12钢筋以同牌号、同炉罐号、同规格的钢筋，每60t为一批，监理10%见证检验。
每批取样1组（2根拉伸、2根冷弯、5根外观质量）。
取样时分别从2根钢筋上取样，每根钢筋截取1根拉伸（长L≥10d＋200㎜）1根冷弯（长L≥5d＋200㎜），截取时每根钢筋应截掉端头500mm；外观质量试样，从不同根钢筋上截取，数量不少于5根，每支长度不小于800mmL：试验长度，d：钢筋直径13钢筋搭接焊以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。
试件数量：3个拉伸。
试样长单面搭焊接试样长150㎜＋焊缝长度（10d）＋150mm双面搭焊接试样长150㎜＋焊缝长度（5d）＋150mm。
监理20%进行见证检验。
首次进行焊接时，应先进行工艺试验。
14闪光对焊以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。
试件数量：3拉3弯。
监理20%进行见证检验。
首次进行焊接时，应先进行工艺试验。
15机械连接1）接头工艺检验：钢筋机械连接施工前，应对钢筋（可能有几家）进行现场条件下的接头工艺试验。
施工过程中如更换钢筋生产厂家时，应补充进行工艺性试验。
每种规格钢筋的接头试件3根。
监理100%见证。
2）进场检验：500个为一批，3根拉伸。
监理20%进行见证检验。
1）连接套筒（锁母）的制造单位在提供产品的同时应提供完整的技术资料。
2）使用钢筋机械接头时，制造单位提交国家后省部级行政主管部门认可的检测机构出具的16钢管1）结构用无缝钢管：同牌号、炉罐号、规格、交货状态60t为一批。
试件数量：每批在两根钢管上各纵向截取一根试样（。
直径≥42mm需加工成弧形试样，加工宽度见右表。
试样长度取450mm。
直径>22mm~400mm，且壁厚与外径比值不大于10%的钢管还应进行压扁试验。
每批在两根钢管上各取一根试样，长度10cm。
监理10%见证取样检测。
2）现场的水、风管不用检测。

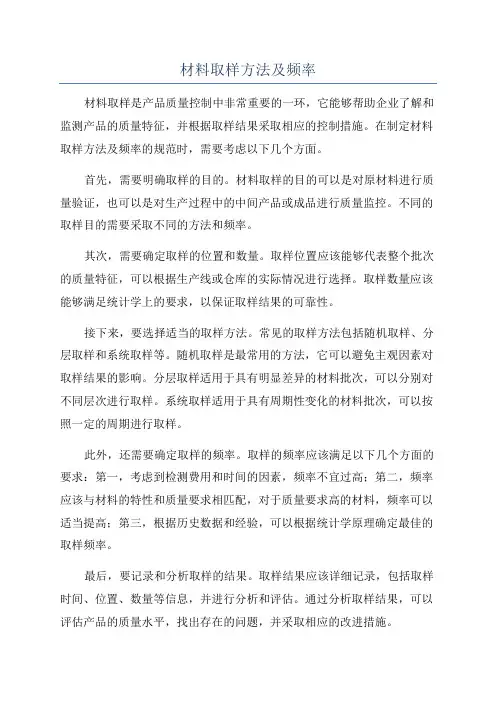

材料取样方法及频率
材料取样方法及频率材料取样是产品质量控制中非常重要的一环，它能够帮助企业了解和监测产品的质量特征，并根据取样结果采取相应的控制措施。
在制定材料取样方法及频率的规范时，需要考虑以下几个方面。
首先，需要明确取样的目的。
材料取样的目的可以是对原材料进行质量验证，也可以是对生产过程中的中间产品或成品进行质量监控。
不同的取样目的需要采取不同的方法和频率。
其次，需要确定取样的位置和数量。
取样位置应该能够代表整个批次的质量特征，可以根据生产线或仓库的实际情况进行选择。
取样数量应该能够满足统计学上的要求，以保证取样结果的可靠性。
接下来，要选择适当的取样方法。
常见的取样方法包括随机取样、分层取样和系统取样等。
随机取样是最常用的方法，它可以避免主观因素对取样结果的影响。
分层取样适用于具有明显差异的材料批次，可以分别对不同层次进行取样。
系统取样适用于具有周期性变化的材料批次，可以按照一定的周期进行取样。
此外，还需要确定取样的频率。
取样的频率应该满足以下几个方面的要求：第一，考虑到检测费用和时间的因素，频率不宜过高；第二，频率应该与材料的特性和质量要求相匹配，对于质量要求高的材料，频率可以适当提高；第三，根据历史数据和经验，可以根据统计学原理确定最佳的取样频率。
最后，要记录和分析取样的结果。
取样结果应该详细记录，包括取样时间、位置、数量等信息，并进行分析和评估。
通过分析取样结果，可以评估产品的质量水平，找出存在的问题，并采取相应的改进措施。
总之，制定材料取样方法及频率的规范是企业进行质量控制的基础工作之一、只有制定科学合理的规范，才能提高取样的准确性和可靠性，进一步提升产品质量。
常用建筑材料检测标准及取样方法
建筑材料检测标准及取样方法一、混凝土试件的取样及制作(一）现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合以下规定：1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次;2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次；3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；4、同一楼层、同一配合比的混凝土，取样不得少于一次;5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
（二）结构实体检验用同条件养护试件根据《混凝土结构工程施工质量验收规范》的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定：1、对涉及混凝土结构安全的重要部位应进行结构实体检验,其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。
2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。
4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验.所谓等效养护龄期,就是逐日累计养护温度达到600℃.d,且龄期宜取14d～60d.一般情况，温度取当天的平均温度。
（三）预拌(商品）混凝土预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》(GB14902－94）规定取样。
1、用于交货检验的混凝土试样应在交货地点采取。
每100立方米相同配合比的混凝土取样不少于一次;一个工作班拌制的相同配合比的混凝土不足100立方米时,取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时,其交货检验的试样为每200立方米混凝土取样不得少于一次.2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时,取样亦不得少于一次.3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足10 0立方米时,也不得少于一次。

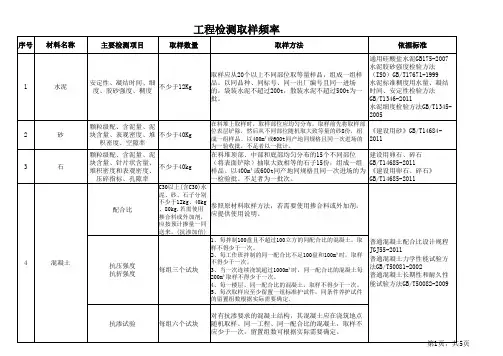

检测频率及取样方法
金属材料 室温拉伸试验方法 GB/T228.1-2010 弯曲试验方法GB/T232-2010 反复弯曲试验方法GB/Y2382002
为：5d+150mm ，
重量偏差应从不
同的5根钢筋切取
预应力混凝土
不小500mm
用钢丝 抗拉强度、伸长率、反
GB/T5223-
复弯曲次数等
2002
在任意一盘中任意一端截取。同一牌号、同一规格、 同一加工状态的不大于60t的钢丝为一批。300mm、 400m各一根。
断裂拉伸强度、扯断伸
三元乙丙防水 长率、撕裂强度、不透 长为1.5m的全幅
卷材
水性、低温柔度、热处 卷材2块
理尺寸变化率
以同一生产厂、同一规格等级，不超过5000㎡的为一 检验批
GB18173.1-2006
第4页，共5页
第5页，共5页
JC/T690-2008
自粘聚合物改 性沥青防水卷
材
不透水性、耐热度、拉 力、最大拉力时延伸率
、低温柔性
长为1.5m的全幅 卷材1块
距端部500mm处纵向切取长1500mm的全部卷材一块。一 同一规格、同一类型的10000㎡为一批量，不足10000 GB23441-2009 ㎡按一批计
10
防 水 卷
在同批中任取尺寸和外观合格的卷材1卷，截去端头 300mm，纵向截取2m。以同一生产厂、同一规格等级， GB18173.1-2006 不超过5000㎡的为一检验批
沥青复合胎 不透水性、耐热度、拉
柔性防水卷 力、低温柔度、断裂延 2㎡
材
伸率
以同一规格、同一品种、同一等级的10000㎡为一批 量，不足10000㎡按一批计
从每批接头中随机切取3个接头作为试件、试件长度不 小于（8d+200）mm，代表批量同上
试验检测频率和取样方法.doc
试验检测频率和取样方法试验项目检测频率取样方法混凝土抗压强度抗渗性用于检查混凝土强度的试件，应在混凝土浇筑地点随机取样：1、每拌制 100 盘且不超过3一、同一组混凝土拌合物的取样应从同一盘或同100m 的同配比的混凝土，取样不得少于 1 次；一车混凝土中取样。
为使取样具有代表性，宜采2、每工作班拌制的同配比混凝土不足用多次采样的方法。
一般在同一盘混凝土或同一100 盘时，取样不得少于 1 次；车混凝土中约 1/4 处、1/2 处和 3/4 处分别抽取3、每次取样应至少留置 1 组标准养护试大致相同份量的代表性样品，集中用铁铲翻拌均件，同条件养护试件的留置组数应根匀，然后立即进行拌合物的试验。
注意：取样数据实际需要确定。
量应多于试验所需数量的倍，其体积不小于4、当一次浇筑连续浇筑超过1000 立，同20L ，从第一次取样到最后一次取样不宜超过一配合比的砼，每200 立砼取样数量15min 。
不少于一次（GB50204-2002 中中规二、混凝土试样制备：定）根据混凝土拌合物的稠度确定混凝土成型方法：（ CJJ 2-2008 ）1、坍落度不大于 70mm的混凝土宜用标准振动台混凝土数量小于250m3, 应制作抗渗试件 1 成型。
3组抗渗试件。
将混凝土拌合物一次装入试模并稍有富余，装料组； 250～ 500m，应制作 2注意：试件拆模后，应用钢丝刷刷净两端时应用抹刀沿各试模壁插捣；面的水泥浆膜。
试模应附着或固定在振动台上，振动时试模不得（ GB/T 50082-2009 ）有任何跳动；3混凝土数量小于 250m, 应制作抗冻试件1 振动应持续到混凝土表面出现乳状水泥浆时为组； 250～ 500m3，应制作 2 组抗冻试件。
止，振动过程中随时添加混凝土使试模常满；注意 : 振动结束后，沿试模边缘刮除多余的混凝土，待1、成型试件时，不得采用机油等憎水性混凝土试件表面收浆，临近初凝时，用抹刀将试脱模剂（因为会显著影响试件的抗冻性件仔细抹平，试件抹面与试模边缘的高低差不得抗冻性能）。
各种材料取样频率和取样方法
各种材料取样频率和取样方法在科学研究中，取样是一个非常重要的步骤，它直接关系到实验结果的准确性和可靠性。
根据不同的实验材料和研究对象，取样频率和方法也有所不同。
下面将介绍一些常见的取样频率和取样方法。
1.面材料的取样频率和方法：对于大型面材料，如土壤、岩石、冰川等，取样频率会相对较低。
通常情况下，在确定研究区域的基础上，选择几个代表性的位置进行取样即可。
取样方法可以使用钻孔、钻芯或者抽样器。
将钻孔或者钻芯插入到地下，或者使用抽样器在地表取样，并收集足够数量的样本进行实验分析。
2.液态材料的取样频率和方法：对于溶液、水样、河流等液态材料，取样频率相对较高。
根据实验需要，可以按照小时、日、周等时间间隔进行取样。
取样方法可以使用玻璃采样器、自动取样器等。
在取样过程中，要确保避免样品受到外界的污染，同时避免进一步的反应发生。
3.气体的取样频率和方法：对于大气、排放气体等气态材料，取样频率相对较高。
根据实验需要，可以按照小时、日、周等时间间隔进行取样。
取样方法可以使用气体采样器、气囊等。
取样时要注意选择合适的取样点，避免遮挡、污染等情况的发生。
4.生物样品的取样频率和方法：对于生物样品，如植物、动物等，取样频率和方法也会有所不同。
在进行种群统计和研究时，可以根据实验需要选择不同的取样频率，例如按天、月、年等进行取样。
取样方法可以使用陷阱、捕捉器具、标本等。
5.细胞、分子等微观材料的取样频率和方法：对于细胞、分子等微观材料，取样的频率较高，可以按照分钟、小时等时间间隔进行取样。
取样方法可以使用微量管、注射器、离心机等。
在取样过程中要注意避免污染、保持材料的原状性。
总之，不同材料的取样频率和方法应根据实验目的和要求进行合理选择。
合适的取样频率和方法可以保证实验数据的准确性，并为后续实验和研究提供可靠的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每一批号取样应充分混匀，分成两等份。每一批号取样量不少于0.2t水泥所需用的外加剂量。
（GB 1499.2-2007）（GB 1499.1-2008）
2、同牌号、同炉号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。（CJJ2-2008）
在不同根钢筋上截取，截去钢筋端部50cm，
取拉伸试样2根：长度不小于200+5dmm
取冷弯试样2根：长度不小于150+5dmm
钢筋重量偏差
（CJJ2-2008）
一、同一组混凝土拌合物的取样应从同一盘或同一车混凝土中取样。为使取样具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中约1/4处、1/2处和3/4处分别抽取大致相同份量的代表性样品，集中用铁铲翻拌均匀，然后立即进行拌合物的试验。注意：取样数量应多于试验所需数量的1.5倍，其体积不小于20L，从第一次取样到最后一次取样不宜超过15min。
同一炉号，同一牌号，同一规格，每60t为一检验批
（GB 1499.2-2007）（GB 1499.1-2008）
在不同根钢筋上截取，不少于5支，每支试样长度不小于500mm
钢筋焊接
搭接焊
以300个同接头型式，同钢筋级别的接头作为一批（CJJ2-2008）
从不同部位随机任取3根。
单面搭接焊试件长度：5d+焊缝长度+200mm；双面搭接焊试件长度：8d+焊缝长度+200mm。
(GB/T 5224-2003)（CJJ 2-2008）
从每批钢绞线中任取3盘，并从每盘所选用的钢绞线正常部位截取1根试样，共取3根，每根长1.0m
松弛
每一合同批（即一个订货合同的总量）不小于1根（GB/T 5224-2003）
从每任意盘所选用的钢绞线正常部位截取1根试样,试样长2.4m
锚、夹具
硬度
二、混凝土试样制备：
根据混凝土拌合物的稠度确定混凝土成型方法：
1、坍落度不大于70mm的混凝土宜用标准振动台成型。
1.1将混凝土拌合物一次装入试模并稍有富余，装料时应用抹刀沿各试模壁插捣；
1.2试模应附着或固定在振动台上，振动时试模不得有任何跳动；
1.3振动应持续到混凝土表面出现乳状水泥浆时为止，，振动过程中随时添加混凝土使试模常满；
应在外观检查和硬度检验均合格的锚具中抽取样品，从同批锚具中抽取6套锚具组成3个预应力锚具组装件，进行静载锚固性能试验
试验项目
检测频率
取样方法
混凝土外加剂（高性能减水剂、高效减水剂、普通减水剂、引气剂、泵送剂、早强剂、缓凝剂）
掺量大于1%（含1%）同品种的外加剂每100t为一检验批,掺量小于1%的外加剂每50t为一检验批。不足100t或50t的也应按一个批量计。
（JGJ 107-2010）
2、同条件下经外观检查合格的机械连接接头，应以300个为一批，不足300个也按一批计（CJJ 2-2008）
随机截取3个接头试件做抗拉强度试验，试件长度：8d+接头长度+200mm。
钢绞线
力学性 能
同一生产厂家、同一规格、，同一牌号、同一生产工艺捻制，每批次进场检验一次，每检验批代表数量不得超过60T
1.4振动结束后，沿试模边缘刮除多余的混凝土，待混凝土试件表面收浆，临近初凝时，用抹刀将试件仔细抹平，试件抹面与试模边缘的高低差不得超过0.5mm。
2、坍落度大于70mm的混凝土宜用捣棒人工插捣成型。
2.1混凝土拌合物分两层装入模内，每层的装料厚度大致相等。
2.2插捣应按螺旋方向从边缘向中心均匀进行。插捣底层混凝土时，捣棒应到达试模底部，插捣上层时，捣棒应贯穿上层后插入下层20～30mm；插捣时捣棒应保持垂直，不得倾斜，不得冲击。捣完一层后，用橡皮锤轻轻击打试模外端面10～15下，以填平插捣过程中留下的孔洞。
混凝土弯拉 强度
1、每100m3的同配合比的混凝土，取样1次；不足100m3时按1次计；
2、每次取样应至少留置1组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
（CJJ1-2008）
试验项目
检测频率
取样方法
钢筋：拉伸、冷弯
1、同一炉号，同一牌号，同一规格，每60t为一检验批，超过60t的部分，每增加40t增加1个拉伸试验试样和一个弯曲试验试样。
混凝土数量小于250m3,应制作抗冻试件1组；250～500m3，应制作2组抗冻试件。
注意:
1、成型试件时，不得采用机油等憎水性脱模剂（因为会显著影响试件的抗冻性能）。
2、在标准养护室内或同条件养护的抗冻试件应在养护龄期24d之前送至实验室进行试验（因为进行抗冻试验前四天试件要进行泡水处理）。
（GB/T50082-2009）
同种原材料和同一生产工艺条件下，不超过1000套为一验收批
(JGJ 85-2010) （CJJ2-2008）
从每批中抽取5%的锚具（夹片）且不少于5套
静载锚固性能
大桥、特大桥等重要工程，质量证明文件不齐全、不正确或质量有疑点的锚具需要做静载锚固性能试验；一般中、小桥使用的锚具，其静载锚固性能可由锚具生产厂提供试验报告（CJJ2-2008）
2.3每层插捣次数按在100cm2截面积内不得少于12次
（《普通混凝土拌合物性能试验方法标准》
GB/T50080-2002）
抗渗性
混凝土数量小于250m3,应制作抗渗试件1组；250～500m3，应制作2组抗渗试件。
注意：试件拆模后，应用钢丝刷刷净两端面的水泥浆膜。
（GB/T50082-2009）
抗冻性
试验检测频率和取样方法
试验项目
检测频率
取样方法
混凝土抗压 强度
用于检查混凝土强度的试件，应在混凝土浇筑地点随机取样：
1、每拌制100盘且不超过100m3的同配比的混凝土，取样不得少于1次；
2、每工作班拌制的同配比混凝土不足100盘时，取样不得少于1次；
3、每次取样应至少留置1组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
闪光对焊
以300个同接头型式，同钢筋级别的接头作为一批
（CJJ 2-2008）
从不同部位随机任取6根。
3根做拉伸试验，试件长度：8d+200mm；
3根弯曲试验，试件长度：
两支辊内侧距离+150mm（考虑不同的钢筋直径要求试件长度：8d+150mm）
钢筋机械连接
1、同等级、同型式、同规格接头，应以500个为一个验收批，不足500个也按一批计
