教你如何自制一个超声波加湿器
超声波加湿器原理及电路图
超声波加湿器原理及电路图超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。

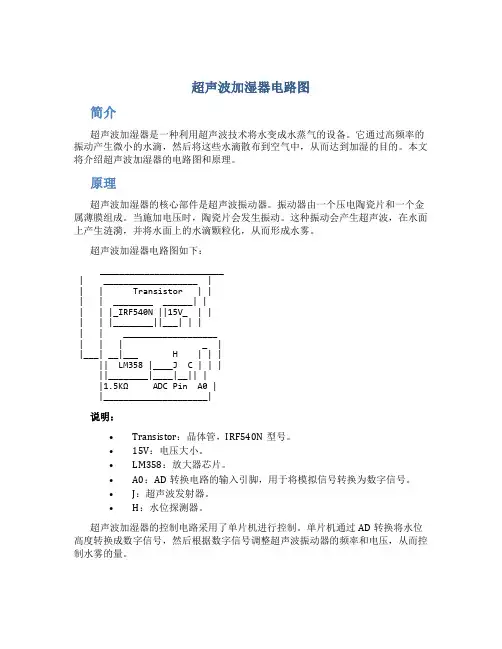

超声波加湿器电路图
超声波加湿器电路图简介超声波加湿器是一种利用超声波技术将水变成水蒸气的设备。
它通过高频率的振动产生微小的水滴，然后将这些水滴散布到空气中，从而达到加湿的目的。
本文将介绍超声波加湿器的电路图和原理。
原理超声波加湿器的核心部件是超声波振动器。
振动器由一个压电陶瓷片和一个金属薄膜组成。
当施加电压时，陶瓷片会发生振动。
这种振动会产生超声波，在水面上产生涟漪，并将水面上的水滴颗粒化，从而形成水雾。
超声波加湿器电路图如下：_________________________| ___________________ || | Transistor | || | ________ ______| || | |_IRF540N ||15V_ | || | |________||___| | || | ___________________| | | _ ||___| __|___ H | | ||| LM358 |____J C | | |||________|____|__|| ||1.5KΩ ADC Pin A0 ||_____________________|说明：•Transistor：晶体管，IRF540N型号。
•15V：电压大小。
•LM358：放大器芯片。
•A0：AD转换电路的输入引脚，用于将模拟信号转换为数字信号。
•J：超声波发射器。
•H：水位探测器。
超声波加湿器的控制电路采用了单片机进行控制。
单片机通过AD转换将水位高度转换成数字信号，然后根据数字信号调整超声波振动器的频率和电压，从而控制水雾的量。
另外，超声波加湿器还采用了水位探测器，用于检测水位的高低。
当水位低于一定值时，加湿器会自动停止工作，避免烧毁超声波振动器。
超声波加湿器是一种重要的家用电器，可以有效地改善室内空气的湿度，从而保持身体健康。
本文介绍了超声波加湿器电路图和原理，希望读者能够对该设备有更深入的了解。
超声波气调库加湿器设备工艺原理
超声波气调库加湿器设备工艺原理前言在气调库中，为了保证库内水果蔬菜的保鲜，需要控制温度、湿度及气体组成等因素。
而加湿作为常见的维护湿度的方式之一，在气调库中也起到了至关重要的作用。
超声波加湿是近年来被广泛应用的一种加湿方式，它通过将水转化为微小的水滴，将其均匀分布在空气中以达到加湿的目的。
本文将介绍超声波气调库加湿器设备的工艺原理。
超声波加湿的基本原理超声波加湿的基本原理是利用高频振荡器将水通过微孔振动的高频薄膜振动器上，使其分解成微小的水滴，形成可以直接喷入空气中的雾气。
而超声波振荡器便是通过将电能转化为机械能实现这一过程的。
在实际应用中，超声波振荡器可将高频电能转化为附加于金属或陶瓷表面的静电应力场，从而使位于水面上的小水滴受到一种锯齿状的周期性超声波振动。
其功率可根据需要进行调整，从而实现精细的加湿操作。
超声波加湿器的设计超声波加湿器一般由水箱、雾化器、电子控制器及供水系统等组成。
相对于传统的加湿器而言，其具备以下优点：1.技术先进：超声波加湿器具有高效的加湿效果和较低的能耗费用；2.维护成本低：超声波加湿器体积小、结构简单，且易于维护和清洁；3.安全可靠：超声波振荡器不会产生副产物，其加湿过程不需要热源，从而大大降低了可能的安全风险；4.设计精巧：超声波加湿器外形美观且有效降低了噪音；超声波加湿器的应用超声波加湿器在气调库中的应用可使库内的湿度在5~10%之间进行精准控制，从而提高了库内水果蔬菜的货值。
在应用过程中，超声波加湿器不仅可用于控制气调库的湿度，更可用于保持器具、工具的潮湿度。
此外，与传统的加湿方式相比，超声波加湿器不需要使用传统的加湿棉，在使用过程中既可保证加湿效果，又可节省更多的成本。
结语超声波气调库加湿器设备是一种先进的加湿方式，其基本原理是利用超声波振荡器将水转化成微小的水滴，从而实现精细的加湿操作。
在实际应用中，超声波加湿器具有技术先进、维护成本低、安全可靠、设计精巧等特点，也广泛应用于气调库中，提升了库内水果蔬菜的货值。

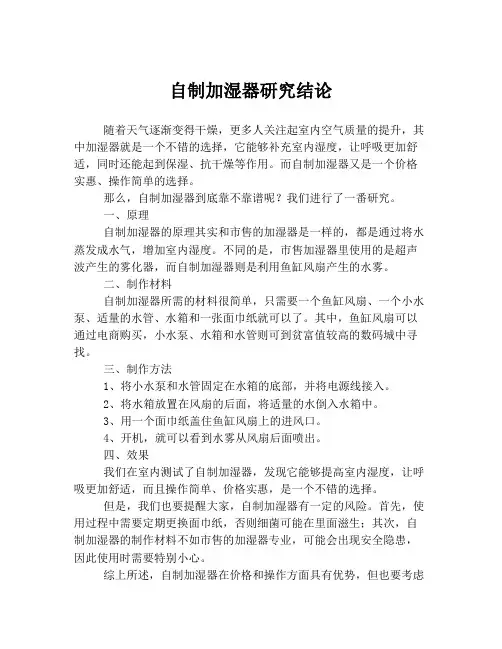

自制加湿器研究结论
自制加湿器研究结论
随着天气逐渐变得干燥，更多人关注起室内空气质量的提升，其中加湿器就是一个不错的选择，它能够补充室内湿度，让呼吸更加舒适，同时还能起到保湿、抗干燥等作用。
而自制加湿器又是一个价格实惠、操作简单的选择。
那么，自制加湿器到底靠不靠谱呢？我们进行了一番研究。
一、原理
自制加湿器的原理其实和市售的加湿器是一样的，都是通过将水蒸发成水气，增加室内湿度。
不同的是，市售加湿器里使用的是超声波产生的雾化器，而自制加湿器则是利用鱼缸风扇产生的水雾。
二、制作材料
自制加湿器所需的材料很简单，只需要一个鱼缸风扇、一个小水泵、适量的水管、水箱和一张面巾纸就可以了。
其中，鱼缸风扇可以通过电商购买，小水泵、水箱和水管则可到贫富值较高的数码城中寻找。
三、制作方法
1、将小水泵和水管固定在水箱的底部，并将电源线接入。
2、将水箱放置在风扇的后面，将适量的水倒入水箱中。
3、用一个面巾纸盖住鱼缸风扇上的进风口。
4、开机，就可以看到水雾从风扇后面喷出。
四、效果
我们在室内测试了自制加湿器，发现它能够提高室内湿度，让呼吸更加舒适，而且操作简单、价格实惠，是一个不错的选择。
但是，我们也要提醒大家，自制加湿器有一定的风险。
首先，使用过程中需要定期更换面巾纸，否则细菌可能在里面滋生；其次，自制加湿器的制作材料不如市售的加湿器专业，可能会出现安全隐患，因此使用时需要特别小心。
综上所述，自制加湿器在价格和操作方面具有优势，但也要考虑
安全风险。
如果您确实需要加湿器，建议购买市售产品，保证安全可靠。
自制不用电的加湿器
自制不用电的加湿器1.材料:(1)废弃日光灯管两根;(2)绳子一根。
2.工具:(1)钳子一把;(2)塑料吸管两根;(3)竹针一根。
3.创意:冬天在城市居住,家中暖气十足,虽然解决了寒冷问题,但屋内空气干燥,嗓子、鼻子都不舒服,还容易感冒,有个加湿器该多好。
可买一个需要好几百元。
不如自己做一个。
4.制作过程:上小学时,爸爸嫌屋子干燥,在暖气上放了一盘水,可没多长时间就蒸发了。
大点儿的盆暖气上又放不下。
我想了个办法,将一盆水放在窗台上,然后用一条毛巾将水引到暖气上的盘里,这样就可以让蒸汽多一些,坚持一个晚上没有问题。
但效果不是很好,一是不美观,二是湿度感觉不够。
一天,家里的日光灯坏了,我想,灯管不就是最好的容器吗? 又美观,盛水又多,将一端打开就可散发出蒸汽来。
我要求留下灯管,又从外面捡了一个同样的。
我用钳子将两根灯管的一端拧开,在里面灌满了水。
可担心荧光粉对人体有害,应该将灯管内壁的荧光粉去掉。
如何去掉呢? 40瓦的灯管这么长,有什么东西能够伸进去? 我想到了以前妈妈刷酱油瓶子,用鸡蛋壳或白色塑料刷子。
受此启发,找来了塑料吸管,但一根管儿太短不够长,两根接一起又太软,怎么办? 对了,在两根吸管中间插一根毛衣针。
再将吸管一端分成几个叉,折成90来度,伸进灯管内反复地旋转,倒出,再旋转……荧光粉就这样被我一点儿,一点儿的打磨掉了。
刷干净后,灌满清水,再用绳子垂直固定到暖气上,加湿器做成了。
加满一次水至少可以用两天。
屋子一点儿也不干燥了,我的嗓子、鼻子舒服多了,也不容易感冒了。
我的加湿器,不用耗电,不花一分钱,经济又实惠,还环保,属绿色产品呢,效果还真不错。
最最重要的是通过小制作锻炼了我的动手能力! 亲爱的朋友,不妨你也试一试。

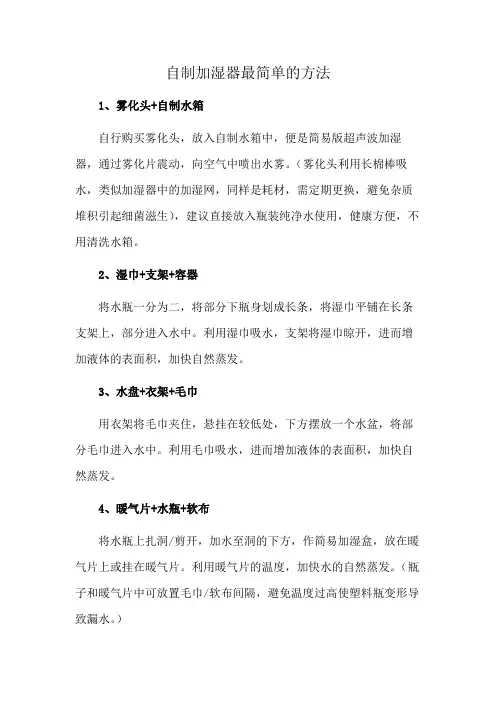

自制加湿器最简单的方法
自制加湿器最简单的方法
1、雾化头+自制水箱
自行购买雾化头，放入自制水箱中，便是简易版超声波加湿器，通过雾化片震动，向空气中喷出水雾。
（雾化头利用长棉棒吸水，类似加湿器中的加湿网，同样是耗材，需定期更换，避免杂质堆积引起细菌滋生），建议直接放入瓶装纯净水使用，健康方便，不用清洗水箱。
2、湿巾+支架+容器
将水瓶一分为二，将部分下瓶身划成长条，将湿巾平铺在长条支架上，部分进入水中。
利用湿巾吸水，支架将湿巾晾开，进而增加液体的表面积，加快自然蒸发。
3、水盘+衣架+毛巾
用衣架将毛巾夹住，悬挂在较低处，下方摆放一个水盆，将部分毛巾进入水中。
利用毛巾吸水，进而增加液体的表面积，加快自然蒸发。
4、暖气片+水瓶+软布
将水瓶上扎洞/剪开，加水至洞的下方，作简易加湿盒，放在暖气片上或挂在暖气片。
利用暖气片的温度，加快水的自然蒸发。
（瓶子和暖气片中可放置毛巾/软布间隔，避免温度过高使塑料瓶变形导致漏水。
）
5、电热壶加热
在电热壶加入水后，不盖壶盖进行加热。
利用水沸腾产生的蒸汽，对空气进行加湿。
但此方法安全隐患较大，不建议尝试。
超声波加湿器的工作原理及电路图
超声波加湿器的工作原理及电路图超声波加湿设备采用先进的集成式机芯；一体模块式设计；稳定的双水位自动控制，有效的提高了设备的雾化加湿性能，使雾化颗粒均匀在5微米左右，使单位加湿量的能耗指标降至最低。
采用高频震荡(震荡频率为1.7MHz，超过人的听觉范围)，通过雾化片的高频谐振，将水抛离水面而产生自然飘逸的水雾。
一是加湿量。
这是加湿器最重要的参数，有些企业为迎合消费者追求大加湿量的心理，随意标大加湿量，所以标准严格规定加湿量不应低于产品额定加湿量的标称值。
二是加湿效率。
指加湿器实际加湿量和输入功率的比值，反应了单位功耗能够产生多少加湿量，是衡量加湿器性能优劣的一个重要指标。
为了指导消费者购买节能环保的产品、促进各企业开发更加高效的产品，标准将该指标分为A、B、C、D四个等级。
三是噪声。
考虑到加湿器可能在卧室中使用，如果噪声过大将会对消费者产生一定的影响，所以标准对噪声指标进行了严格的限制。
四是蒸发芯（器）使用寿命。
对于直接蒸发式加湿器，蒸发芯（器）是对性能影响最大的部件。
随着加湿器的不断使用，蒸发芯（器）的效率会不断降低，加湿量也随之不断下降。
标准规定当加湿器的加湿量降低至初始加湿量的50%时，视为蒸发芯失效。
对于可更换的蒸发芯（器），其使用寿命应不小于1000小时。
五是针对许多加湿器都带有软化水、湿度显示等辅助功能，为了防止某些产品明明不具有此功能，或此功能不能起到相应的效果，而通过虚假宣传的手段来误导消费者，标准对这些辅助功能也提出了具体的要求：对于软水器，标准规定经软水器软化后，水的硬度应不超过100mg/L。
软水器在失效前，软化的总水量也不应少于100L。
对于湿度显示，规定在相对湿度为30%～70%的范围内，其湿度显示的误差应在±10%以内，以免误差太大反而对消费者产生误导。
此外标准还规定，由于水位会对某些加湿器的性能产生明显的影响，所以加湿器应该具有水位保护功能，以防消费者在不知情的情况下使加湿器长期处于低性能、低效率的工作状态。
自制加湿器(多种方法汇总)
自制加湿器北方冬季干燥，加上室内的暖气，导致许多人晚上一觉醒来，鼻子出血，嘴唇干燥，喉咙疼痛，一般人的解决办法是到超市买一个空气加湿器，但是一个空气加湿器动辄上百元，很多工薪阶层都舍不得买，况且加湿器耗电，万一质量不过关还容易引起事故。
很多人就想各种“土办法”，譬如在屋里放一盆水，或者在暖气上搭一条湿毛巾，但是这样也只是解决了一部分问题：一盆水的蒸发速度太慢，对空气湿度改善不大，而湿毛巾又存储不了多少水，往往还没一个小时已经干的差不多了，不可能整个晚上都一直去润湿毛巾，所以这些方法对空气湿度改善也不明显。
现在倡导节约能源，我今天教大家一个不用电的空气加湿器，原料很简单，但是很管用，这是我自己琢磨出来的哦：－）材料：一个大可乐瓶子，一个一次性输液管（提倡用新的，药店有售，如果家里有用过的，确保消毒后重复使用也可以），一条毛巾，一条细绳；方法： 1、将输液管坚硬的一端刺穿可乐瓶盖，注意密封性（如果不太密封，可以将小孔适当弄大，在小孔内先塞入一圈自行车内胎胶皮，或者几层柔软的塑料薄膜，然后再穿入，可密封）， 2、在可乐瓶内灌满自来水，用细绳倒挂在暖气片上方适当高度，暖气片上搭上一块毛巾，输液管出水一端搭在毛巾上， 3、调节输液管滚轮，使出水速度与蒸发速度大致相等（也就是大致毛巾被润湿，但是没有水滴下来）或者根据自己需要进行调节。
这样，如果用一个2升的大可乐瓶，至少一整天不需要重新加水了。
优点：省电（为建设节约型社会做贡献了），省钱，材料简单，谁都可以做；自制加湿器省钱又省事1、外箱是超市的家用清洁箱。
2、超声波雾化器头25毫米30多元一只（可根据需要装2--5只）。
3、风扇是电脑CPU风扇（5元左右）两只即可。
4、雾化头的变压器（功率50---80瓦）一只。
5、风扇变压器要是直流的。
6、pvc管根居需要即可。
稍懂电的都可以组装的。
另外可以在接电插头上装一个定时器,设定起止时间,从上午九时至晚上九时,每开机半小时停十五分钟,十二小时中耗水在六升以上,效果不差。
