电机参数与脉冲当量的计算方法
步进电机的驱动参数设置
步进电机的驱动参数设置1.设置步进驱动器的细分数，通常细分数越高，控制分辨率越高。
但细分数太高则影响到最大进给速度。
一般来说，对于模具机用户可考虑脉冲当量为0.001mm/P(此时最大进给速度为9600mm/min)或者0.0005mm/P(此时最大进给速度为4800mm/min);对于精度要求不高的用户，脉冲当量可设置的大一些，如0.002mm/P(此时最大进给速度为19200mm/min)或0.005mm/P(此时最大进给速度为48000mm/min)。
对于两相步进电机，脉冲当量计算方法如下：脉冲当量=丝杠螺距÷细分数÷200。
2.起跳速度：该参数对应步进电机的起跳频率。
所谓起跳频率是步进电机不经过加速，能够直接启动工作的最高频率。
合理地选取该参数能够提高加工效率，并且能避开步进电机运动特性不好的低速段;但是如果该参数选取大了，就会造成闷车，所以一定要留有余量。
在电机的出厂参数中，一般包含起跳频率参数。
但是在机床装配好后，该值可能发生变化，一般要下降，特别是在做带负载运动时。
所以，该设定参数最好是在参考电机出厂参数后，再实际测量决定。
.单轴加速度：用以描述单个进给轴的加减速能力，单位是毫米/秒平方。
这个指标由机床的物理特性决定，如运动部分的质量、进给电机的扭矩、阻力、切削负载等。
这个值越大，在运动过程中花在加减速过程中的时间越小，效率越高。
通常，对于步进电机，该值在100 ~ 500之间，对于伺服电机系统，可以设置在400 ~ 1200之间。
在设置过程中，开始设置小一点，运行一段时间，重复做各种典型运动，注意观察，如果没有异常情况，然后逐步增加。
如果发现异常情况，则降低该值，并留50%~100%的保险余量。
4.弯道加速度：用以描述多个进给轴联动时的加减速能力，单位是毫米/秒平方。
它决定了机床在做圆弧运动时的最高速度。
这个值越大，机床在做圆弧运动时的最大允许速度越大。
通常，对于步进电机系统组成的机床，该值在400~1000之间，对于伺服电机系统，可以设置在1000 ~ 5000之间。
伺服脉冲当量计算公式
伺服脉冲当量计算公式
伺服脉冲当量是指在伺服系统中，每个脉冲所代表的运动距离或角度。
计算伺服脉冲当量的公式如下：
伺服脉冲当量= 编码器分辨率÷减速比
其中，编码器分辨率是指编码器每转产生的脉冲数，减速比是指驱动电机输出轴转速与负载轴转速之比。
例如，一个编码器分辨率为1000脉冲/圈，减速比为10:1的伺服系统，其伺服脉冲当量为：
伺服脉冲当量= 1000 ÷10 = 100脉冲/圈
这意味着，当伺服系统接收到100个脉冲时，输出轴会转动一圈。
在实际应用中，伺服脉冲当量的计算需要考虑到机械结构和控制系统的特性，以保证系统的精度和稳定性。
A18-脉冲量计算方法

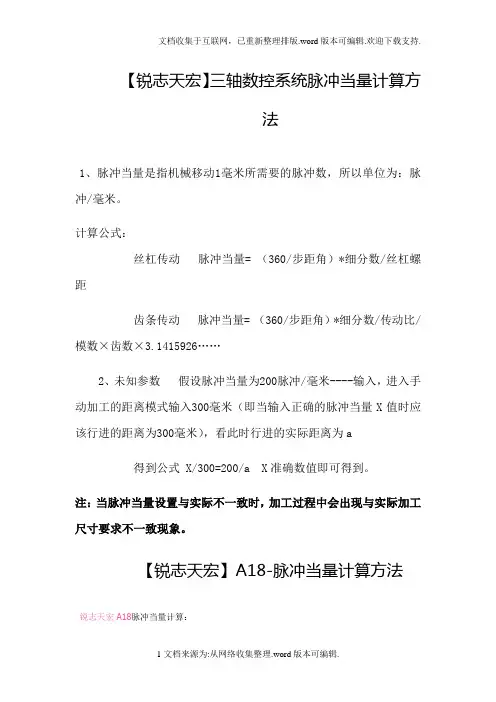

【锐志天宏】三轴数控系统脉冲当量计算方法1、脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为：脉冲/毫米。
计算公式：丝杠传动脉冲当量= （360/步距角）*细分数/丝杠螺距齿条传动脉冲当量= （360/步距角）*细分数/传动比/模数×齿数×3.1415926……2、未知参数假设脉冲当量为200脉冲/毫米----输入，进入手动加工的距离模式输入300毫米（即当输入正确的脉冲当量X值时应该行进的距离为300毫米），看此时行进的实际距离为a得到公式 X/300=200/a X准确数值即可得到。
注：当脉冲当量设置与实际不一致时，加工过程中会出现与实际加工尺寸要求不一致现象。
【锐志天宏】A18-脉冲当量计算方法锐志天宏A18脉冲当量计算：脉冲当量定义：普通轴：机械每移动1毫米，控制系统需要发出的脉冲数，单位为：脉冲/毫米；旋转轴：机械每转动1度，控制系统需要发出的脉冲数，单位为：脉冲/度；1 伺服驱动部分（以安川Σ-Ⅴ系列为例）A 固定手柄脉冲当量例如手柄脉冲当量固定为X,Y,Z,A轴均为200，此时我只需根绝这个默认的脉冲数值去修改驱动器上的Pn210（电子齿轮比分母，分子Pn20E保持1048576不变）普通轴：A1 机器为齿轮齿条传动1）直齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），那么Pn210=200*1.5*25*3.141592653（3.14）*0.1=2355把这个数值输入进Pn210即可2）斜齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）/cos(螺旋角）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），螺旋角为19.5度，那么，Pn210=200*1.5*25*3.141592653（3.14）*0.1/cos（19.5）=2959把这个数值输入进Pn210即可Y,Z轴计算方法和X轴完全相同。

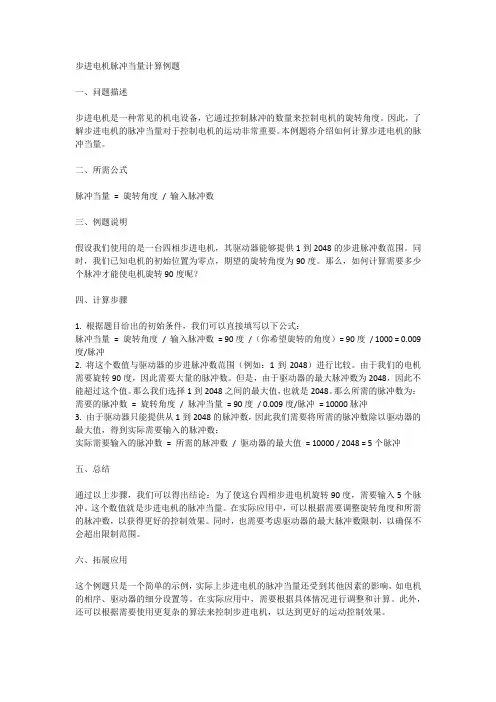

步进电机脉冲当量计算例题
步进电机脉冲当量计算例题一、问题描述步进电机是一种常见的机电设备，它通过控制脉冲的数量来控制电机的旋转角度。
因此，了解步进电机的脉冲当量对于控制电机的运动非常重要。
本例题将介绍如何计算步进电机的脉冲当量。
二、所需公式脉冲当量= 旋转角度/ 输入脉冲数三、例题说明假设我们使用的是一台四相步进电机，其驱动器能够提供1到2048的步进脉冲数范围。
同时，我们已知电机的初始位置为零点，期望的旋转角度为90度。
那么，如何计算需要多少个脉冲才能使电机旋转90度呢？四、计算步骤1. 根据题目给出的初始条件，我们可以直接填写以下公式：脉冲当量= 旋转角度/ 输入脉冲数= 90度/ （你希望旋转的角度）= 90度/ 1000 = 0.009度/脉冲2. 将这个数值与驱动器的步进脉冲数范围（例如：1到2048）进行比较。
由于我们的电机需要旋转90度，因此需要大量的脉冲数。
但是，由于驱动器的最大脉冲数为2048，因此不能超过这个值。
那么我们选择1到2048之间的最大值，也就是2048。
那么所需的脉冲数为：需要的脉冲数= 旋转角度/ 脉冲当量= 90度/ 0.009度/脉冲= 10000脉冲3. 由于驱动器只能提供从1到2048的脉冲数，因此我们需要将所需的脉冲数除以驱动器的最大值，得到实际需要输入的脉冲数：实际需要输入的脉冲数= 所需的脉冲数/ 驱动器的最大值= 10000 / 2048 = 5个脉冲五、总结通过以上步骤，我们可以得出结论：为了使这台四相步进电机旋转90度，需要输入5个脉冲。
这个数值就是步进电机的脉冲当量。
在实际应用中，可以根据需要调整旋转角度和所需的脉冲数，以获得更好的控制效果。
同时，也需要考虑驱动器的最大脉冲数限制，以确保不会超出限制范围。
六、拓展应用这个例题只是一个简单的示例，实际上步进电机的脉冲当量还受到其他因素的影响，如电机的相序、驱动器的细分设置等。
在实际应用中，需要根据具体情况进行调整和计算。
电机参数与脉冲当量的计算方法
1、丝杠的螺距是指：丝杠每两个丝之间的距离，如，螺距为 5MM。
2、电机的步进角是指：一个脉冲驱使步进电机转动的角度，如，步进角为1.8度的电机，转一圈就要：360度×1.8度 =200个脉冲。
3、驱动器的细分是指：把步进角再分割成N等分，如，8细分就是把1.8度的步进角再分成8分，细分后电机每一步进就是1.8度÷8=0.225度，转一圈就要：360度÷0.225度=1600个脉冲。
4、电机参数是指：每一步进所走的长度，螺距为5的丝杠每转一圈走5MM，每一步进就是5÷1600=0.003125MM/步进。
5、脉冲当量是指：每走1MM所要的脉冲数，用1除以电机参数就是脉冲当量，如：1÷0.003125=320个步进。
A18-脉冲当量计算方法

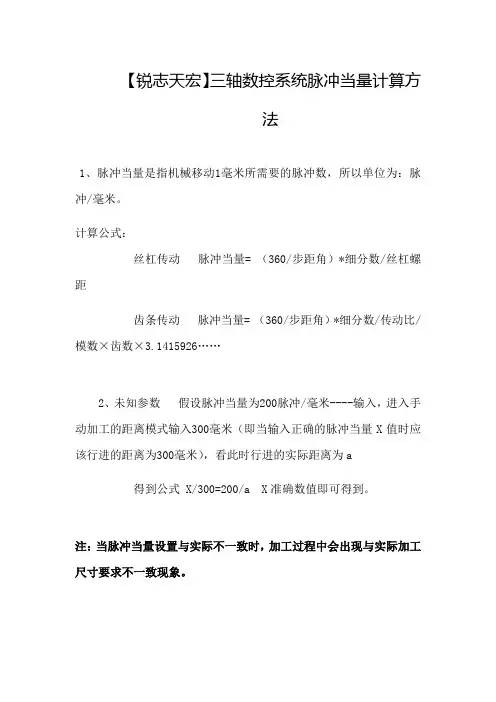

【锐志天宏】三轴数控系统脉冲当量计算方法1、脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为：脉冲/毫米。
计算公式：丝杠传动脉冲当量= （360/步距角）*细分数/丝杠螺距齿条传动脉冲当量= （360/步距角）*细分数/传动比/模数×齿数×3.1415926……2、未知参数假设脉冲当量为200脉冲/毫米----输入，进入手动加工的距离模式输入300毫米（即当输入正确的脉冲当量X值时应该行进的距离为300毫米），看此时行进的实际距离为a得到公式 X/300=200/a X准确数值即可得到。
注：当脉冲当量设置与实际不一致时，加工过程中会出现与实际加工尺寸要求不一致现象。
【锐志天宏】A18-脉冲当量计算方法锐志天宏A18脉冲当量计算：脉冲当量定义：普通轴：机械每移动1毫米，控制系统需要发出的脉冲数，单位为：脉冲/毫米；旋转轴：机械每转动1度，控制系统需要发出的脉冲数，单位为：脉冲/度；1 伺服驱动部分（以安川Σ-Ⅴ系列为例）A 固定手柄脉冲当量例如手柄脉冲当量固定为X,Y,Z,A轴均为200，此时我只需根绝这个默认的脉冲数值去修改驱动器上的Pn210（电子齿轮比分母，分子Pn20E保持1048576不变）普通轴：A1 机器为齿轮齿条传动1）直齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），那么Pn210=200*1.5*25*3.3（3.14）*0.1=2355把这个数值输入进Pn210即可2）斜齿（X轴为例）Pn210=手柄默认脉冲（200）*模数*齿数*π*传动比（一般为减速1比5，1比10 等）/cos(螺旋角）例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），螺旋角为19.5度，那么，Pn210=200*1.5*25*3.3（3.14）*0.1/cos（19.5）=2959把这个数值输入进Pn210即可Y,Z轴计算方法和X轴完全相同。
23位电机编码器脉冲当量值
23位电机编码器脉冲当量值
电机编码器脉冲当量值是指电机编码器每转一圈所产生的脉冲数，通常以脉冲数/转（PPR）来表示。
要计算23位电机编码器的脉冲当量值，首先需要确定编码器的位数。
一般来说，23位编码器指的是编码器的分辨率，即脉冲数的位数。
假设这里的23位编码器是指具有2^23个脉冲分辨率的编码器，也就是8388608个脉冲/转。
脉冲当量值的计算公式为：
脉冲当量值 = 360度 / PPR.
将PPR代入公式，可得：
脉冲当量值 = 360度/ 8388608 ≈ 0.0000429度/脉冲。
这意味着每个脉冲所对应的角度约为0.0000429度。
这个数值可以帮助系统精确地控制电机的位置和转速。
在实际应用中，了解电机编码器的脉冲当量值对于精准控制和定位非常重要，尤其在需要高精度定位和运动控制的领域，如机器人、数控机床和自动化生产线等。
雕刻机脉冲参数计算公式
雕刻机脉冲参数计算公式在雕刻机加工过程中，脉冲参数的计算是非常重要的。
合理的脉冲参数可以有效控制雕刻机的运行速度和精度，从而实现高质量的雕刻效果。
本文将介绍雕刻机脉冲参数的计算公式及其重要性。
脉冲参数是指控制雕刻机运动的相关参数，主要包括脉冲当量、步进角度、线速度等。
这些参数直接影响到雕刻机的运动精度和速度。
因此，合理地选择和计算这些脉冲参数对于雕刻机的运行是非常重要的。
首先，我们来看脉冲当量的计算。
脉冲当量是指电机旋转一周所需的脉冲数。
它的计算公式如下：脉冲当量 = （每转步数 * 细分数）/ 360其中，每转步数是指电机每转一周所需的步数，细分数是指每个步进脉冲细分的份数。
通过选择合适的细分数和每转步数，可以调整脉冲当量大小，从而实现对雕刻机运动的控制。
其次，我们来看步进角度的计算。
步进角度是指电机每次接收到一个脉冲时的旋转角度。
它的计算公式如下：步进角度 = 360 / (每转步数 * 细分数)步进角度的大小决定了电机的运动精度。
通常情况下，步进角度越小，雕刻机的运动精度越高。
因此，通过选择合适的步进角度，可以提高雕刻机的加工精度。
最后，我们来看线速度的计算。
线速度是指雕刻机在工作台上每秒钟移动的距离。
它的计算公式如下：线速度 = 脉冲频率 * 单位脉冲当量脉冲频率是指每秒钟产生的脉冲数量，单位脉冲当量是指每个脉冲所对应的实际位移。
通过控制脉冲频率和单位脉冲当量，可以调整雕刻机的运行速度，实现不同的加工效果。
在选择和计算脉冲参数时，需要考虑到雕刻机机械结构、工作台空间以及加工要求等因素。
通过合理地选择和计算脉冲参数，可以使雕刻机在加工过程中稳定运行，达到预期的加工效果。
总结起来，雕刻机脉冲参数的计算公式包括脉冲当量、步进角度和线速度的计算。
合理地选择和计算这些脉冲参数可以提高雕刻机的运行精度和速度，实现高质量的雕刻效果。
在实际应用中，需要考虑到雕刻机机械结构、工作台空间以及加工要求等因素，以确保脉冲参数的准确性和适用性。
