GSM系统信令图解讲义-中创1
位置更新证实
（1）新的LAI属于同一MSC/VLR时，MSC仅需在VLR中对该MS的位置进行修改。 （2）新的LAI属于另一MSC/VLR，MSC发现MS为新来访者，VLR中无此MS的信息，此时， MSC向HLR发位置更新请求，由HLR接收并修改用户位置信息，通知原来的 MSC删除有关用户信息，并通知新MSC在VLR中作记录。
HLR/AUC中的位置更新和鉴权过程 中的位置更新和鉴权过程
（1） （4）
（1） （2） （3）
（1）
（2） MSC/VLR HLR （3） （5） （6） MSC/VLR （旧） （新）
BSS
（2）
BSS
位置更新（1）位置更新请求 （2）位置更新请求 （3）位置更新接受 （4）位置更新确认 （5）位置删除 （6）位置删除接受 鉴权过程（1）发出接入请求 （2）发随机数RAND （3）将符号响应 （SRES）回送给MSC/VLR
处理位置更新请求
基站子系统管理 应用部分(BSSMAP) 应用部分
查询VLR/HLR 查询
直接传送应用部分 (DTAP)
完成切换
MSC/VLR主要功能 主要功能 VLR支持下列功能 VLR含有MSC建立和释放呼 支持下列功能: 支持下列功能
叫以及提供漫游与补充业务的管理所需要的全部数据.监视进 入其管辖区内的用户动态位置变化,并储存其覆盖区的移动用 户全部有关信息.
MSC
BSC
MS
RBS
基通信系统内部接口 通信系统内部接口
Abis A BSC MSC/VLR/EIR C、D
BTS
HLR/AUC ISDN
E
G、F
PLMN PSTN
MSC/VLR/EIR
PSPDN
GSM路测观察指标含义
添加Serving+NeighborsRadio Parameters、RXLev 当前服务小区电平RXQual 当前服务小区质量等级FER 误帧率BER 误码率SQI 话音质量指标DTX 不连续发射TA 时间提前量（表示距离1TA=554m）Current ChannelBCCH ARFCN 广播信道频点号TCH ARFCN 业务信道频点号BSIC 基站识别码Channel type信道类型、Hopping Channels、、第一行为当前服务小区的跳频频率和载干比第二行为第一邻区的跳频频率和载干比（及以下几行或为本小区其他跳频频点）Line Chart、C/I、第一行为当前服务小的载干比第二行为第一邻区的载干比以此类推Layer3Messages需要关注的LAYER3消息CHANNEL REQUEST 信道请求IMMEDIATE ASSIGNMENT 立即指配CM SERVICE REQUEST CM服务请求SETUP 调整EMERGENCY SETUP 紧急调整CALL PROCEEDING 呼叫执行CALL CONFIRMED 呼叫确认ASSIGNMENT COMMAND 指配命令ASSIGNMENT COMPLETE 指配完成ALERTING 发信号CONNECT 连接CONNECT ACKNOWLEDGE 连接确认HANDOVER COMMAND 命令切换HANDOVER ACCESS 切换进入HANDOVER COMPLETE 切换完成HANDOVER FAILURE 切换失败LOCATION UPDATING ACCEPT 位置更新接受LOCATION UPDATING REJECT 位置更新拒绝LOCATION UPDATING REQUEST 位置更新请求DISCONNECT 断线RELEASE 释放RELEASE COMPLETE 释放完成CHANNEL RELEASE 信道释放。
GSM路测知识点整理

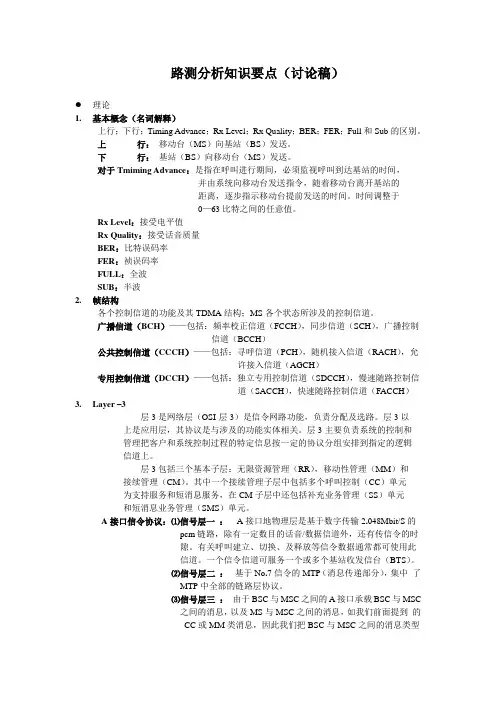

路测分析知识要点（讨论稿）理论1.基本概念（名词解释）上行；下行；Timing Advance；Rx Level；Rx Quality；BER；FER；Full和Sub的区别。
上行：移动台（MS）向基站（BS）发送。
下行：基站（BS）向移动台（MS）发送。
对于Tmiming Advance：是指在呼叫进行期间，必须监视呼叫到达基站的时间，并由系统向移动台发送指令，随着移动台离开基站的距离，逐步指示移动台提前发送的时间。
时间调整于0—63比特之间的任意值。
Rx Level：接受电平值Rx Quality：接受话音质量BER：比特误码率FER：祯误码率FULL：全波SUB：半波2.帧结构各个控制信道的功能及其TDMA结构；MS各个状态所涉及的控制信道。
广播信道（BCH）——包括：频率校正信道（FCCH），同步信道（SCH），广播控制信道（BCCH）公共控制信道（CCCH）——包括：寻呼信道（PCH），随机接入信道（RACH），允许接入信道（AGCH）专用控制信道（DCCH）——包括：独立专用控制信道（SDCCH），慢速随路控制信道（SACCH），快速随路控制信道（FACCH）yer –3层3是网络层（OSI-层3）是信令网路功能，负责分配及选路。
层3以上是应用层，其协议是与涉及的功能实体相关。
层3主要负责系统的控制和管理把客户和系统控制过程的特定信息按一定的协议分组安排到指定的逻辑信道上。
层3包括三个基本子层：无限资源管理（RR），移动性管理（MM）和接续管理（CM）。
其中一个接续管理子层中包括多个呼叫控制（CC）单元为支持服务和短消息服务，在CM子层中还包括补充业务管理（SS）单元和短消息业务管理（SMS）单元。
A接口信令协议：⑴信号层一：A接口地物理层是基于数字传输2.048Mbit/S的pcm链路，除有一定数目的话音/数据信道外，还有传信令的时隙。
有关呼叫建立、切换、及释放等信令数据通常都可使用此信道。

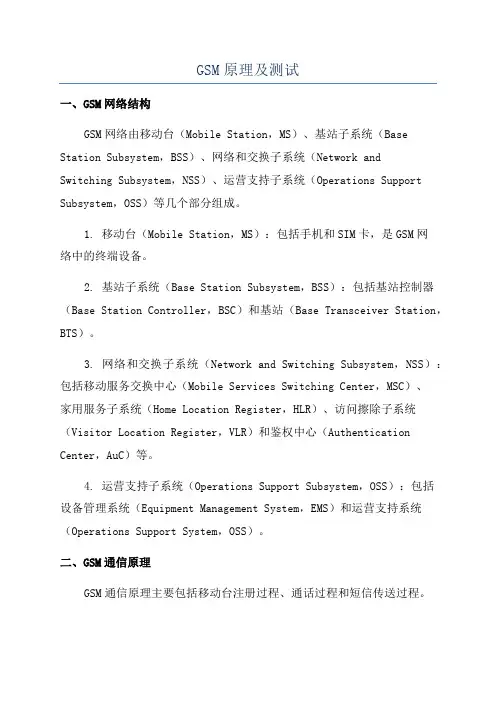

GSM原理及测试
GSM原理及测试一、GSM网络结构GSM网络由移动台（Mobile Station，MS）、基站子系统（Base Station Subsystem，BSS）、网络和交换子系统（Network andSwitching Subsystem，NSS）、运营支持子系统（Operations Support Subsystem，OSS）等几个部分组成。
1. 移动台（Mobile Station，MS）：包括手机和SIM卡，是GSM网络中的终端设备。
2. 基站子系统（Base Station Subsystem，BSS）：包括基站控制器（Base Station Controller，BSC）和基站（Base Transceiver Station，BTS）。
3. 网络和交换子系统（Network and Switching Subsystem，NSS）：包括移动服务交换中心（Mobile Services Switching Center，MSC）、家用服务子系统（Home Location Register，HLR）、访问擦除子系统（Visitor Location Register，VLR）和鉴权中心（Authentication Center，AuC）等。
4. 运营支持子系统（Operations Support Subsystem，OSS）：包括设备管理系统（Equipment Management System，EMS）和运营支持系统（Operations Support System，OSS）。
二、GSM通信原理GSM通信原理主要包括移动台注册过程、通话过程和短信传送过程。
1.移动台注册过程：移动台通过BTS与BSC建立无线连接，并向MSC发送注册请求，由MSC将移动台的位置信息存储并将其分配给一个可用的频道。
2.通话过程：通话过程包括呼叫建立、通话和呼叫释放三个阶段。
呼叫建立阶段包括寻呼、分配信道和呼叫确认。
GSM路测培训教材剖析.
5. 单方通话、串话率，定义：（单方通话总次数+串话总次数） /接通总次数×100％ （主叫）
CQT问题分类讨论－接通
接通率:呼叫未接通
1. 检查小区SDCCH、TCH是否拥塞 2. 该小区是否SDCCH掉话高 3. MA_FAIL_FROM_MS高 4. 查看I_O_I 和 BER是否有干扰. 5. 检查PATH_BALANCE统计项 6. 检查载频硬件问题及功率是否平衡等 7. 被叫是否在做位置更新.
例1: SD 拥塞的消息历程
DT分析流程－掉话
掉话定义：占用上TCH后没有收到Disconnet或Channel Release消息而回到空 闲状态。（DT测试规范定义的掉话为有connect消息后的不正常释放）。
DT分析流程－掉话
DT分析流程－覆盖差
3、信号覆盖差分析
定义：1、通常认为接近或低于测试规范定义的有效覆盖电平即认
DT分析流程－呼叫接续
DT分析流程－呼叫接续
未接通事件分析
可能原因分析:
-接收电平低于RXLEV_ACCESS_MIN -SDCCH拥塞(尤其要检查LOCATION UPDATE是否正常,防止 繁忙的道路成为LAC的边界) -鉴权加密失败 -RF丢失 -VLR,HLR故障 -SDCCH干扰 -A接口或TCH拥塞 -TCH干扰,基站硬件(尤其是天线)连接错误,分配失败高 -被叫用户忙,呼叫早释,呼叫无应答,被叫号码错,被叫关机
DT分析流程－呼叫接续
1、呼叫接续分析 呼叫正常接续为从主叫发出Channel Request到收到Connect消息进行通话，否则 需要分析主被叫呼叫建立过程的信令流程，来分析出现未接通的现象（DT测试规 范规定：Channel Request和CM SERVICE REQUEST同时出现才计为一次试呼）。
课程11-GSM路测知识--tems
Upgrade the trouble shooting list
Page 12
第一章 路测概述
第二章 测试软件TEMS介绍
Page 13
TEMS Investigation简介
TEMS Investigation是一பைடு நூலகம்用于实时诊断的空口测试工具 ，用于排除故障、验证、优化和维护移动网络。所有收集 的数据全部实时显示，并可与站点信息配合使用，加强故 障排查能力。它可以监测语音信道，也可以监测基于电路 交换（CSD/HSCSD）和分组交换（GPRS/EDGE）连接的数据 传送。可以计算分组交换网络的KPI指标以对网络运行状态 做出准确公正的比较。
Page 5
路测的测试方式
通话漫游测试：网络无线质量普查评估 强制切换（通话测试状态）：利用切换关系改善通话质量 锁频切换（空闲状态）：调查单个小区或载频无线覆盖
自动拨号测试：CQT拨打测试（被叫号、时长、间隔、次数拨打）
双频测试：GSM900 和 GSM1800 通话测试 对比测试：多厂家对比评估测试
扫频测试： GSM900 和 GSM1800 信道场强测试
Page 6
路测的优缺点
优点：路测同时对GPS信号进行采集，能够确切地定位到具体
的道路和地点，因此能够准确的发现现网存在的问题，得到第
一手的原始测试数据，这是用信令仪表、后台统计数据所不能
做到的。
缺点：不能对上行信号和电平进行测试、不能了解到具体的切 换原因、少量的测试数据具有典型的意义但不具有统计意义、 测试数据的获取成本较高等。
Azimuth,Height,Location,Tilting
GSM路测分析知识
GSM路测分析知识●GSM路测分析知识 (1)●路测分析主要问题 (1)●重选不及时 (1)●切换不及时 (1)●越区覆盖 (1)●频点干扰 (1)●邻区问题 (1)●弱覆盖 (1)●天馈是否接反 (1)●直放站 (1)●信令信道切换允许（可选是/否）： (1)●信道拥塞 (2)●无线接通率 (2)●TCH拥塞率 (2)●路测分析主要问题——弱覆盖，越区覆盖，切换（切换失败，切换不及时，未切换，乒乓切换），话质差，天馈问题（天馈接反，小区实际覆盖不符合小区规划），硬件问题（告警等）。
频点干扰可能引起上述诸多问题。
●重选不及时——引起掉话、切换失败、质差——调小目标小区CRO（OFFSET值）,PT( 小区重选惩罚)置为0。
●切换不及时——拖着信号导致话质差或掉话），调整切换门限和小区间切换磁滞。
●越区覆盖——下压越区小区的下倾角，改善过覆盖现象。
——根据TA值和地图中实际测量距离，可以判断是越区覆盖还是站点经纬度有误●频点干扰——引起质差，可导致掉话，覆盖良好质量很差。
●邻区问题——冗余的邻区（导致切换混乱、切出使切入难等）可以删除，特别是在高速和机场路等专线上。
●弱覆盖——引起掉话、切换失败、质差——调整天线下倾角，基站功率，增加新站，开启RRU 拉远（室内和隧道较为常见）。
●天馈是否接反——小区背向信号很强——需要详细的对基站进行的环绕测试才能确认。
●直放站全部频点有强干扰——如果下挂直放站，由直放站产生的干扰，在排查时，要断开与直放站的连接，不是关闭电源，因为就算关闭电源，其负载还是存在，干扰也还存在，无法定位。
●信令信道切换允许（可选是/否）：——是，即MS在起呼占有SD信道可以切换，可一定程度上缓解切换失败或切换不及时，虽有好处，但会占有网络资源，因此应该慎用。
——无线接通率=（1-SDCCH拥塞率）*（1-TCH拥塞率）●TCH拥塞率TCH拥塞率(包括切换)=TCH占用失败次数(包括切换) / TCH占用请求次数(包括切换)*100%TCH拥塞率(不包括切换)=TCH占用失败次数（不包括切换）/TCH占用请求次数（不包括切换）*100%。
