宝元系统简易操作指南

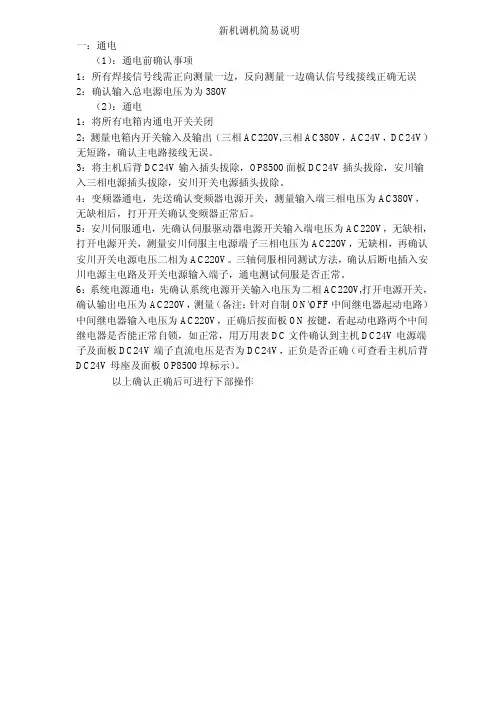

宝元系统 调机简易说明 铣床
新机调机简易说明一：通电（1）：通电前确认事项1：所有焊接信号线需正向测量一边，反向测量一边确认信号线接线正确无误2：确认输入总电源电压为为380V（2）：通电1：将所有电箱内通电开关关闭2：测量电箱内开关输入及输出（三相AC220V,三相AC380V，AC24V，DC24V）无短路，确认主电路接线无误。
3：将主机后背DC24V输入插头拔除，OP8500面板DC24V插头拔除，安川输入三相电源插头拔除，安川开关电源插头拔除。
4：变频器通电，先送确认变频器电源开关，测量输入端三相电压为AC380V，无缺相后，打开开关确认变频器正常后。
5：安川伺服通电，先确认伺服驱动器电源开关输入端电压为AC220V，无缺相，打开电源开关，测量安川伺服主电源端子三相电压为AC220V，无缺相，再确认安川开关电源电压二相为AC220V。
三轴伺服相同测试方法，确认后断电插入安川电源主电路及开关电源输入端子，通电测试伺服是否正常。
6：系统电源通电：先确认系统电源开关输入电压为二相AC220V,打开电源开关，确认输出电压为AC220V，测量（备注：针对自制ON\OFF中间继电器起动电路）中间继电器输入电压为AC220V，正确后按面板ON按键，看起动电路两个中间继电器是否能正常自锁，如正常，用万用表DC文件确认到主机DC24V电源端子及面板DC24V端子直流电压是否为DC24V，正负是否正确（可查看主机后背DC24V母座及面板OP8500埠标示）。
以上确认正确后可进行下部操作二：参数汇入功能1：DOS下参数导入功能备注说明：插拔CF卡时请在关机壮态，不然会损坏CF卡或系统。
（1）：开机时按显示器下方从左边数起第四个按键，不停的重复按下松开至到进入DOS,显示器显示C:\（510以下系列系统需要进入系统画面后，按相对标后输入＄Q回车后进入DOS）（2）：进入DOS画面后输入D：按回车（3）：输入MP按回车，系统自动会上传备份文件到指定目录。
宝元 m520i 系统使用手册 简体中文版
操作手冊
2010/5 版本：V04.00.001(4408210042)
Leading Numerical Controller
LNC Technology Co., Ltd.
LNC-M520 系列
目
錄
目
錄
概要.......................................................................................................... 1
2.4.1 絕對座標畫面..................................................................................................................25 2.4.2 相對座標畫面..................................................................................................................26 2.4.3 機械座標畫面..................................................................................................................27 2.4.4 座標量測.........................................................................................................................28 2.4.5 離開系統畫面..................................................................................................................29 2.5 程式機能（PROG）....................................................................................................................30 2.5.1 現行程式.........................................................................................................................31 2.5.2 背景程式.........................................................................................................................37 2.5.3 檔案總管.........................................................................................................................38 2.5.4 程式核對.........................................................................................................................44 2.5.5 手動輸入.........................................................................................................................45 2.5.6 通訊連線（RS232）.......................................................................................................46 2.5.7 DNC 直接傳輸加工功能.................................................................................................50 2.6 補正機能（OFFSET） ................................................................................................................51 2.6.1 刀具補正.........................................................................................................................51 2.6.2 巨集變數.........................................................................................................................52 2.6.3 座標系設定 .....................................................................................................................53 2.7 銑床 EASY-CAM .........................................................................................................................55 2.7.1 前言 ................................................................................................................................55
LNC-Bend8000宝元系统说明书
弯管机说明书1. 手动页面按钮的下方的小长条是各个位置的指示灯。
1、主模夹：按下使其高亮（绿色）显示，使其夹紧。
主模松：按下使其高亮（绿色）显示，使其松开。
2、其他油缸或汽缸导模、三维夹、进芯、助推、机头进、机头退、上模、下模的操作和夹模相同；3、定位功能：当按下送线或转角或弯管，当点亮后，可输入速度百分比，定位位置，然后按下定位，会自动跑到输入的定位位置。
4、＋、－：对选中的轴做移动动作，速度由所选轴下面的速度%来决定。
5、气缸重置：按下此按键，所有的汽缸复位，回原点时，会先把所有汽缸复位掉。
6、机械原点：首次开机，需要回原点，按下此键，各个轴回依照系统设定的速度执行回原点动作，当有汽缸未复位时，会触发“气缸没有复位，不能回原点”警报，按下气缸复位键，再执行回原点动作。
7、现在位置：上面显示对应伺服轴当前的机械位置；2.程式页面模具到管前端距离：可设置模具跟管前端的距离，为了计算总长。
机械行程：可输入机台的机械行程，便于系统能自动计算出尾料长度。
管径：输入目前加工管件的直径。
1、第一点X坐标：可设定第一点X轴的坐标2、第一点Y坐标：可设定第一点Y轴的坐标3、第一点Z坐标：可设定第一点Z轴的坐标4、档案名称：显示当前加工程式的档案名5、图形预览：按下此键后，会跳到图形模拟页面6、转成YBC: 由坐标数据转换成动作数据7、转成YBC（反向弯曲）: 由坐标数据转换成动作数据3. 自动页面1．档案名称：可显示当前加工的档案名称2．总数量：可显示机台加工的总数量3．设定产量：可设定预加工的产品数量4．当日数量：可显示当日加工的数量5．上料时间：在加工完一个程式后，各轴回待机点后，上料等待时间6．下料时间：在加工完一个程式后，各轴回待机点前，下料等待时间7．半自动：当进入到自动页面后，默认为半自动模式，当按下此按键后，会变成全自动模式8．单步：当按下单步按钮后，会执行单步动作9．弯曲角度、弯曲速度%：显示当前弯曲的角度，弯曲速度可按照%来调整。
数控车床宝元系统操作方法
数控车床宝元系统操作方法
1. 开机和准备
a. 将电源插头插入插座并打开电源开关。
b. 按下系统面板上的RESET按钮以回到程序的启动状态。
c. 将夹板和工件放置在适当的位置上。
2. 手动操作
a. 选择“手动方式”，在面板上选择“原点设置”和“坐标系”，然后选择“手动运行”。
b. 选择所需的刀具，设置相关的切削参数，如切削速度、进给速度、刀具半径等。
c. 用手动调整按钮或手动手柄对刀具和工件进行位置校准和调整。
d. 在调整好位置后，使用面板上的“手动运行”按钮来启动加工操作。
3. 自动运行
a. 选择“自动方式”并加载所需的程序。
b. 设置相关的切削参数，如切削速度、进给速度、刀具半径等。
c. 检查程序的准确性和完整性。
启动程序以开始加工操作。
4. 编辑和修改程序
a. 使用编辑器在程序中插入或删除刀具号、路径、切削参数等代码。
b. 手动添加或删除切削路径，或对程序中的某些部分进行修改。
c. 检查程序准确性并保存修改后的程序。
5. 停机
a. 在完成加工任务后，关闭机床并将工件从夹板中取出。
b. 将机床清洁干净，并进行必要的维护和保养。
c. 关闭电源开关并拔出电源插头，完成操作。
宝元系统M600I操机步骤[教材]
![宝元系统M600I操机步骤[教材]](https://img.taocdn.com/s3/m/10bea1fd541810a6f524ccbff121dd36a32dc499.png)
LNC-M600I操机步骤在操机前，请认真阅读下面的操作步骤，如果有疑问请迅速联系我公司，否则由于误操作造成的故障，我们将根据故障的轻重由你们负部分或全部的责任。
一、开机1、在开机之前要先检查机床状况有无异常，冷油机是否准备好，润滑油是否足够，气压压力是否足够等等，如一切正常，即可开机。
2、先按下急停开关，开稳压器、冷油（水）机等辅助设备电源开关，然后合上机床总电源开关。
3、按下开机(OP面板右下角绿色键) 开关，等待数秒后机床启动完成，松开急停开关。
二、回原点进入系统以后，在模式选择（MODE SELECT）中选择原点复归模式（HOME/ZRN）,再按程式启动（CYCLE START）键(OP面板左下角绿色键)即可。
注意：为了保护机床和误操作，开机应该直接回原点，不要移动轴。
假如开机以后不回原点，系统会报开机尚未回原点的警告，只有执行回原点操作才能消除，而且在未归原点状态下只有手轮可让机床移动，其它模式禁止使用。
三、安装工件、刀具装好刀具，再在“手动”模式下，按下“F1”按钮，即可将刀柄装入主轴。
注意：一定要在“手动模式”下，才能装刀或卸刀；“手动模式”是指手动连续进给（JOG）、手动快速连续进给（RAPID）、原点复归模式（HOME/ZRN）、手轮操作模式（MPG/HANDLE）；任意选择这四种模式中任一种都可以。
四、设置加工坐标原点和对刀对于分中的方法，本系统提供两种绝然不同，各有所长，都异常方便的分中方法。
方法一：（适用范围：每换一次刀就对一次刀；使用时先分中，后对刀。
）在“OFFSET”菜单下选择“坐标系”，即可进入分中界面。
根据你加工毛胚的需要，选择“矩形中心”、“圆形中心”或“教导输入”。
下面以“矩形中心”举个例子：点击“矩形中心”进入对应的分中界面以后，通过方向键“←”、“→”选择你需要的分中坐标G54、G55等等。
接着：a、移动X轴，使刀具或分中棒与平行于Y轴的一工件边相触，然后按下“X1设入”；b、移动X轴，使刀具或分中棒与平行于Y轴的另一工件边相触，然后按下“X2设入”；c、移动Y轴，使刀具或分中棒与平行于X轴的一工件边相触，然后按下“Y1设入”；d、移动Y轴，使刀具或分中棒与平行于X轴的另一工件边相触，然后按下“Y2设入”；e、刷Z轴平面(即加工坐标原点Z0)，选择“手动资料输入模式（MDI）”，输入“G36”，按右边的“登录”，并按“程式启动”键，机器自动完成取基准面的操作。
宝元操作说明新版
1.1宝元528（5800）系统面板1.2功能区群组1.3模式功能区1.4按键区等2宝元528（5800）系统操作使用2.1一般操作流程：1）开机---回机床原点---工件分中----对刀-----拷贝加工程序----选择程序进行开档---切换到自动模式（自动模式）---手轮模拟(F2)-----启动（CYCLE START）2）回原点：ZRN---启动(CYCLE START)(直到面板上HOME指示类亮为止，表示回原点完成3）分中：补偿----座标系设定----矩形中心---设X1,X2,Y1,Y2,（为四面分中）对刀：补偿---座标系设定----一般设定---设Z。
5）拷贝程序：编辑模式---PROG—档案总管---复制档案----选择E或Z盘----选择要加工的文件名----确定文件名----将加工文件进行开档。
2.2常用命令：1）移动至要加工工件的中心点（下例为：G54座标系来说明的）按下《手动输入》输入“G54G0X0Y0”--按下《登录》--按下《启动（CYCLE START）》2）输入主轴转速手动输入—输入“M3S10000”---登录----启动（CYCLE START）;M3表示主轴正转，S10000表示转速值为每分钟10000转。
3）加工前座标偏移（机床重启后数值不变，应注意在加工另一工序时改为0）补偿---座标系设定----移动光标至0座标系----输入您想要偏移的轴及值---确定（按回车键）（例如：输入“Z10”,表示在G54座标系的基础上将Z轴抬高10MM。
）4）加工中偏移座标（手轮中断，机床重启后自动归0）按下程序暂停（FEED HOLD,灯亮）---F3(手轮中断)---按下座标---按下《手轮中断》----用手轮移动你想要偏移的轴和值。
注：A:未重新启动时，这偏移值仍然有效，在加工另一工序时应用手轮中断功能将该手轮移动值移动为零。
B:手轮中断有模式控制锁定的，在自动模式（自动模式）下的程序暂停的情形下，按下操作面板上的F3才能启动手轮中断功能（手轮插入功能）。
宝元系统基本操作教学文案
宝元系统基本操作宝元系统基本操作一设定加工坐标系：1）OFFSET→坐标系→选择（G54 G55…Gnn）→1选择分中功能或教导输入或手动输入（数值前面要加X或Y或Z）二求落差：1)把刀尖移动到Z轴加工坐标点（一般是定在夹具表面）→MDI→PROG→输入G36→按复位键（RESET）→登录→按两下启动键（CYCLISTARET）。
注意：手动输入的程式必须按登录后方可执行三测量刀长：1）MDI（手动输入模式）→PROG→输入M06T1→登录→按启动2）如果是多把刀连在一起加工的程式，则可以在刀具（D）前面加M06Tn（n数值不能为0或同一个数值而且Tn与相邻Hn的n数值要一致）四打开加工程式：1）EDIT（程式编辑模式）→PROG→档案总管→选择需要加工的程式文件名→按回车键（确定）五启动加工：1）MEM（自动模式）→按启动键→执行加工六接点1）MEM→PROG→程式再启→输入断点序号→按回车键→重启搜寻→启动加工七按键的功能定义：1）POS：坐标群组2）PROG：程式群组（所有与程式有关的文件都在此群组内，包括程式档案手动输入程式等3）0FFSET:补正群组（包括G54 G55…分中教导输入坐标等）4）CAM：程式群组（用作图形辅助编辑加工，现不用）5）DGNOS:诊断功能及机械即时信息6）SOFTPL:软件面板开关选择（一般不用）7）PARAM:参数群组(包含所有的参数，如用户参数里的润滑泵开启与关闭的时间设定8）MPG：手轮模式9）CYCLESTART:程式启动按钮10）FEEDHOLD:程式停止11）CAN：删除键12）Space：空格键八本地网络设置：。
宝元系统操作方法
G36落差M36T1对刀M3S+主轴转速G43H1刀补G90G54X0Y0找工件中心
MPG手轮ZRN原点JOG手动EDIT程式编辑模式MEM加工模式DRK手轮模拟
MDI半自动模式CAN删除《POS机械坐标、相对坐标、绝对坐标画面》
PROG程式界面OFFSET坐标系画面
操作方法
一、分中
1.先把主轴转起来，按MDI再按PROG进入编辑画面，然后输入（M3S+主轴转速）输
入后就登陆。
登陆后按启动。
2.按OFFSET进入到坐标画面，找到坐标系，把光标移到相对应得坐标上面，然后再找
到矩形分钟，按手轮模式对应X1，X2，Y1，Y2四个面分好中。
二、设Z轴落差
1．先把工件表面手动刷平，刷平之后Z轴不要动，把X轴或Y轴移出来按复位把机器停了。
2．按MDI再按PROG进入编辑画面，然后输入G36输入后就登陆。
登陆后按启动。
三、对刀
1．按MDI再按PROG进入编辑画面，然后输入M36T1输入后就登陆。
登陆后按启动。
四、找程式
1.按EDIT程式编辑模式，按PROG程式界面。
2.再按档案总管，在档案总管里面找到对应的程式按回车输入。
五、执行加工
1.按MEM加工模式，再按DRK手轮模拟，然后按启动。
2.用手轮摇到正确后把手轮模拟按开。
M,astercam
+3 -2 +4 +2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宝元簡易操作步驟
一：分中
(1)工件矩形分中（四邊形）
按OFFSET→按座標系→選擇G54-G59坐標→按矩形中心→靠工件左邊→按X1設入→靠工件右邊→按X2設入→靠工件前邊→按Y1設入→靠工件後邊→按Y2設入→按返回→OK
(2)工件圓形分中（圓柱形）
按OFFSET→按座標系→選擇G54-G59坐標→按圓形中心→靠圓形一點（第一點）→按P1設入→第一點移動到120度→按P2設入→第一點移動到240度→按P3設入→按返回→OK
(3)工件分中（直接抄工件位置機械坐標X軸）
按OFFSET→按座標系→選擇G54-G59坐標→按教導輸入→確認X軸中心位置→按X1設入→按返回→OK
(4)工件分中（直接抄工件位置機械坐標Y軸）
按OFFSET→按座標系→選擇G54-G59坐標→按教導輸入→確認Y軸中心位置→按Y1設入→按返回→OK
(5)工件分中（直接抄工件位置機械坐標Z軸）
按OFFSET→按座標系→選擇G54-G59坐標→按教導輸入→確認Z軸中心位置→按Z1設入→按返回→OK
二：Z軸刀補設定
（1）對刀儀自動抄數（1號刀為例）
量工件到對刀儀落差：每一個件第一次需要按此部操作，剎工件平面→按MDI→按PROG→輸入G36→按登錄→按啟動加工→執行完成後及OK
自動對刀：換好刀→按MDI→按PROG→輸入M36T1→按登錄→按啟動加工→執行完成後及OK
備注：自動對刀需要確認G54-G59確認Z軸坐標為0，流程→按OFFSET→按座標系→選擇對應坐標系→如為0返回→不為0設入Z0→OK
再程序裡加入G43H1及可調出刀補資料。
（2）直接設入Z軸坐標
按OFFSET→按座標系→選擇對應坐標系→設入Z0→OK
三：自動加工
（1）開檔案：按EDIT→按PROG→按檔案總管→選擇程序→按回車→檔案已開啟OK
（2）自動加工：按EME→按SOFTPL→按手輪空跑（燈亮）→按啟動加工→確認程序及動作正常後→關手輪空跑（燈滅）
四：手動輸入（M3S1500開主軸為例）
按MDI→按PROG→輸入M3S1500→按登錄→按啟動加工→執行完成後OK。
