抽油烟机工作原理和内部构造

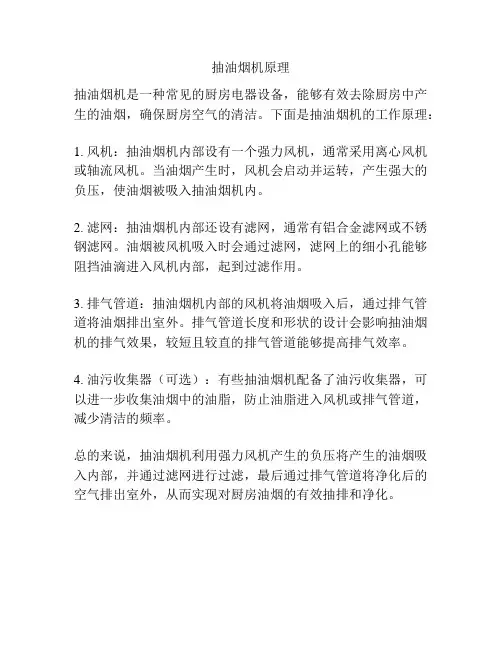

抽油烟机原理
抽油烟机原理
抽油烟机是一种常见的厨房电器设备，能够有效去除厨房中产生的油烟，确保厨房空气的清洁。
下面是抽油烟机的工作原理：
1. 风机：抽油烟机内部设有一个强力风机，通常采用离心风机或轴流风机。
当油烟产生时，风机会启动并运转，产生强大的负压，使油烟被吸入抽油烟机内。
2. 滤网：抽油烟机内部还设有滤网，通常有铝合金滤网或不锈钢滤网。
油烟被风机吸入时会通过滤网，滤网上的细小孔能够阻挡油滴进入风机内部，起到过滤作用。
3. 排气管道：抽油烟机内部的风机将油烟吸入后，通过排气管道将油烟排出室外。
排气管道长度和形状的设计会影响抽油烟机的排气效果，较短且较直的排气管道能够提高排气效率。
4. 油污收集器（可选）：有些抽油烟机配备了油污收集器，可以进一步收集油烟中的油脂，防止油脂进入风机或排气管道，减少清洁的频率。
总的来说，抽油烟机利用强力风机产生的负压将产生的油烟吸入内部，并通过滤网进行过滤，最后通过排气管道将净化后的空气排出室外，从而实现对厨房油烟的有效抽排和净化。
抽油烟机的结构分析
目录一、1.产品外形图—————————————— 22.产品标准名称—————————————— 2二、产品结构总图—————————————— 21.吸油烟机排除油烟的原理—————————— 32.吸油烟机的空气流体力学原理依据———————— 33.各部件原理解释————————————— 4三、产品爆炸图—————————————— 51．整机爆炸图—————————————— 5 2．内部元件爆炸图———————————— 5四、机械传动原理—————————————— 6五、电器传动原理图—————————————— 6六、小结—————————————— 6抽油烟机的结构分析一、1.产品外形图图1：森太风驰系列侧吸式CXW-B168型抽油烟机照片2.产品标准名称Setir/森太风驰系列侧吸式抽油烟机CXW-B168加强版二、产品结构总图图2：抽油烟机结构图1.吸油烟机排除油烟的原理：虽然采用自然通风的方式也能排除一定量的油烟，但是总体效果不是十分明显，特别是在现代住宅封闭情况普遍较好的情况下，利用吸油烟机来强制清除室内油烟，几乎是防止或减少室内油烟污染状态唯一比较有效的手段。
空气是一种流体，具有受热后体积会膨胀、压强相应会降低的特性，这样周围的冷空气就会流过来补充，于是就形成了“风”。
风可以吹散烟尘是大家都知道的常识，所以吸油烟机可以说是一种利用人工形成的微型“人造风”来驱除油烟的家电产品。
如果能用“人造风”及时地把油烟从居室环境中排除，就不会对室内环境造成污染或者大大地减轻油烟对人们的不利影响。
油烟实际上也是热空气，具有遇热上升的特点，于是人们就利用油烟这种遇热上升的特点来排除油烟。
只要在油烟上升扩散的必经之路上安装一台引导油烟流动的装置，就可以实现这个目标。
吸油烟机是采用“空气负压”原理工作的。
在一个金属机身内安装一只或两只电动叶轮，当叶轮高速旋转时，就会在吸油烟机进气口的周围形成一个引导油烟进入吸油烟机内的空气负压区,油烟就会不停的被“吸”入吸油烟机中，吸油烟机就像是一台安装在厨房中的“气体泵”源源不断地吸取油烟排放出去。

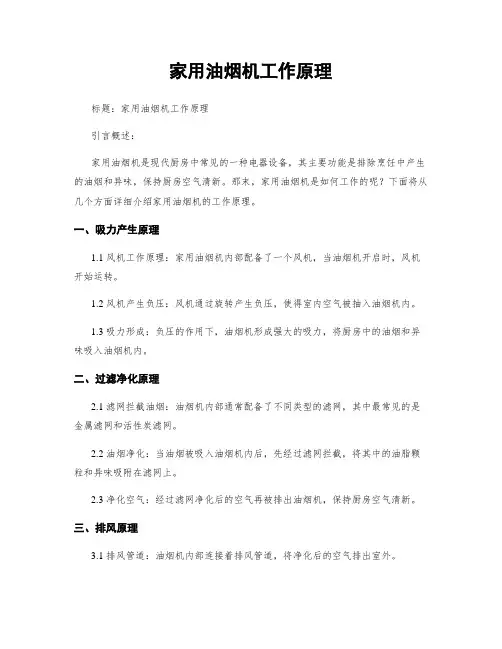

家用油烟机工作原理
家用油烟机工作原理标题：家用油烟机工作原理引言概述：家用油烟机是现代厨房中常见的一种电器设备，其主要功能是排除烹饪中产生的油烟和异味，保持厨房空气清新。
那末，家用油烟机是如何工作的呢？下面将从几个方面详细介绍家用油烟机的工作原理。
一、吸力产生原理1.1 风机工作原理：家用油烟机内部配备了一个风机，当油烟机开启时，风机开始运转。
1.2 风机产生负压：风机通过旋转产生负压，使得室内空气被抽入油烟机内。
1.3 吸力形成：负压的作用下，油烟机形成强大的吸力，将厨房中的油烟和异味吸入油烟机内。
二、过滤净化原理2.1 滤网拦截油烟：油烟机内部通常配备了不同类型的滤网，其中最常见的是金属滤网和活性炭滤网。
2.2 油烟净化：当油烟被吸入油烟机内后，先经过滤网拦截，将其中的油脂颗粒和异味吸附在滤网上。
2.3 净化空气：经过滤网净化后的空气再被排出油烟机，保持厨房空气清新。
三、排风原理3.1 排风管道：油烟机内部连接着排风管道，将净化后的空气排出室外。
3.2 排风口设计：排风口通常设计在厨房墙壁或者屋顶上，确保排出的空气不会再次进入室内。
3.3 排风效果：排风管道的设计和排风口的位置会影响排风效果，需要合理规划以确保排风效果。
四、智能控制原理4.1 按钮控制：普通家用油烟机配备有按键控制面板，可以通过按键控制油烟机的开关、风速等功能。
4.2 智能感应：部份高端油烟机还配备有智能感应技术，可以通过手势或者声音控制油烟机的开关。
4.3 定时功能：一些油烟机还具有定时功能，可以根据需要设定工作时间，实现自动开关机。
五、维护保养原理5.1 定期清洗：油烟机滤网需要定期清洗，以保持其吸附能力和净化效果。
5.2 检查排风管道：定期检查排风管道是否阻塞，保证排风畅通。
5.3 定期维护：定期维护油烟机的风机和其他部件，确保其正常运转。
结论：通过以上分析，可以看出家用油烟机的工作原理主要包括吸力产生、过滤净化、排风、智能控制和维护保养等几个方面。
油烟机工作原理
油烟机工作原理
油烟机是厨房必备的家电设备，它能够有效捕捉、收集厨房中油烟及污染物，将它们
排出室外环境，让厨房保持乾净，空气清新。
油烟机的工作原理如下：
1、吸入油烟及污染物：油烟机利用抽气原理，把厨房中的油烟和污染物吸入到烟道里，送入油烟机中。
2、油滤：油烟机里面有一个油滤，它能够有效吸附厨房中的油烟。
油烟飘入油烟机，油滤就能将油烟附着在滤网上，使油烟过滤掉。
3、鼓风：油烟机内会有一台鼓风机将带有油烟的烟气腔体吹出，进行混合排出。
4、滤网：滤网分为上滤网和下滤网，下滤网上的烟叶可以阻绝大多数的油烟，清净
的空气可以继续送入上滤网，上滤网上的可活性炭还可以捕捉小颗粒物和甲烷等有害气味
物质，从而将厨房中有害气体完全阻隔于室外。
5、抽气：抽气原理是烟气腔体会被影响，使空气流入就有新鲜空气，使油烟在腔体
内循环，一定数量的油烟才能从抽气机输出。
6、排出：最后，油烟机会将带有油烟的烟气通过导管排出空气外，而在导管管道外，还可以安装烟囱，将有害的烟囱外扩散，使油烟排出室外。
以上就是油烟机的工作原理。
油烟机的发展使厨房吸油烟的能力大大增强，带来了舒
适的厨房环境，因此它已经被广泛用于人们的家庭及餐饮等行业。
油烟机工作原理
油烟机工作原理油烟机是厨房中常见的电器设备，它的主要功能是排除厨房中产生的油烟和异味，保持厨房空气的清洁和舒适。
油烟机的工作原理涉及到风机、过滤器和排气管道等组件的协同作用。
1. 风机油烟机中的风机是其核心部件，主要负责产生强风，将厨房中的油烟和异味吸入油烟机内部。
风机通常由电机和叶轮组成。
当油烟机启动后，电机带动叶轮高速旋转，产生负压，使油烟和异味被吸入油烟机内部。
2. 过滤器油烟机中的过滤器起到过滤油烟和异味的作用。
根据不同的工作原理，过滤器可以分为油网过滤器和活性炭过滤器两种类型。
- 油网过滤器：油网过滤器通常位于油烟机的进风口处，由一层或多层金属网格组成。
当油烟通过油网过滤器时，油脂会被网格拦截，从而防止油脂进入风机和排气管道，同时保护风机不受油污的影响。
- 活性炭过滤器：活性炭过滤器通常位于油烟机的排风口处，由一层或多层活性炭组成。
活性炭拥有较大的比表面积，能够吸附油烟中的异味分子，使空气更加清新。
活性炭过滤器通常需要定期更换，以保持其吸附效果。
3. 排气管道油烟机中的排气管道起到排放油烟和异味的作用。
排气管道通常连接在油烟机的排风口处，并延伸至室外。
通过排气管道，油烟和异味被排放到室外，保持室内空气的清洁。
在油烟机的工作过程中，风机产生的强风将油烟和异味吸入油烟机内部，经过过滤器的过滤作用后，清洁的空气再通过排气管道排放到室外。
这样，油烟机能够有效地净化厨房空气，提供一个清洁、舒适的烹饪环境。
需要注意的是，油烟机在使用过程中应定期清洗和维护，以确保其正常工作和过滤效果。
清洗过滤器可以使用清洗剂或清水，彻底清除油脂和污垢。
同时，定期更换活性炭过滤器也是必要的，以保持油烟机的吸附效果。
总结起来，油烟机的工作原理是通过风机产生负压，将厨房中的油烟和异味吸入油烟机内部，经过过滤器的过滤作用后，清洁的空气再通过排气管道排放到室外。
这样，油烟机能够有效地净化厨房空气，提供一个清洁、舒适的烹饪环境。
抽油烟机的工作原理
抽油烟机的工作原理
抽油烟机的工作原理可以分为以下几个步骤：
1. 启动电机：当使用者进行烹饪时，抽油烟机会通过启动电机来开始运行。
2. 吸入烟雾：电机的启动会驱动抽油烟机内的风叶旋转，产生强大的气流。
这个气流可以吸入烹饪过程中产生的烟雾、油烟和异味。
3. 过滤烟雾：抽油烟机内部通常会设置一个或多个过滤系统。
常用的过滤系统包括滤网和活性炭过滤器。
滤网通常用于捕捉油烟，而活性炭过滤器则用于吸附异味。
4. 排放净化后的空气：经过过滤后，烟雾中的油烟和异味会被捕捉或吸附。
净化后的空气会被抽油烟机从机身内部排出，悬挂在厨房悬挂墙壁外。
5. 清洁维护：由于长时间的使用会使抽油烟机内部的过滤系统逐渐堵塞，因此需要定期对抽油烟机进行清洁和维护，以确保其正常的工作效果。
需要注意的是，不同类型的抽油烟机可能会有略微不同的工作原理，具体原理可能还会受到具体品牌和型号的影响。
在购买和使用抽油烟机时，建议参考产品说明书或咨询专业人士，以充分了解其工作原理和操作方法。
抽油烟机的工作原理
抽油烟机的工作原理
抽油烟机是厨房中常见的家用电器，其作用是排除烹饪过程中产生的油烟和异味，保持厨房空气清新。
那么，抽油烟机是如何实现这一功能的呢？接下来，我们就来详细介绍一下抽油烟机的工作原理。
首先，抽油烟机的工作原理主要依靠风机的作用。
当我们开启抽油烟机时，风
机开始工作，产生负压环境。
这样，厨房中的油烟和异味就会被吸入抽油烟机内部。
其次，抽油烟机内部的滤网也起着非常重要的作用。
在油烟和异味被吸入抽油
烟机后，它们会先经过铝合金过滤网的过滤，这个过程可以有效地将大部分的油烟颗粒和异味分子截留下来，从而净化空气。
除了铝合金过滤网，一些高端的抽油烟机还会配置油网过滤器。
这种过滤器利
用静电吸附原理，可以更加彻底地过滤掉油烟中的微小颗粒和异味分子，让排出的空气更加清新。
此外，一些抽油烟机还会采用活性炭过滤器。
活性炭是一种具有极强吸附能力
的材料，它可以有效吸附油烟中的异味分子，让排出的空气更加清新、无异味。
最后，抽油烟机还会通过排风管道将净化后的空气排出室外。
通过排风管道，
油烟和异味就能够被迅速、高效地排出室外，不会再滞留在厨房内部，保持室内空气清新。
综上所述，抽油烟机的工作原理主要包括风机产生负压环境、过滤网过滤油烟
和异味、活性炭吸附异味分子以及排风管道排出净化后的空气。
这些工作原理共同作用，保证了抽油烟机能够有效地排除厨房中的油烟和异味，让厨房空气保持清新。
希望通过本文的介绍，您对抽油烟机的工作原理有了更加清晰的认识。
抽油烟机结构原理
抽油烟机结构原理
油烟机是一种用来排除厨房中产生的油烟、异味和烟雾的设备。
它的结构原理主要包括以下几个部分：
1. 风机：油烟机内部安装有一台电机驱动的风机，通常位于抽油烟机的中央位置。
风机的作用是产生负压，将油烟和异味通过抽风管道排出室外。
2. 油烟过滤层：在风机上方，油烟机内部还设置有一个油烟过滤层。
这个过滤层一般采用不锈钢材料制成，其表面有很多小孔和螺旋形通道，能够有效地阻拦并收集油烟中的油脂颗粒。
3. 活性炭过滤层：在油烟过滤层的上方，有时还会添加一个活性炭过滤层。
活性炭可以吸附部分有害气体和异味，提高油烟机的净化效果。
4. 照明灯：油烟机通常还配置了一个或多个照明灯，用于照亮炉灶区域，方便厨房操作。
工作原理如下：
当炉灶上的火焰点燃后，产生的油烟和烟雾会通过抽油烟机周围的开口进入到机内。
风机开始工作，产生的风力将油烟和烟雾吸入油烟机内部。
首先经过油烟过滤层过滤，大部分的油脂颗粒被收集在过滤层上，并使空气中的油烟减少。
接着，如果有活性炭过滤层，空气中的有害气体和异味会在活性炭上被吸附。
最后，净化后的空气经由风机推动，从油烟机的排风管道
排出室外，完成油烟的排除。
需要注意的是，油烟机的使用效果与使用后的清洁情况也有一定关系。
如果油烟机的油烟过滤层和活性炭过滤层长时间不进行清洗或更换，会导致油烟机净化效果下降，油烟和异味无法有效排除。
因此，定期对油烟机的过滤部分进行清洗和维护是保持油烟机正常工作的重要步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抽油烟机工作原理和内部构造/.html1楼：抽油烟机工作原理和内部构造悬赏分：100 - 解决时间：2007-9-4 13:13抽油烟机工作原理最好有内部构造图的问题补充：全是垃圾答案，2楼：原理是利用气压差来带动空气流动由风机系统、控制系统、滤油装置、外壳与悬吊装置组成3楼：抽油烟机工作原理抽油烟机由风机系统、控制系统、滤油装置、外壳与悬吊装置等组成。
抽油烟机的控制系统由四至五挡琴键开关连接有关元件构成，四挡可进行高速、低速、停止及照明控制；五挡琴键增加中速挡。
带有自动报警系统的抽油烟机，其自动报警系统在抽油烟机不工作时处于警备状态，当有害气体超过某一指示时，自动使抽油烟机起动，使有害气体排至室外。
使用时，将电源插入220V市电插座，按下琴键开关的照明灯按键，照明灯亮；按下左或右键，左风道风机或右风道风机运转；按下双风道按键，左右风道风机同时运转抽油烟；当按下停止按键时，各按键自动复位，整机停止工作，照明灯熄灭。
抽油烟机的详细知识我也是第一次听，真是受益菲浅，我把老师的讲稿都带来了，够对得住大家了吧现在使用的抽油烟机是我国商务部在德国慕尼黑商品博览会上引进由帅康生产，但没有结合中国人的自己的烹饪习惯。
外国家庭烹饪主要强调保持蔬菜的营养和原汁原味，基本采用蒸煮煎炸烹饪技巧且油温仅有130摄氏度左右，故油烟不会产生多大的油烟。
而中国人强调的猛火爆炒，油温高达270摄氏度以上会产生大量的油烟。
抽烟烟机是利用热气上升的原理设计。
通过油网过滤但不达到100%过滤油烟。
一）油烟机分类1．中式烟机主要分为老式浅深吸式抽油烟机，尤其是浅吸式为主要淘汰的对象。
就是普通排气扇，是直接把油烟排到室外。
深吸式烟机最大的问题是占用空间，噪音大，容易碰头，滴油油烟抽不干净，使用寿命短，清洗不方便，对环境污染大。
品牌众多2．是欧式烟机，利用多层油网过滤{5-7层}，增加电机功率以达到最佳效果，一般功率都在300瓦以上。
特点是：外观漂亮，价格昂贵，费电。
油网清洗不方便，容易碰头，滴油。
以老板方太为代表3．侧吸式油烟净化器。
利用空气动力学和流体力学设计，先利用油烟分离板把油烟分离再排出干净空气的原理。
它的特点是抽油烟效果好抽油烟效果都在99%以上。
不滴油不碰头，隐藏在橱柜里与橱柜融为一体，不占空间。
电机不粘油使用寿命长，清洗方便。
省电一般在160瓦。
油烟不通过呼吸区保证主妇的身体健康。
排出干净空气不污染环境。
4．水帘式新型净油烟机。
水帘式净油烟机采用洗涤吸收法，利用添加有洗涤剂的水溶液，在吸排油烟的同时自动将雾化的水溶液与油雾发生乳化和皂化反应，燃料燃烧时产生的有害物质及烹饪过程中产生的油烟绝大部分被水溶液中和净化。
净油机会自动地报警提醒用户更换洗涤剂。
主要是大型酒店的厨房使用。
二）选择几点注意点1、选购抽油烟机，要考虑的因素很多，一般来讲，通过认证的抽油烟机，其安全性更可靠，质量更有保证；2、对于抽油烟机的风量、风机功率和噪声，应该综合考虑，风量、风机功率并不是越大越好，在达到相同抽净率的前提下，风机功率和风量应该越小越好，这样既节能省电，又可以取得较好的静音效果。
至于噪声，国家标准规定抽油烟机的噪声不超过65至68分贝。
从这个意义上讲，平时比较酷爱大火烹炸食品的家庭最好避免购买浅罩型的平板式、超薄型等抽净率低的抽油烟机。
3、实用型不选欧式：又大又重。
4、不要液晶显示：费钱容易坏。
5、开关选传统机械式开关，不要用触摸式：传统开关维修率低，可替代性高。
6、面板材料，玻璃的擦洗较方便，不锈钢的也好，但比较重。
7、不要自动清洗功能，没有多大的实际功能。
8、出风口的口径与排风量是成正比的，越大越好。
9、方便清洗也很重要。
很多消费者反映：新购买的抽油烟机刚开始工作时，抽油烟机的抽油烟效果及噪声都正常，可工作运转一段时间后，噪声增大、排风量也有所减小。
这主要是抽油烟机风机的涡轮扇叶积油，动平衡被破坏的结果。
因此，抽油烟机的清洗是用户购买后日常维护中很重要的工作。
消费者在选购时，应特别强调选用那些不用任何专用工具，一个女同志便能轻松地拆卸下网罩和风机涡轮扇叶的机型。
同时还应仔细观察抽油烟机的集烟罩一面不应有接缝和沟槽，以便更彻底、更方便地清洗。
10、避免购买杂牌及小厂生产的产品，确保产品的质量。
工商部门指出，生产抽油烟机整机的企业，必须到质量技术监督部门领取生产许可证，方可生产进行。
11．并非进口的抽油烟机比国产的好，进口的抽油烟机按西方人的饮食习惯设计。
油网过多清洗不方便。
电机功率大费电。
一，顺从厨房整体风格“生活在厨房”理念的深度延伸，已使越来越多的消费者，将厨房当作家居装饰的“重头’。
抽油烟机作为厨房不可或缺的一分子，也变成显示主人品味的筹码。
在其选购上，与家居的整体风格、色彩相协调是头等重要的事。
二、烹饪方式决定烟机功能对于传统中国家庭来说，抽油烟机最基本的排烟功能是主要的问题，其次是是否易拆洗，以及噪音的高低。
而对于目前的白领阶层及年轻家庭，厨房只是为应付不时之需，因而他们选择厨房用具更多的是从美观和谐出发，选择时尚的烹饪工具，对于功能没有太高的要求。
欧式烟机就比较适合这类人的。
对于天天开伙的，中餐为主，西餐为辅的家庭来说，吸力强劲，美观实用的侧吸式抽油烟机就比较适合。
新购买的抽油烟机刚开始工作时，抽油烟机的抽油烟效果及噪声都正常，可工作运转一段时间后，噪声增大、排风量也有所减小。
这主要是抽油烟机风机的涡轮扇叶积油，动平衡被破坏的结果。
因此，抽油烟机的清洗是用户购买后日常维护中很重要的工作。
消费者在选购时，应特别强调选用那些不用任何专用工具，一个女同志便能轻松地拆卸下网罩和风机涡轮扇叶的机型。
同时还应仔细观察抽油烟机的集烟罩一面不应用接缝和沟槽，以便更彻底、更方便地清洗。
侧吸式油烟净化器工作原理：利用空气动力学和流体力学设计，以灶台周长的负压区在灶台周围形成，所谓负压区就是在灶台周围有个气膜把灶台包裹起来，油烟一产生立即被抽走。
油烟进入分离板高速旋转与分离板产生碰撞使油粘付在板壁达到油烟分离。
再通过内部离心式风机进行二次油烟分离。
排出室外的空气接近与正常空气。
首先是电源线上并联着电机，灯泡。
当打开总电源开关的时候，电机和灯泡的火线接通了电源，这个时候由于控制电机和灯泡的开关还位合壁，所以电机和灯泡处于断路状态。
当合上电机开关的时候，电机带动螺旋盘，根据螺旋盘切割空气向上的运动，产生螺旋盘下放出现一个低气压状态，所以由于大气压的原因，空气不断被抽走。
当停止时，螺旋桨静止，空气压力平衡。
停止抽风。
高速和低速的道理很简单，就是增加了串联在电机上的电阻来控制的。
高速其实是甩开电阻，低速是串联电阻。
灯泡就一个开关，是起照明作用的，开关是串联在灯泡上的。
/hoods.asp方太近吸式抽油烟机是方太09年上市的新系列油烟机，包括JX05和JX06两款。
该系列油烟机最大的特点就是采用了高科技“科恩达”导烟板，科恩达导烟板充分控烟，引导油烟快速吸入，不粘油，易清洗；而且这款产品没有油网，再无清洗油网烦恼；另有三重油烟分离技术，彻底分离油烟，油污不会进入风机，保持机芯持久强劲动力。
方太近吸式抽油烟机采用“银”与“灰”两大时尚主色系完美搭配，简练直线条和平面设计，适合与各种厨房装修风格搭配，整机敞开，视野开阔，不碰头，超低噪音，“净”享健康时尚厨房。
家用吸油烟机的工作原理/.html吸油烟机常识目前，市场上的家用吸油烟机产品大致有如下几种类型：1.按空气净化方式，可分为外排式、循环式和两用式三种。
外排式是抽吸室内的油烟气体，经分离油雾后通过管道排向室外。
因我国的烹饪方式以猛火爆炒为主，油烟比较多，在这种情况下，循环式和两用式烟机过滤系统易污染、清洗困难且排烟能力差，不适合我国国情，所以我国基本上都生产外排式烟机。
外排式吸油烟机安装于炉灶上部，由机体内的电动机驱动涡壳中的叶轮旋转，在进风口区域形成一定的负压，通过集烟腔的引流，从而在炉灶上方一定的空间范围内形成负压区，其周边的油烟气体受负压吸引到达滤网，经过过滤分离出一部分大颗粒油雾，其余气体进入烟机内部的离心风机系统，经过风机叶轮的高速旋转，油烟气体受到离心力的作用被甩出叶轮，再次进行油烟分离，分离出来的油经过导油系统流入油杯，净化后的烟气沿涡壳弧线变径方向顺着风管排出室外。
室内被油烟污染的气体经过吸油烟机的油烟分离作用后，气味大大降低，空气得到净化，提高了使用者的居住质量；而排出室外的气体，因为油雾得到了分离，也不会对环境造成污染。
“免拆洗” 顶吸式结构的吸油烟机，既保持机腔内长期清洁，又环保（保证排气清洁）；且免除了经常拆洗烟机的烦恼，省心、省力。
（侧吸式吸油烟机只有离心分离油烟，故叶轮及内腔易吸附油污，且叶轮吸附油污后易偏心，造成烟机运转不平稳、噪音大、使用寿命缩短。
）“易清洁内芯”结构：清洗、更换叶轮、电机时无需拆机，只需卸下一颗螺钉既可，不需专业人员，随时随地都可进行，轻松简单。
2.按主电机数量，可分为单电机和双电机两种。
3.按控制方式，可分为机械开关控制型和电子开关控制型两种。
4.按涂层不粘油性，可分为不粘油性和非不粘油性两种。
5.按结构形式，吸油烟机主要有深型、亚深型、薄型、欧（塔）式及分体式等机型。
6.按风机的机型，吸油烟机可分为轴流式和离心式两种。
轴流式风机一般配浅型罩，风量大，风压小；离心式风机风压大，其风量大小由叶轮结构和转速高低决定。
现在市场上出售的吸油烟机主要以离心式为主，因此在风机机型上选择的余地不大，一般都是外排式，配离心式风机。
7.按涡壳的安装位置，可分为顶置涡壳式、侧置涡壳式和外置涡壳式。
吸油烟机的原理是？？？它的一般结构图是什么样的哦？/.html最早点吸油烟机就死墙壁上开个洞，装个风扇。
就是换气扇。
后来就发展到罩个罩。
罩里面有风扇。
再后来就一个盒子，里面有个涡轮型风扇（反正很简单，就是转啊转吹风的哈哈）。
再后来就变成了欧式油烟机，下面一个平台，上面一个烟管。
烟管里还是风扇。
现在发展到侧吸式，就是外型变了，里面还是烟管里加风扇哈哈哈。
所以吸油烟机的原理就是用电机带动风轮转动，使风道内产生负压（空气被强行扇出去了当然有负压哈哈），然后造成吸力吸收油烟排除外面。
就是换气扇了哈哈哈哈哈哈哈哈。
超级简单，而商家却美其名曰，高效吸油烟，高效油烟分离率。
全部狗屁哈哈。
一般结构图就是外罩加风机（新型风扇）。
抽油烟机的原理及检修余恭华《家电检修技术》，2001年第1期，31-32抽油烟机按其对被油烟污染的空气处理方式可分为：循环式、外排式和两用式三种，当前社会上拥有量最大的是外排式。
一、抽油烟机的结构及原理（1）抽油烟机主要由排烟管、箱体、止回阀、电动机、离心式风叶轮、照明灯、琴键开关、集烟罩、聚油盒等构成。
电器室内装有照明灯，面板上装有琴键开关及电容器等元件。
