道路及排水管道施工方案
排水管道工程施工方案
排水管道工程施工方案（一）、设计概况本工程雨、污水为双侧设计，分别位于道路两侧绿化带下，管道中心线距离道路中心线为12、14米。
管道选材与接口：在车行道下的雨水、污水管道采用Ⅱ级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于4.0米时，采用Ⅰ级承插式钢筋混凝土排水管，雨水管道采用水泥砂浆接口；污水管道采用沥青油膏接口，接口施工见国标95S516。
（二）、施工要求1．管道选材及接口：在车行道下的雨水，污水管道均采用Ⅱ级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于4.0米时，采用承插式钢筋混凝土排水管，管顶覆土小于4.0米时,采用Ⅰ级承插式钢筋混凝土排水管。
雨水管为水泥砂浆接口，污水管道采用沥青油膏接口。
2．管道基础：根据95S615标准图要求，当管顶覆土为0.7~3.5米时，做120°混凝土基础（95S222-5）；管顶覆土4.0~6.0米时，做180°混凝土基础（95S222-6）；施工中沟槽应采取适当的排水措施防止基土扰动，遇到软弱地基再另作处理。
3．雨污水预留管：雨污水预留管除注明者外均为d600，污水过路管均为d300。
4．雨水口：路口雨水交汇处一般设偏沟式双箅雨水口,线路段设偏沟式单箅雨水口,雨水口采用铸铁箅圈,箅子,并应设混凝土边框.雨水口深度为1米。
雨水连接管单箅、双箅分别采用DN200，DN300，并均以i=0.02坡向雨水检查井。
5．管道回填基槽回填土的密实度要求不得低于下列数值：胸腔填土重型90%管顶以上0.5米范围内重型85%（要求用木夯夯实）管顶上部0.5米以上至路面回填土部分按道路要求回填。
（三）、施工方法施工主要工艺流程为：沟槽开挖→基坑支护→地基处理→基础施工→管道安装→基坑回填土。
根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。
道路工程排水管道施工方案
XXX箱涵工程排水工程施工方案编制单位：编制日期：编制人：审批人：排水工程施工方案一、工程概况钟桥河路：本标段道路工程西起建平大道，东至规划路，施工桩号（K0+000～K0+530），道路全长530m，道路红线宽29m,城市次干道,沥青砼路面。
全段排水采用雨污分流制，雨水管道中线布设于机动车道左幅(北侧)距机动车道侧石2.5m处；污水管线布置机动车道右幅(南侧)距机动车道侧石2.5m处。
全段雨水右西向东排放至路一侧明沟，管径600～1000mm。
污水从西向东汇入规划路污水管网，主管径400mm 和500mm。
雨污水均为Ⅱ级混凝土承插管，采用120°混凝土基础。
规划路：本标段道路工程北起钟桥河路，南至郎川大道，施工桩号（K0+000～K0+300），道路全长300m，道路红线宽29m,城市次干道,沥青砼路面。
全段排水采用雨污分流制，雨水管道中线布设于机动车道右幅(西侧)距机动车道侧石2.5m处；污水管线布置机动车道左幅(东侧)距机动车道侧石2.5m处。
全段雨水分两段排放，K0+000-K0+230段由南向北排放，汇入钟桥河路雨水管网，管径600～800mm；K0+250-K0+300段由北向南汇入郎川大道现状雨水管网，管径500mm。
污水从北向南汇入郎川大道现状污水管网，管径400mm和500mm两种。
雨污水均为Ⅱ级混凝土承插管，采用120°混凝土基础。
二、施工部署公司拟组织派出最强的一个工程项目经理部组织本项工程施工，项目部设二个施工班组负责施工，以保证本工程保质保量、短平快地完成施工任务，尽量在道路全面施工之前完成，避免与道路等工程施工项目更多的交叉施工。
本工程排水管道雨污水施工根据雨污水管道埋深情况及道路路基填筑进度安排进行分段施工。
路基填筑到一定高程后，才可先进行污水管道施工，雨水管道因埋深浅，等路基工程全部完成后，方可进行雨水管道施工。
根据工程总体进度计划要求，我部根据每条路分别安排一个雨污水管道施工队伍，每个施工队必须有1～2个作业面，形成流水作业，以保证施工进度。
道路及排水管道施工方案
道路及排水管道施工方案一、施工概况本次施工旨在建设一条长约1公里的道路及相关排水管道。
道路设计宽度为10米，包括双向车道、行人道、自行车道，路面材料为沥青混凝土。
排水管道的设计目标是保证道路及周边区域的排水畅通，减少积水问题。
二、施工准备1.人员准备：配备项目经理、技术员、监理工程师、施工人员等必要的人员。
2.设备准备：包括挖掘机、压路机、翻斗车、水泥浇注机等必要的施工设备。
3.材料准备：包括沥青混凝土、水泥、砂石等必要的建筑材料。
4.现场准备：对施工现场进行清理、平整，并搭建施工安全围栏。
三、道路施工流程及方案1.地面平整：使用挖掘机对施工现场进行地面整平，并进行初步的石子填充。
2.基础施工：按照设计要求进行路基和基层的挖掘和填实。
3.沥青铺设：首先进行底层沥青的浇筑，然后进行压实。
再进行中间层沥青的浇筑和压实，最后进行面层沥青的铺设和压实。
4.道路标线：在道路完工后，进行车道、行人道和自行车道等标线的施画。
四、排水管道施工流程及方案1.管道设计：根据道路的地势变化和排水需求，合理设计排水井和管道走向，确保排水的畅通。
2.排水井施工：挖掘井坑，按照设计要求进行井底填土、防渗层浇筑和井墙砌筑。
安装井盖，并对井盖进行密封处理。
3.管道敷设：采用先敷主管道再敷支管道的顺序进行。
将排水管道逐段敷设，保证管道的平整和坡度的合理。
4.管道连接：采用橡胶密封圈连接管道，确保连接处无渗漏。
5.排水口施工：在需要排水的位置，安装排水口，并进行密封处理。
6.排水试验：在施工完毕后进行排水试验，确保排水管道的质量和性能。
五、施工安全措施1.工地围挡：设置施工安全围挡，确保施工区域的安全。
2.过程管理：施工过程中，严格按照安全管理制度执行，确保施工人员的安全。
3.设备操作：由具备相关证书的人员进行设备操作，确保操作安全。
4.用电安全：严格按照规定的用电标准进行使用，确保用电安全。
5.施工现场消防：施工现场应配备灭火器等消防设备，定期进行消防演练。
排水管道工程施工方案三篇
排水管道工程施工方案三篇篇一：排水管道工程施工方案一、工程概况1、建设概况本次施工区内城市主干道42米、32米各一条，共2.34公里；城市次干道24米，二条，共2.30公里；城市支路18米四条，共2.90公里；合计城市道路7.54公里。
路幅宽度为32米的B线道路为翠屏新区的分水岭，将整个新区分为北区和南区，北区雨水重力流自行排放，北区污水通过泵站提升至南区B线道路上，最终汇集到A线污水系统。
路幅宽度为42米的A线道路作为整个区内雨水和污水管道系统的出口，收集南区地块的雨水及污水，然后汇流至现状道路交学院路上。
本区内雨污水均布置于人行道上，具体布置参见综合管网标准横断面。
本次方案内容为A-I线共9条道路的排水管道工程。
参建单位：建设单位：XXX发展有限公司宜宾市翠屏区建设投资责任有限公司监理单位：XXX有限公司设计单位：XXX研究院施工单位：XXX（集团）有限公司2、设计概况：翠屏新区内各条道路详细雨水系统如下表：序号对应道路桩号出口位置K0+000-K1+740（西侧）接入现状交学院路雨水系统中A线K0+000-K1+740（东侧）接入现状交学院路雨水系统中K0+000- K0+400 接入A线东侧道路雨水系统中B线K0+400- K0+900 接入C线道路雨水系统中C线K0+000-K1+265 接入G线道路雨水系统中K0+000-K0+400 接入C线道路雨水系统中D线K0+420-K1+000 接入A线东侧道路雨水系统中E线K0+000-K0+690 接入G线道路雨水系统中K0+000-K0+280 接入现状道路雨水系统中F线K0+280-K0+540 接入A线西侧道路雨水系统中G线K0+000-K0+690 接入A线西侧道路雨水系统中K0+000-K0+200 接入C线道路雨水系统中H线K0+200-K0+590 接入A线西侧道路雨水系统中I线K0+000-K0+310 接入D线道路雨水系统中翠屏新区内各条道路详细污水系统如下表：线路名称对应道路桩号出口位置K0+000- K1+740（西侧）接入现状交学院路污水系统中A线K0+000- K1+740（东侧）接入现状交学院路污水系统中B线K0+000-K0+400 接入A线东侧道路污水系统中K0+400-K0+900 接入C线道路污水系统中C线K0+000-K1+210 接入G线道路污水系统中D线K0+000-K0+400 接入C线道路污水系统中K0+420-K0+995 接入A线东侧道路污水系统中E线K0+000-K0+680 接入G线道路污水系统中F线K0+280-K0+530 接入A线西侧道路污水系统中G线K0+000-K0+690 接入A线西侧道路污水系统中H线K0+000-K0+200 接入C线道路污水系统中K0+200-K0+590 接入A线西侧道路污水系统中I线K0+000-K0+310 接入D线道路污水系统中翠屏新区道路雨水及污水管线布置如下：道路名称（路幅米）雨水管线位置污水管线位置A线道路（42）(6.5+29+6.5) 双侧布置于道路两侧车行道上，距路缘石1.5米双侧布置于道路两侧车行道上，距路缘石1.5米B线道路（32）（4.75+22.5+4.75）双侧布置于道路两侧人行道上距路缘石1.4米单侧布置于南侧人行道上距路缘石2.8米C线道路（24）（5+14+5）单侧布置于道路东侧人行道上距路缘石1.5米单侧布置于道路西侧人行道上距路缘石1.5米D线道路（24）（5+14+5）单侧布置于道路北侧人行道上距路缘石1.5米单侧布置于道路南侧人行道上距路缘石1.5米E线道路（18）单侧布置于道路东侧人行道单侧布置于道路西侧人行道（3.75+10.5+3.75）上距路缘石1.5米上距路缘石1.5米F线道路（18）（3.75+10.5+3.75）单侧布置于道路南侧人行道上距路缘石1.5米单侧布置于道路北侧人行道上距路缘石1.5米G线道路（18）（3.75+10.5+3.75）单侧布置于道路南侧人行道上距路缘石1.5米单侧布置于道路北侧人行道上距路缘石1.5米I线道路（18）（3.75+10.5+3.75）单侧布置于道路东侧人行道上距路缘石1.5米单侧布置于道路西侧人行道上距路缘石1.5米3、主要工程量表：管线名称规格单位数量备注雨水管道工程HDPE双壁波纹管d400 m 2494 HDPE双壁波纹管d500 m 1972 HDPE双壁波纹管d600 m 625 Ⅱ级钢筋混凝土管d300 m 2276 Ⅱ级钢筋混凝土管d800 m 956 Ⅱ级钢筋混凝土管d1000 m 1239 Ⅱ级钢筋混凝土管d1200 m 237 Ⅱ级钢筋混凝土管d1500 m 329 Ⅱ级钢筋混凝土管d1650 m 358 Ⅱ级钢筋混凝土管d1800 m 1087 Ⅱ级钢筋混凝土管d2000 m 244 Ⅱ级钢筋混凝土管d2200 m 1086双篦雨水收水口座473雨水检查井座366沟槽土石方开挖m3 113283污水管道工程HDPE双壁波纹管D400 m 6630 HDPE双壁波纹管D600 m 1209 HDPE双壁波纹管D800 m 1100 污水检查井座358 沟槽土石方开挖m3 59850二、施工安排1、工程施工目标①施工进度目标：已交地部分计划施工工期137天；排水工程计划总工期255天（含未交地部分）。
某学院新校区施工道路及给排水工程施工方案
某学院新校区施工道路及给排水工程施工方案一、项目概况学院新校区位于市郊，总用地面积200亩，建筑面积约50万平方米。
为了满足学院未来的发展需求，新校区规划了道路及给排水系统工程。
施工范围包括主干道路、次干道路、排水沟、下水管道等。
二、施工方案(1)主干道路施工方案主干道路是学院内交通流量最大的道路，也是学院各功能区域的主要连接线。
主干道路采用郊外公路设计标准，宽度30米，包括四车道和中央隔离带。
施工方案如下：-建设排水设施：在道路两侧设置雨水排水沟，以确保道路排水顺畅。
-道路基础处理：进行土方开挖和填筑，确保道路基础牢固。
-沥青路面施工：先进行底基层施工，再进行中间层施工，最后进行面层施工。
-路灯安装：按照道路宽度和光照需求，在每个路灯间距50米的位置安装路灯。
(2)次干道路施工方案次干道路连接各个功能区域，承担大部分交通流量。
次干道路采用城市道路设计标准，宽度20米，包括双车道。
施工方案如下：-建设排水设施：在道路两侧设置雨水排水沟，确保道路排水正常。
-道路基础处理：进行土方开挖和填筑，确保道路基础牢固。
-沥青路面施工：先进行底基层施工，再进行中间层施工，最后进行面层施工。
-人行道施工：在道路两侧安装宽度2米的人行道。
(1)雨水排水系统施工方案雨水排水系统主要包括排水沟和雨水管道。
施工方案如下：-排水沟施工：沟槽开挖后，进行基础处理，然后铺设砼沟槽，最后进行防渗处理。
-雨水管道施工：根据规划设计，铺设合适规格的雨水管道，连接到周边水体或排水设施。
(2)污水排水系统施工方案污水排水系统主要包括下水管道和污水处理设施。
施工方案如下：-下水管道施工：根据规划设计，铺设合适规格的下水管道，连接到周边污水处理设施。
-污水处理设施施工：按照设计施工污水处理设施，包括污水收集池、沉淀池、生化池等。
三、施工进度安排根据规划设计和施工工艺，制定了详细的施工进度安排，包括每个施工环节的时间安排和相关任务的执行。
具体施工进度如下：-道路工程施工进度：-主干道路：施工周期60天，包括基础处理、沥青路面施工和路灯安装。

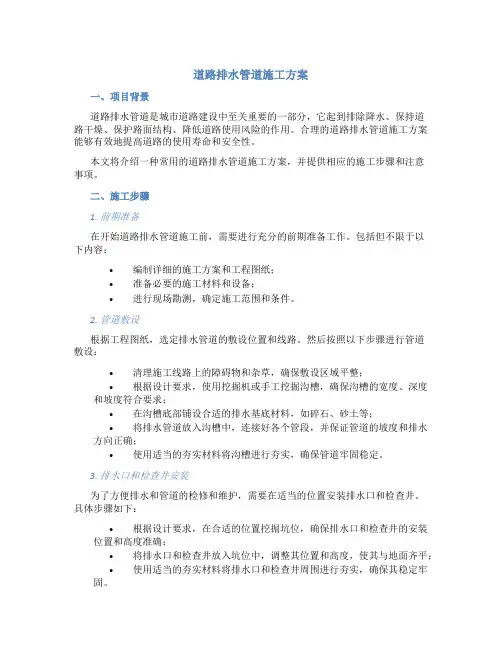

道路排水管道施工方案
道路排水管道施工方案一、项目背景道路排水管道是城市道路建设中至关重要的一部分，它起到排除降水、保持道路干燥、保护路面结构、降低道路使用风险的作用。
合理的道路排水管道施工方案能够有效地提高道路的使用寿命和安全性。
本文将介绍一种常用的道路排水管道施工方案，并提供相应的施工步骤和注意事项。
二、施工步骤1. 前期准备在开始道路排水管道施工前，需要进行充分的前期准备工作。
包括但不限于以下内容：•编制详细的施工方案和工程图纸；•准备必要的施工材料和设备；•进行现场勘测，确定施工范围和条件。
2. 管道敷设根据工程图纸，选定排水管道的敷设位置和线路。
然后按照以下步骤进行管道敷设：•清理施工线路上的障碍物和杂草，确保敷设区域平整；•根据设计要求，使用挖掘机或手工挖掘沟槽，确保沟槽的宽度、深度和坡度符合要求；•在沟槽底部铺设合适的排水基底材料，如碎石、砂土等；•将排水管道放入沟槽中，连接好各个管段，并保证管道的坡度和排水方向正确；•使用适当的夯实材料将沟槽进行夯实，确保管道牢固稳定。
3. 排水口和检查井安装为了方便排水和管道的检修和维护，需要在适当的位置安装排水口和检查井。
具体步骤如下：•根据设计要求，在合适的位置挖掘坑位，确保排水口和检查井的安装位置和高度准确；•将排水口和检查井放入坑位中，调整其位置和高度，使其与地面齐平；•使用适当的夯实材料将排水口和检查井周围进行夯实，确保其稳定牢固。
4. 施工验收完成道路排水管道施工后，需要进行相应的施工验收工作。
包括但不限于以下内容：•检查排水管道的敷设质量和连接情况，确保符合设计要求；•检查排水口和检查井的安装质量和位置是否准确；•排查可能存在的施工缺陷和安全隐患，并及时修复。
三、施工注意事项在进行道路排水管道施工时，需要注意以下事项：•施工前要仔细研读施工方案和工程图纸，并明确施工要求；•施工过程中要随时关注施工进度和质量，并及时采取相应措施；•施工人员需要具备相关的专业知识和技能，并遵守相关的安全规定；•施工现场要保持干净整洁，确保施工材料和设备的安全性；•施工完成后，要及时进行验收并整理施工记录和资料。
道路及排水施工组织设计方案
道路及排水施工组织设计方案一、项目背景及目标道路及排水施工项目位于城市中心区域，旨在改善交通状况、提高排水系统效率，为市民提供更加便捷、舒适的出行环境。
项目目标是在保证质量的前提下，按时完成施工任务，降低对周边环境和居民生活的影响。
二、施工组织设计1.施工总体布局本项目采用分区施工、流水作业的方式进行。
施工区域划分为A、B、C三个区块，每个区块设置独立的施工队伍。
施工现场设置临时指挥部，负责协调各施工队伍的施工进度和质量。
2.施工队伍及人员配置本项目共计需配备300名施工人员，包括道路施工队伍、排水施工队伍、电气施工队伍、绿化施工队伍等。
各施工队伍根据施工任务和进度要求，合理配置人员，确保施工顺利进行。
3.施工材料及设备本项目所需材料主要包括水泥、砂石、钢筋、排水管道等。
材料供应采用集中采购、统一配送的方式，确保材料的质量和供应速度。
设备方面，主要包括挖掘机、装载机、压路机、泵车等，根据施工进度和需求进行调配。
4.施工方法及工艺（1）道路施工道路施工主要包括路基施工、路面施工和交通组织施工。
路基施工采用分层填筑、分层碾压的方式，确保路基密实度。
路面施工采用沥青混凝土铺设，分为底层、中层和面层，确保路面平整度。
交通组织施工主要包括交通导流、警示标志设置等。
（2）排水施工排水施工主要包括管道铺设、检查井施工和排水设施安装。
管道铺设采用顶管、拉管等施工方法，检查井施工采用现场浇筑、预制构件安装等方式。
排水设施安装包括雨水井、污水井、排水管道等。
5.施工进度及质量控制本项目计划分为四个阶段进行施工，分别为：施工准备阶段、路基施工阶段、路面施工阶段和排水施工阶段。
每个阶段设立明确的施工目标和节点，确保施工进度。
质量控制方面，采用质量管理体系，对施工过程进行全程监控，确保工程质量。
三、施工安全及环保措施1.安全措施本项目设立安全管理机构，制定安全管理制度，对施工现场进行定期检查，确保施工安全。
施工现场设置安全警示标志，配备专职安全员，对施工人员进行安全培训。
市政排水管道施工方案(通用5篇)
市政排水管道施工方案（通用5篇）当前，市政道路给排水管道施工经常和水渠、城市绿化带出现交叉问题，一方面影响了城市的正常交通通行，另一方面市政道路给排水管道施工存在较大困难，难以保障管道施工质量，给人们的日常生活带来很多不便。
小编的我精心为您带来了5篇《市政排水管道施工方案》，希望能对您的写作有一定的参考作用。
编制依据篇一1、1施工图纸：1、给排水管道综合平面图（TL0401S-S0202（变））1.2现行国家工程质量验收规范：1.2.1《混凝土结构工程施工质量验收规范》（GB50204-2023）。
1.2.2《钢筋焊接及验收规程》（JGJ18-2023）。
1.2.3《电力建设施工及验收技术规范》（SDJ69-87）。
1.2.4《火电施工质量验收评定标准》。
1.2.5《电力建设安全施工管理规定》。
安全生产、文明施工及安全技术保证措施篇二沟槽每30m设一座下人爬梯，爬梯用钢脚手杆搭设。
6.1所有参加施工的作业人员必须经安全检查技术操作培训合格。
操作人员有权拒绝执行违反安全规定的指令，严禁洒后作业。
6.2特殊工种（电工、电焊工、机械操作、吊装操作工等）必须经培训考试合格后持证上岗。
6.3各工种工序施工前须由施工负责人进行技术交底，并签字。
6.4设专职安全员，建立定期安全检查制度、检查有记录，对查出的隐患及时整改，对严重情况有权停止施工并立即向项目经理汇报，并要求停工。
6.5施工场地内外及场内电缆保护区未征得有关部门同意严禁开挖等，地下作业加强对场内电缆保护。
6.6基坑四周未回填前设防护栏杆。
6.7入现场的施工人员必须遵守各项规章制度且听从安监人员的指挥。
6.8施工人员进入现场必须正确配戴安全帽，高空作业必须系好安全带并且把安全带系在高处牢固的脚手架或其它物体上。
6.9登高作业时所使用的工具必须放在工具袋内，严禁放在模板或跳板上，以防落物伤人。
6.10本工程所用的电器设备一律由专业的电工负责接线、检修，所使用的电器设备应有良好的接地且应将电源线接在漏电保护器下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路及排水管道施
工方案
第一章工程概况
第一节编制依据、施工标准
1、本施工方案的编制依据：
（1）总平面布置图、总平面给排水管道布置图及结构图、总平面消防管道布置图以及总平面管线综合图。
（2）现场实际情况。
(3) 现行的施工规范、施工工艺及操作规程和质量验收评定标准。
2、执行的施工标准：
（1）设计院提供的图纸及有关资料
（2）设计图纸中指定使用的标准图
(3)《公路路面基层施工技术规范（JT J1034-85）》
(4)《水泥混凝土路面施工技术规范（JTG F30- ）》
(5) 05MR201《城市道路—沥青路面》
(6)《给排水管道施工及验收规范》GB50268—
第二节施工现场及气象条件
1、施工现场条件
当前主干道位置的场地已基本平整。
但主厂房的东北角的填土和场地平整未完成，路基部位填土时，未能分层碾压，以后路面将会产生裂缝和不均匀沉降。
所有山坡护坡和截洪沟都未施工，一下雨，施工场地内到处是积水，给施工带来了很大的困难。
当前桩基
施工队桩基工程刚刚开始施工，因此主干道全面开工暂时还未具备条件，因此只能先从主厂房的东侧和进厂道路开始施工。
为不影响主厂房的基础开挖及桩基工程施工，我们认为进入工地大门口主干道和主厂房东侧道路施工期间。
桩基施工队的车辆由冷却塔北侧临时施工道路通行，待道路基层达到强度后再施工其它路段。
2、气象条件
当前厂区主干道及排水管道的施工，正要处于春季多雨阶段，宣城地区的早晨室外平均气温还在0℃左右，施工期间经常会出现连续阴雨的天气，因此，拌合3:7灰土时和水泥石屑稳定层施工前，一定要注意气象预报，做好防雨措施，确保道路基层的质量。
第三节设计概况
1、主厂四周主干道结构层
素土压实，密实度93%；300厚3:7灰土垫层；200厚6%水泥稳定石屑半刚性基层；150厚C30混凝土面层；50厚中粒式沥青砼连接层，30厚AC—13C细粒式沥青混凝土面层。
2、主厂四周主干道宽度
人员出入口为7米，其它为6米、4米、17米等。
3、纵断面坡度
纵断面坡度为0.2%、0.3%等。
4、横断面坡度
道路横坡除交叉口范围为不定值外，主干道均为 1.5%双向向外横坡。
5、道路排水
（1）路面下配套有相应的厂区雨水管线和横穿道路的给水管道、消防管道、污水管道等。
路面上雨水可经过路边雨水口进入雨水管道。
（2）雨、污水主管开挖深度为1.5~2m左右，雨、污水管主管为HDPE双壁波纹承插式排水管，管径分别为D=200、D=300、D=400、D=500D、D=600、D=700。
（3）水检查井采用圆形砖砌雨水井，直径为1米，铸铁窨井盖。
（4）边雨水口采用平箅式铸铁雨水口。
（5）道基础雨水、污水管道采用黄砂垫层基础。
管侧、管顶采用砂或石屑回填，承插接口按参照国标图04516进行施工。
第四节主要实物工程量
1、主厂房、主厂房附房四周道路：
9m道路进厂道路坐标（3423936.333，487893.200）至坐标（3423907.094，487965.404）为86m；
7m道路主厂房东侧坐标（3423882.952，487893.200）至坐标（3424015.452，487893.200）为133m
冷却塔北侧坐标（3424063.368，4877,44.005）至坐标
（3424054.060，487897.291）为
105m
6m道路汽机房北侧坐标（3424045.452，487794.005）至坐标
（3424015.452，487893.200）为
99m
4m道路主厂房南侧坐标（3423882.952，487794.005）至坐标
（3423882.952，48,487893.200）为
99m
17m道路主厂房西侧坐标（3423882.952,487794.005）至坐标
（3424063.368，4877,44.005）为
181m
硬化场地 3455m2
2、主干道结构层各种材料用量
3:7灰土垫层2791 m3；6%水泥稳定石屑半刚性基层1861 m3；C30混凝土1395m3；
中粒式沥青砼292m3；AC—13C细粒式沥青混凝土175m3（沥青砼不包括引桥面层）
3、厂区主要道路共计5848 m2左右、硬化场地3455m2左右
4、厂区雨污水排水管工程量：
D200=150m D300=535 m D400=227 m D500=214 m D600=36 m D700=83 m
5、主厂房、主厂房附房四周雨水检查井
圆形砖砌雨水检查井27只、污水检查井26只，雨水口36只。
第五节工程难点分析、土建安装公司的协调
1、考虑整个工程能够如期完成业主要求的各里程碑节点，因此我项目部在主厂房及综合楼、冷却塔基础、烟囱等主要工程开工前，抢先完成主厂房四周主干道的基础、道路下排水管道的施工，为主厂房等主要工程的施工，创造先决条件。
2、本道路及排水工程施工期间，阴雨天气较多，天气将会对施工带来很多不利因素。
3、由于本工程所处位置，表面层土质为不透水性粘性土，如果在基础开挖前，不能完成主厂房周边主干道的施工，只要下一点小雨，整个场地水平运输将会中断或受到严重影响。
场内的土方运不出去，外面的建筑材料运不进来，整个工程的工期将会被拖延。
4、当前我项目部准备在近期将开始施工主厂房四周的主干道及道路下的排水管道，但现在场内的桩基工程正在进行，部分地方场地平整工作还未完成
5、在道路下面还有电建公司的循环水管道，露天主变电室向外输送主电缆线，还有我公司安装的消防管道、给水管道等。
6、是否能如期完成道路、排水管道的施工任务，我公司与电建公司、桩基施工队配合是最关键的，本道路工程和排水工程与多类专业管线统一规划同步实施。
交叉工序多，因此，三家公司必须在。
