7_导线测量外业记录表
造林作业设计外业表格
调查者：记录者：时间：年月日
小班植被（样方）调查记录表
林班：大班：小班：地名：
样方号：样方位置：植被群落名称：
平均高度：总盖度：
层次
植物
名称
平均高度
多度
盖度
长势
层平均高度
层盖度总平均高度总源自度乔木层灌木层草本层
对植被处理意见：
调查者：记录者：时间：年月日
层次植物名称平均高度长势层平均高度总平均高度乔木层灌木层草本层对植被处理意见
罗盘仪导线测量外业记录表
测点
测线
视距（或斜距）
方位角
倾斜角
水平距
备注
司仪：记录：时间：年月日
小班土壤剖面调查记录表
林班：大班：小班：地名：
剖面号：剖面位置：植被群落名称：
平均高度：总盖度：
层次
深度
质地
颜色
结构
松紧度
湿润度
侵入体
导线测量外业和内业计算表完整版
表3
水平角测量记录表
场次-线路抽签号：观测日期：
测量（号）: 记录（号）：
注：角度的计算取位至1秒
观测日期： 记录（号）：
距离测量记录表
场次-线路抽签号： 测量（号）:
注： 距 离 平 均 值 的 计 算 取 位 至 1mm 。
精品文档
导线测量成果计算表
场次-线路抽签号: 计算者(号)：计算日期:
注：角度及改正数的计算取位至 1秒，距离、坐标及相关改正数的计算取位至1mm
精品文档
精品文档
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
导线测量的外业工作是
导线测量的外业工作是导线测量的外业工作。
导线测量是土地测量中的重要工作之一，它是指在地面上利用测量仪器和标志物测量出一定的长度和方向，以确定地物的位置和形状。
而导线测量的外业工作则是指在实地进行导线测量时所需进行的一系列操作和步骤。
下面将结合实际工作经验，对导线测量的外业工作进行详细介绍。
首先，进行外业工作前需要做好充分的准备工作。
这包括对测量仪器的检查和校准，对测量标志物的设置和确认，以及对测量现场的规划和布置等。
在进行导线测量前，需要确保测量仪器的准确性和稳定性，以及测量标志物的清晰可见和牢固可靠。
同时，根据实际情况对测量现场进行规划和布置，确保测量工作的顺利进行。
其次，进行外业工作时需要严格按照测量任务书和测量方法进行操作。
在实地进行导线测量时，需要根据测量任务书和测量方法的要求，合理安排测量路线和测量点，选择合适的测量时间和天气条件，以及正确使用测量仪器和标志物。
在进行导线测量时，需要严格按照规定的步骤和程序进行操作，确保测量数据的准确性和可靠性。
再次，进行外业工作时需要注意测量现场的环境和安全。
在实地进行导线测量时，需要注意测量现场的环境和周围的情况，确保测量工作的顺利进行。
同时，需要注意测量现场的安全，确保测量人员和设备的安全，避免发生意外事故。
最后，进行外业工作后需要对测量数据进行处理和分析。
在完成导线测量后，需要对测量数据进行处理和分析，得出测量结果并制作成果图。
同时，需要对测量过程中的问题和不确定因素进行总结和分析，为后续工作提供参考和改进。
综上所述，导线测量的外业工作是土地测量中的重要环节，它需要进行充分的准备工作，严格按照测量任务书和测量方法进行操作，注意测量现场的环境和安全，以及对测量数据进行处理和分析。
只有这样，才能保证导线测量工作的顺利进行，得出准确可靠的测量结果。
土木工程测量课后习题答案(东南大学出版社).
习题11-2．什么叫大地水准面?它有什么特点和作用?通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。
1-3．什么叫绝对高程、相对高程及高差?地面点到大地水准面的垂直距离，称为该点的绝对高程。
地面点到假设水准面的垂直距离，称为该点的相对高程。
两点高程之差称为高差。
1-4.为什么高差测量（水准测量）必须考虑地球曲率的影响？水准面是一个曲面，而水准仪观测时是用一条水平视线来代替本应与大地水准面平行的曲线进行读数，因此会产生地球曲率所导致的误差影响。
由于地球半径较大，可以认为当水准仪前、后视距相等时，用水平视线代替平行于水准面的曲线，前、后尺读数误差相等。
1-5．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?测量坐标系的X 轴是南北方向，X 轴朝北，Y 轴是东西方向，Y 轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。
1-6．什么叫高斯投影？高斯平面直角坐标系是怎样建立的?假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。
所以该投影是正形投影。
在高斯投影平面上，中央子午线投影后为X 轴，赤道投影为Y 轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。
1-7．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标 ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标 及该带的中央子午线经度 。
Y=20000000+(-306579.210m+500000m)=20193420.790。
L 0=6 20-30=11701-9．某宾馆首层室内地面±0.000的绝对高程为45.300m ，室外地面设计高程为-l.500m ，女儿墙设计高程为+88.200m ， 问室外地面和女儿墙的绝对高程分别为多少?室内地面绝对高程为：43.80m.女儿墙绝对高程为：133.50m 。

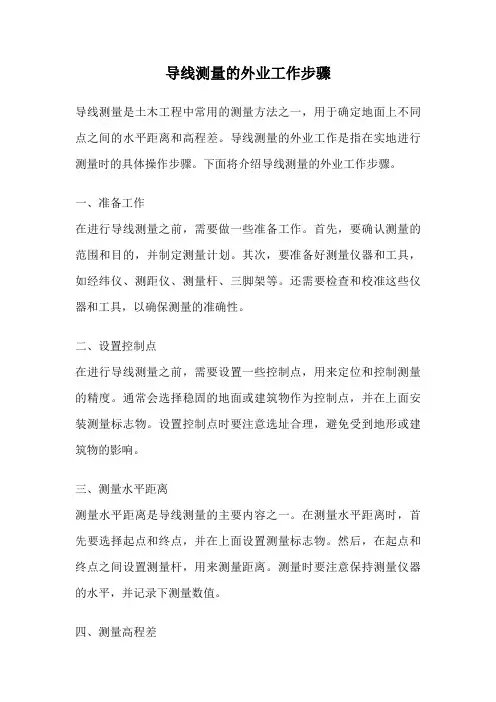

导线测量的外业工作步骤
导线测量的外业工作步骤导线测量是土木工程中常用的测量方法之一，用于确定地面上不同点之间的水平距离和高程差。
导线测量的外业工作是指在实地进行测量时的具体操作步骤。
下面将介绍导线测量的外业工作步骤。
一、准备工作在进行导线测量之前，需要做一些准备工作。
首先，要确认测量的范围和目的，并制定测量计划。
其次，要准备好测量仪器和工具，如经纬仪、测距仪、测量杆、三脚架等。
还需要检查和校准这些仪器和工具，以确保测量的准确性。
二、设置控制点在进行导线测量之前，需要设置一些控制点，用来定位和控制测量的精度。
通常会选择稳固的地面或建筑物作为控制点，并在上面安装测量标志物。
设置控制点时要注意选址合理，避免受到地形或建筑物的影响。
三、测量水平距离测量水平距离是导线测量的主要内容之一。
在测量水平距离时，首先要选择起点和终点，并在上面设置测量标志物。
然后，在起点和终点之间设置测量杆，用来测量距离。
测量时要注意保持测量仪器的水平，并记录下测量数值。
四、测量高程差测量高程差是导线测量的另一个重要内容。
在测量高程差时，首先要选择起点和终点，并在上面设置测量标志物。
然后，使用测量杆和经纬仪等仪器，测量起点和终点的高程值。
测量高程差时要注意仪器的精度和读数的准确性，并记录下测量数值。
五、测量方位角测量方位角是导线测量的另一个关键内容。
在测量方位角时，需要使用经纬仪等仪器，测量两个点之间的水平方位角。
测量方位角时要注意仪器的精度和读数的准确性，并记录下测量数值。
六、数据处理在完成测量工作后，需要对测量数据进行处理和分析。
首先，要对测量数据进行校核和比对，以确保数据的准确性和一致性。
然后，根据测量数据计算出所需的水平距离、高程差和方位角等数据。
最后，将测量结果整理成报告或图表，以便后续分析和应用。
导线测量的外业工作步骤包括准备工作、设置控制点、测量水平距离、测量高程差、测量方位角和数据处理等。
这些步骤需要仪器和工具的支持，并需要测量人员具备一定的专业知识和技能。
土木工程测量实验报告
目录第一部分土木工程测量实验须知一、实验一般要求------------------------------------------------(3)二、使用测量仪器的规则------------------------------------------(3)三、外业记录规则------------------------------------------------(4)第二部分土木工程测量实验报告实验报告 1 水准仪的认识与使用------------------------------------------------(6) 实验报告 2 普通水准测量----------------------------------------------------(7) 实验报告 3 经纬仪认识与使用------------------------------------------------(9) 实验报告 4 水平角与竖直角角度观测------------------------------------------(10) 实验报告 5 全站仪的认识与使用----------------------------------------------(12) 实验报告 6 四等水准测量--------------------------------------------------(14) 实验报告7 导线测量-----------------------------------------------------(16)土木工程测量实验须知土木工程测量的理论教学、实验教学和实习教学是本课程的三个重要的教学环节。
坚持理论与实践的紧密结合，认真进行测量仪器的操作应用和测量实践训练，才能真正掌握工程测量的基本原理和基本技术方法。
一、实验一般要求(1)实验课前，应阅读教材中实验相关内容，了解学习的内容、方法和注意事项。
导线测量外业工作的主要内容
导线测量外业工作的主要内容
一、导线测量外业工作主要内容
1、测量范围：
外业测量导线主要包括走线的起点坐标和终点坐标，连接变压器箱的坐标和其他的线路，以及导线的垂直高度、垂直角度、终端埋深等信息。
2、测量方法
外业测量时根据技术要求，采用建筑测量仪、激光仪表、GPS 定位系统、测距仪、俯视仪器等进行测量，采集测量数据，并入库加工后构成完整的测量报告。
3、数据采集与处理
测量数据采集和处理是外业测量的关键环节。
要求采集的外业数据必须准确、可靠，且能够满足测量报告中的数据要求，以满足客户的需求。
4、地勘设计
外业测量完成后，根据所采集的实际数据，采用CAD或GIS工具，完成测量报告，包括地勘图、变电站图、缆线支柱、线路示意图等。
5、现场标记
外业测量完成后，根据测量报告，现场完成标记。
对接入变压器箱的地方，将终点标记并现场编号，为铺设提供参考。
6、数据归档
完成外业测量后，将采集的数据和测量报告，归档存储，提供今后维护和保养铺设的参考。
导线测量外业实施的步骤
导线测量外业实施的步骤1. 项目准备在正式进行导线测量外业实施之前，需要进行一些项目准备工作：•确定测量区域：根据项目要求和实际情况，确定需要进行导线测量的区域范围。
•收集资料：收集相关的地理信息、地形图、栅格数据等，作为导线测量的参考和基础数据。
•确定测量仪器：根据测量需求，选择合适的导线测量仪器，如全站仪、GPS等。
•设置控制点：在测量区域内设置控制点，用于后续的测量校正和定位。
2. 测量前准备在正式进行导线测量之前，需要进行一些测量前的准备工作：•确定起始点：根据测量要求，确定导线测量的起始点。
•校正仪器：使用仪器校正板或校正杆对测量仪器进行校正，确保测量的准确性。
•设置测量模式：根据实际测量需求，设置测量仪器的测量模式和参数，如测量角度、距离等。
•检查设备：检查测量仪器和测量工具的完好性和可用性，确保没有故障和损坏。
3. 进行测量在测量区域内，按照以下步骤进行导线测量的实际操作：•定位测量点：根据测量需求，使用仪器定位测量点，标记测量点编号。
•进行方位角测量：使用测量仪器进行方位角的测量，记录测量数据。
•进行距离测量：使用测量仪器进行距离的测量，记录测量数据。
•进行高程测量：根据需要，使用测量仪器进行高程的测量，记录测量数据。
•进行其他测量：根据实际情况，可以进行其他需要的测量，如坡度、坐标等。
4. 数据处理和校正完成测量后，需要对测量数据进行处理和校正，确保测量结果的准确性和可靠性。
•数据下载：将测量仪器中的数据下载到计算机中，使用相关软件进行数据处理。
•数据校正：对测量数据进行校正，使用校正方法和算法对数据进行修正和调整。
•数据质量检查：对校正后的数据进行质量检查，排除异常数据和错误数据。
•数据处理：使用地理信息系统软件对测量数据进行处理，生成相应的测量图和数据报告。
5. 数据分析和应用测量数据处理完成后，可以进行数据分析和应用，以满足具体的项目需求。
•绘制测量图：根据测量数据，绘制导线测量图，包括方位角、距离、高程等信息。
