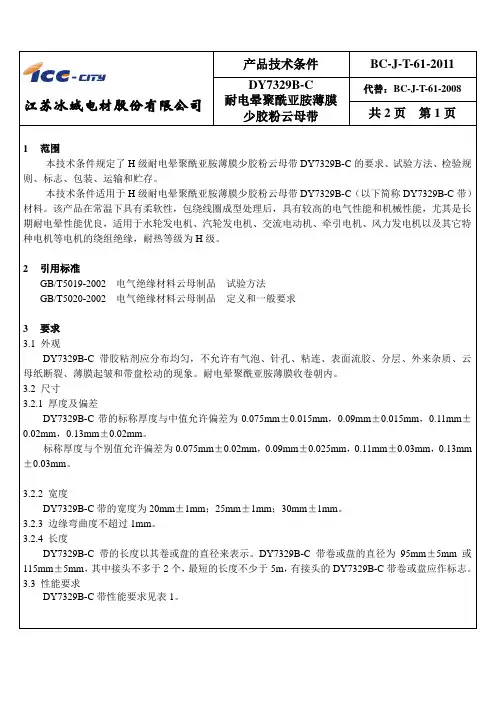

江苏冰城电材股份有限公司
产品技术条件BC-J-T-61-2011
DY7329B-C
耐电晕聚酰亚胺薄膜
少胶粉云母带
代替：BC-J-T-61-2008
共2页第1页
1范围
本技术条件规定了H级耐电晕聚酰亚胺薄膜少胶粉云母带DY7329B-C的要求、试验方法、检验规则、标志、包装、运输和贮存。
本技术条件适用于H级耐电晕聚酰亚胺薄膜少胶粉云母带DY7329B-C（以下简称DY7329B-C带）材料。
该产品在常温下具有柔软性，包绕线圈成型处理后，具有较高的电气性能和机械性能，尤其是长期耐电晕性能优良，适用于水轮发电机、汽轮发电机、交流电动机、牵引电机、风力发电机以及其它特种电机等电机的绕组绝缘，耐热等级为H级。
2引用标准
GB/T5019-2002 电气绝缘材料云母制品试验方法
GB/T5020-2002 电气绝缘材料云母制品定义和一般要求
3要求
3.1 外观
DY7329B-C带胶粘剂应分布均匀，不允许有气泡、针孔、粘连、表面流胶、分层、外来杂质、云母纸断裂、薄膜起皱和带盘松动的现象。
耐电晕聚酰亚胺薄膜收卷朝内。
3.2 尺寸
3.2.1 厚度及偏差
DY7329B-C带的标称厚度与中值允许偏差为0.075mm±0.015mm，0.09mm±0.015mm，0.11mm±0.02mm，0.13mm±0.02mm。
标称厚度与个别值允许偏差为0.075mm±0.02mm，0.09mm±0.025mm，0.11mm±0.03mm，0.13mm ±0.03mm。
3.2.2 宽度
DY7329B-C带的宽度为20mm±1mm；25mm±1mm；30mm±1mm。
3.2.3 边缘弯曲度不超过1mm。
3.2.4 长度
DY7329B-C带的长度以其卷或盘的直径来表示。
DY7329B-C带卷或盘的直径为95mm±5mm或115mm±5mm，其中接头不多于2个，最短的长度不少于5m，有接头的DY7329B-C带卷或盘应作标志。
3.3性能要求
DY7329B-C带性能要求见表1。
江苏冰城电材股份有限公司
产品技术条件BC-J-T-61-2011
DY7329B-C
耐电晕聚酰亚胺薄膜
少胶粉云母带
代替：BC-J-T-61-2008
共2页第2页表1
指标值指标名称单位
DY7329B－C的厚度
0.075mm 0.09mm 0.11mm 0.13mm
厚度mm 0.075±0.015 0.09±0.015 0.11±0.02 0.13±0.02 挥发物含量% ≤1≤1≤1≤1
耐电晕聚酰亚胺薄膜定量g/m239±539±539±539±5
云母定量(云母含量)
g/m2
（%）
65±5
(50-72%)
75±5
(52-75%)
105±5
(59-80%)
155±5
(66-86%)
胶粘剂定量g/m25±36±39±3 11±4
干燥材料单位面积总质量g/m2109±12 120±13153±15205±20
拉伸强度N/㎝≥32≥32≥32≥32
延伸率% ≥35≥35≥35≥35
介电强度MV/m ≥50≥45≥40≥40
4试验方法
试验方法按GB/T5019-2002电气绝缘云母制品。
试验方法有关要求进行。
5检验规则
5.1 相同的原材料和工艺，连续生产不多于500kg的DY7329B-C带为一批。
每批应具有相同性能。
每批DY7329B-C带须进行出厂试验，出厂试验项目为本技术条件的第3.1条、第3.2条和3.3条。
5.2 从一批不少于5%的总包装袋数中取样，批量小时不少于3袋中各取出一盘，按本技术条件第3.1条和3.2条检查，其他性能从一批中抽取一盘，按技术条件第3.3条检查。
5.3 其他应符合GB/T5020第2章的规定。
6 标志、包装、运输和贮存
6.1 DY7329B-C带密封在塑料袋中，自出厂之日算起的贮存期为：5℃以下6个月，5℃～25℃为2个月，25℃～30℃为15天。
6.2 其他应符合GB/T5020第3章的规定。
本技术条件由江苏冰城电材股份有限公司提出起草。
本技术条件起草人：
本技术条件校对人：
本技术条件审批人：
实施日期：。
