地下矿井巷道测量技术的实用方法
如何进行地下矿山的测量与管理
如何进行地下矿山的测量与管理地下矿山是人类开采和利用地下矿产资源的重要手段之一。
然而，由于地下矿山的特殊环境和复杂地质条件，其测量和管理工作也相对困难。
本文将从测量技术和管理方法两方面，探讨如何进行地下矿山的测量与管理。
一、测量技术地下矿山的测量技术是确保矿山设计和开采工作顺利进行的重要基础。
首先需要进行地质测量，以确定矿层的性质和分布。
地下矿山的地质结构复杂，需要借助于地震勘探、地质雷达等高科技手段进行测量，以提高勘探精度和效率。
随后，要进行测量数据的采集和处理。
传统的测量工作主要依靠传感器、测距仪等工具进行，但在地下矿山这样的特殊环境下，这些传统工具无法满足要求。
因此，需要引入无人机、激光扫描仪等高科技设备，进行地下矿山的三维测量。
同时，还可以利用全站仪、导航系统等设备进行矿山巷道和隧道的测量，以保证工程质量。
除了测量数据的采集，还需要进行数据的处理和分析。
利用计算机辅助设计软件，可以将测量数据转化为可视化的三维模型，以便矿山设计师和管理人员进行有针对性的规划和调整。
同时，还可以利用数据分析软件进行数据挖掘和趋势预测，以指导开采工作的决策。
二、管理方法地下矿山的管理工作是保证矿山开采和运营高效安全运行的重要保障。
首先要进行矿山的规划和布局。
通过对矿山的地质信息、资源分布、工程条件等进行全面分析，制定科学合理的开采方案和布局计划。
同时，在规划和布局过程中，还要考虑矿山的环境影响和可持续发展问题，将生态保护与经济效益相结合。
其次，要建立健全的矿山管理体系。
这一体系包括矿产资源评估、安全生产管理、环境保护、能源消耗管理等方面。
通过建立科学严格的管理制度，加强对矿山开采过程各个环节的监督和管理，确保矿山的安全高效运营。
另外，要注重科技创新和人才培养。
地下矿山的开采和管理需要借助于先进的科技手段和设备，因此，要加大对科技创新的投入力度，提高矿山测量和管理的水平。
同时，还要加强对相关人员的培训和教育，提高他们的专业素养和技能水平，提升整个矿山管理团队的综合能力。

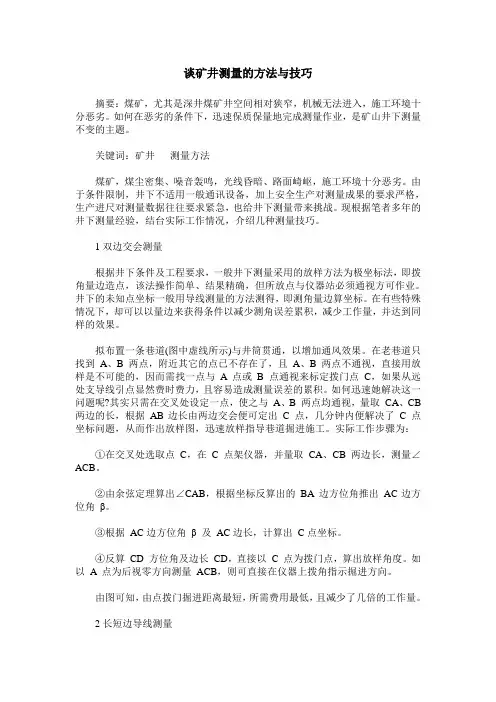

谈矿井测量的方法与技巧
谈矿井测量的方法与技巧摘要：煤矿，尤其是深井煤矿井空间相对狭窄，机械无法进入，施工环境十分恶劣。
如何在恶劣的条件下，迅速保质保量地完成测量作业，是矿山井下测量不变的主题。
关键词：矿井测量方法煤矿，煤尘密集、噪音轰鸣，光线昏暗、路面崎岖，施工环境十分恶劣。
由于条件限制，井下不适用一般通讯设备，加上安全生产对测量成果的要求严格，生产进尺对测量数据往往要求紧急，也给井下测量带来挑战。
现根据笔者多年的井下测量经验，结台实际工作情况，介绍几种测量技巧。
1双边交会测量根据井下条件及工程要求，一般井下测量采用的放样方法为极坐标法，即拨角量边造点，该法操作简单、结果精确，但所放点与仪器站必须通视方可作业。
井下的未知点坐标一般用导线测量的方法测得，即测角量边算坐标。
在有些特殊情况下，却可以以量边来获得条件以减少测角误差累积，减少工作量，并达到同样的效果。
拟布置一条巷道(图中虚线所示)与井筒贯通，以增加通风效果。
在老巷道只找到A、B 两点，附近其它的点已不存在了，且A、B 两点不通视，直接用放样是不可能的，因而需找一点与 A 点或 B 点通视来标定拨门点C，如果从远处支导线引点显然费时费力，且容易造成测量误差的累积。
如何迅速她解决这一问题呢?其实只需在交叉处设定一点，使之与A、B 两点均通视，量取CA、CB 两边的长，根据AB边长由两边交会便可定出 C 点，几分钟内便解决了 C 点坐标问题，从而作出放样图，迅速放样指导巷道掘进施工。
实际工作步骤为：①在交叉处选取点C，在 C 点架仪器，并量取CA、CB 两边长，测量∠ACB。
②由余弦定理算出∠CAB，根据坐标反算出的BA 边方位角推出AC边方位角β。
③根据AC边方位角β 及AC边长，计算出C点坐标。
④反算CD 方位角及边长CD，直接以 C 点为拨门点，算出放样角度。
如以A 点为后视零方向测量ACB，则可直接在仪器上拨角指示掘进方向。
由图可知，由点拨门掘进距离最短，所需费用最低，且减少了几倍的工作量。
地下矿山测绘方案
地下矿山测绘方案1. 引言地下矿山测绘是矿山开采过程中的重要任务，它为矿山规划和生产提供基础数据支持。
本文档将介绍地下矿山测绘方案，包括测图方法、测量仪器、测量过程和数据处理等内容。
2. 测图方法2.1 三角测量法三角测量法是地下矿山测绘中常用的方法之一。
它利用三角形的合同性原理，通过测量边长和角度，计算出地下矿山各个点之间的距离和方位角。
三角测量法准确度较高，适用于中小尺度的地下矿山测绘。
2.2 径向测量法径向测量法适用于大规模地下矿山测绘。
该方法利用测量仪器辐射状地向各个目标点测量距离和方位角，然后通过三角法计算出各个点之间的距离和方位角。
径向测量法相对于三角测量法，具有测量范围大、速度快的优势。
3. 测量仪器3.1 全站仪全站仪是地下矿山测绘中常用的测量仪器之一。
它具有测量距离、方位角和高程的功能，可以实现目标点的全方位测量。
全站仪通过激光技术或电磁波技术测量，具有测量精度高、操作简便等优点，适用于各种地下矿山测绘任务。
3.2 GNSS接收机GNSS接收机是一种基于全球导航卫星系统的测量仪器，它可以通过接收卫星信号，计算出目标点的位置坐标。
GNSS接收机主要用于测量地下矿山中的较大区域或开口区域，具有覆盖范围广、测量速度快的特点。
4. 测量过程地下矿山测绘的测量过程包括前期准备、实地测量和数据处理等阶段。
4.1 前期准备前期准备包括确定测绘任务的范围、准备测量仪器和相关材料、设计测量路线和站点等工作。
在确定测量任务范围时，需要考虑矿山的结构特点和测绘的目的，合理规划测量路线和站点，以确保测量结果的准确性。
4.2 实地测量实地测量是地下矿山测绘的核心环节。
在实地测量过程中，需要按照预先设计的测量路线和站点，使用测量仪器进行距离和方位角的测量。
测量过程中需要注意测量仪器的使用方法和操作规范，以确保测量结果的准确性。
4.3 数据处理数据处理是地下矿山测绘的最后一个环节。
在数据处理过程中，需要对测量得到的距离和方位角进行计算和校正，以得到目标点的准确位置坐标。

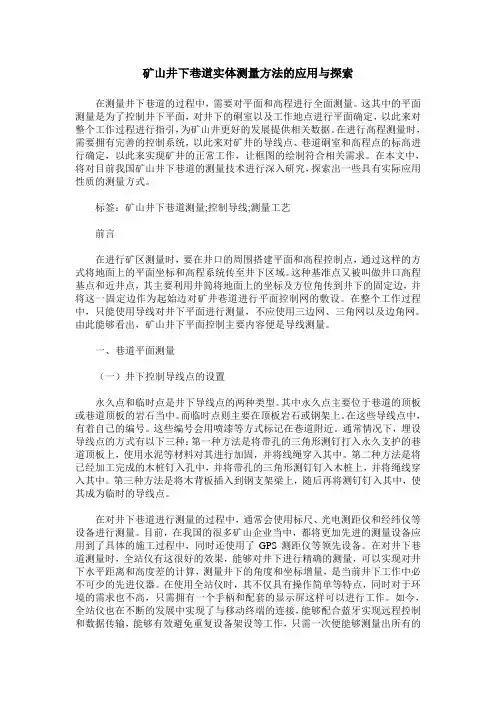

矿山井下巷道实体测量方法的应用与探索
矿山井下巷道实体测量方法的应用与探索在测量井下巷道的过程中，需要对平面和高程进行全面测量。
这其中的平面测量是为了控制井下平面，对井下的硐室以及工作地点进行平面确定，以此来对整个工作过程进行指引，为矿山井更好的发展提供相关数据。
在进行高程测量时，需要拥有完善的控制系统，以此来对矿井的导线点、巷道硐室和高程点的标高进行确定，以此来实现矿井的正常工作，让框图的绘制符合相关需求。
在本文中，将对目前我国矿山井下巷道的测量技术进行深入研究，探索出一些具有实际应用性质的测量方式。
标签：矿山井下巷道测量;控制导线;测量工艺前言在进行矿区测量时，要在井口的周围搭建平面和高程控制点，通过这样的方式将地面上的平面坐标和高程系统传至井下区域。
这种基准点又被叫做井口高程基点和近井点，其主要利用井筒将地面上的坐标及方位角传到井下的固定边，并将这一固定边作为起始边对矿井巷道进行平面控制网的敷设。
在整个工作过程中，只能使用导线对井下平面进行测量，不应使用三边网、三角网以及边角网。
由此能够看出，矿山井下平面控制主要内容便是导线测量。
一、巷道平面测量（一）井下控制导线点的设置永久点和临时点是井下导线点的两种类型。
其中永久点主要位于巷道的顶板或巷道顶板的岩石当中。
而临时点则主要在顶板岩石或钢架上。
在这些导线点中，有着自己的编号。
这些编号会用喷漆等方式标记在巷道附近。
通常情况下，埋设导线点的方式有以下三种：第一种方法是将带孔的三角形测钉打入永久支护的巷道顶板上，使用水泥等材料对其进行加固，并将线绳穿入其中。
第二种方法是将已经加工完成的木桩钉入孔中，并将带孔的三角形测钉钉入木桩上，并将绳线穿入其中。
第三种方法是将木背板插入到钢支架梁上，随后再将测钉钉入其中，使其成为临时的导线点。
在对井下巷道进行测量的过程中，通常会使用标尺、光电测距仪和经纬仪等设备进行测量。
目前，在我国的很多矿山企业当中，都将更加先进的测量设备应用到了具体的施工过程中，同时还使用了GPS测距仪等领先设备。

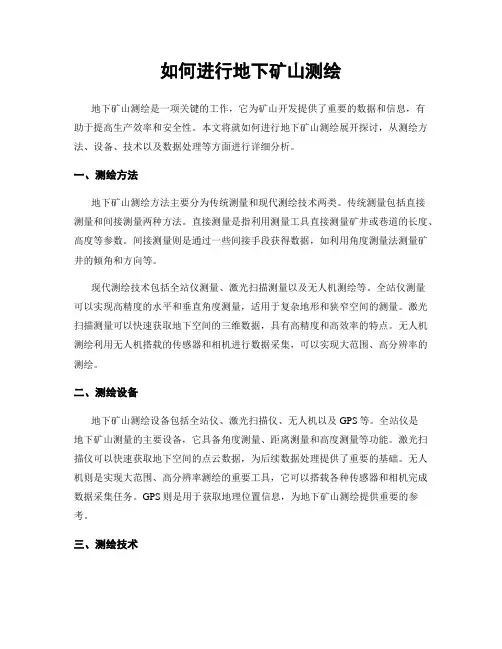

如何进行地下矿山测绘
如何进行地下矿山测绘地下矿山测绘是一项关键的工作，它为矿山开发提供了重要的数据和信息，有助于提高生产效率和安全性。
本文将就如何进行地下矿山测绘展开探讨，从测绘方法、设备、技术以及数据处理等方面进行详细分析。
一、测绘方法地下矿山测绘方法主要分为传统测量和现代测绘技术两类。
传统测量包括直接测量和间接测量两种方法。
直接测量是指利用测量工具直接测量矿井或巷道的长度、高度等参数。
间接测量则是通过一些间接手段获得数据，如利用角度测量法测量矿井的倾角和方向等。
现代测绘技术包括全站仪测量、激光扫描测量以及无人机测绘等。
全站仪测量可以实现高精度的水平和垂直角度测量，适用于复杂地形和狭窄空间的测量。
激光扫描测量可以快速获取地下空间的三维数据，具有高精度和高效率的特点。
无人机测绘利用无人机搭载的传感器和相机进行数据采集，可以实现大范围、高分辨率的测绘。
二、测绘设备地下矿山测绘设备包括全站仪、激光扫描仪、无人机以及GPS等。
全站仪是地下矿山测量的主要设备，它具备角度测量、距离测量和高度测量等功能。
激光扫描仪可以快速获取地下空间的点云数据，为后续数据处理提供了重要的基础。
无人机则是实现大范围、高分辨率测绘的重要工具，它可以搭载各种传感器和相机完成数据采集任务。
GPS则是用于获取地理位置信息，为地下矿山测绘提供重要的参考。
三、测绘技术地下矿山测绘技术主要包括三维数据采集、数据处理和结果展示等环节。
三维数据采集是指利用测绘设备获取地下空间的三维数据，如全站仪测量、激光扫描测量和无人机测绘等。
数据处理是将采集到的原始数据进行加工和处理，得到可用的测绘数据。
常用的数据处理方法包括数据滤波、配准、拼接和特征提取等。
结果展示则是将处理后的数据以可视化的方式呈现出来，如二维平面图、三维模型等。
四、数据处理与分析地下矿山测绘的数据处理与分析是整个测绘过程中不可忽视的一部分。
数据处理包括数据滤波、配准、拼接和特征提取等步骤。
数据滤波是指对原始数据进行平滑处理，去除噪声的干扰。
如何进行地下矿井的测绘与定位
如何进行地下矿井的测绘与定位地下矿井的测绘与定位是矿业工程中非常重要的一环，它不仅可以帮助矿工精准地了解矿井的结构和走向，还可以提高矿井开采的效率和安全性。
本文将介绍如何进行地下矿井的测绘与定位，以及其在矿业工程中的应用。
一、地下矿井测绘的方法地下矿井测绘的方法主要包括地面测量和井下测量两种。
地面测量主要是通过地面上的标志物，如测量台，测量矿坑口的高度以及与地面上的建筑物之间的关系，从而确定矿井的位置和坐标。
而井下测量则是通过测量矿井地下的各种数据，如距离、角度、高差等，来确定矿井地下的结构和走向。
二、地下矿井定位的技术地下矿井定位的技术主要包括全站仪定位、导线测量和激光扫描三种。
全站仪定位是一种先进的测量设备，可以通过测量仪器上的角度和距离数据，将矿井的具体位置和坐标实时传输到计算机上。
导线测量是一种传统的测量方法，通过在矿井地下设置测量基线，通过测量基线的长度和角度，来确定矿井的位置和坐标。
激光扫描是一种先进的三维测量技术，可以通过扫描仪将矿井的地形、走向和地质信息以点云的形式进行定量化分析。
三、地下矿井测绘与定位的应用地下矿井测绘与定位在矿业工程中有着广泛的应用。
首先，它可以帮助矿工了解矿井的结构和走向，从而更好地设计开采方案和决策开采道路的走向。
其次，它可以提高矿井开采的效率和安全性。
通过准确测绘和定位，矿工可以更好地了解矿井地下的地质情况和断层位置，从而避免在开采过程中遇到地质灾害。
此外，地下矿井测绘与定位还可以为矿井的保护和治理提供科学依据。
通过定期进行测绘和定位，可以及时发现矿井的变形和裂缝，从而采取相应的措施进行修补和加固。
四、地下矿井测绘与定位的挑战与前景地下矿井测绘与定位在实际应用中还面临着一些挑战。
首先，地下环境复杂，测绘和定位过程需要面对恶劣的气候条件、复杂的地质构造和狭小的工作空间。
其次，地下矿井的测绘和定位需要高精度的测量设备和专业的技术人员，这对于一些小型矿井来说是一项巨大的挑战。
巷道测量方法
第十七讲巷道测量第一节巷道平面测量井下测量的主要对象是巷道,巷道测量和地面测量工作一样,应遵循“从高级到低级,从整体到局部”的原则。
巷道测量的主要任务是确定巷道、硐室及回采工作面的平面位置与高程,为煤矿建设与生产提供数据与图纸资料。
井下巷道测量中的各项规定应按《煤矿测量试行规程》中的规定执行。
一、巷道平面测量概述井下巷道平面测量分为平面控制测量与碎部测量两部分。
井下巷道平面控制测量是从井底车场的起始边和起始点开始，在巷道内向井田边界布设经纬仪导线。
起始边的方位角和起始点的坐标是通过平面联系测量确定的。
在一般矿井中，井下平面控制测量分为两类：一类导线精度较高，沿主要巷道（包括:斜井、暗斜井、平硐、运输巷道、矿井总回风巷道、主要采区上、下山、石门等）布设，称为基本控制导线，按测角中误差，又分为7"和15"两级。
另一类导线精度较低，沿次要巷道布设，闭（附）合在基本控制导线上，作为采区巷道平面测量的控制，称为采区控制导线它分为15"和30"两级（表1）。
表1 井下平面控制导线测量分类在主要巷道中，为了配合巷道施工，一般应先布设15"或30"导线，用以指示巷道的掘进方向。
巷道每掘进30～200m时，测量人员应按该等级的导线要求进行导线测量。
完成外业工作后即进行内业计算，将计算结果展绘在采掘工程平面图上，供有关部门了解巷道掘进进度、方向、坡度等，以便作出正确的决策。
若测量人员填绘矿图之后，发现掘进工作面接近各种采矿安全边界，例如积水区、发火区、瓦斯突出区、采空区、巷道贯通相遇点以及重要采矿技术边界等，应立即以书面形式向矿领导和负责人报告，同时书面通知安全检查、施工区、队等有关部门，避免发生事故。
每当巷道掘进300～800m时，就应布设基本控制导线，并根据基本控制导线成果展绘基本矿图。
这样做，不仅可以起检核作用，而且能保证矿图的精度，提高巷道施工的质量。
煤矿井下巷道贯通测量工作技术方法
煤矿井下巷道贯通测量工作技术方法发表时间：2018-02-28T14:12:32.837Z 来源：《建筑学研究前沿》2017年第28期作者：陈再庭[导读] 煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。
陕西银河煤业开发有限公司陕西榆林 719000摘要：通过把贯通进度和测量任务图表形式更直观地表现出来，进行任务分解，制定工作目标，责任到人，逐周逐月落实，使各项测量任务得以顺利落实，提高参加贯通测量人员的责任心和积极性。
在重要贯通工程中，采取签定贯通目标责任状，进行风险抵押，对于重要贯通工程的完成起到了有效的推动作用。
此贯通测量工作方法，在近几年全矿井每一项工程贯通中得到有效的检验，确保了每一项工程都得到了顺利贯通。
关键词：煤矿；井下；巷道；贯通测量前言：煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。
为了按设计施工，井下准确标定施工要素，才能实现安全生产，防止误透事情发生。
贯通测量是煤矿井下测量工作中的重要组成部分，在井下生产作业中离不开测量工作。
只有准确的测量工作才能指导井下生产，实现平面控制。
井下掘进工作面采用相向工作面掘进巷道，或一个巷道按设计要求掘进到一定地点与另一个巷道相遇这就是贯通测量。
常见巷道贯通有二种情况：两水平巷道之间的贯通；平巷和斜巷之间的贯通。
用贯通的方法掘进巷道，可以加快巷道的掘进工期，因此，在我国的矿山和铁路施工中得到了广泛的应用一、影响贯通测量的各项误差及对策1提高贯通测量精度的各项对策为提高贯通测量精度，对贯通导线由不同人员在不同时间段独立观测2次；增加水平角观测次数；尽可能的采用长边导线，从而使导线平均边长得到120米以上，减少测站数，提高测角精度；要求两次测距加入各项改正后换算水平距离变成相对误差不大于1/8000，煤矿测量规程规定为1/6000，必须控制边长误差；对个别边长较短的测站及风速较快的巷道观测时，要设法提高仪器对中精度，必要时增加更多的测回数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下矿井巷道测量技术的实用方法
一、引言
地下矿井是工业生产中重要的基础设施之一，巷道是连接不同矿区的通道。
测
量是地下矿井巷道建设和运行管理的关键环节。
本文将介绍地下矿井巷道测量技术的一些实用方法。
二、工程测量
工程测量是在地下矿井巷道建设过程中的测量工作。
其中包括矿井起点、顶板、底板、墙体、巷道断面等方面的测量。
在矿井起点测量中，常用的方法有定位望远镜法和电子测距法等。
定位望远镜法是通过望远镜观测矿井起点标志物，并利用测量仪器确定其水平和垂直角度，进而计算出起点位置。
电子测距法则是利用激光测距仪直接测量矿井起点到参考点的距离。
顶板、底板、墙体测量是为了确定巷道的尺寸和形状，常用的方法有经纬仪法
和三角测量法。
经纬仪法是利用水准仪测量顶板、底板等悬空物体的一般高程，再结合经纬仪确定其方位。
三角测量法则是利用直角三角形的性质，通过测量两个已知角度，再测量其他边的长度，从而计算出未知边的尺寸。
三、巷道变形监测
巷道的变形是地下矿井安全管理中重要的指标之一，也是对巷道稳定性和变形
程度的评估。
巷道变形监测常常使用的方法有全站仪法和内部形变仪法。
全站仪法是通过全站仪这一高精度测量仪器，在巷道的不同位置进行连续测量，得出巷道的变形和位移信息。
内部形变仪法则是将形变仪设备埋设在巷道的内部，通过对形变仪的定时定位测量，精确记录巷道的变形情况。
四、导航测量
导航测量是地下矿井巷道运行管理中的一项重要工作，用于确定工作面位置、
判断巷道走向和确认地质结构。
常用的导航测量方法有超声波测量法和磁力测量法。
超声波测量法是利用超声波在不同介质传播速度不同的原理，通过超声波设备在巷道内部进行测量，得出工作面与参考标志物的距离和方位。
磁力测量法则是利用磁力传感器在巷道内进行磁场测量，通过磁场变化的方式确定巷道走向和地质结构。
五、三维建模与仿真
三维建模与仿真是地下矿井巷道测量技术的一个发展方向。
通过激光扫描仪和
地下激光测量仪等设备，将巷道的实际情况进行高精度的三维测量，再利用计算机软件进行建模和仿真分析。
这样可以更全面地了解巷道的形状、变形情况以及与地质环境之间的关系，为巷道的设计和施工提供更准确的数据与参考。
六、总结
地下矿井巷道测量技术是地下矿井建设和运行管理的重要工作之一。
通过工程
测量、巷道变形监测、导航测量以及三维建模与仿真等方法，可以实现对巷道各个方面的测量与分析，为矿井安全和生产提供可靠的数据和参考。
随着科技的不断进步，地下矿井巷道测量技术将不断发展和创新，为地下矿井的建设和管理带来更多便利与先进的方法。
