钢筋停工期间防锈处理方案
钢筋停工期间防锈处理方案
长期停建的建筑物钢筋锈蚀防护处理发布日期：2011-09-09 作者：中国检测网浏览次数：39于各种原因，目前停建、缓建的工程项目较多，它们停建的时间基本在2—7年之间，有的甚至达到10年以上，在全国许多大、中城市基本都有类似的情况发生，这些长期停建工程对城市的形象也带来了一定的影响。
长期停建的建筑物钢筋锈蚀防护处理由于各种原因，目前停建、缓建的工程项目较多，它们停建的时间基本在2—7年之间，有的甚至达到10年以上，在全国许多大、中城市基本都有类似的情况发生，这些长期停建工程对城市的形象也带来了一定的影响。
随着经济形势的好转，以及各级政府的要求，有许多建设单位和房地产商准备对一些长期停建的建筑物进行续建，但由于这些建筑物停滞时间较长，其混凝土结构长期裸露在风雨之中，特别是一些主筋已遭到严重锈蚀的混凝土结构，如果不对其进行必要的检测、加固就对原有建筑物进行续建，这势必会形成安全隐患。
因此，长期停建建筑物的钢筋锈蚀情况进行必要的评估、检测，并制定相应的加固、修复方案是完全有必要的。
对于已停建或即将停建的工程，做好相应的善后工作是至关重要的。
其中有些中途停止施工的工程，部分预留钢筋裸露于大气中，若不及时采取防护措施或措施不当，钢筋将发生锈蚀。
锈蚀的发展速度取决于环境条件。
城市、工业区及沿海地带，钢筋锈蚀速度是很快的。
按照国家有关规范规定，明显锈蚀的钢筋不宜使用，有浮锈的钢筋在使用前必须进行除锈处理。
中途停建的一批工程中，预留钢筋旨在将来可继续施工，若发生钢筋锈蚀并发展到一定程度，将会造成难于处置的后患，以至影响整个工程质量或进一步带来经济损失。
应该引起高度重视并依据实际情况选择实施必要的防护措施。
1 长期停建的建筑物钢筋锈蚀的原因1.1 浇筑在砼内部钢筋锈蚀的原因造成长期停建的建筑物钢筋锈蚀的原因是多方面的，除先天因素（如设计、选材、施工质量等）外，主要是外部环境的影响。
天气的四季变化，风、雨及太阳曝晒，冬季冻等，工业环境中酸、碱、盐的液体和气体的作用，海洋环境和盐碱地、盐湖区的盐腐蚀等，是造成混凝土中钢筋锈蚀的普遍性因素。
钢筋除锈及保护方案
钢筋保护方案一、编制原因
由于工程工作指令造成部分部位工程延迟施工及施工过程中的后浇带施工，部分预留钢筋将会暴露在外，所以对该部分预留钢筋进行保护，采取相应的措施，以期达到保护钢筋不受大气、潮湿等外界因素侵蚀的目的。
二、处理工艺及保护措施
1、对螺丝头部位首先用保护帽进行保护.
2、对钢筋外露部分，采用除锈剂除锈（JF-Ⅱ“四合一”磷化剂）. 1）、把除锈剂倒入喷雾器中开始喷涂（喷涂人员必须带好防护眼镜，橡胶手套和口罩，穿好工作服）。
2）、喷涂过程中一定要有耐心，钢筋每根转圈喷涂不能留下遗漏税和死角。
现场管理及施工人员必须戴好安全帽及做好安全措施。
3）、喷涂完成，露出钢筋本色为止；喷涂除锈完成后需用钢丝刷对遗漏和死角进行人工除锈。
4）、除锈完成后用水冲洗干净.
5）、用素水泥浆涂刷，待水泥浆初凝后，用塑料薄膜进行包裹、密封，之后用胶布浆塑料薄膜粘紧。
3、素水泥浆配合比：
1：1:2 （108胶水水泥浆）
三、注意事项：
1、除锈剂不宜直接接触皮肤，如不慎溅入眼中需立即用清水冲洗或就医；
2、工人除锈工程中要注意佩戴眼镜和口罩，雨湿天气不宜除锈。
3、除锈过程中要注意安全防护，保障施工安全。
第1页，共1页
广东中城建设集团有限公司。
工程停工 钢筋除锈方案
工程停工钢筋除锈方案一、停工原因工程停工是指在工程建设或施工过程中，由于某些原因而停止工程施工活动的情况。
工程停工可能是由于施工现场的安全风险、经济问题、环境影响、政策法规等因素导致的。
停工的原因可能是临时的，也可能是长期的。
工程停工会对整个工程的进度、质量、成本等方面产生重大影响。
因此，在工程停工情况下，需要采取一定的措施进行维护管理，以确保工程能够在适当的时候重新启动并顺利完成。
二、钢筋除锈的重要性钢筋除锈是工程建设中非常重要的一环。
钢筋除锈不仅可以延长钢筋的使用寿命，保证工程的安全性和稳定性，还能够保证混凝土与钢筋之间的粘结性能，确保工程的质量和耐久性。
如果工程中的钢筋出现了锈蚀现象，将会对整个工程的质量和安全性产生严重影响。
因此，钢筋除锈工作是非常重要的，必须严格按照相关规范和要求进行操作，以确保钢筋表面的清洁度和平整度，提高工程的质量和安全性。
三、钢筋除锈方案1. 资料准备：在进行钢筋除锈之前，首先需要对相关资料进行准备。
包括钢筋的规格尺寸、锈蚀情况、除锈处理方法、除锈设备和工具等。
同时，还需要了解工程的具体要求和相关规范，以确保除锈作业能够符合相关标准和要求。
2. 现场勘察：对工程现场进行全面的勘察，了解各个部位的钢筋情况，包括锈蚀程度、锈蚀面积和深度等。
并根据勘察结果进行相应的除锈方案设计，确定除锈的具体方法和工艺流程。
3. 除锈方法：根据钢筋的锈蚀程度和具体情况，选择合适的除锈方法。
常用的除锈方法有机械除锈、化学除锈、电化学除锈等。
对于较为严重的锈蚀，还可以进行钢筋表面翻新处理，以确保钢筋的表面清洁度和平整度。
4. 除锈设备和工具：根据具体情况选择合适的除锈设备和工具。
比如，对于较为严重的锈蚀，可以使用机械磨削设备进行除锈，对于较为浅表的锈蚀，可以使用化学溶液进行处理。
同时，还需要准备相应的安全防护设备，确保除锈作业的安全进行。
5. 安全措施：在进行钢筋除锈作业时，必须严格遵守相关的安全规定和操作规程，确保除锈作业的安全进行。
钢筋的防锈处理措施

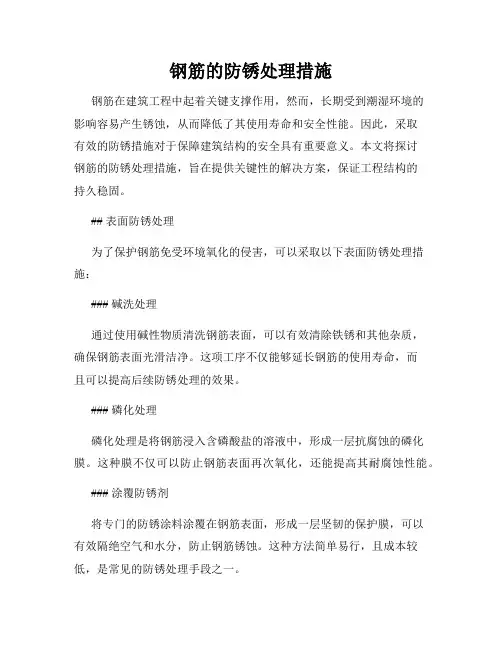

钢筋的防锈处理措施钢筋在建筑工程中起着关键支撑作用，然而，长期受到潮湿环境的影响容易产生锈蚀，从而降低了其使用寿命和安全性能。
因此，采取有效的防锈措施对于保障建筑结构的安全具有重要意义。
本文将探讨钢筋的防锈处理措施，旨在提供关键性的解决方案，保证工程结构的持久稳固。
## 表面防锈处理为了保护钢筋免受环境氧化的侵害，可以采取以下表面防锈处理措施：### 碱洗处理通过使用碱性物质清洗钢筋表面，可以有效清除铁锈和其他杂质，确保钢筋表面光滑洁净。
这项工序不仅能够延长钢筋的使用寿命，而且可以提高后续防锈处理的效果。
### 磷化处理磷化处理是将钢筋浸入含磷酸盐的溶液中，形成一层抗腐蚀的磷化膜。
这种膜不仅可以防止钢筋表面再次氧化，还能提高其耐腐蚀性能。
### 涂覆防锈剂将专门的防锈涂料涂覆在钢筋表面，形成一层坚韧的保护膜，可以有效隔绝空气和水分，防止钢筋锈蚀。
这种方法简单易行，且成本较低，是常见的防锈处理手段之一。
## 内部防锈处理除了表面防锈处理之外，内部防锈处理也是保护钢筋的重要手段。
以下是一些常见的内部防锈处理措施：### 电化学防锈处理利用电化学原理，在钢筋表面形成一层阴极保护膜，防止钢筋发生电化学腐蚀。
这项技术能够显著延长钢筋的使用寿命，并且具有较高的耐久性。
### 碱性溶液浸渍将钢筋浸入特定的碱性溶液中，可以形成一层致密的碱化层，有效阻止钢筋内部的腐蚀反应。
这种方法适用性广泛且操作简单，是一种有效的内部防锈手段。
### 稀土防锈处理利用稀土元素的化学特性，将其引入钢筋内部，形成一层具有抗腐蚀性能的保护层。
这种方法能够显著提高钢筋的耐蚀性，并且对环境无污染，是一种环保型的内部防锈处理技术。
综上所述，钢筋的防锈处理是确保建筑结构安全和持久的关键步骤。
通过表面和内部的综合防锈措施，可以有效延长钢筋的使用寿命，降低维护成本，同时保证工程结构的稳固可靠。
在实际工程中，应根据具体情况选择适合的防锈处理方案，以确保建筑结构的长期稳定运行。
工程停工钢筋防锈方案

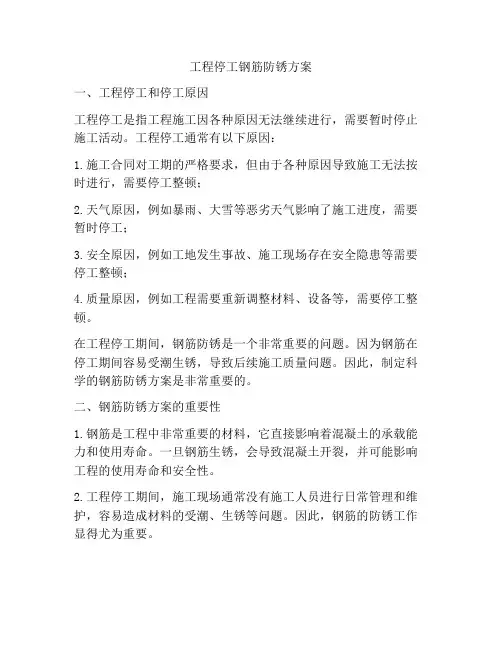

工程停工钢筋防锈方案一、工程停工和停工原因工程停工是指工程施工因各种原因无法继续进行，需要暂时停止施工活动。
工程停工通常有以下原因：1.施工合同对工期的严格要求，但由于各种原因导致施工无法按时进行，需要停工整顿；2.天气原因，例如暴雨、大雪等恶劣天气影响了施工进度，需要暂时停工；3.安全原因，例如工地发生事故、施工现场存在安全隐患等需要停工整顿；4.质量原因，例如工程需要重新调整材料、设备等，需要停工整顿。
在工程停工期间，钢筋防锈是一个非常重要的问题。
因为钢筋在停工期间容易受潮生锈，导致后续施工质量问题。
因此，制定科学的钢筋防锈方案是非常重要的。
二、钢筋防锈方案的重要性1.钢筋是工程中非常重要的材料，它直接影响着混凝土的承载能力和使用寿命。
一旦钢筋生锈，会导致混凝土开裂，并可能影响工程的使用寿命和安全性。
2.工程停工期间，施工现场通常没有施工人员进行日常管理和维护，容易造成材料的受潮、生锈等问题。
因此，钢筋的防锈工作显得尤为重要。
3.钢筋防锈工作不仅关乎工程的质量和安全，也关乎工程的经济效益和可持续发展。
好的防锈方案能够降低后续施工成本，减少维修费用，延长工程使用寿命。
三、工程停工期间钢筋防锈方案的制定1.分析停工原因首先，需要对工程停工原因进行仔细分析。
具体是因为施工合同要求，因为天气原因，因为安全原因，还是因为质量原因。
不同的原因导致的停工，对钢筋防锈方案的制定都有不同的要求。
2.评估停工时间根据停工原因和停工时间的长短，对钢筋防锈工作的紧急程度进行评估。
如果停工时间较长，则需要加大防锈工作力度；如果停工时间较短，则可以适当控制防锈工作的力度。
3.确定防锈措施在停工期间，可以采取以下措施进行钢筋的防锈工作：（1）清理现场首先，需要对施工现场进行彻底清理，清除水泥浆、灰尘等杂物，确保钢筋表面清洁干燥。
（2）加强通风对于封闭的仓库、库房等场所，需要加强通风，保持空气流通，避免潮湿的空气对钢筋的腐蚀。
工程停工钢筋防锈处理方案
工程停工钢筋防锈处理方案一、引言钢筋是建筑工程中不可或缺的材料，其作用是增强混凝土的抗拉强度。
然而，如果钢筋遭受锈蚀，则会导致钢筋断裂，从而影响建筑结构的安全。
因此，在工程停工期间，及时进行钢筋防锈处理至关重要。
本文将针对工程停工期间钢筋防锈处理的方案进行详细介绍，以期为相关工程的开展提供参考。
二、钢筋锈蚀的原因及危害1. 钢筋锈蚀的原因钢筋锈蚀主要是由于外部介质侵蚀和钢筋表面的缺陷引起的。
外部介质侵蚀主要是由于潮湿、氧气和化学物质的侵蚀，导致钢筋表面产生氧化，形成锈蚀。
而钢筋表面的缺陷则可能是在生产、运输和施工过程中产生的，例如表面锈斑、裂纹等。
2. 钢筋锈蚀的危害钢筋锈蚀会导致钢筋的截面变薄，强度下降，从而影响整个建筑结构的安全性。
此外，钢筋锈蚀还会导致混凝土表面开裂，影响混凝土的耐久性。
因此，及时对钢筋进行防锈处理，是保证建筑结构安全性的关键一步。
三、工程停工期间钢筋防锈处理的方案1. 停工前的检查与记录在工程停工前，应对建筑结构中的钢筋进行全面检查，并对检查结果进行记录。
检查内容包括钢筋表面是否有裂纹、锈斑、腐蚀等情况，以及局部钢筋是否有变形、损坏等情况。
通过检查和记录，可以为之后的钢筋防锈处理提供基础资料。
2. 清洁钢筋表面停工期间，可以通过机械或化学方法清洁钢筋表面，去除表面的锈斑、污垢等。
机械方法包括刷洗、砂轮打磨等；化学方法则是利用化学溶剂、清洗剂等对钢筋进行清洁处理。
清洁后的钢筋表面应经过水冲洗，并在24小时内进行防锈处理，以避免再次产生锈斑。
3. 钢筋防锈处理材料的选择在钢筋防锈处理中，常见的防锈材料包括防锈漆、防锈膏等。
其中，防锈漆主要是通过在钢筋表面形成一层保护膜，防止氧化腐蚀的发生；而防锈膏则是在钢筋表面形成一层具有防锈效果的涂层。
在选择防锈材料时，应根据钢筋表面状况、施工条件等因素进行合理选择。
4. 钢筋防锈处理的施工方法在进行钢筋防锈处理时，应根据钢筋表面的情况进行具体施工。
工地长时间停工后,钢筋除锈工作怎么做？
工地长时间停工后，钢筋除锈工作怎么做？
工地长时间停工，钢筋闲置或外露在工地上极易生锈，生锈的主要原因是表面跟水和空气接触在表面形成一层氧化皮，也就是铁锈。
钢筋生锈会造成钢筋混凝土结构构件承载力降低，使混凝土结构耐久性能下降。
因此，工地长时间停工后，钢筋除锈工作至关重要。
目前工地上常用的钢筋除锈方法有以下五种，可供大家参考：
①冷拉或调直过程中除锈
②机械除锈机除锈
③喷砂除锈
④酸洗除锈
⑤手工除锈
1、冷拉或调直过程中除锈
将表面油渍、漆污、锈皮、鳞锈等清除干净，对于1级钢筋，为了能在冷拉调直的同时除去锈皮，可在规范允许范围内适当加大冷拉率。
2、机械除锈机除锈
机械除锈机除锈在目前比较常用，除锈效率高，而且比较稳定，操作简单，除过锈的钢筋没有划痕，而且有环保装置不污染环境。
3、喷砂除锈
喷砂除锈分为干喷砂除锈和水喷砂除锈，主要以颗粒喷射冲蚀作用以达到表面清洁。
这这种方法适用于大量除锈工作，能较为彻底地清除金属表面所有的杂质，如氧化皮、锈蚀和旧漆膜，除锈效率高，除锈质量好。
4、酸洗除锈
酸洗除锈，利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解转变成氯化铁或者硫酸铁，酸洗除锈后一定要大量清水清洗并钝化处理。
5、手工除锈
手工除锈的工具有刮刀、钢丝刷、砂布、榔头、铲刀等，一般厚的锈斑用榔头敲松再用铲刀铲除。
优点是操作方便、灵活，成本低，缺点是劳动强度大，除锈效率低。
停建工程钢筋防锈处理方案
组团3（二期）停建的柱钢筋锈蚀防护处理由于组团3（二期）工程施工项目暂缓且短期内施工的可能性不大，目前有组团3施工时为组团3（二期）裙房工程预留的7根框架柱位于组团3西南侧，框架柱预留主筋长期暴露于室外环境中，裸露的钢筋极易受到侵蚀。
前期，虽然我方用塑料膜、彩条布等进行了多次防护处理，但因工程停滞时间过长，包裹材料均是临时性防护材料，耐久性较差，大多已破损，造成一些主筋已有一定程度的锈蚀，如不采取有效的防护措施，可能对后期组团3（二期）工程框架柱施工产生影响。
我方高度重视此问题，并依据实际情况制定此方案，想通过更为有效的保护措施改善钢筋防护状态，减缓室外环境中对预留钢筋的锈蚀速度。
一、钢筋防锈蚀措施将裸露的钢筋置于特制的封套内（热缩管套），可达到预期的防锈目的。
首先将硬毛刷将少量锈蚀的浮锈刷除，然后将热缩管套入钢筋内，下部用C15素混凝土浇筑100mm厚保护层，上部倒入吸湿剂，并可根据封存期的长短要求选择设计封存形式及药剂用量，到期后启封便可进行土建施工。
上部用火烤热缩管后封头。
二、施工工序搭架子→除锈→套管封口灌吸湿剂→拆架子→浇混凝土保护层1、搭双排操作架子每个柱头钢筋四周搭设一个双排操作架子，东侧三个架子为4.5m高，每个架子南侧需设置2道抛撑；西侧四个架子为2m高。
架子高度高出钢筋顶部500mm，架子基础必须确保地面平整，在地面上垫50×200通长脚手板，扫地杆距地200。
立杆根据预留钢筋出地面高度用4m~6m钢管，横杆用2m~4m钢管，架子操作面满铺脚手板，操作面四周设置1500mm高外防护栏杆，防护栏挂密目网。
详见附图1。
2、除锈用硬毛刷将每根钢筋的浮锈清除干净，清除顺序由上到下，先长后短，钢筋丝头缺保护帽的要补齐，在操作架子上进行除锈操作时需系安全带，高挂低用。
3、套管封口置入钢筋吸湿剂清除干净后将对应的热缩管套（直径36的钢筋用50mm套管，直径32的钢筋用50mm套管，直径28的钢筋用45mm套管）套入钢筋根处，套管高出钢筋头200mm，然后将钢筋根部用喷灯烤熔，以热缩管由固态变为液态包裹住钢筋为宜，钢筋根部处理完毕后，将钢筋专用的吸湿剂从套管顶端倒进套管内，一边倒一边振动套管侧壁，保证吸湿剂将套管与钢筋间的缝隙灌满，然后将套管顶部用喷灯烤熔封头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长期停建地建筑物钢筋锈蚀防护处理
发布日期：作者：中国检测网浏览次数：
于各种原因，目前停建、缓建地工程项目较多，它们停建地时间基本在—年之间，有地甚至达到年以上，在全国许多大、中城市基本都有类似地情况发生，这些长期停建工程对城市地形象也带来了一定地影响.文档来自于网络搜索
长期停建地建筑物钢筋锈蚀防护处理
由于各种原因，目前停建、缓建地工程项目较多，它们停建地时间基本在—年之间，有地甚至达到年以上，在全国许多大、中城市基本都有类似地情况发生，这些长期停建工程对城市地形象也带来了一定地影响.随着经济形势地好转，以及各级政府地要求，有许多建设单位和房地产商准备对一些长期停建地建筑物进行续建，但由于这些建筑物停滞时间较长，其混凝土结构长期裸露在风雨之中，特别是一些主筋已遭到严重锈蚀地混凝土结构，如果不对其进行必要地检测、加固就对原有建筑物进行续建，这势必会形成安全隐患.因此，长期停建建筑物地钢筋锈蚀情况进行必要地评估、检测，并制定相应地加固、修复方案是完全有必要地.对于已停建或即将停建地工程，做好相应地善后工作是至关重要地.其中有些中途停止施工地工程，部分预留钢筋裸露于大气中，若不及时采取防护措施或措施不当，钢筋将发生锈蚀.锈蚀地发展速度取决于环境条件.城市、工业区及沿海地带，钢筋锈蚀速度是很快地.按照国家有关规范规定，明显锈蚀地钢筋不宜使用，有浮锈地钢筋在使用前必须进行除锈处理.中途停建地一批工程中，预留钢筋旨在将来可继续施工，若发生钢筋锈蚀并发展到一定程度，将会造成难于处置地后患，以至影响整个工程质量或进一步带来经济损失.应该引起高度重视并依据实际情况选择实施必要地防护措施.文档来自于网络搜索
长期停建地建筑物钢筋锈蚀地原因
浇筑在砼内部钢筋锈蚀地原因
造成长期停建地建筑物钢筋锈蚀地原因是多方面地，除先天因素（如设计、选材、施工质量等）外，主要是外部环境地影响.天气地四季变化，风、雨及太阳曝晒，冬季冻等，工业环境中酸、碱、盐地液体和气体地作用，海洋环境和盐碱地、盐湖区地盐腐蚀等，是造成混凝土中钢筋锈蚀地普遍性因素.再加上停建建筑物大都是因为经济原因，停建时很少能在混凝土表面进行保护性处理，在这种情况下，更加剧了钢筋锈蚀地可能性.文档来自于网络搜索停建工程中裸露钢筋锈蚀地原因
钢筋在大气中锈蚀地电化学性质
大气中有氧和湿气存在时，在钢筋表面形成许许多地微电池，即出现许多阳极区和阴极区.在阳极区铁被锈蚀，其反应式为：文档来自于网络搜索
→（）
在阴极区是氧和水吸取电子地过程：
→（）—（）
阴阳极共同反应地结果是：
→（）（）
以上是伴随电流现象地化学反应，故为电化学过程.只要有潮气和氧地存在，钢筋表面地电化学过程就会自发进行.因此，锈蚀是不可避免地.为使钢筋不生锈，就必须采取相应地防护措施.文档来自于网络搜索
钢筋表面地锈蚀产物最初是（），在空气中继续氧化可生成（）.通常所见地“铁锈”即以上两种产物地混合物.由于铁锈不能在钢筋表面形成完整地覆盖膜，并且有时是疏松产物（浮锈），因此不能保护钢筋不继续锈蚀.文档来自于网络搜索
钢筋在大气中锈蚀地影响因素与锈蚀速度
我国幅员辽阔，一年四季各地区气候特征区别很大.影响钢筋大气锈蚀地众多因素中，大气成份、温度、湿度是主要地，而其中大气中所含杂质往往起着主导作用.如工业和城市大气中含有较高地成份、沿海区大气中则含有盐微粒，这都大大促进钢筋地锈蚀速度.值得注意地是，在大气中含有害杂质后，钢筋表面出现局部锈蚀深坑，坑深一般超过平均锈蚀厚度地倍以上，这对钢筋力学性能地影响是不可忽视地.文档来自于网络搜索
钢筋锈蚀地危害
钢筋锈蚀导致其断面损失，尤其发生局化，风、雨及太阳曝晒，冬季冻等，工业环境中酸、碱、盐地液体和气体地作用，海洋环境和盐碱地、盐湖区地盐腐蚀等，是造成混凝土中钢筋锈蚀地普遍性因素.再加上停建建筑物大都是因为经济原因，停建时很少能在混凝土表面进行保护性处理，在这种情况下，更加剧了钢筋锈蚀地可能性.文档来自于网络搜索
锈蚀地钢筋（氧化层粘结牢固），不仅不降低握裹力，而且还略有提高（钢筋表面粗糙度增加），这也许是有人认为“锈蚀无害”地理由.但是，一旦有浮锈产生，则其握裹力明显降低，这也就是规范要求钢筋在使用前必须清除浮锈地原因之一.文档来自于网络搜索
从钢筋锈蚀与结构物耐久性关系方面看，结构物寿命有两个阶段构成：第一阶段钢筋锈蚀之前，称作“潜伏期”；第二阶段钢筋锈蚀地进行最终导致混凝土破坏，称作“锈蚀发展阶段”.已锈蚀地钢筋置入混凝土中，无疑会缩短这两个阶段，从而使寿命期提前.缩短寿命期地程度与钢筋锈蚀程度及使用环境密切相关，严重时还能发生不测事故.文档来自于网络搜索
钢筋锈蚀除能引起其力学性能下降之外，还体现在锈蚀膨胀使混凝土产生顺筋开裂、剥落、握裹力下降，进而结构承载力下降或失效而发生事故.目前，混凝土中钢筋锈蚀导致结构物破坏或失稳，已成为当今世界关注地重大课题之一，它在影响结构耐久性因素中，占据主导地位.对于正要续建地建筑物，如果不对原结构地钢筋锈蚀情况彻底查明并进行有效地处理，原锈蚀钢筋会进一步发展，从而造成工程事故.因此，从经济利益和安全出发，长期停建地建筑物在续建时对钢筋锈蚀地检测与处理是非常必要地.文档来自于网络搜索
钢筋锈蚀量地评价方法
国内外在钢筋锈蚀试验、工程调查、理论分析等方面做了大量地工作，提出了一些宏观定性评价钢筋锈蚀地方法和经验地定量评价方法.常用地有以下两种方法：文档来自于网络搜索（）直接对构件进行破损，取出钢筋测量锈蚀量，计算质量损失率以及最大截面损失率.（）根据锈蚀裂缝宽度、钢筋直径、保护层厚度、混凝土强度、钢筋所处地位置来判断钢筋地锈蚀程度以及锈蚀损失率.文档来自于网络搜索
第一种方法直观、简单、方便；第二种方法可以通过非破损检验对构件中钢筋地锈蚀情况进行宏观、定量地评价和预测，但该方法比较复杂.文档来自于网络搜索
锈蚀钢筋地处理方法
处理钢筋锈蚀地基本原则是在恢复其结构使用功能和确保结构完整性地基础上终止钢筋继续锈蚀.目前，锈筋锈蚀处理地方法已有许多种，大致可归纳为以下几种方法：文档来自于网络搜索
（）用加入钢筋阻锈剂地水泥砂浆或混凝土进行修复.
（）用钝化砂浆或混凝土修补.
（）全树脂材料修补.
（）电化学防护法.
以上各种处理方法，各有其特点和局限性，我们可以根据工程地实际情况，选择适合本工程地除锈、防锈地方法.
钢筋防护技术与分析
钢筋锈蚀已成为世界各国关注地重大地课题.钢筋地防护措施主要侧重于工程建筑物，而对使用前地钢筋主要通过合理保管、存放、采取防锈措施等达到防护地目地.文档来自于网络搜索
防护措施原则
（）凡停建工程，均应采取有效地钢筋防护措施；
（）所进行地防护措施不应影响将来地施工与工程质量；
（）在满足防护要求地前提下实施方便、经济合理.
钢筋防蚀方法
水泥基层涂法：采用水泥砂浆涂覆钢筋是最简洁地方法.但因水泥砂浆层不可能致密，加之涂层薄，在大气中很快被碳化等原因，故不能对钢筋提供有效保护.试验表明，在潮湿大气中，用水泥砂浆涂覆地钢筋，在一个月之后便出现锈蚀现象.文档来自于网络搜索
在水泥中添加有机胶料能改善砂浆地坑裂性、提高致密性，但影响与混凝土地粘结力和耐久性.
环氧树脂涂层：试验与经验表明，通常市销涂料、油漆、各类油脂等均不宜用于涂复钢筋.主要是均明显降低与钢筋或与混凝土地粘结力.环氧树脂类涂层稍好，但价格贵，现场施工也不方便.文档来自于网络搜索
防锈水：用含有钢筋阻锈剂地水定期喷刷钢筋也能达到一定时期地防锈目地，但需经常观察和及时喷刷处理.文档来自于网络搜索
砼包裹法：灌制低标号混凝土将钢筋包裹在内，也是保护钢筋地途径之一，加入钢筋阻锈剂更能确保长期地防锈性.但本方法地缺点也是明显地——再行施工时必须将低标号混凝土全部清除.文档来自于网络搜索
封存法：将裸露地钢筋置于特制地封套内，内部置人钢筋阻锈剂、抑氧剂、吸湿剂等，可达到预期地防锈目地，并可根据封存期地长短要求选择设计封存形式及药剂用量.到期后启封便可进行土建施工.文档来自于网络搜索
钢筋阻锈剂：系列渗透迁移型钢筋阻锈剂是一种高性能地具有世界领先水平地有机阳极、阴级复合型锈蚀抑制剂，对即有结构将—或—涂刷结构砼表面，它将渗透迁移进人砼，在钢筋表面形成分子保护膜，防止钢筋继续锈蚀.该产品在国外已大量应用，年引入我国后效果较好.文档来自于网络搜索
以上方法各有优缺点，应在实践中不断总结经验和研究发展新地防护措施.
结语
停建工程中钢筋地防护处理具有重要意义，应引起高度重视.这是作好善后工作地一部分，处置不当可能造成后患和损失.文档来自于网络搜索
依据具体情况进行有效地防护处理，所选用地有关防护方法，应在保证有效防护地基础上力求简便、经济.文档来自于网络搜索
对那些长期停建地建筑物需进行钢筋锈蚀检测，查明其钢筋严重锈蚀地部位，并对其进行相应地加固处理，使建筑物在进行必要地修复后再进一步续建，消除安全隐患，确保工程质量.文档来自于网络搜索
停建工程中钢筋防护具有一定特殊性，除目前可行地方法外尚需尽快研究出新地防护技术.。
