色度计简介说明
BM-7参数
产品说明：
BM-7亮度色度计的详细介绍
采用三色值过滤的测定方法,可测定亮度、色度、色温CIELAB、CIELUV、色差等.4个量测角度可以切换.在液晶领域作为业界标准广受好评。
* CRT的色温，色度，VDT的亮度，对比度；
* LED,LCD的色度，亮度，对比度；
* 各种光源的亮度，色温，配光特性的检查；
* 反射座，汽车牌照的亮度，色度，照度；
* 道路，隧道的路面，隧道内的亮度；
* 胶片，滤光器等的色度和透过率；
* 印刷物，涂料等的配合及色差；
* 纤维，壁纸等的色度和色差；
* 塑料成型品的色度和色差；
* 药品，化妆品的色度和色差
好评。
分光色度计原理
分光色度计原理分光色度计是一种用于测量物质颜色的仪器，它基于分光技术、吸光度测量、朗伯-比尔定律、比色皿和光源等原理来实现颜色的测量。
下面将分别介绍这些原理和概念。
1. 分光技术分光技术是分光色度计的核心技术之一。
它通过将光线分成不同波长的单色光，然后测量每种单色光的强度或能量，以确定物质的颜色。
在分光色度计中，常用的分光技术包括光栅分光和棱镜分光。
光栅分光是通过将一条狭缝的光线反射到另一条狭缝上，形成一系列平行且等间距的狭缝，然后通过另一组狭缝将光线分成单色光。
棱镜分光则是通过将光线入射到棱镜的一面上，然后通过棱镜的内部折射和反射作用，将光线分成不同波长的单色光。
2. 吸光度测量吸光度测量是分光色度计中用来确定物质颜色的重要方法。
吸光度是指物质吸收光能量的程度，它与物质的浓度和厚度有关。
在分光色度计中，通过测量物质对不同波长单色光的吸收程度，可以计算出物质的吸光度。
吸光度的测量精度受到多种因素的影响，如光的强度、稳定性、探测器的灵敏度以及背景噪音等。
为了获得更精确的测量结果，需要对这些因素进行控制和校准。
3. 朗伯-比尔定律朗伯-比尔定律是分光色度计中用来描述物质吸光度与物质浓度和厚度之间关系的公式。
根据朗伯-比尔定律，物质对光的吸收程度与物质的浓度和厚度成正比，而与光的波长无关。
因此，通过测量物质对不同波长单色光的吸收程度，可以确定物质的浓度和厚度。
在实际应用中，朗伯-比尔定律需要满足一定的条件才能成立，如单色光照射、无散射等。
因此，在分光色度计的使用过程中需要注意这些条件是否满足。
4. 比色皿比色皿是分光色度计中用来盛放待测样品的容器。
它通常是由透明且稳定的材料制成，如玻璃或石英。
比色皿的形状和尺寸会影响到测量的精度和准确性。
在选择比色皿时需要考虑样品的性质、测量波长范围以及样品体积等因素。
在使用比色皿时需要注意以下几点：首先，要保证比色皿的干净和无污染；其次，要避免比色皿内的样品出现气泡或悬浮物；最后，在测量过程中需要将比色皿放置在正确的位置上，以避免误差的产生。
色度计参数
色度计参数色度计参数是指用于确定颜色空间中颜色属性的参数。
这些参数可以用来描述物体、光源或图像的颜色特征。
色度计参数中包含了许多重要的概念和指标，以下是其中几个常见的参数：1. 色温色温指的是光源的颜色，通常用开尔文(K)为单位，表示光源的色调。
色温越高，光线的蓝色成分就越多，使人感觉沉闷，眼睛会感到疲劳，远离自然光线的色温越高。
色温越低，光线则越接近自然光，更具有温暖、柔和的效果。
色温的选择因应用环境和要求不同，一般日光色温为5000K左右，普通白炽灯色温为2700K左右。
2. 色域色域定义了一种设备或者颜色空间可以显示的颜色的范围，准确来说，色域是一组三维坐标，表示可显示颜色的表面区域。
在数字图像中，颜色通常使用RGB（红绿蓝）颜色模型表示，色域的范围取决于光源和设备的物理属性。
3. 显色指数显色指数是一个光源的光谱辐射能力，它通常是用Ra（CIE通用显色指数）来表示的。
Ra值越大，光源的光谱就越接近于自然光，颜色的还原性也就越好。
一般来说，Ra在85-100之间的光源可以被认为是非常好的，而Ra值在70以下的光源可能会导致颜色失真。
4. 亮度亮度是指光源发出的光在人眼中的感受强度，它通常使用单位发光体的均匀光源作为基准，以cd/m2为单位表示。
在使用色度计时，选择合适的参数通常是很重要的。
这些参数可以帮助我们更好地理解光源和颜色的关系，进而对观测到的物体或图像的颜色进行准确的描述和分析。
同时，选取合适的参数也可以提高我们对色彩的识别和鉴别能力，避免对色彩误判。
MSE系列色度计简介
Y:±0.15% for Y at 1cd/m2 Y:±0.08% for Y at 5cd/m2
Y:±0.06% for Y at
150y:±0.003 for Y at
（校准后） 0.1cd/m2
x,y:±0.001 for Y at
1cd/m2
x,y:±0.0005 for Y at
测量圆斑尺寸，MSE+可选择（更宽的动态范围）10mm 和 20mm 测量圆斑尺寸。
基于其高质量、硬件和软件的高稳定性和紧凑的尺寸，MSE 是在线色度检测应 用的最优选择。基于其内部集成了机械快门，它可用于准确的暗态测量。
MSE 系列在显示产品的在线检测中具有显著的优势，显示屏产线客户或者相关 的研发部门用于白点调整、均与性、闪烁、响应时间、Gamma 曲线、Mura 时间和 普通的亮度、色度质量控制。和 CA310 是同类产品，性能也很接近，可替代使用。 技术支持可联系刘先生 13927443410。

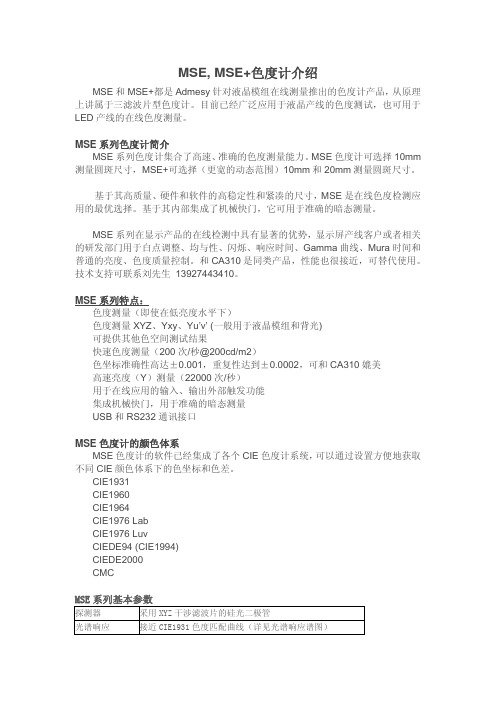

MSE, MSE+色度计介绍
MSE 和 MSE+都是 Admesy 针对液晶模组在线测量推出的色度计产品，从原理 上讲属于三滤波片型色度计。目前已经广泛应用于液晶产线的色度测试，也可用于 LED 产线的在线色度测量。
MSE 系列色度计简介 MSE 系列色度计集合了高速、准确的色度测量能力。MSE 色度计可选择 10mm
5cd/m2
x,y:±0.0002 for Y at
150cd/m2
测量速度
1 次/秒(0.1cd/m2); 2-5 次/秒(1cd/m2);
5-10 次/秒(5cd/m2); 10-50 次/秒(150cd/m2);
对比度测量
>200,000
色度计操作说明书
色度计操作说明书一、引言色度计是一种用于测量物体颜色的仪器。
本操作说明书将详细介绍如何正确操作色度计，以及如何获取准确的颜色测量结果。
二、仪器概述色度计由以下几个主要部分组成：1. 主机：包含显示屏、操作按钮和测量光源等。
2. 试样夹：用于固定待测物体，确保测量过程的稳定性。
3. 数据输出接口：用于将测量结果传输给电脑或其他外部设备。
三、准备工作在开始操作色度计之前，请执行以下准备工作：1. 确保色度计已插入电源，并开机。
2. 清洁试样夹，确保无尘、无污垢。
3. 将待测物体放置在试样夹上，并确保其表面干净，无油污或指纹。
四、操作步骤1. 校准在进行任何测量之前，需要先进行校准，以确保色度计的准确性。
步骤：- 按下菜单按钮，进入菜单界面。
- 在菜单中选择“校准”选项，并按下确认按钮。
- 将标准参照物放置在试样夹上，确保无遮挡光源的物体。
- 按下确认按钮开始校准，待校准完成后，色度计即可使用。
2. 测量进行颜色测量时，请根据以下步骤进行操作：步骤：- 将待测物体放置在试样夹上，确保其表面与试样夹接触良好。
- 按下测量按钮进行测量。
- 待测量完成后，结果将显示在屏幕上。
3. 数据传输如果需要将测量结果传输给电脑或其他设备，可以通过数据输出接口完成。
步骤：- 将色度计与电脑或其他设备连接。
- 根据设备要求进行数据传输设置。
- 按下数据传输按钮，开始传输数据。
五、注意事项在使用色度计时，请注意以下事项：1. 避免强光直射：在进行测量时，尽量避免强烈的阳光或其他光源直射到待测物体上，以确保测量结果的准确性。
2. 温度和湿度控制：尽量将色度计放置在恒温、恒湿的环境中，避免温度和湿度的变化对测量结果产生影响。
3. 保持清洁：定期清洁色度计及试样夹，以确保测量精度，并避免污染影响测量结果。
六、故障排除如果在使用色度计过程中遇到问题，请尝试以下解决方法：1. 重启色度计：尝试关闭并重新启动色度计，看是否能解决问题。
色度计工作原理
色度计工作原理
色度计是一种用来测量物体颜色的仪器。
它基于三原色理论和人眼对颜色的感知能力的原理工作。
色度计使用一束白光照射待测物体，并收集物体反射光的信号。
这束光随着与物体表面相互作用而发生颜色变化，并通过透射或反射返回到色度计的探测器中。
色度计的探测器由红、绿、蓝三个光电传感器组成。
每个传感器测量光线在对应波长范围内的强度。
这三个信号分别对应人眼对红、绿、蓝三原色的感知。
通过分析三个光电传感器的信号，色度计能够计算出待测物体表面的颜色。
具体地，它可以测量物体的亮度、色相和饱和度。
亮度对应于光线的强度，色相对应于颜色在红-黄-绿-青-蓝-品
红的轴线上的位置，而饱和度表示颜色的纯度或浓淡程度。
色度计可以根据预先设定的颜色标准与测量结果进行比较，从而确定物体的颜色与标准是否匹配。
总结来说，色度计使用白光照射物体，利用三原色理论和光电传感器测量物体表面反射光的强度，然后通过分析传感器信号得出物体的颜色属性。
ebc色度计的技术参数
ebc色度计的技术参数一、什么是ebc色度计EBC色度计是一种用于测量液体中色度的仪器。
色度是指液体的颜色强度，通常用于评估饮料、化妆品、食品等行业中产品的色彩质量。
EBC色度计通过测量样品中的可见光吸收和反射来确定其色度值。
二、色度计的工作原理EBC色度计的工作原理基于比色法。
当可见光照射到样品时，样品会吸收特定波长的光线，而反射其他波长的光线。
色度计利用光电二极管或光电管探测器测量样品中吸收和反射的光线强度，然后根据特定的算法将其转换为色度值。
三、色度计的技术参数1. 测量范围色度计的测量范围是指可以有效测量的色度值范围。
不同型号的色度计具有不同的测量范围，通常以色度单位表示，如EBC、APHA等。
2. 测量精度测量精度是指色度计在测量过程中的误差。
通常以色度单位表示，如EBC、APHA等。
测量精度越高，色度计测量结果与实际值的偏差越小。
3. 分辨率色度计的分辨率是指它能够区分的最小色度单位。
分辨率越高，色度计可以提供更准确的测量结果。
4. 反应时间反应时间是指色度计从开始测量到显示测量结果所需的时间。
快速的反应时间可以提高工作效率和准确性。
5. 光源色度计使用的光源对测量结果有重要影响。
常用的光源包括白炽灯、氙灯和LED灯。
不同的光源可以适用于不同颜色的样品测量。
6. 校准方法色度计需要定期进行校准，以确保测量结果的准确性。
常见的校准方法包括使用标准溶液或参考样品进行比较测量。
7. 数据记录和输出色度计通常具有数据记录和输出功能，可以将测量结果保存或导出到计算机或其他设备中进行进一步分析和处理。
一些色度计还具有打印功能，可以打印测量结果的报表。
四、如何选择合适的色度计选择合适的色度计需要考虑以下因素：1.测量范围：根据需要测量的液体样品的色彩范围选择合适的色度计。
2.测量精度：根据对测量结果准确性的要求选择具有较高精度的色度计。
3.分辨率：根据需要区分的最小色度单位选择具有高分辨率的色度计。
印刷质量控制方法之色度计的原理及应用
值它可以对反射光谱进行积分 ，可以把色彩作为视觉 响应加以解释 ，它是一种最灵活的色彩测量仪器。
色 度 测 量 方 法 的 类 型
色度 测量方法主要有 两种。第一种 方法是利
用光 电色 度计 测 色 的方 法 ，光 电色度 计在 原 理上 非
色 度 测 量 仪 器 的测 色 原 理
色度计可以看成是一个反射率计 种 方 法 是 利 用 分 光 光 度 计 测 量 色 彩 的 方
法。分光光度计根据光谱数据计算完成测量，但它 与光 电色度计不 同 ，它测量 的是物体 在整个可见 光范围 内的反射光 谱 ，是在可见光谱 域 内逐点测 量的，即在一些离散点上进行测量，通常每隔１或 ０ ２ ｎ 测量一个点 ，在４ ０ ０ ｍｉ ０ ｍ ０ ～７ ０ 的范围内测量１ ｉ ｉ ６
对 数 变换 器但 带 有一 套 专 门滤 色 片 的密 度计 ， 因此
常类似于密度计 ，通过模拟生成被测物体的反射或 者透射系数的光谱乘积、标准光源和标准视 场功能 规定的滤色器完成对－ｍ 激值的测量，把三刺激值 － ￣ Ｊ
Ｘ（ ） 、Ｙ （ ） 、ｚ（ ） 转换 成 为 匀色 空 间标 度 ，
将三刺激值转成 匀色空间标度 ，即可完成对样品色 度的测量。分光光度计的测量精度可以用可用短时间 可重复性、长时间可重复性及绝对精度等指标衡量。 印刷 工艺中 的某些 现象如纸张 上的 网点覆盖 率、油墨强度等本质上就是在窄波段范围内发生的
圃 ■
ｆ质量控制 Ｊ
物理现象 ，当然最好要用窄带测量进行评价 ，同时 分光光度计所作 的测量就是 窄带测量 ，它对光谱的
３ 灰 平衡 的分 析测 量 、最佳 阶调 复制及 针对 不 ． 同油 墨 、纸 张和 印刷 条件 的校 色 ；
分光光度计和色度计的知识
在印刷质量控制中，通常我们所用的控制仪器以密度计为主。
但光学密度与人眼对明暗的感受只是近似关系，而且与颜色三属性不直接关联。
而色度测量仪的测量原理与人眼的视觉感受密切相关，并且能提供CIE表色系统数据，因此在进行颜色交流、色差控制方面，色度测量仪有不可替代的作用。
基于这一原因，越来越多的印刷企业引入了色度测量仪。
色度测量仪的结构不尽相同，为了减少企业选购仪器的盲目性，本文将根据不同色度测量仪的测量原理分析每种仪器各自的特点，并在此基础上根据企业质量控制的目的，提出选购色度测量仪的一些依据，以期对企业在引进时提供一点帮助。
色彩测量原理根据结构的不同，色度测量仪可分为两类：一类是色度计，一类是分光光度计。
1.色度计色度计是利用红、绿、蓝三滤色片分解颜色样品的反射光，再经传感器接收转换为颜色色度值的测色仪器。
为了模仿人眼的视觉感受，以便提供符合标准的测量值，必须采用标准光源照明被测量样本。
传感器的光谱灵敏度需通过滤色片转换为与标准观察者的视觉灵敏度相吻合，在仪器标定正确的情况下，色度计读取的测量值易于换算成颜色的三刺激值。
色度计的缺点是，滤色片与传感器作用后对光谱的匹配程度与人眼对颜色视觉感受灵敏度不可能实现严格意义上真正的线性关系。
由此可知，色度计测量颜色存在原理上的误差，测量颜色的绝对精度不高。
2.分光光度计分光光度计是利用光栅分解颜色样品的反射光，再经传感器接收反射光谱并转换为颜色色度值的测色仪器。
它测量的是一个色样的全部可见反射光谱，通常是在反射光谱上每隔一定距离测量一个点，也有一些分光光度计能连续对光谱进行测量。
其工作原理是，把颜色作为一种不受观察者支配的物理现象进行测量，为了获得颜色的三刺激值,它可以对反射光谱进行积分，并把颜色作为视觉响应加以解释，是一种最为灵活的颜色测量仪器。
同时，由于分光光度计是对色样的全部反射光谱进行测量，因此测量结果具有更高的绝对精度。
颜色测量比较1.绝对精度误差对测量工作的影响在比较两个颜色样品的色差时，色度测量仪的绝对精度误差对色差的影响属于高阶偏差，因此用同一台色度测量仪比较两个颜色样品时，仪器本身绝对精度的误差造成的色差通常可忽略。
色度计功能特性介绍 色度计技术指标
色度计功能特性介绍色度计技术指标色度计用以测量物体色的三刺激值或色品坐标的仪器。
这种测量颜色的食品不是很精准，由于不能测出物体色的光谱反射率，因此也不能用于计算机配色。
但相对来说价格较低。
色度计用于测量光的颜色的色度计。
色度计其包括：颜色感测装置、悬挂装置和减小颜色失真装置，悬挂装置相对于颜色产生装置以操作关系悬挂颜色感测装置。
减小颜色失真装置用于减小颜色产生装置上的颜色失真，同时颜色感测装置与颜色产生装置处于操作关系。
色度计测量方法：接受铂钴比色法。
水的色度标准：在每升溶液中含有2mg六水合氯化钴（相当于0.5mg钴）和1mg铂（以六价氯铂酸的形式）时产生的颜色为1度。
色度的常见单位有：度, Hazen, Pt—Co, PCU, 毫克铂/ 升，它们之间转换都是相对应的。
常见色度标准度：在0 to 40度（不包括40 度）的范围内，精准到 5 度。
40 to 70 度范围内，精准到10度。
色度计的定义人们长期讨论人眼的特性，测量光谱三刺激值，提出了CIE标准察看者和色度系统，建立了CIE1931标准色度系统和CIE1964补充标准色度系统。
该设计就是建立在CIE1964补充标准色度系统上的，接受漫射/垂直照明/观测条件，利用卤钨灯+滤光玻璃+光电池来模拟D65+标准察看者。
使通过该装置的光谱曲线拟合标色度的定义在颜色匹配试验中，待测色光可以是某一种波长的单色光，也称为光谱色，对应一种波长的单色光可以得到一组三刺激值R、G、B。
对不同波长的单色光做一系列仿佛的匹配试验，可以得到对应于各种波长单色光的三刺激值。
假如将各单色光的辐射能量都保持为相同（这样的光谱分布称为等能光谱）来做上述的试验，所得到的三刺激值称为光谱三刺激值。
通过试验可以了解，几乎任何颜色都可以用特定的红、绿、蓝三原色混合而成，不同的人对光的颜色的感受也不同。
为使颜色的测量具有可比性，国际照明委员会于1964年提出的xr10（λ）、yr10（λ）、zr10（λ）标准色度察看者光谱三刺激曲线，亦称色匹配函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
色度计简介说明
采用新一代全数字测量技术，不包含任何模拟部分，克服了现有色度计难以避免的零点漂移问题，具有数字系统的强抗干扰能力和高转换精度，同时仪器采用了大动态范围的数字X(λ)Y(λ)Z(λ)传感器，消除了传统色度计的量程切换误差。
XYC-I型全数字色度计功能强大，可用于色品坐标x、y,光照度Y和相关测量，XYC-I型全数字色度计可对应于不同的光源进行精密色度校准，使色温T
c
其针对不同对象的测量具有极高的检测精度。
XYC-I型全数字色度计内包含RS232接口，由计算机软件定标，同时可用于计算机远程在线监控应用，系统稳定性高。
特点:
•可以实现快速测量
•系统无零点漂移
•无换挡误差
•全量程测量，精度高
应用:快速测量白炽灯，卤素灯，节能灯，金卤灯，LED，LCD等各种光源照
度，相关色温等颜色参数技术指标:
•照度特性Y(测量条件：垂直照度)
Y(λ)传感器光谱响应达国家一级照度计标准
动态范围：0.1-50,000lx
测量精度：优于±4%
分辨率：0.001lx
示值误差：优于±4%
•色品坐标x、y、u、v(测量条件：垂直照度>5lx)
测量精度：x、y优于±0.002(标准A光源，500lx) 重复性：x、y优于±0.0005(标准A光源)
•相关色温Tc(测量条件：垂直照度>5lx)
动态范围：1350－25000K
分辨率：1K
测量精度：优于±20K(标准A光源，500lx)
•温度系数：-0.1%/℃
•刷新频率：1次/s(≥10lx)，1次/3s(<10lx)
•供电电源：9V电池
•显示：128×64图形LCD显示
•RS232接口，可用于计算机远程监控
•具有保持功能
•主机尺寸：135L×72W×33H(mm) •重量：250g
•保修期:1年
•随机附件：电池和说明书。
