沥青混合料中沥青含量试验
沥青混合料试验检测项目
沥青混合料试验检测项目一、引言沥青混合料是公路、机场等基础设施建设中常用的材料之一，其质量的好坏直接关系到道路的使用寿命和安全性能。
为了保证道路工程的质量，对沥青混合料进行试验检测是必不可少的。
本文将对沥青混合料试验检测项目进行介绍。
二、试验检测项目1. 沥青含量试验沥青含量是指沥青混合料中沥青的质量占总质量的百分比。
通过试验可以确定沥青含量的合理范围，以保证混合料的性能稳定和耐久性。
2. 稳定度试验稳定度是指沥青混合料在受力时的抗变形能力。
通过试验可以评价混合料的抗剪强度，确定混合料的稳定性和抗变形性能。
3. 流度试验流度是指沥青混合料在一定温度下的可塑性。
通过试验可以评价混合料的工作性能，确定施工过程中的可铺性和可压实性。
4. 密度试验密度是指沥青混合料的质量与体积的比值。
通过试验可以评价混合料的紧实度，确定施工过程中的压实程度和质量控制。
5. 粘结强度试验粘结强度是指沥青混合料与基层或其他层之间的粘结能力。
通过试验可以评价混合料的附着性能，确定施工过程中的粘结质量和持久性。
6. 水稳定性试验水稳定性是指沥青混合料在水环境下的抗冲刷能力。
通过试验可以评价混合料的防水性能，确定施工过程中的抗水侵蚀能力。
7. 耐久性试验耐久性是指沥青混合料在长期使用后的性能保持能力。
通过试验可以评价混合料的抗老化和抗裂性能，确定施工后的使用寿命和安全性能。
8. 粒径分析试验粒径分析是指对沥青混合料中不同粒径颗粒的分布进行测定。
通过试验可以评价混合料的骨料配合性能，确定施工过程中的骨料搭配比例。
9. 沥青渗透性试验沥青渗透性是指沥青混合料中沥青的渗透能力。
通过试验可以评价混合料的渗透性能，确定施工后的排水能力和防水性能。
10. 抗拉强度试验抗拉强度是指沥青混合料在拉伸力作用下的抵抗能力。
通过试验可以评价混合料的抗拉性能，确定施工后的抗拉强度和抗裂性能。
三、试验检测方法1. 沥青含量试验方法常用的方法有溶剂法和点燃法。
沥青混合料中沥青含量试验
沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。
由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。
离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。
3、方法与步骤（1）试验取样１）施工现场可以从拌和场直接进行取样，温度下降至１００℃以下时，用大烧杯去混合料试样质量１０００～１５００ｇ左右（粗粒式用高限，细粒式用低限，中粒式用中限），准确至０．１ｇ。
２）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。
（２）实验步骤１）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡３０ｍｉｎ，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
２）将混合料及溶液全部倒入离心分离器。
３）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至０．０１ｇ，并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。
注意上口密封，防止流出液成雾状散失。
４）开动离心机，转速逐渐增至３０００ｒ／ｍｉｎ，沥青溶液停止流出后停机。
５）从上盖的孔中加入数量相同的新溶剂，稍停３～５ｍｉｎ后，重复上述操作，如此数次直至流出的抽屉液成清澈的淡黄色为止。
沥青混合料沥青含量的检测
沥青混合料沥青含量的检测发表时间：2018-08-28T10:27:14.547Z 来源：《建筑学研究前沿》2018年第10期作者：王甬[导读] 在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。
宁波市华欣建材测试有限公司 315100 摘要：随着我国社会经济不断发展，当今沥青混合料在日常社会生产中应用愈加广泛。
对于沥青混合料来说，沥青含量会直接影响混合料的性能，这就需要加强沥青混合料的检测工作，确定沥青具体含量，保障混合料性能。
基于此，本文重点探究沥青混合料沥青含量检测方法。
关键词：沥青混合料；沥青含量；检测；方法引言在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。
如果沥青用量不符合设计标准，会严重影响路面质量，也会影响到路面施工中的经济成本。
如果混合料中的沥青用量过高，会导致泛油问题也就是路面起包块，也会增加混合料使用成本。
相反，如果沥青混合料中的沥青较少，会提高路面缝隙、提高渗水性，减少了公路路面使用寿命。
由此可见，为了能够全面提高公路路面施工质量，需要保障沥青用量符合实际标准，通过开展检测工作确定沥青使用比例，避免出现混合料不符合标准的情况。
沥青混合料沥青含量检测方法主要有以下几点：1、离心分离法离心分离法更加适用于热拌热铺沥青混合料公路当中，可以通过试验工作掌握沥青使用比例，对沥青产品质量和配比进行快速评定。
所以，该项技术也适用于旧路面工程调查，检测旧路面沥青用量，采用该方法抽提沥青溶液可以将沥青回收，评定沥青老化程度和使用性能。
1.1准备工作（1）在拌和场从运料卡车当中获取沥青混合料试样，并放入到金属盘中进行拌和，等到混合料温度下降到100℃以下时，采用大烧杯获取混合料试样1000-1500g，选择汇总粗粒使用高限、细粒采用低限、中粒用中限，获取精准度为0.1g；（2）如果试样公路采用了钻机法或者切割法获取，则可以采用电风扇吹风让其干燥，微波炉和烘箱中需要进行加热处理，待到成松散状态即可取样，但是不能采用锤击的方法，避免造成集料破碎。
沥青混合料中沥青含量检测方法
沥青混合料中沥青含量检测方法随着我国公路建设事业的迅速发展，高性能沥青混凝土路面在我国不同地域的高速公路中得到充分应用，沥青混凝土性能的检测手段也在不断更新。
沥青混合料中的沥青含量对其热稳定性能有着明显的影响，是沥青混合料配合比设计和施工控制的一个重要指标，它始终是沥青路面施工过程中质量控制的重点和难点。
根据我国现行规范JTG E20-2011公路工程沥青及沥青混合料试验规程规定，燃烧法作为测定沥青混合料中沥青含量的方法之一。
1燃烧法测定沥青含量基本原理及试验简介1.1基本原理沥青混合料主要由两类物质所构成：一类为无机物，由粗细、集料和填料（如矿粉等）组成，统称为集料；另一类为有机物，即沥青。
沥青主要由碳氢化合物及其衍生物所构成，可燃。
集料则不可燃烧。
将沥青混合料放入设定为一定温度的燃烧炉内充分燃烧，可燃的沥青被烧掉，只留下不可燃烧的无机物，从而达到油石分离的目的。
材料情况：1.2试验简介燃烧法测量沥青混合料中沥青含量的方法是将预热干燥的沥青混合料放入480℃的燃烧炉中，沥青被燃烧，沥青烟气排放到燃烧炉外，根据沥青混合料燃烧前和燃烧后剩余矿物的质量差可以计算出沥青混合料中的沥青含量，燃烧后剩余的矿料可用于级配分析。
2试验研究2.1沥青混合料的拌合用干燥的矿料每一粒级以表1级配要求准确称取集料用量（准确度为1g）加热拌和，为不使校准试样沥青含量产生偏差，首先对沥青混合拌和机的搅拌锅进行处理，使其符合要求，处理方法是按设计的沥青含量搅拌1～2锅沥青混合料并将其倒掉。
2.2沥青混合料试样的制备为了确保在测定沥青混合料中沥青含量的精确度和精密度，试验中分别以AC-16、SMA-13两种混合料为研究对象，对每一类型混合料分别取六组不同沥青含量用以燃烧法测试沥青含量分析。
3试验结果及其分析3.1试验结果按照相同级配采用五种目标油石比拌合沥青混合料进行燃烧测定，测得结果见表2（SMA-13），表3（AC-16）。
沥青混合料沥青含量测试及问题分析

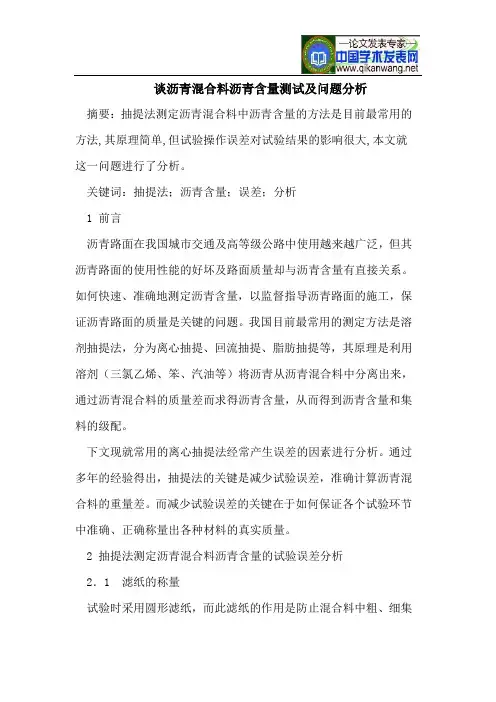

谈沥青混合料沥青含量测试及问题分析摘要：抽提法测定沥青混合料中沥青含量的方法是目前最常用的方法,其原理简单,但试验操作误差对试验结果的影响很大,本文就这一问题进行了分析。
关键词：抽提法；沥青含量；误差；分析1 前言沥青路面在我国城市交通及高等级公路中使用越来越广泛，但其沥青路面的使用性能的好坏及路面质量却与沥青含量有直接关系。
如何快速、准确地测定沥青含量，以监督指导沥青路面的施工，保证沥青路面的质量是关键的问题。
我国目前最常用的测定方法是溶剂抽提法，分为离心抽提、回流抽提、脂肪抽提等，其原理是利用溶剂（三氯乙烯、笨、汽油等）将沥青从沥青混合料中分离出来，通过沥青混合料的质量差而求得沥青含量，从而得到沥青含量和集料的级配。
下文现就常用的离心抽提法经常产生误差的因素进行分析。
通过多年的经验得出，抽提法的关键是减少试验误差，准确计算沥青混合料的重量差。
而减少试验误差的关键在于如何保证各个试验环节中准确、正确称量出各种材料的真实质量。
2 抽提法测定沥青混合料沥青含量的试验误差分析2．1 滤纸的称量试验时采用圆形滤纸，而此滤纸的作用是防止混合料中粗、细集料流失，使沥青与三氯乙烯混合液过滤出来。
由于盖子的紧密程度及滤纸本身孔径大小，必然有部分矿粉由于压力和离心作用流失在混合液中，粘附在滤纸上。
因此需根据纸的增重确定矿粉的部分质量，滤纸放在空气中会吸收空气中的水分。
我们做过试验，试验前将滤纸烘干后，间隔不同时间称量如下表：由上表可见在做抽提试验前后，滤纸是否烘干，烘干后放置多久称量，对计算滤纸增重即矿粉的真产质量都很重要。
由结果可看出烘干后室温下冷却三十分钟后，滤纸吸潮基本稳定易于称量，因此建议滤纸的增重应统一确定在烘干后，室温下冷却三十分钟称量，减少称量误差。
2．2 矿料的质量对于我们常用的石灰岩石料，由于它比较致密，因此当试验完成洗净的矿料烘干后，冷却至室温放置时间的长短，其质量无明显改变。
但对于有孔或多孔性石料如玄武岩等，由于石料本身有孔隙，在抽提试验结束，被洗净的矿料烘干后冷却至室温的过程中会吸取空气中水分，石料吸水率越大吸潮越大。
沥青含量的测试方法
沥青含量的测试方法沥青含量是指沥青混合料中沥青的质量占总质量的百分比，是评价沥青混合料配合比合理性和品质稳定性的重要指标之一。
正确、准确地测试沥青含量对于保证沥青混合料的质量和工程施工的安全性具有重要意义。
本文将介绍几种常见的沥青含量测试方法。
一、干燥法干燥法是最常用的沥青含量测试方法之一。
其原理是通过将沥青混合料样品在高温环境下干燥，使沥青挥发，从而计算出沥青含量。
具体步骤如下：1. 取适量的沥青混合料样品，并称重记录质量。
2. 将样品放入烘箱中，在一定温度下进行干燥。
3. 干燥一段时间后，取出样品，冷却并再次称重。
4. 根据质量差值计算出沥青含量。
干燥法测试简便快捷，适用于大批量样品的测试。
但需要注意的是，干燥法只能得到沥青含量的近似值，并且在操作过程中需要控制好温度和时间，以免对沥青的挥发产生影响。
二、溶剂法溶剂法是另一种常见的沥青含量测试方法。
其原理是通过将沥青混合料样品中的沥青溶解到溶剂中，然后通过蒸发溶剂并称重，计算出沥青含量。
具体步骤如下：1. 取适量的沥青混合料样品，并称重记录质量。
2. 将样品放入溶剂中，使沥青溶解。
3. 将溶剂进行蒸发，使沥青重新固化。
4. 冷却样品并再次称重。
5. 根据质量差值计算出沥青含量。
溶剂法测试结果较为准确，适用于各种类型的沥青混合料。
但在操作过程中需要注意溶剂的选择和蒸发的条件控制，以免对测试结果产生干扰。
三、微波消解法微波消解法是一种新兴的沥青含量测试方法。
其原理是通过将沥青混合料样品放入微波消解器中，在微波的作用下，使沥青快速溶解，然后通过蒸发溶剂并称重，计算出沥青含量。
具体步骤如下：1. 取适量的沥青混合料样品，并称重记录质量。
2. 将样品放入微波消解器中，并加入适量的溶剂。
3. 开启微波消解器，设定一定的时间和温度。
4. 微波作用结束后，将样品进行蒸发，使沥青重新固化。
5. 冷却样品并再次称重。
6. 根据质量差值计算出沥青含量。
微波消解法测试速度快，结果准确可靠。
沥青混合料沥青含量、筛分试验(燃烧炉法)
0.15
0.075
筛底
干筛后 总量
（ｇ）
损耗(g)
筛上 重mi (g)
损耗率(%)
扣除损耗后质量(g) 备注：
分计 筛余 (%)
累计 通过 筛上 筛余 百分率 重mi (%) (%) (g)
分计 筛余 (%)
结论：
平均
累计 通过 通过 筛余 百分率 百分率 (%) (%) (%)
设计要求级配
～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～
承包单位： 监理单位： 工程名称 结构层次 试验规程 取样日期 取样地点
沥青混合料中 沥青含量
xxxxxxxxxxxxxxxxxxx建设项目
S425
沥青混合料沥青含量、筛分试验（燃烧炉法）
沥青混合料 质量 （g）
容器中集料 质量 （g）
合 同 段： 本表编号：
试验单位
施工桩号
试验日期
混合料类型
试验室负责人 滤纸和抽提液中矿粉
试验：
复核：
监理工程师：
日期：
质量 （g）
矿料质量 （g）
沥青质量 沥青混合料中 沥
（g）
青含量 （%）
干燥试样总量(g)
第1组
混合料筛分 第2组
洗后筛上总量(g)Байду номын сангаас洗后0.075mm筛下量(g)
0.075mm通过率(%)
筛孔尺寸(mm)
31.5
26.5
19
16
13.2
9.5
4.75
水洗后干筛法 筛分
2.36 1.18 0.6
0.3
沥青混合料中沥青的含量测试方法
沥青混合料中沥青的含量测试方法（一）射线法1．目的和适用范围（1）沥青混合料的沥青含量是沥青质量在沥青混合料总质量中的比例，当采用油石比时，它表示沥青质量与沥青混合料中的矿料总质量的比例，均以质量百分率表示。
（2）本方法规定用射线法测定用粘稠石油沥青拌制的热拌沥青混合料中沥青的含量（或油石比），它不适用于其他沥青拌制的混合料。
（3）本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测使用，以快速评定拌和厂产品质量。
（4）本方法规定仪器标定和测定步骤的细节允许按所用仪器说明书规定有所变动。
2．仪具与材料本试验需要下列仪具与材料：①射线法沥青含量测定仪：符合放射性安全规定。
②试样容器：射线法沥青含量测定仪的规定附件。
③沥青混合料拌和机。
④磅秤或天平：称量10kg，精度不大于5g⑤木板：长50cm，宽10cm。
③其他：铁铲，大号金属盘，烘箱，温度计等。
3．方法与步骤（1）准备工作①沥青含量测定仪参数标定。
a.用检测对象的实际材料按施工要求的矿料配合比配合矿料8kg，在烘箱中加热到165℃，4h。
b．准备施工实际使用的沥青试样，按设计沥青用量（或油石比）的士0.5%称取2档或3档沥青用量，加热到要求的拌和温度。
c.从小的沥青用量开始分别用沥青混合料拌和机拌和3min。
d．按仪器说明书要求称取沥青混合料（一般不少于6kg装人试样容器中压实，用木板压平放进射线法沥青含量测定仪中，经16min测定时间测定标定参数。
注：仪器应放在木制仪器箱上方，并远离水源。
e.重复c、d的步骤，每次增加所需沥青用量，将每一档沥青用量的混合料进行测定，得出标定参数，储存入试验仪器中。
②沥青混合料试样取样法，在拌和厂从运料卡车上采取欲检测的沥青混合料试样。
（2）试验步骤①按仪器操作说明书要求立即将热沥青混合料分别装人两个试样容器，称取质量，使之符合规定取样量，并量测沥青混合料温度。
②用木板压紧沥青混合料，达到规定的体积。
③依次将试样容器放人含量测定仪中，开动仪器，输入试样号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料
配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含
量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。
由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。
离心分离法
1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评
定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
2、仪器与材料
离心抽提仪（离心分离器转速大于3000r/min ）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL 各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。
3、方法与步骤
（1）试验取样
1）施工现场可以从拌和场直接进行取样，温度下降至10 0C以下时，用大烧杯去混
合料试样质量1 0 0 0〜1 5 0 0 g左右（粗粒式用高限，细粒式用低限，中粒式用中
限）,准确至0.1g。
2）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中
适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。
（2）实验步骤
1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡3 0min，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
2）将混合料及溶液全部倒入离心分离器。
3）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至0.01g,并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。
注意上口密封，防止流出液成雾状散失。
4）开动离心机，转速逐渐增至3 0 0 0 r/min，沥青溶液停止流出后停机。
5）从上盖的孔中加入数量相同的新溶剂，稍停3〜5min后，重复上述操作，如此
数次直至流出的抽屉液成清澈的淡黄色为止。
6）取下圆环形滤纸，其增重部分（m 2）为矿粉的一部分。
7）称取容器中经过10 5C±5C的烘箱干燥后集料质量（m”。
8）用压力过滤器过滤回收瓶中的沥青溶液，由滤纸的增重得泄漏入滤液中矿粉质量
（m3）,如无压力过滤器时，也可用燃烧法测定。
9）用燃烧法测定抽提液中矿粉质量的步骤如下：
①将回收瓶的抽屉液倒入量筒中，准确定量至mL （Va）。
②充分搅匀抽屉液，取出10 mL （Vb ）放入坩埚中，在热浴上适当加热使溶液试样
发成暗黑色后，置高温炉（5 0 0〜6 0 0 C）中烧成残渣，取出坩埚冷却。
③向坩埚中按每1g残渣5 mL的用量比例，注入碳酸铵饱和溶液，静置1h,放入1 05C±5C烘箱中干燥。
④取出放在干燥器中冷却，称取残渣质量（m4）,准确至1mg。
4、计算
(1)沥青混合料中矿料的总质量按式(6 — 5 — 1)计算。
m a=m〔+ m2 + m3 (6 — 5 — 1) 式中：血a 沥青混合料中矿料部分的总质量，g；m i ――容器中留下的集料干燥质量，g;
m 2——圆环形滤纸在试验前后的增重，g；m 3――泄漏入抽屉液中的矿粉质量，g。
用燃烧法时可按式(6—5—2)计算。
m 3 =m 4X(Va/Vb) (6 — 5 — 2) 式中：Va 抽屉液的总量，mL;
Vb ——取出燃烧干燥的抽提液数量，mL;
m 4 坩埚中燃烧干燥的残渣质量，g。
(2)沥青混合料中的沥青含量按式(6—5—3)计算，油石比按式(6—5—4) 计算。
Pb=【(m — m a)/m】X100 (6 — 5—3)
Pa=【(m — m a)/m a】X100 (6 — 5—4)
式中：m――沥青混合料的总质量，g;
Pb—沥青混合料的沥青含量，％。
Pa――沥青混合料的油石比，％。
5、报告同一沥青混合料试样至少平行试验两次，取其平均值作为试验结果。
两次实验结果的差值应小于0 .3%，当大于0 .3%但小于0 .5%时，应补充平行试验1次，以三次实验结果的平均值作为试验结果，3次试验的最大值与最小值之差不得大于0 .5%。
