图像处理分析-FFT
傅里叶变换函数FFT的使用方法
傅里叶变换函数FFT的使用方法傅里叶变换（Fourier Transform）是一种信号处理中常用的数学方法，用于将一个时域信号转换为频域信号。
Fast Fourier Transform （FFT）是一种高效实现傅里叶变换的算法，可以加速信号处理的过程。
FFT广泛应用于数字信号处理、图像处理、音频处理等领域。
在音频处理中，可以使用FFT对音频信号进行频谱分析，提取音频特征；在图像处理中，可以使用FFT对图像进行频域滤波、边缘检测等操作；在通信系统中，可以使用FFT对信号进行调制和解调等处理。
下面是使用FFT的一般步骤：1.采样信号在开始使用FFT之前，需要先采样原始信号。
通常情况下，信号是以离散时间点的形式存在的。
如果信号是连续时间的，需要首先进行采样将其转换为离散时间信号。
2.零填充为了提高FFT的精度和频率分辨率，可以对采样信号进行零填充。
零填充是在离散信号之间插入零值，使采样点的数量增加到2的幂次方。
3.应用窗函数为了减小由于采样信号从无穷延伸到有限样本引起的频谱泄漏（频域中信号波形泄漏到其他频率上），可以在采样信号上应用窗函数。
常见的窗函数包括矩形窗、汉明窗、黑曼窗等。
4.进行FFT计算将零填充后的采样信号输入到FFT算法中进行计算。
FFT算法可以高效地计算出信号在频域中的幅度和相位信息。
5.可视化频谱根据FFT计算结果，可以绘制频谱图。
频谱图通常以频率为横坐标，幅度为纵坐标，展现了信号在不同频率上的能量分布情况。
6.频域滤波根据频谱分析结果，可以对信号进行频域滤波。
常见的频域滤波操作包括低通滤波、高通滤波、带通滤波和带阻滤波。
FFT的使用不仅局限于以上步骤，还可以结合其他信号处理的方法进行更深入的分析和处理。
需要注意的是，FFT是一种基于离散信号处理的方法，对于非周期信号或信号长度较短的情况，可能会产生频谱泄漏、混叠等问题。
此外，FFT的计算结果是对称的，通常只需要关注频率范围的一半。
数字图像处理实验一图像FFT 和DCT变换
课程名称数字图像处理与分析实验项目实验一图像FFT 和DCT变换实验地点实验学时实验类型指导教师实验员专业班级学号姓名年月日教师评语一、实验目的及要求1、了解图像变换的意义和手段；2、熟悉傅里叶变换的孩本性质；3、热练掌握FFT方法反变换；4、通过实验了解二维频谱的分布特点；5、通过本实验掌握利用MATLAB编程实现数字图像的傅立叶变换。
二、实验原理与内容1、应用傅立叶变换进行图像处理傅里叶变换是线性系统分析的一个有力工具，它能够定量地分析诸如数字化系统、采样点、电子放大器、卷积滤波器、噪音和显示点等的作用。
通过实验培养这项技能，将有助于解决大多数图像处理问题。
对任何想在工作中有效应用数字图像处理技术的人来说，把时间用在学习和掌握博里叶变换上是很有必要的。
2、傅立叶（Fourier）变换的定义对于二维信号，二维Fourier变换定义为：二维离散傅立叶变换为：图像的傅立叶变换与一维信号的傅立叶变换变换一样，有快速算法，具体参见参考书目，有关傅立叶变换的快速算法的程序不难找到。
实际上，现在有实现傅立叶变换的芯片，可以实时实现傅立叶变换。
3利用MA TLAB软件实现数字图像傅立叶变换的程序。
三、实验软硬件环境装有MATLAB软件的电脑四、实验过程（实验步骤、记录、数据、分析）1、FFT实验代码：I=imread('11.jpg'); f=I(:,:,1);imshow(f,'InitialMagnification','fit'); %确定像素值的显示范围title('yuantu');F=fft2(f); %二维傅立叶变换F1=fft2(f,256,256);%补零操作的二维傅立叶变换F2=log(abs(F1));%对F1的幅值取对数figure,subplot(1,2,1),imshow(F1,[-1 5],'InitialMagnification','fit'); colormap(jet); title('ftttu256*256'); subplot(1,2,2),imshow(F2,[-1 5],'InitialMagnification','fit'); colormap(jet); title('logabsffttu');figure,imshow(ifft2(F),[ ],'InitialMagnification','fit'); title('iffttu');figure,imshow(ifft2(F1),[ ],'InitialMagnification','fit'); title('iffttu256*256');运行结果：分析：fit的设置把原图以灰度图像输出，由原图和FFT 变换图对比可知，变换之后，灰度变低。
fft基本原理
fft基本原理FFT (快速傅里叶变换) 基本原理快速傅里叶变换(Fast Fourier Transform, FFT) 是一种高效的计算傅里叶变换的算法，广泛应用于信号处理、图像处理、通信等领域。
它的基本原理是将一个复杂的离散信号分解成一系列简单的正弦和余弦函数的叠加，从而得到信号的频域表示。
FFT 的基本原理可以用以下几个步骤来描述：1. 信号采样：FFT 首先需要对输入信号进行采样，将连续的信号离散化为一系列离散的采样点。
采样点的数量通常为2的幂次方，例如256、512或1024等。
2. 窗函数：为了避免频谱泄漏现象，通常需要对输入信号进行加窗处理。
窗函数在时间域上对信号进行加权，使得信号在频域上的能量更加集中。
3. 傅里叶变换：FFT 使用了分治法的思想，将一个大规模的傅里叶变换分解为多个小规模的傅里叶变换。
它通过递归地将输入信号分成偶数点和奇数点两部分，分别计算它们的傅里叶变换，然后将结果进行合并。
这样就可以将傅里叶变换的时间复杂度从O(N^2)降低到O(NlogN)，其中N为信号的采样点数。
4. 频谱计算：FFT 的输出是一个复数数组，包含了信号在不同频率下的幅度和相位信息。
通过计算复数数组的模值，可以得到信号在不同频率下的能量分布。
5. 频谱解释：信号的频谱表示了信号在不同频率上的成分。
频谱的横轴表示频率，纵轴表示信号的幅度。
通过分析频谱，可以了解信号的频率成分，进而对信号进行滤波、降噪等处理。
FFT 在实际应用中有着广泛的应用。
在音频处理中，FFT 可以将音频信号从时域转换为频域，用于音频等效器、音频压缩等处理；在图像处理中，FFT 可以实现图像的平移、旋转、缩放等操作；在通信领域，FFT 用于信号的调制、解调、频谱分析等。
尽管FFT 算法的基本原理已经清楚，但是它的实现仍然需要一定的数学基础和计算机编程能力。
幸运的是，现代计算机已经提供了许多优化的 FFT 实现，使得我们可以更加方便地使用 FFT 进行信号处理。
FFT运算的用途
FFT运算的用途FFT (Fast Fourier Transform) 是一种高效的数学算法，用于将一个离散信号从时域转换为频域。
它是美国科学家Cooley和Tukey在1965年提出的，并被广泛应用于信号处理、图像处理、声音处理、通信系统等领域。
下面是FFT运算的一些常见用途：1.频谱分析：在信号处理中，频谱分析是一种重要的手段。
通过将时域信号通过FFT转换为频域信号，可以清晰地观察到信号的频谱特征，如频率、幅度、相位等。
这对于理解信号的特性、检测频谱中的峰值或异常、滤波等具有重要意义。
2.图像处理：在图像处理中，FFT被广泛用于图像的频谱分析、滤波和增强。
通过将图像转换到频域，可以观察到图像中存在的频率特征，从而进行频域滤波来去除图像中的噪声或者进行图像增强。
3.声音处理：FFT在声音处理中也有很多应用，比如音频波形的频谱分析、音乐的频谱特征提取、语音识别等。
通过FFT转换，我们可以清楚地观察到声音的频谱内容，提取其中重要的特征，从而实现声音的分类、识别或者增强。
4.通信系统：在数字通信系统中，FFT被广泛应用于调制和解调技术。
通过将模拟信号转换为数字信号，然后使用FFT将信号从时域转换为频域，可以方便进行通信信号的调制和解调，从而实现高效、稳定的通信。
5.信号滤波：FFT可以用于实现各种滤波算法，如低通滤波、高通滤波、带通滤波等。
通过将信号从时域转换为频域，可以在频域上对信号进行滤波处理，然后再通过逆FFT将滤波后的信号转换回时域。
6.时间频率分析：FFT还可以用于时间频率分析，如短时傅里叶变换(STFT)。
STFT将信号分成多个时窗，然后对每个时窗进行FFT变换，从而可以观察到信号在时间和频率上的变化，找到信号中的瞬时频率信息。
7.数据压缩：FFT也可以用于数据压缩。
通过将信号进行FFT变换，可以将信号在频域上表示，然后根据信号的频率特性进行数据压缩，去除一些不重要的频率分量，从而实现数据的压缩。

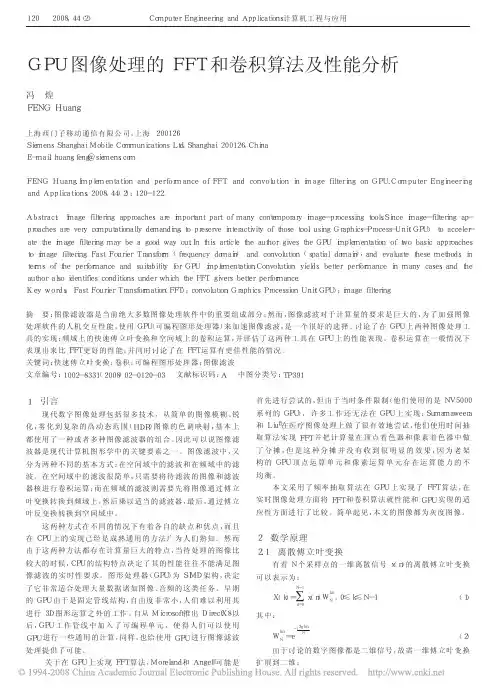

GPU图像处理的FFT和卷积算法及性能分析
２００８，４４（２）ＣｏｍｐｕｔｅｒＥｎｇｉｎｅｅｒｉｎｇａｎｄＡｐｐｌｉｃａｔｉｏｎｓ计算机工程与应用１引言现代数字图像处理包括很多技术，从简单的图像模糊、锐化，雾化到复杂的高动态范围（ＨＤＲ）图像的色调映射，基本上都使用了一种或者多种图像滤波器的组合。
因此可以说图像滤波器是现代计算机图形学中的关键要素之一。
图像滤波中，又分为两种不同的基本方式：在空间域中的滤波和在频域中的滤波。
在空间域中的滤波很简单，只需要将待滤波的图像和滤波器核进行卷积运算；而在频域的滤波则需要先将图像通过傅立叶变换转换到频域上，然后乘以适当的滤波器，最后，通过傅立叶反变换转换到空间域中。
这两种方式在不同的情况下有着各自的缺点和优点，而且在ＣＰＵ上的实现已经是成熟通用的方法广为人们熟知。
然而由于这两种方法都存在计算量巨大的特点，当待处理的图像比较大的时候，ＣＰＵ的结构特点决定了其的性能往往不能满足图像滤波的实时性要求。
图形处理器（ＧＰＵ）为ＳＩＭＤ架构，决定了它非常适合处理大量数据诸如图像、音频的这类任务。
早期的ＧＰＵ由于是固定管线结构，自由度非常小，人们难以利用其进行３Ｄ图形运算之外的工作。
自从Ｍｉｃｒｏｓｏｆｔ推出ＤｉｒｅｃｔＸ８以后，ＧＰＵ工作管线中加入了可编程单元，使得人们可以使用ＧＰＵ进行一些通用的计算，同样，也给使用ＧＰＵ进行图像滤波处理提供了可能。
关于在ＧＰＵ上实现ＦＦＴ算法，Ｍｏｒｅｌａｎｄ和Ａｎｇｅｌ［１］可能是首先进行尝试的，但由于当时条件限制（他们使用的是ＮＶ５０００系列的ＧＰＵ），许多工作还无法在ＧＰＵ上实现；Ｓｕｍａｍａｗｅｅｒａ和Ｌｉｕ［２］在医疗图像处理上做了很有效地尝试，他们使用时间抽取算法实现ＦＦＴ并把计算量在顶点着色器和像素着色器中做了分摊，但是这种分摊并没有收到很明显的效果，因为老架构的ＧＰＵ顶点运算单元和像素运算单元存在运算能力的不均衡。
本文采用了频率抽取算法在ＧＰＵ上实现了ＦＦＴ算法，在实时图像处理方面将ＦＦＴ和卷积算法就性能和ＧＰＵ实现的适应性方面进行了比较。
fft的用法 -回复
fft的用法-回复FFT，即快速傅里叶变换（Fast Fourier Transform），是一种高效的信号处理算法，用于快速计算傅里叶变换。
它广泛应用于数字信号处理、图像处理、通信和音频处理等领域。
在本文中，我将详细介绍FFT的原理、算法步骤以及应用。
一、傅里叶变换简介傅里叶变换是一种将信号从时域转换为频域的数学工具，它可以将一个信号分解为不同频率成分的叠加。
傅里叶变换公式为：F(w) = ∫f(t)e^(-jwt)dt其中，F(w)表示频域的复数函数，f(t)表示时域的函数，w为频率。
二、快速傅里叶变换原理FFT算法是在1965年由J.W. Cooley和J.W. Tukey发现的，它利用了傅里叶变换的对称性质，将O(n^2)复杂度的计算降低为O(nlogn)的复杂度。
FFT算法通过将信号采样点划分为不同的子集进行计算，并利用了旋转因子运算的特性，实现了快速的计算。
三、FFT算法步骤1. 输入信号首先，我们需要准备一个输入信号，该信号是以时间为自变量的实数函数。
通常，我们会对信号进行采样，得到一组离散的采样点。
2. 信号的长度针对采样点的数量，我们需要确定信号的长度为N。
在实际应用中，为了确保FFT的正确性，通常会选择2的整数次幂，即N=2^k。
3. 填充零如果信号的长度小于N，我们需要对其进行零填充，使其长度等于N。
这样做是为了保证FFT算法的正确性以及计算的高效性。
4. 快速傅里叶变换采用分治法的思想，FFT算法将信号分为两个子集，并分别计算它们的频谱。
然后，通过合并这些子集的结果以及旋转因子的运算，得到整个信号的频谱。
5. 频谱结果最后，我们可以得到信号的频谱结果，它表示了信号中不同频率成分的振幅和相位。
四、FFT的应用1. 音频处理在音频处理中，FFT被广泛应用于音频信号的频谱分析、波形绘制和滤波处理等方面。
通过FFT算法，我们可以将音频信号转化为频域表示，实现音频特征提取、音频识别以及音频效果的处理。
信号处理中fft的应用(一)
信号处理中fft的应用(一)信号处理中FFT的应用1. 频谱分析FFT（快速傅里叶变换）在频谱分析中起着重要的作用。
利用FFT 可以将时域信号转换为频域信号，通过分析频谱可以得到信号的频率分布、功率谱密度等信息。
频谱分析可应用于音频处理、图像处理、通信系统等领域。
2. 信号压缩FFT在信号压缩中也被广泛应用。
通过对信号进行FFT变换，可以将信号从时域转换为频域，然后根据频域系数的重要性进行选择性保留，最后通过逆FFT将压缩后的频域信号转回时域。
这种方法可以大幅度减小信号的存储空间和传输带宽。
3. 滤波器设计FFT在滤波器设计中具有重要的作用。
通过FFT可以将时域中的输入信号转换为频域，然后在频域进行滤波器的设计，最后通过逆FFT 将滤波器转换回时域。
这种方法可以实现高效的滤波器设计，并在实时系统中得到广泛应用。
4. 信号识别与分类FFT在信号识别与分类方面也有着广泛的应用。
通过对信号进行FFT变换，可以提取出信号的频域特征，在频域上进行识别和分类。
例如，在语音识别中，可以通过提取语音信号频谱特征，然后基于这些特征进行声音的识别和分类。
5. 图像处理FFT在图像处理中也起着重要的作用。
利用FFT可以将图像从空域转换为频域，然后进行图像增强、去噪、图像变换等操作。
例如，通过对图像进行FFT变换可以提取图像的频域特征，用于图像的识别和分析。
6. 通信系统FFT在通信系统中是必不可少的。
通过FFT可以将时域信号转换为频域信号，然后在频域进行信号调制、解调、信道均衡等处理。
例如，在OFDM（正交频分复用）系统中，FFT用于将并行传输的数据转换为频域信号，然后进行子载波的调制和解调。
7. 数字滤波FFT在数字滤波中也有重要应用。
通过对数字信号进行FFT变换，可以将信号转换到频域，然后利用频域滤波器对信号进行滤波操作，最后通过逆FFT将滤波后的频域信号转回时域。
这种方法可以实现高效的数字滤波和降噪。
8. 音频处理FFT在音频处理中有广泛应用。
fft 原理
fft 原理
FFT（快速傅里叶变换）是一种计算机算法，它可以将一个时域信号（如一段音频或图像）转换为其频域表示，并且在计算效率上相对于传统傅里叶变换算法有较大优势。
它是由James Cooley和John Tukey在1965年发明的，被广泛应用于信号处理、图像处理、音频处理、视频压缩、计算机图形学等领域。
FFT原理基于傅里叶变换，它将时域信号转换为频域信号，将一段时间内的信号分解成各个频率成分，这样就可以分析信号的频率、频谱等特征。
快速傅里叶变换通过将N点离散傅里叶变换（DFT）分解为多组较小的DFT进行计算，从而大大减少了计算量。
通常使用快速傅里叶变换算法对信号进行频谱分析。
FFT算法的核心思想是将一个N点序列分成两个N/2点序列，分别进行DFT变换，然后将结果合并，得到一个N点DFT的结果。
这个过程可以递归进行下去，直到变成两个1点序列的DFT变换。
将所有小的DFT结果合并起来就得到了最终的DFT结果。
这个过程的时间复杂度为O(NlogN)，比传统的DFT算法的时间复杂度O(N^2)快得多。
FFT算法在分析音频、图像等信号时具有广泛的应用，如音频频率分析、图像噪声滤波、图像边缘检测等。
此外，FFT算法也是很多信号处理算法的核心组成部分，如数字滤波、信号压缩等。
