酸性硫酸盐镀锡故障及其处理方法
电镀常见故障原因与排除
常见故障原因与排除碱铜常见故障原因与排除方法故障现象故障原因排除方法结合力不好1.镀前除油不彻底2.酸活化时间太短或活化液太稀3.镀铜液中游离氰化钠过或过低4.镀液温度过低5.电流密度太大6.镀铜液中有较多六价铬离子1.加强前处理2.调整活化酸3.分析成分,调整至正常范围4.提高温度5.降低电流密度6.加温至60℃,加入保险粉0.20.4克/升,搅拌20-30分钟,趁热过滤镀层粗糙色泽暗红1.温度太低2.阴极电流密度太大3.阳极面积太小4.游离氰化钠太低5.有金属锌\铅杂质6.镀液中碳酸盐含量过高1.提高温度2.降低电流密度3.增加铜板或铜粒4.分析含量,补充至正常范围5.先调整氰化钠正常含量,加入0.2-0.4克/升硫化钠,加入1-2克/升活性炭,搅拌20-30分钟,静止过滤6.加温60-70℃,在搅拌下加入氢氧化钙,搅拌30分钟,静止过滤镀层有针孔1.基体表面粗糙2.镀液有油或有机杂质3.铜含量过低或氰化钠含量过高4.阴极电流密度过大5.阳极面积太小1. 加强抛光2. 活性炭粉处理3. 分析成分,调整正常范围4. 降低电流密度5. 增加阳积面积沉积速度慢深镀能力差1.阴极电流密度太小2.阳极钝化或阳极面积太小3.游离氰化钠太高4.溶液中有铬酸盐1.提高电流密度2.增加阳极面积或提高氰化钠或提高镀液温度3.调整成分4.同上处理方法镀层疏松孔隙多1.阳极钝化2.镀液中碳酸盐过多或有粘胶状的杂质3.锌-铝合金基体中铝含量过高1.同上处理方法2.同上处理方法3. 要经过二次浸锌后再进行镀铜酸性镀铜常见故障原因与排除方法故障现象故障原因故障排除方法镀层发雾或发花1.前处理不良,零件表面有油2.清洗水有油或镀液有油3.光亮剂没有搅均匀或B剂太多4.镀液中有大量的铁杂质1.清除表面油脂2. 保持清洗水清洁3.搅均镀液4.加入30%双氧水1-2毫升/升,搅5.阳极面积太小或太短6.有机杂质太多拌下加入氢氧化铜,加入1-2克/升活性炭,搅拌过滤5.增大面积,加长阳极6.用双氧水-活性炭处理低电流区镀层不亮1.预镀层低区粗糙2.挂具导电不良3.光剂A含量偏低4.镀液中一价铜较多5.温度过高6.硫酸含量偏低7.氯离子过多或有机杂质过多1.加强预镀层质量2.检查挂具导电性3.补加A刘4.添加30%双氧水0.03-0.05毫升/升5.采用冷冻降温6.提高硫酸含量7.在搅拌下加入1-3克/升锌粉,搅拌30分钟,加入2-3克/升活性炭,搅拌2小时,静止过滤镀层有麻点镀层粗糙1.预镀层太薄或粗糙2.阳极磷铜含磷少3.有一价铜或铜粉4.硫酸铜含量过高5.温度过高6.挂具钩子上的铬层未彻底退除1.加强预镀层质量2.更换阳极3.加少许双氧水,方法同上4.冲稀镀液,调整各成分5.建议用冷冻6.彻底清除挂具残余镀层镀层有条纹1.镀液中氯离子过多2.光剂比列失调3.预镀层有条纹4.硫酸铜含量过低1.同上方法处理2.通过试验调整光剂比例3.加强预镀层质量4.提高硫酸铜含量电镀时电流下降,电压升高1.硫酸铜含量偏高2.硫酸含量偏低3.镀液温度太低4.阳极面积太小5.镀液氯离子含量过多1.稀释镀液,调整各成分2.提高硫酸含量3.提高温度4.增加阳极面积5.用锌粉处理,方法同上焦磷酸镀铜常见故障原因与排除方法故障现象镀层粗糙故障原因1.基体或预镀层粗糙2.镀液中有铜粉或其它固体微粒3.铜含量过高或焦钾过低4.镀液PH值太高5.镀液杂质太多故障排除方法1.加强预镀层质量2.加强过滤或加少许双氧水去除铜粉3.补充焦钾,调整P比在6.36.8之间4.调整PH值在8.5-9.0之间5.双氧水-活性炭处理镀层结合力不好1.镀前处理不良2.镀前没有良好活化1.加强镀前处理2.加强活化3.清洗水有油或活化酸有油4.预镀层太薄5.活化酸中有二价侗或二价铅杂质6.镀液有油或六价铬3.更换清洗水或活化酸4. ;加强预镀层厚度5. 更换活化酸6.加温60℃,加入保险粉0.2-0.4克/升,加入1-2克/升活性炭,搅拌30分钟,趁热过滤镀层有细沙点或有针孔1.镀前的清洗水或活化酸有油2.镀液有油或有机杂质过多3.镀液浑浊,PH太高4.基体组织不良1.加强前处理2.双氧水-活性炭处理3.调整PH值,加强过滤镀层易烧焦电流密度范围缩小1.镀液铜含量太少2.镀液温度太低3.镀液中有氰根污染4.有机杂质过多5.镀液老化1.分析成分,调整P比正常范围2.提高温度至正常范围3.加入0.5-1.0毫升/升30%双氧水,搅拌30分钟4.加入1-2毫升/升30%双氧水,加温至55℃左右,搅拌30分钟,加入3-5克/升活性炭,搅拌30分钟,静止过滤沉积速度慢电流效率低1.焦磷酸钾过高2.镀液有六价铬3.镀液有残余双氧水1.分析成分,调整P比正常范围2.加温50℃,搅拌下加入0.2-0.4克/升保险粉,加入1-2克/升活性炭,搅拌30分钟,趁热过滤3.加热镀液,电解30分钟镀镍常见故障原因与排除方法故障现象故障原因故障排除方法镀层有针孔1.前处理不良2.镀液中有油或有机杂质过多3.湿润剂不够4.镀液中铁等异金属质5.硼酸含量不足6.温度太低1.加强前处理2.活性炭处理3. 补加DY湿润剂4.添加DY除铁剂5.提高硼酸含量6.提高温度50-60℃镀层结合力不好1.镀前处理不良2.零件表面有油,氧化皮3.清洗水中有油4.活化酸中有铜.铅杂质5.电镀过程中产生双性电极或断电时间过长6.镀液光剂过多或有1.加强前处理2.加强前处理3.更换清洗水4.更换活化酸5.电镀之前将电流调到最小6.用活性炭吸附机杂质过多镀层发花1.镀层处理不良2.清洗水有油3.镀液中有油4.镀液PH太高或镀液浑浊1.加强前处理2.更换清洗水3.用活性炭吸附4.调整PH值镀层发脆1.光亮剂过多或柔软剂太少2.铜/锌/铁或有机杂过多3.PH值过高或温度过低1.添加DY柔软剂2.添加DY除杂水或小电流电解3.提高PH值或提高温度沉积速度慢零件的深位镀不上镀层1.镀液中有六价铬2.镀液中有硝酸根3.电流密度太小1.将PH值调至3,加温至60℃,加入0.2-0.4克/升保险粉,搅拌60分钟,将PH值调至6.2,搅拌30分钟,加入0.3-0.5毫升/升30%的双氧水2.将镀PH调至1-2,加温至60-70℃,先用1-2安培/平方分米电解10分钟,然后渐渐降低至0.2安培/平方分米3.提高电流密度低电流区阴暗1.温度太高2.电流密度太小3.主盐浓度太低4.主光剂过多5.镀液中有铜/锌杂质1.温度控制在标准范围2.提高电流密度3.提高主盐浓度4.活性炭吸附或补加DY柔软剂5.加DY除杂水或小电流电解中电流区阴暗1.主光剂含量不够2.有铁杂质/有机杂质过多1.补加DY主光剂2.加DY除铁水或炭粉吸附高电流区阴暗1.镀液PH值过高2.柔软剂太少3.有少量铬酸盐/磷酸盐/铅1.提高PH值2.添加DY柔软剂3.处理方法同上镀铬常见故障原因与排除方法故障现象故障原因故障排除方法铬层发花或发雾1.镀前活化酸太稀或太浓2.表面有油或抛光膏3.镀镍出槽形成双性极4.镀铬时挂具弹得不紧5.镀铬时温度太高6.镀液中氯离子过多7.镀铬电源波形有问题1.调整活化酸的浓度2.加强前处理3.出槽时将电流调至最小4.更换挂具5.降低温度6.加入少量碳酸银7.检查电源镀铬深镀能力差零件的深位镀不上铬层1.底镀层较粗糙2.镍层在空气中时间过长3.导电不良4.铬酸含量太低或硫含量过高5.三价铬过多或异金过多6.镀铬液中有硝酸根1.提高底镀层的质量2.镀前活化3.检查线路4.分析成分,调节成分至正常值5. 电解处理,阳极面积大大于阴极6. 电解法除去铬层的光亮度差容易出现烧焦现象1.铬酸或硫酸含量太低2.三价铬含量太低或高3.异金属杂质过多4.温度太低5.阴极电流密度太大6.阳极导电不良7.镀液中有少量的硝酸根1.分析成分,调整成分至正常值2.电解法控制三价铬成分3.电解法去除4.提高温度5.降低电流密度6.检查线路7.电解法处理铬层有明显的裂纹1.温度太低且阴极电流密度太高2.镀铬硫酸过高或铬酸含量过低3.氯离子过多4.底层镍的应力过大1.升温且降低电流密度2.分析成分,调整正常范围3.加少许碳酸银4.镀镍时补充柔软剂电镀时,电压很高,但阴极没有气泡1.阳极表面上生成了铬酸铅2.线路接触不好3.阳极面积太小1.取出阳极,用钢丝刷去黄色膜2.检查线路3.增加阳极面积镀铬后,零件有明显的挂钩印子1.挂钩的接触点太粗2.阳极面积太小3.导电不良4.铬酸含量太低5.三价铬或异金属杂质过多6.有硝酸根存在1.维修挂钩接触点2.增加阳极面积3.检查线路4.补充铬酐5.电解法除去6.用电解法镀层脱落1.镀铬过程中断电2.阴极电流密度过大3.底层镍钝化或底镀层上有油1.检查线路2.降低电流密度3.加强前处理镀层表面粗糙1.底镀层本身较粗糙2.镀液中有微细固体粒子3.硫酸含量过低4.阴极电流密度过大1.加强底层质量2.过滤3.提高硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层起泡结合力不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过大1．加强前处理2．用活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过高2．DY添加剂含量偏少3．温度过高4．镀液中有固体微粒1.析成分，冲稀镀液2.补充DY添加剂3.采用冷冻设备,控制温度正常值4.加强过滤镀层上出现黑色条纹或斑点1．前处理不良2．阴极电流密度过大3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质1.加强除油除锈2.降低电流密度3.分析成份,提高氯化物含量4.建议用双氧水活性炭处理5.加入0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太高1.分析成分,提高氯化物含量2.分析成分,提高锌含量3.补充柔软剂4.用稀盐酸调PH至5.5-6. 2低电流区镀层灰暗1．镀液温度过高2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采用冷冻设备,控制温度正常值2.补充添加剂3.加入0.5-1克/升锌粉或加除杂水镀层光泽差1．镀液中DY添加剂太少2．温度太高3．PH太高或太低1.补充DY添加剂0.1-0.2毫升/升2. 采用冷冻设备,控制温度正常值3. 用稀盐酸调PH至5.5-6.2氰化物镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层结合力不好1.前处理不良2.镀液中氰化钠含量过高3.镀液有六价铬1.加强前处理2.补充锌,控制M比正常值3.加温50℃,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2毫升/升镀层粗糙\灰暗\ 呈颗粒状1.锌含量过高2.氰化钠和氢氧化钠含量偏低3.氢氧化钠含量过高4.阴极电流密度过大5.阴阳极距离太近1.补充氰化钠,控制M比正常值2.补充氰化钠和氢氧化钠3.冲稀镀液4.降低电流密度镀层薄,钝化时容易1.镀液中锌含量太低 1.补充锌,控制M比正常值露底 2.镀液中氰化钠或氢氧化钠含量太高 3. 镀液中有六价铬 4. 温度太低 5. 电流密度太小2. 补充锌或冲稀镀液3. 加温50℃ ,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2 升/升5. 降低电流密度阳极钝化,表面有白色产物1. 氰化钠含量不够2. 氢氧化钠含量不够3. 镀液中碳酸盐过多 1. 补充氰化钠,控制M 比正常值2. 提高氢氧化钠含量至70-80克/升3. 冷冻法结晶析出镀锌产品在贮存期间易生锈或泛点1. 镀液中含有大量的异金属杂质2. 镀液中有机杂质大多3. 镀后清洗不良1. 向镀液中加入0.3-0.6克/升的锌粉,搅拌30-60分钟,静止过滤或向镀液中加入1-2克/升硫化钠,搅拌60分钟 2. 向镀液中加1-3克/升活性炭,搅拌30分钟,静止过滤3. 用热水-冷水交替清洗数次Welcome To Download !!!欢迎您的下载，资料仅供参考！。

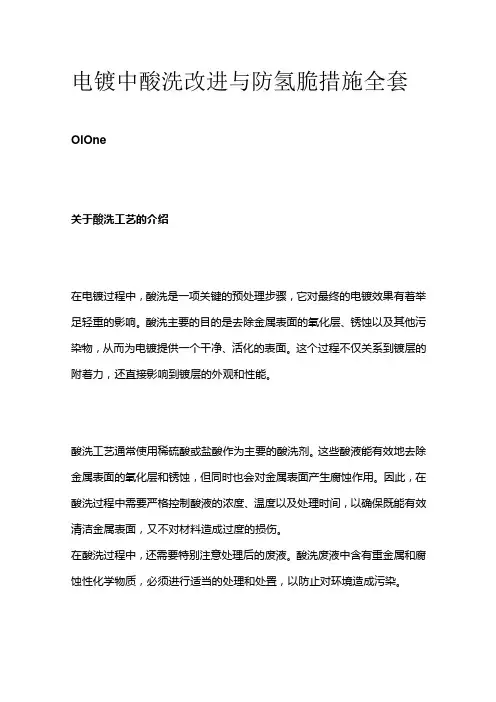

电镀中酸洗改进与防氢脆措施全套
电镀中酸洗改进与防氢脆措施全套OlOne关于酸洗工艺的介绍在电镀过程中，酸洗是一项关键的预处理步骤，它对最终的电镀效果有着举足轻重的影响。
酸洗主要的目的是去除金属表面的氧化层、锈蚀以及其他污染物，从而为电镀提供一个干净、活化的表面。
这个过程不仅关系到镀层的附着力，还直接影响到镀层的外观和性能。
酸洗工艺通常使用稀硫酸或盐酸作为主要的酸洗剂。
这些酸液能有效地去除金属表面的氧化层和锈蚀，但同时也会对金属表面产生腐蚀作用。
因此，在酸洗过程中需要严格控制酸液的浓度、温度以及处理时间，以确保既能有效清洁金属表面，又不对材料造成过度的损伤。
在酸洗过程中，还需要特别注意处理后的废液。
酸洗废液中含有重金属和腐蚀性化学物质，必须进行适当的处理和处置，以防止对环境造成污染。
为了确保酸洗工艺的有效性和安全性，电镀工厂的管理者和操作人员需要对酸洗过程有深入的了解，并严格遵守操作规程。
下面，我们将详细探讨在电镀中进行酸洗时应注意的具体事项。
02Two酸洗工艺的改进及其注意事项在汽车行业的电镀过程中，酸洗是一个关键步骤，用于清除金属表面的锈蚀。
锈蚀主要由铁的氧化物和氢氧化物组成。
这些通常通过酸类组分（如盐酸）和表面活性剂的协同作用来清除，其过程涉及到溶解和剥落。
然而，传统的酸洗方法存在一些缺点，例如高酸浓度可能导致过腐蚀和环境问题。
为此，我们采取了以下改进措施：L降低酸浓度：降低酸浓度，如将盐酸从30%~35%的质量分数降低，可以减少酸液消耗，改善环境，并提高工件表面质量。
低浓度酸液在润湿剂的作用下，能迅速渗透到氧化皮和基体的界面，引发化学反应(Fe÷2HCI=2FeCI2+H2T),同时利用氢气的机械剥落作用来清洁表面。
使用DS857酸性除垢剂能够减少对裸露基体的腐蚀，降低酸的无用消耗。
2 .混合酸液的使用：将盐酸和硫酸按适当比例混合，结合两种酸的特性，能够提高除锈速度并降低操作温度。
3 .采用多功能高效除油除锈剂：如多功能酸洗除油粉和活化盐，这标志着钢铁酸洗工艺的进步。
电镀加工：酸性硫酸盐镀锡故障及其处理方法：镀层有白雾
电镀加工：酸性硫酸盐镀锡故障及其处理方法：镀层有白雾现代电镀网4月1日讯：
可能原因原因分析及处理方法
(1)光亮剂质量差
优质的光亮剂应当是在工艺条件正常的情况下，工件的高低电流密度各处光亮度均匀。
用赫尔槽试验(或小槽试验)重新配制溶液，检验光亮剂的质量。
劣质的光亮剂，在规定的电镀时间内镀层厚度薄，且发白雾
处理方法：
a．将镀液加热到40℃，用5g／L活性炭吸附、过滤；
b．更换光亮剂(使用前需用小试验检验)
(2)光亮剂不足或过量
在酸性光亮镀锡液中，光亮剂不足或过量都会出现镀层亮度不够、发雾现象。
如由光亮剂不足引起的，可以用小槽试验逐渐添加少量光亮剂后，观察镀层变化，若发白雾现象好转，则可逐量加入，直至故障消除，如果逐量加入时无变化，则并非光亮剂缺少，可能是光亮剂过多，用活性炭吸附，降低光亮剂的含量，再用小槽试验验证
处理方法一：光亮剂不足根据赫尔槽试验结果，补加所需的光亮剂
处理方法二:光亮剂过量
a．电解去除多余的光亮剂；
b．用活性炭吸附，除去多余的光亮剂参见故障现象l(1)的相关论述
(3)有机杂质
过多
详见故障现象l(6)的原因分析及处理方法
(4)镀液浑浊详见故障现象2的原因分析及处理方法。
酸性镀锡光亮剂控制工艺及常见故障处理方法
酸性镀锡光亮剂控制工艺及常见故障处理方法青岛南涯电子有限公司电镀徐宽文任常忠薛江.前言酸性镀锡光亮剂是由青岛大学用应技术学院谢洪波教授研制地硫酸盐镀锡光亮剂，其使用量少，工艺范围宽，而且能使镀层结晶细致光亮，镀液长期使用稳定不变色，是一种质优价廉地光亮剂.其性能完全可以替代国外产品.我公司主要生产弱电轻触开关镀件为铁基体上镀锡.年地时候我们曾使用一种进口光亮剂，但老是出现质量问题，镀液也不稳定，在年地时候经过试验选择了光亮剂，一直使用至今效果不错.我们总结了一套适合酸性光亮剂地最佳工艺条件及一些常见故障地处理方法，希望与电镀界同仁一起探讨..工艺流程化学除油—酸洗—镀镍—活化—镀锡—中和—烘干.配方及操作化学除油目地：将粘附在待镀件表面上地油污去除，提高镀层与基体金属地结合力和保持镀液清洁.工艺：市售一般除油剂温度：℃时间：分钟操作：把待镀件浸入除油液处理分钟，然后用热水清洗（℃）分钟，再用流水清洗直水呈中性.酸洗目地：去除镀件表面氧化膜工艺：温度：室温时间：分钟操作：把镀件浸入酸洗液中分钟，注意把氧化膜完全去除.否则可延长时间.镀镍目地：提高镀件盐雾试验工艺：:::活化目地：溶解镀件表面钝态膜，以保证镀层与基体结合力.工艺：:温度：室温时间：分钟操作：把镀件浸入活化液中分钟.电镀镀液成分及工艺条件开缸剂辅光剂温度℃（最佳℃）电流密度过滤连续阳极纯锡镀液地配制（）注入地纯水与洁净地镀槽内.（）连续不断地搅拌下，慢慢加入所需地硫酸量.（）待镀液冷却后，加入,并不断搅拌，使其完全溶解.（）加入纯水到镀液容量地.（）加入开缸剂和辅光剂（）过滤镀液后即可电镀.酸性光亮剂地使用及镀液地维护镀液配置好以后，如何使用好及维护好镀液是电镀地关键.系列光亮剂主要有开缸剂,辅光剂二种成分组成．开缸剂主要有光亮剂，乳化剂,扩散剂,稳定剂组成,主要是稳定镀液,扩大光亮范围,抑制析氢.辅光剂起着提高电流效率,防止镀层氧化地作用,在生产中主要使用开缸剂和辅光剂.生产中要保持这两种成分地比例,温度和电流密度一定要控制在范围内,镀液成分要定期分析`和使用中限最好.六年以来，我们使用该系列光亮剂镀层光亮，结晶细致，镀液始终清澈透明.为了维护好镀液，镀液要连续过滤，温度尽量控制在℃以下，每月翻一次槽，把槽底下地镀件清理干净就可以了.使用六年来，我们从来没有用凝聚剂或活性炭处理过，大大节省了成本.对于我们地产品，外国客户非常认可.工艺:温度℃时间分钟烘干是采用离心甩干机，锡是一种低熔点金属，温度一般控制在℃.电镀工艺是电镀地关键，光亮剂地选择和使用直接关系到产品质量.作为电镀工作者一定要不断学习，不断积累经验，加强责任心，创造更高地电镀品质.。
酸性硫酸盐镀铜故障及其处理方法
酸性硫酸盐镀铜故障及其处理方法
酸性硫酸盐镀铜故障及其处理方法：酸铜镀液稳定性差
全光亮酸性镀铜镀液，是在硫酸盐镀铜液的基础成分中加入有机组合的光亮剂和添加剂，所得镀层光亮、柔软、孔隙率低、镀液的整平性好，但是不管哪类光泽剂，必须配合、协调使用，才能发挥光泽剂应有的作用。
在高温(大于40℃)、金属铜阳极的质量等综合因素的影响下，镀液的维护管理和在材料的选择和匹配使用方面，就显得更为重要。
下面介绍稳定酸性亮铜镀液的关键因素。
酸性硫酸盐镀铜故障及其处理方法：沉积速度慢。

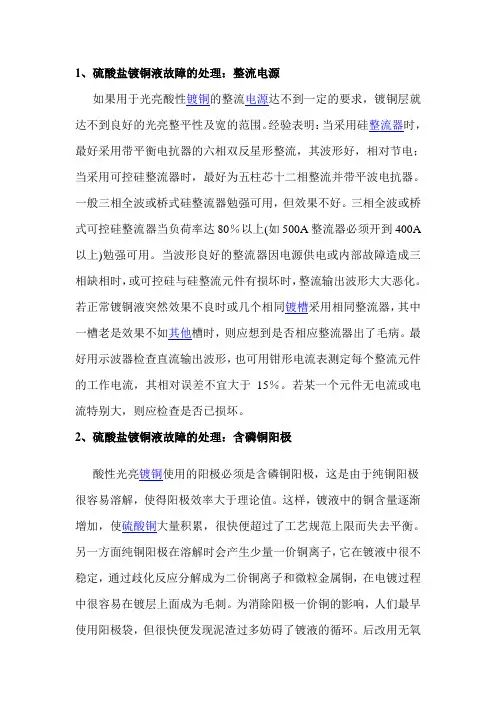

硫酸盐渡铜故障与处理
1、硫酸盐镀铜液故障的处理：整流电源如果用于光亮酸性镀铜的整流电源达不到一定的要求，镀铜层就达不到良好的光亮整平性及宽的范围。
经验表明：当采用硅整流器时，最好采用带平衡电抗器的六相双反星形整流，其波形好，相对节电；当采用可控硅整流器时，最好为五柱芯十二相整流并带平波电抗器。
一般三相全波或桥式硅整流器勉强可用，但效果不好。
三相全波或桥式可控硅整流器当负荷率达80％以上(如500A整流器必须开到400A 以上)勉强可用。
当波形良好的整流器因电源供电或内部故障造成三相缺相时，或可控硅与硅整流元件有损坏时，整流输出波形大大恶化。
若正常镀铜液突然效果不良时或几个相同镀槽采用相同整流器，其中一槽老是效果不如其他槽时，则应想到是否相应整流器出了毛病。
最好用示波器检查直流输出波形，也可用钳形电流表测定每个整流元件的工作电流，其相对误差不宜大于15％。
若某一个元件无电流或电流特别大，则应检查是否已损坏。
2、硫酸盐镀铜液故障的处理：含磷铜阳极酸性光亮镀铜使用的阳极必须是含磷铜阳极，这是由于纯铜阳极很容易溶解，使得阳极效率大于理论值。
这样，镀液中的铜含量逐渐增加，使硫酸铜大量积累，很快便超过了工艺规范上限而失去平衡。
另一方面纯铜阳极在溶解时会产生少量一价铜离子，它在镀液中很不稳定，通过歧化反应分解成为二价铜离子和微粒金属铜，在电镀过程中很容易在镀层上面成为毛刺。
为消除阳极一价铜的影响，人们最早使用阳极袋，但很快便发现泥渣过多妨碍了镀液的循环。
后改用无氧高导电性铜阳极(0FHC)，虽然泥渣减少了，但仍不能阻止铜金属微粒的产生，于是又采用定期在镀液中加入双氧水使一价铜氧化成二价铜，但此法在化学反应中要消耗一部分硫酸，导致镀液中的硫酸质量浓度下降，必须及时补充，同时又要补充被双氧水氧化而损耗的光亮剂，增加了电镀成本。
1954年美国Nevers等人在纯铜中加入少量的磷作阳极时，发现阳极表面生成一层黑色胶状膜，在电镀时阳极溶解几乎不产生铜粉，泥渣极少，零件表面铜镀层不会产生毛刺。
电镀不良的一些情况和解决方法
电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。
镀层常见故障的分析和纠正
常见故障的分析和纠正(酸锌)常见故障的分析和纠正(1)镀层起泡，结合力不好。
镀前处理不良；镀液中添加剂过多；硼酸含量过低同时阴极电流密度过大等会使镀层起泡，造成结合力不好。
镀液中添加剂含量过多，则阴极表面上吸附了较多的有机添加剂，导致阴极表面憎水，同时它还会夹附于镀层内，造成镀层与基体金属间晶格不连续而结合不牢；镀液中硼酸含量低，阴极膜中pH容易升高，同时电流密度过大，阴极膜中pH更高，容易造成金属的氢氧化物或碱式盐夹附于镀层内，影响镀层晶格的正常排列，从而造成镀层结合不牢。
硼酸含量低，电流密度大造成的结合力不好较多地出现在零件的尖端和边缘，出现这类现象时，一方面检查电流，另一方面分析硼酸含量，然后按检查和分析结果进行纠正。
在排除了硼酸含量和电流密度的影响后，再加强镀前处理或用良好的镀前处理与原来的操作进行对比，检查镀前处理是否有问题。
另外用赫尔槽试验检查添加剂的含量。
当发现添加剂含量过高，可用电解或活性炭处理降低其含量。
(2)镀层粗糙。
镀液中锌含量过高；添加剂含量偏低；温度过高或镀液中有固体微粒等都会使镀层粗糙。
镀液中锌含量和温度升高，添加剂含量降低，都是降低阴极极化，导致镀层粗糙。
假使在电镀过程中，镀液温度有升高的趋势，那么最好装置冷却设备。
假使温度略微偏高而没有冷却设备，也可加入适量的苯甲酸钠，以改善镀层的结晶组织。
添加剂含量的多少，可用前述的赫尔槽试验确定，同时还可以从一些现象进行观察，因为添加剂含量偏低时，不但镀层粗糙，同时镀层的光泽差，电流密度的范围比较狭小，低电流密度处镀层色暗，当同时出现这些现象时，再在赫尔槽试验的溶液中，加入适量的添加剂后进行试验，观察阴极样板上的镀层状况，若有好转，可向镀液中补充添加剂。
镀液中的锌含量，可按分析进行调整。
发现锌含量过高时，一方面要稀释镀液，将其浓度调节在工艺范围内，另一方面要减少阳极面积，防止锌含量继续升高。
确定镀液中是否有固体微粒，一种方法是在搅拌镀液的情况下，用500mL(或1000mL)的量杯取一杯镀液，将它放置在强烈的光线下观察；另一方法是用定量滤纸过滤少量镀液，然后观察滤纸上同体微粒的多少，从而估计镀液中固体微粒的含量，若镀液中固体杂质较多，就应过滤镀液，除去这类杂质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于光亮镀锡而言，镀后处理十分重要，若镀层表面残留的镀液清洗不净或锡镀层在存放和转运过程中遭受氧化和污染，都将直接影响其可焊性
处理方法：a．按下列工艺进行镀后处理：镀锡工件一水洗一专用清洗剂（或5%磷酸三钠）清洗一水洗一钝化（Cr03：50g/L；H2S04：1～2g/L；常温；l0～20s）一水洗一热纯水洗（60℃以上）一甩干一60～70℃烘干；（钝化工艺也可采用专用钝化剂进行钝化。）
b．严格清洗操作，加强清洗水和化学槽液的维护保养
（5）镀液中铜杂质多
镀液中少量的Cu2＋杂质，对锡镀层的可焊性影响较小，如果镀液Cu2＋杂质较多的话，Cu2＋与镀层共沉积，导致可焊性差
处理方法：小电流电解（Dk一0.1～0.2A/dm2）
（6）镀液浑浊的影响
镀液中的胶状物与Sn2＋共沉积到镀层中，使镀层变色，对锡镀层的可焊性将有一定的影响
处理方法：见故障现象2的处理方法
酸性硫酸盐镀锡故障及其处理方法：光亮锡镀层的可焊性差
可能原因
原因分析及处理方法
（1）镀层厚度太薄
铜合金基体镀锡或钢基体镀铜后镀锡，锡与铜互相接触，存在一个铜、锡界面，金属之间互相渗透，形成合金扩散。在高温下，这种现象尤为明显。铜基体对锡有较好的渗透作用，渗透速度较快，而锡也向铜合金基体渗透，随着时间的推移，扩散的结果是在原来的界面上形成了两个不同金相组成的扩散层，一个由Cu3Sn组成，靠近铜基体一边；靠近锡镀层一边，其组成为Cu6Sn5。因为铜的熔点较高（为1083℃），故Cu3Sn和Cu6Sn5的熔点都要比纯锡（232℃）高得多，超过700℃。所以铜锡合金层很难在焊接温度下熔化，即不易和溶化了的铅锡焊料互相渗透，形成一个新的合金，因此表现出来的焊接性差。如果镀锡层的厚度较厚，那么较薄的铜锡合金层还不足以影响焊接性；如果镀锡较薄，在3μm以下，随着Cu-Sn扩散带的逐步增长，锡层变得更薄，镀件就表现出扩散层合金的特征，必然会导致工件焊接性能下降。另一方面裸露在空气中的锡层表面会缓慢氧化，锡镀层的真实厚度变薄，锡的氧化物阻碍了锡层与焊料之间的互相溶解和锡层的熔化。以上两种因素导致原来就很薄的锡镀层可焊性差，焊接用的工件的锡镀层厚度一般要求在10μm左右，至少为5～6tμm
处理方法：基体金属表面粗糙的工件，抛光后再电镀
（4）镀液老化的影响
将老镀液和新配的镀液镀出的锡镀层进行可焊性对比试验，结果新配制的镀液镀出的工件有更好的可焊性。因为老镀液中光亮剂的分解产物多，易夹杂在镀层之内，从而影响其可焊性。若将老镀液用活性炭吸附处理，试验发现，同样可得到可焊性较好的锡镀层
处理方法：加强镀液的维护保养，定期用活性炭处理镀液
处理方法：据镀层的特定性能，设定电流和时间，确保镀
层厚度满足后工序深加工的要求
续：的影响
不同的光亮剂虽然都能得到同样光亮的锡镀层，但焊接性能差别较大，应合理选择光亮剂
处理方法：合理选择适合本产品加工特性的光亮剂
（3）基体表面光洁度的影响
试验发现，基体表面光洁度对镀层的焊接性能有较大的影响，即表面光洁度好的比表面粗糙者有好的焊接性。这是因为基体金属光洁度越好，镀层的结晶就越细致紧密。另外，镀层表面不洁净，易产生白雾的镀层，经高温老化后，其焊接性差
