第四章切削基本理论的应用
金属切削原理与刀具的应用
金属切削原理与刀具的应用1. 金属切削原理金属切削是通过机床上的刀具对金属工件进行切削、铣削、车削、钻孔等加工过程。
在金属切削过程中，刀具与工件之间的相对运动产生切削力，使刀具将工件上的金属材料去除，从而实现对工件的加工。
以下是金属切削的基本原理：1.切削速度：切削速度是指刀具切削工件的速度。
切削速度的选择应根据工件材料、刀具材质和切削类型等因素来确定。
高速切削可以提高生产效率，但也会对刀具和工件产生一定的热影响。
2.进给量：进给量是指刀具在单位时间内前进的距离。
进给量的选择取决于工件表面的粗糙度要求、切削力和刀具的耐久度等因素。
3.切削深度：切削深度是指刀具切削时的最大切削量。
切削深度的选择应根据工件材料的硬度、刀具的尺寸和工艺要求来确定。
4.切削力：切削力是指刀具对工件施加的力。
切削力的大小受到切削参数、刀具材质和刀具几何形状的影响。
2. 刀具的应用刀具是金属切削过程中起到切削作用的工具。
不同的工件和切削任务需要选择合适的刀具来进行加工。
以下是常见的刀具及其应用：1.钻头：钻头用于钻孔加工，适用于加工圆孔和柱形孔。
常见的钻头有直柄钻头和 Morse 锥柄钻头两种。
2.车刀：车刀用于车削加工，常用于加工圆柱形工件的外轮廓。
车刀有内刀和外刀之分，可以用于精细车削和粗车削等不同工艺要求。
3.铣刀：铣刀用于铣削加工，可以用于多种铣削操作，如平面铣削、立体铣削、开槽铣削等。
铣刀可分为立铣刀、面铣刀和球形铣刀等。
4.刨刀：刨刀用于刨削加工，可以进行铺刨、面刨和纵切削等操作。
刨刀可根据切削刃的数量和类型来分类，如单刃刨刀、多刃刨刀和筷子刨刀等。
5.刀片：刀片用于各种切削加工，如割断、倒角、切割等。
刀片的种类繁多，根据刀片的应用需求和加工材料的类型来选择合适的刀片。
3. 刀具材料选择刀具材料选择是决定刀具性能的关键，不同的刀具材料有着不同的加工性能和适用范围。
以下是常见的刀具材料及其特点：1.高速钢（HSS）：高速钢具有良好的耐磨性和耐热性，适用于中等切削速度和较硬的工件材料。
金属切削原理的应用
金属切削原理的应用1. 引言金属切削是一种常见的加工方法，广泛应用于制造业中。
本文将介绍金属切削的基本原理及其在工程领域中的应用。
2. 金属切削的基本原理金属切削是通过切削工具与工件之间的相对运动，在切削力作用下，将工件上的金属材料剥离、断裂，从而进行加工的一种方法。
其基本原理包括以下几个关键要素：2.1. 切削工具切削工具通常由硬质合金等耐磨材料制成，具有尖锐的切削边缘。
常见的切削工具有刀具、钻头、铣刀等。
2.2. 切削速度切削速度是指切削工具与工件接触面上的相对运动速度。
切削速度的选择需要考虑材料的硬度、切削工具的材料等因素。
2.3. 切削力切削力是指切削过程中作用在切削工具上的力，通常由切向力和径向力组成。
切削力的大小会影响切削过程中的工件变形和切削工具的磨损情况。
2.4. 切削液切削液是常用的辅助材料，用于冷却和润滑切削区域，减少切削工具和工件的摩擦，提高切削效率。
3. 金属切削的应用金属切削广泛应用于制造业中的各个领域，下面将分别介绍金属切削在机械加工、航空航天以及汽车制造等领域的具体应用。
3.1. 机械加工在机械加工领域中，金属切削常用于制造零件的精密加工。
通过金属切削可以实现零件的形状加工、孔加工、螺纹加工等。
3.2. 航空航天航空航天是对材料、工艺等要求非常高的领域，而金属切削正是满足这些高要求的一种可行方式。
在航空航天领域，金属切削应用于制造飞机零部件、火箭发动机等。
3.3. 汽车制造汽车制造过程中需要大量的零部件加工，金属切削可以满足对零部件精度、质量的要求。
金属切削在汽车制造中应用广泛，包括发动机零部件、车身零部件等。
4. 金属切削的优势和挑战金属切削作为一种常用的加工方法，具有以下优势：•可以实现高精度加工，满足不同领域对零部件精度的要求；•可以加工各种金属材料，具有较广的适用性；•可以进行批量生产，提高生产效率。
然而，金属切削也面临一些挑战：•切削工具的磨损和损伤会影响加工精度和质量；•切削过程中产生的高温和切屑可能对工件造成损害。
金属切削原理基础知识解析

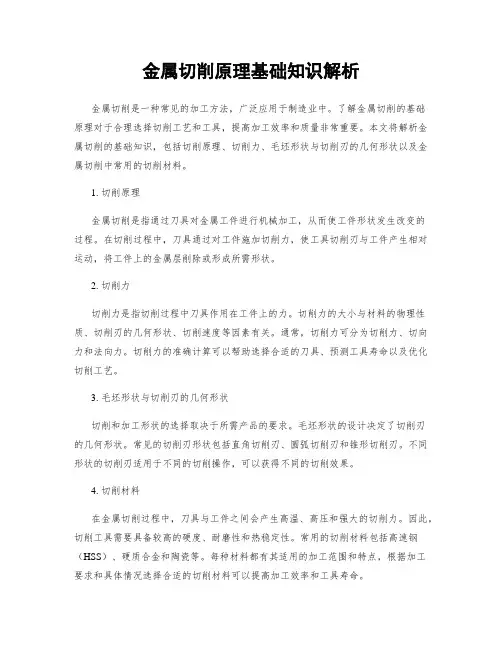

金属切削原理基础知识解析金属切削是一种常见的加工方法，广泛应用于制造业中。
了解金属切削的基础原理对于合理选择切削工艺和工具，提高加工效率和质量非常重要。
本文将解析金属切削的基础知识，包括切削原理、切削力、毛坯形状与切削刃的几何形状以及金属切削中常用的切削材料。
1. 切削原理金属切削是指通过刀具对金属工件进行机械加工，从而使工件形状发生改变的过程。
在切削过程中，刀具通过对工件施加切削力，使工具切削刃与工件产生相对运动，将工件上的金属层削除或形成所需形状。
2. 切削力切削力是指切削过程中刀具作用在工件上的力。
切削力的大小与材料的物理性质、切削刃的几何形状、切削速度等因素有关。
通常，切削力可分为切削力、切向力和法向力。
切削力的准确计算可以帮助选择合适的刀具、预测工具寿命以及优化切削工艺。
3. 毛坯形状与切削刃的几何形状切削和加工形状的选择取决于所需产品的要求。
毛坯形状的设计决定了切削刃的几何形状。
常见的切削刃形状包括直角切削刃、圆弧切削刃和锥形切削刃。
不同形状的切削刃适用于不同的切削操作，可以获得不同的切削效果。
4. 切削材料在金属切削过程中，刀具与工件之间会产生高温、高压和强大的切削力。
因此，切削工具需要具备较高的硬度、耐磨性和热稳定性。
常用的切削材料包括高速钢（HSS）、硬质合金和陶瓷等。
每种材料都有其适用的加工范围和特点，根据加工要求和具体情况选择合适的切削材料可以提高加工效率和工具寿命。
综上所述，金属切削是一种重要的加工方法，对于提高加工效率和产品质量至关重要。
了解金属切削的基础知识，包括切削原理、切削力、毛坯形状与切削刃的几何形状以及切削材料，可以帮助选择合适的切削工艺和工具，提高加工效率和质量。
在实际应用中，根据具体的加工要求和材料性质选择合适的刀具和切削参数，可以更好地发挥金属切削的功能。
金属切削原理的基本原理与应用探析
金属切削原理的基本原理与应用探析金属切削是指在机械加工过程中，通过刀具对金属材料进行切削加工的一种方法。
切削加工是现代工业生产中非常重要的一环，广泛应用于制造业的各个领域，如汽车制造、航空航天、机械制造等。
本文将探析金属切削原理的基本原理和应用。
一、金属切削原理的基本原理1. 切削力与材料性质的关系切削力是刀具和工件之间产生的力，它直接影响到切削加工的效率和质量。
切削力与金属材料的性质有密切关系，例如硬度、韧性和塑性等特性。
一般来说，材料硬度越高，切削力越大。
2. 切削热的生成与影响在切削过程中，由于刃口与工件接触产生摩擦，会产生大量的切削热。
切削热的大小和分布对切削加工有着重要影响。
过高的切削热可能导致刀具磨损加剧、工件变形，甚至热裂纹的产生。
因此，有效控制切削热对于提高切削加工质量至关重要。
3. 切削液的作用切削液在切削过程中起到冷却、润滑和防腐的作用。
通过降低切削热，它可以有效地控制切削加工过程中的温度，减少工件表面的热变形，提高切削加工质量和效率。
4. 切削刃部分的结构与刀具磨损切削刃是切削工具的重要部分，其结构设计直接影响到切削加工的效果。
一般来说，切削刃的设计要使切削力分布均匀，降低切削热和切削力，延长切削工具的寿命。
此外，选择合适的材料和硬度对切削刃的寿命也有很大影响。
二、金属切削的应用探析1. 汽车制造汽车制造是金属切削应用的重要领域之一。
在汽车制造中，金属切削广泛应用于发动机、底盘、车身等零部件的加工。
通过金属切削，可以精确加工出复杂形状的零部件，提高汽车的质量和性能。
2. 航空航天工业航空航天工业对金属切削的要求更为严格。
在航空航天工业中，金属切削应用于航空发动机、机翼、航天器等部件的加工。
金属切削技术的发展和应用，推动了航空航天工业的进步和发展。
3. 机械制造金属切削在机械制造领域中扮演着重要角色。
在机械制造中，金属切削应用于制造各种机床、工具以及零部件等。
通过金属切削技术，可以提高机械制造的精度和效率，满足不同行业和领域的生产需求。
现代切削理论(技术)

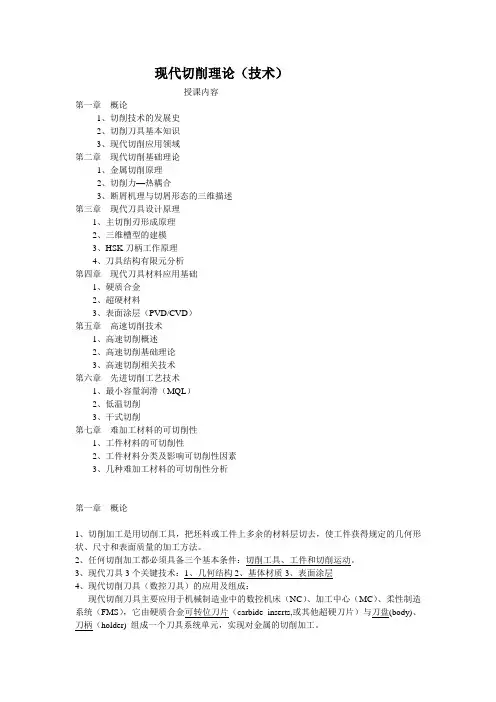

现代切削理论（技术）授课内容第一章概论1、切削技术的发展史2、切削刀具基本知识3、现代切削应用领域第二章现代切削基础理论1、金属切削原理2、切削力—热耦合3、断屑机理与切屑形态的三维描述第三章现代刀具设计原理1、主切削刃形成原理2、三维槽型的建模3、HSK刀柄工作原理4、刀具结构有限元分析第四章现代刀具材料应用基础1、硬质合金2、超硬材料3、表面涂层（PVD/CVD）第五章高速切削技术1、高速切削概述2、高速切削基础理论3、高速切削相关技术第六章先进切削工艺技术1、最小容量润滑（MQL）2、低温切削3、干式切削第七章难加工材料的可切削性1、工件材料的可切削性2、工件材料分类及影响可切削性因素3、几种难加工材料的可切削性分析第一章概论1、切削加工是用切削工具，把坯料或工件上多余的材料层切去，使工件获得规定的几何形状、尺寸和表面质量的加工方法。
2、任何切削加工都必须具备三个基本条件：切削工具、工件和切削运动。
3、现代刀具3个关键技术：1、几何结构2、基体材质3、表面涂层4、现代切削刀具（数控刀具）的应用及组成：现代切削刀具主要应用于机械制造业中的数控机床（NC）、加工中心（MC）、柔性制造系统（FMS），它由硬质合金可转位刀片（carbide inserts,或其他超硬刀片）与刀盘(body)、刀柄（holder) 组成一个刀具系统单元，实现对金属的切削加工。
5、刀片槽型的作用：刀片上的断屑槽使切屑能按预先设定的方式，进行卷曲、流动和折断，实现对切屑的有效控制。
第二章现代切削基础理论1、金属切削的变形过程金属切削层的变形可用金属切削过程中的滑移线和流线示意图来表示。
流线表示被切削金属的某一点在切削过程中流动的轨迹，可大致划分为三个变形区：（1）、第一变形区金属的剪切变形从OA线开始发生塑性变形，到OM线晶粒的剪切滑移基本完成（剪切滑移面）。
这个变形区汇集在切削刃附近，此处的应力比较集中而复杂，金属的被切削层就在此处与工件本体材料与离，是切的过程，使被切削工件的切削层转变成切屑。
