一、带电粒子在复合场中的运动专项训练1．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
在t=0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力），若电场强度E0、磁感应强度B0、粒子的比荷qm均已知，且2mtqBπ=，两板间距2210mEhqBπ=。
（1）求粒子在0～t0时间内的位移大小与极板间距h的比值。
（2）求粒子在板板间做圆周运动的最大半径（用h表示）。
（3）若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。
【来源】带电粒子的偏转【答案】（1）粒子在0～t0时间内的位移大小与极板间距h的比值115sh=（2）粒子在极板间做圆周运动的最大半径225hRπ=（3）粒子在板间运动的轨迹如图：【解析】【分析】【详解】（1）设粒子在0～t0时间内运动的位移大小为s121012s at =① 0qEa m=②又已知200200102,mE m t h qB qB ππ== 联立解得：115s h = （2）解法一粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。
设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =21101mv qv B R =联立解得：15h R π= 又002mT t qB π== 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。
在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为s 22210012s v t at =+解得：235s h =由于s 1+s 2＜h ，所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2，有：210v v at =+22202mv qv B R =解得225h R π=由于s 1+s 2+R 2＜h ，粒子恰好又完成一个周期的圆周运动。
高考物理带电粒子在复合场中的运动解题技巧讲解及练习题
一、带电粒子在复合场中的运动专项训练1．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
在t=0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力），若电场强度E0、磁感应强度B0、粒子的比荷qm均已知，且2mtqBπ=，两板间距2210mEhqBπ=。
（1）求粒子在0～t0时间内的位移大小与极板间距h的比值。
（2）求粒子在板板间做圆周运动的最大半径（用h表示）。
（3）若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。
【来源】带电粒子的偏转【答案】（1）粒子在0～t0时间内的位移大小与极板间距h的比值115sh=（2）粒子在极板间做圆周运动的最大半径225hRπ=（3）粒子在板间运动的轨迹如图：【解析】【分析】【详解】（1）设粒子在0～t0时间内运动的位移大小为s121012s at =① 0qEa m=②又已知200200102,mE m t h qB qB ππ== 联立解得：115s h = （2）解法一粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。
设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =21101mv qv B R =联立解得：15h R π= 又002mT t qB π== 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。
在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为s 22210012s v t at =+解得：235s h =由于s 1+s 2＜h ，所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2，有：210v v at =+22202mv qv B R =解得225h R π=由于s 1+s 2+R 2＜h ，粒子恰好又完成一个周期的圆周运动。
高考物理带电粒子在复合场中的运动技巧和方法完整版及练习题含解析
一、带电粒子在复合场中的运动专项训练1．在xOy平面的第一象限有一匀强电磁，电场的方向平行于y轴向下，在x轴和第四象限的射线OC之间有一匀强电场，磁感应强度为B，方向垂直于纸面向里，有一质量为m，带有电荷量+q的质点由电场左侧平行于x轴射入电场，质点到达x轴上A点，速度方向与x 轴的夹角为φ，A点与原点O的距离为d，接着，质点进入磁场，并垂直与OC飞离磁场，不计重力影响，若OC与x轴的夹角为φ.求：⑴粒子在磁场中运动速度的大小；⑵匀强电场的场强大小.【来源】带电粒子在复合场中的运动计算题【答案】(1) (2)【解析】【分析】【详解】试题分析：（1）由几何关系得：R=dsinφ由洛仑兹力公式和牛顿第二定律得解得：（2）质点在电场中的运动为类平抛运动．设质点射入电场的速度为v0，在电场中的加速度为a，运动时间为t，则有：v 0=vcosφ vsinφ=at d=v 0t设电场强度的大小为E ，由牛顿第二定律得 qE=ma 解得：2．如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为d ，两侧为相同的匀强磁场，方向垂直纸面向里．一质量为m 、带电量q +、重力不计的带电粒子，以初速度1v 垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动．已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推．求：（1）粒子第一次经过电场的过程中电场力所做的功1W （2）粒子第n 次经过电场时电场强度的大小n E （3）粒子第n 次经过电场所用的时间n t（4）假设粒子在磁场中运动时，电场区域场强为零．请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标刻度值）．【来源】河北省衡水中学滁州分校2018届高三上学期全真模拟物理试题【答案】（1）21132mv W =（2）21(21)2n n mv E qd +=（3）12(21)n d t n v =+ （4）如图；【解析】 （1）根据mv r qB =，因为212r r =，所以212v v =，所以221211122W mv mv =-, （2）=，，所以．（3），，所以．(4)3．如图所示，在无限长的竖直边界NS和MT间充满匀强电场，同时该区域上、下部分分别充满方向垂直于NSTM平面向外和向内的匀强磁场，磁感应强度大小分别为B和2B，KL为上下磁场的水平分界线，在NS和MT边界上，距KL高h处分别有P、Q两点，NS和MT间距为1.8h ，质量为m，带电荷量为＋q的粒子从P点垂直于NS边界射入该区域，在两边界之间做圆周运动，重力加速度为g．(1)求电场强度的大小和方向；(2)要使粒子不从NS边界飞出，求粒子入射速度的最小值；(3)若粒子能经过Q点从MT边界飞出，求粒子入射速度的所有可能值．【来源】【全国百强校】2017届浙江省温州中学高三3月高考模拟物理试卷（带解析)【答案】（1）mgqE=，方向竖直向上（2）min(962)qBhv-=（3）0.68qBhvm=；0.545qBhvm=；0.52qBhvm=【解析】【分析】（1）粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，电场力与重力合力为零；（2）作出粒子的运动轨迹，由牛顿第二定律与数学知识求出粒子的速度；（3）作出粒子运动轨迹，应用几何知识求出粒子的速度．【详解】（1）粒子在磁场中做匀速圆周运动，电场力与重力合力为零，即mg=qE，解得：mgqE=，电场力方向竖直向上，电场方向竖直向上；（2）粒子运动轨迹如图所示：设粒子不从NS边飞出的入射速度最小值为v min，对应的粒子在上、下区域的轨道半径分别为r1、r2，圆心的连线与NS的夹角为φ，粒子在磁场中做匀速圆周运动，由牛顿第二定律得：2vqvB mr=，解得，粒子轨道半径：vrqBπ=，min1vrqBπ=，2112r r=，由几何知识得：（r1+r2）sinφ=r2，r1+r1cosφ=h，解得：min 962)qBhvm=；（3）粒子运动轨迹如图所示，设粒子入射速度为v ，粒子在上、下区域的轨道半径分别为r 1、r 2， 粒子第一次通过KL 时距离K 点为x ， 由题意可知：3nx =1.8h （n =1、2、3…）3(962)2h x -≥()2211x r h r =-- 解得：120.361)2hr n =+（，n ＜3.5， 即：n =1时， 0.68qBhv m=， n =2时，0.545qBhv m =， n =3时，0.52qBhv m=； 答：（1）电场强度的大小为mg qE =，电场方向竖直向上；（2）要使粒子不从NS 边界飞出，粒子入射速度的最小值为min 962)qBhv m=． （3）若粒子经过Q 点从MT 边界飞出，粒子入射速度的所有可能值为：0.68qBhv m=、或0.545qBh v m =、或0.52qBhv m=． 【点睛】本题考查了粒子在磁场中的运动，分析清楚粒子运动过程、作出粒子运动轨迹是正确解题的前提与关键，应用平衡条件、牛顿第二定律即可正确解题，解题时注意数学知识的应用．4．如图，空间存在匀强电场和匀强磁场，电场方向为y 轴正方向，磁场方向垂直于xy 平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P (x ＝0，y ＝h )点以一定的速度平行于x 轴正向入射．这时若只有磁场，粒子将做半径为R 0的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P 点运动到x ＝R 0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x 轴交于M 点．不计重力．求： （1）粒子到达x ＝R 0平面时速度方向与x 轴的夹角以及粒子到x 轴的距离； （2）M 点的横坐标x M ．【来源】磁场 【答案】（1）20122R H h at h =+=+；（2）22000724M x R R R h h =++- 【解析】 【详解】（1）做直线运动有，根据平衡条件有：0qE qB =v ①做圆周运动有：200qB m R =v v ②只有电场时，粒子做类平抛，有：qE ma =③00R t =v ④ y v at =⑤解得：0y v v =⑥ 粒子速度大小为：22002y v v v v =+=⑦速度方向与x 轴夹角为：π4θ=⑧粒子与x 轴的距离为：20122R H h at h =+=+⑨（2）撤电场加上磁场后，有：2v qBv m R=⑩解得：02R R =⑾. 粒子运动轨迹如图所示圆心C 位于与速度v 方向垂直的直线上，该直线与x 轴和y 轴的夹角均为4π，有几何关系得C 点坐标为：02C x R =⑿02C R y H R h =-=-⒀ 过C 作x 轴的垂线，在ΔCDM 中：02CM R R ==⒁2C R CD y h ==-⒂） 解得：22220074DM CM CD R R h h =-=+- M 点横坐标为：22000724M x R R R h h =+-5．如图1所示，宽度为d 的竖直狭长区域内（边界为12L L 、），存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场（如图2所示），电场强度的大小为0E ，0E ＞表示电场方向竖直向上。
高考物理带电粒子在复合场中的运动解题技巧讲解及练习题

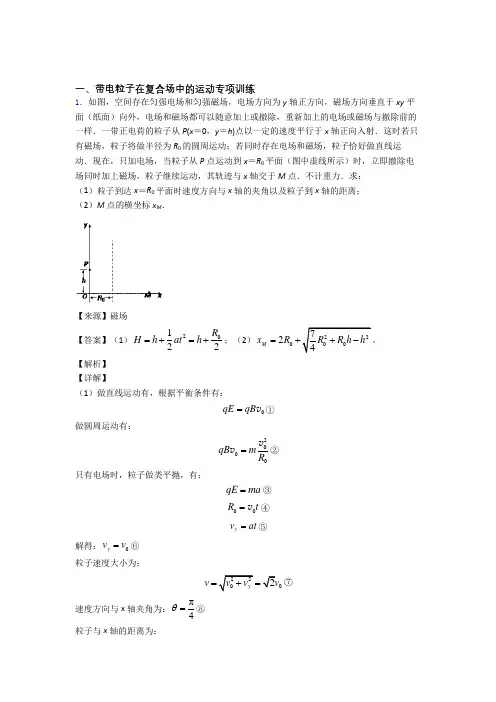

一、带电粒子在复合场中的运动专项训练1．如图，空间存在匀强电场和匀强磁场，电场方向为y 轴正方向，磁场方向垂直于xy 平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P (x ＝0，y ＝h )点以一定的速度平行于x 轴正向入射．这时若只有磁场，粒子将做半径为R 0的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P 点运动到x ＝R 0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x 轴交于M 点．不计重力．求： （1）粒子到达x ＝R 0平面时速度方向与x 轴的夹角以及粒子到x 轴的距离； （2）M 点的横坐标x M ．【来源】磁场 【答案】（1）20122R H h at h =+=+；（2）22000724M x R R R h h =++- 【解析】 【详解】（1）做直线运动有，根据平衡条件有：0qE qB =v ①做圆周运动有：200qB m R =v v ②只有电场时，粒子做类平抛，有：qE ma =③00R t =v ④ y v at =⑤解得：0y v v =⑥ 粒子速度大小为：22002y v v v v =+=⑦速度方向与x 轴夹角为：π4θ=⑧ 粒子与x 轴的距离为：20122R H h at h =+=+⑨（2）撤电场加上磁场后，有：2v qBv m R=⑩解得：02R R =⑾. 粒子运动轨迹如图所示圆心C 位于与速度v 方向垂直的直线上，该直线与x 轴和y 轴的夹角均为4π，有几何关系得C 点坐标为：02C x R =⑿02C R y H R h =-=-⒀ 过C 作x 轴的垂线，在ΔCDM 中：02CM R R ==⒁2C R CD y h ==-⒂） 解得：22220074DM CM CD R R h h =-=+- M 点横坐标为：22000724M x R R R h h =+-2．在场强为B 的水平匀强磁场中，一质量为m 、带正电q 的小球在O 静止释放，小球的运动曲线如图所示．已知此曲线在最低点的曲率半径为该点到z 轴距离的2倍，重力加速度为g ．求：(1)小球运动到任意位置P (x ，y)的速率v ； (2)小球在运动过程中第一次下降的最大距离y m ； (3)当在上述磁场中加一竖直向上场强为E (mgE q>)的匀强电场时，小球从O 静止释放后获得的最大速率m v 。
高考物理带电粒子在复合场中的运动技巧和方法完整版及练习题及解析
一、带电粒子在复合场中的运动专项训练1．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
在t=0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力），若电场强度E0、磁感应强度B0、粒子的比荷qm均已知，且2mtqBπ=，两板间距2210mEhqBπ=。
（1）求粒子在0～t0时间内的位移大小与极板间距h的比值。
（2）求粒子在板板间做圆周运动的最大半径（用h表示）。
（3）若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。
【来源】带电粒子的偏转【答案】（1）粒子在0～t0时间内的位移大小与极板间距h的比值115sh=（2）粒子在极板间做圆周运动的最大半径225hRπ=（3）粒子在板间运动的轨迹如图：【解析】【分析】【详解】（1）设粒子在0～t0时间内运动的位移大小为s121012s at =① 0qEa m=②又已知200200102,mE m t h qB qB ππ== 联立解得：115s h = （2）解法一粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。
设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =21101mv qv B R =联立解得：15h R π= 又002mT t qB π== 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。
在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为s 22210012s v t at =+解得：235s h =由于s 1+s 2＜h ，所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2，有：210v v at =+22202mv qv B R =解得225h R π=由于s 1+s 2+R 2＜h ，粒子恰好又完成一个周期的圆周运动。
高考物理带电粒子在复合场中的运动技巧和方法完整版及练习题及解析
一、带电粒子在复合场中的运动专项训练1．如图所示，x轴正方向水平向右，y轴正方向竖直向上．在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q＞0)和初速度v的带电微粒．发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g．（1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向．（2）请指出这束带电微粒与x轴相交的区域，并说明理由．（3）若这束带电微粒初速度变为2v，那么它们与x轴相交的区域又在哪里？并说明理由．【来源】带电粒子在电场中运动压轴大题【答案】（1）mgEq=，方向沿y轴正方向；mvBqR=，方向垂直xOy平面向外（2）通过坐标原点后离开；理由见解析（3）范围是x＞0；理由见解析【解析】【详解】(1)带电微粒平行于x轴从C点进入磁场，说明带电微粒所受重力和电场力的大小相等，方向相反．设电场强度大小为E，由：mg qE=可得电场强度大小：mgqE=方向沿y轴正方向；带电微粒进入磁场后受到重力、电场力和洛伦兹力的作用．由于电场力和重力相互抵消，它将做匀速圆周运动．如图（a）所示：考虑到带电微粒是从C 点水平进入磁场，过O 点后沿y 轴负方向离开磁场，可得圆周运动半径r R =；设磁感应强度大小为B ，由：2v qvB m R=可得磁感应强度大小：mv B qR=根据左手定则可知方向垂直xOy 平面向外；(2)从任一点P 水平进入磁场的带电微粒在磁场中做半径为R 的匀速圆周运动，如图（b ）所示，设P 点与O '点的连线与y 轴的夹角为θ，其圆周运动的圆心Q 的坐标为(sin ,cos )R R θθ-，圆周运动轨迹方程为：222(sin )(cos )x R y R R θθ++-=而磁场边界是圆心坐标为（0，R ）的圆周，其方程为：22()x y R R +-=解上述两式，可得带电微粒做圆周运动的轨迹与磁场边界的交点为0x y =⎧⎨=⎩或：sin {(1cos )x R y R θθ=-=+坐标为[sin ,(1cos )]R R θθ-+的点就是P 点，须舍去．由此可见，这束带电微粒都是通过坐标原点后离开磁场的；(3)带电微粒初速度大小变为2v ，则从任一点P 水平进入磁场的带电微粒在磁场中做匀速圆周运动的半径r '为：(2)2m v r R qB'== 带电微粒在磁场中经过一段半径为r '的圆弧运动后，将在y 轴的右方（x ＞0区域）离开磁场并做匀速直线运动，如图（c ）所示．靠近M 点发射出来的带电微粒在穿出磁场后会射向x 轴正方向的无穷远处；靠近N 点发射出来的带电微粒会在靠近原点之处穿出磁场 所以，这束带电微粒与x 轴相交的区域范围是x ＞0．答：（1）电场强度mg qE = ，方向沿y 轴正方向和磁感应强度mvB qR=，方向垂直xOy 平面向外．（2）这束带电微粒都是通过坐标原点后离开磁场的；（3）若这束带电微粒初速度变为2v ，这束带电微粒与x 轴相交的区域范围是x ＞0。
高考物理带电粒子在复合场中的运动技巧和方法完整版及练习题含解析
一、带电粒子在复合场中的运动专项训练1．两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
在t=0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力），若电场强度E0、磁感应强度B0、粒子的比荷qm均已知，且2mtqBπ=，两板间距2210mEhqBπ=。
（1）求粒子在0～t0时间内的位移大小与极板间距h的比值。
（2）求粒子在板板间做圆周运动的最大半径（用h表示）。
（3）若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。
【来源】带电粒子的偏转【答案】（1）粒子在0～t0时间内的位移大小与极板间距h的比值115sh=（2）粒子在极板间做圆周运动的最大半径225hRπ=（3）粒子在板间运动的轨迹如图：【解析】【分析】【详解】（1）设粒子在0～t0时间内运动的位移大小为s121012s at =① 0qEa m=②又已知200200102,mE m t h qB qB ππ== 联立解得：115s h = （2）解法一粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。
设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =21101mv qv B R =联立解得：15h R π= 又002mT t qB π== 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。
在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为s 22210012s v t at =+解得：235s h =由于s 1+s 2＜h ，所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2，有：210v v at =+22202mv qv B R =解得225h R π=由于s 1+s 2+R 2＜h ，粒子恰好又完成一个周期的圆周运动。
高考物理带电粒子在复合场中的运动技巧和方法完整版及练习题及解析
一、带电粒子在复合场中的运动专项训练1．对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I．不考虑离子重力及离子间的相互作用．（1）求加速电场的电压U；（2）求出在离子被收集的过程中任意时间t内收集到离子的质量M；（3）实际上加速电压的大小会在U+ΔU范围内微小变化．若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）【来源】2012年普通高等学校招生全国统一考试理综物理（天津卷)【答案】（1）（2）（3）0.63%【解析】解：（1）设离子经电场加速后进入磁场时的速度为v，由动能定理得：qU =mv2离子在磁场中做匀速圆周运动，由牛顿第二定律得：qvB=解得：U =（2）设在t时间内收集到的离子个数为N，总电荷量Q = ItQ = NqM =" Nm" =（3）由以上分析可得：R =设m /为铀238离子质量，由于电压在U±ΔU 之间有微小变化，铀235离子在磁场中最大半径为：R max =铀238离子在磁场中最小半径为：R min =这两种离子在磁场中运动的轨迹不发生交叠的条件为：R max <R min 即：< 得：<<其中铀235离子的质量m = 235u （u 为原子质量单位），铀238离子的质量m ，= 238u 则：<解得：<0.63%2．扭摆器是同步辐射装置中的插入件，能使粒子的运动轨迹发生扭摆．其简化模型如图：Ⅰ、Ⅱ两处的条形匀强磁场区边界竖直，相距为L ，磁场方向相反且垂直纸面．一质量为m ，电量为-q ，重力不计的粒子，从靠近平行板电容器MN 板处由静止释放，极板间电压为U ，粒子经电场加速后平行于纸面射入Ⅰ区，射入时速度与水平和方向夹角30θ=︒（1）当Ⅰ区宽度1L L =、磁感应强度大小10B B =时，粒子从Ⅰ区右边界射出时速度与水平方向夹角也为30︒，求B 0及粒子在Ⅰ区运动的时间t 0（2）若Ⅱ区宽度21L L L ==磁感应强度大小210B B B ==，求粒子在Ⅰ区的最高点与Ⅱ区的最低点之间的高度差h（3）若21L L L ==、10B B =，为使粒子能返回Ⅰ区，求B 2应满足的条件（4）若12B B ≠，12L L ≠，且已保证了粒子能从Ⅱ区右边界射出．为使粒子从Ⅱ区右边界射出的方向与从Ⅰ区左边界射出的方向总相同，求B 1、B 2、L 1、、L 2、之间应满足的关系式．【来源】2011年普通高等学校招生全国统一考试物理卷（山东) 【答案】（1）32lmt qU π=（2）2233h L ⎛⎫=- ⎪⎝⎭（3）232mU B L q >（或232mUB L q≥）（4）1122B L B L =【解析】图1（1）如图1所示，设粒子射入磁场Ⅰ区的速度为v ，在磁场Ⅰ区中做圆周运动的半径为1R ，由动能定理和牛顿第二定律得212qU mv =① 211v qvB m R = ②由几何知识得12sin L R θ= ③联立①②③，带入数据得012mUB L q=④设粒子在磁场Ⅰ区中做圆周运动的周期为T ，运动的时间为t12R T v π= ⑤ 22t T θπ=⑥ 联立②④⑤⑥式，带入数据得32Lmt qUπ=⑦ （2）设粒子在磁场Ⅱ区做圆周运动的半径为2R ，有牛顿第二定律得222v qvB m R= ⑧由几何知识得()()121cos tan h R R L θθ=+-+ ⑨联立②③⑧⑨式，带入数据得2233h L ⎛⎫=- ⎪⎝⎭⑩图2（3）如图2所示，为时粒子能再次回到Ⅰ区，应满足()21sin R L θ+<[或()21sin R L θ+≤] ⑾联立①⑧⑾式，带入数据得232mU B L q >（或232mUB L q≥） ⑿图3图4（4）如图3（或图4）所示，设粒子射出磁场Ⅰ区时速度与水平方向得夹角为α，有几何知识得()11sin sin L R θα=+ ⒀ [或()11sin sin L R θα=-]()22sin sin L R θα=+ ⒁[或]()22sin sin L R θα=- 联立②⑧式得1122B R B R = ⒂联立⒀⒁⒂式得1122B L B L = ⒃【点睛】（1）加速电场中，由动能定理求出粒子获得的速度．画出轨迹，由几何知识求出半径，根据牛顿定律求出B 0．找出轨迹的圆心角，求出时间；（2）由几何知识求出高度差；（3）当粒子在区域Ⅱ中轨迹恰好与右侧边界相切时，粒子恰能返回Ⅰ区，由几何知识求出半径，由牛顿定律求出B 2满足的条件；（4）由几何知识分析L 1、L 2与半径的关系，再牛顿定律研究关系式．3．在场强为B 的水平匀强磁场中，一质量为m 、带正电q 的小球在O 静止释放，小球的运动曲线如图所示．已知此曲线在最低点的曲率半径为该点到z 轴距离的2倍，重力加速度为g ．求：(1)小球运动到任意位置P (x ，y)的速率v ； (2)小球在运动过程中第一次下降的最大距离y m ；(3)当在上述磁场中加一竖直向上场强为E (mgE q>)的匀强电场时，小球从O 静止释放后获得的最大速率m v 。
