三星智能电子门锁使用说明

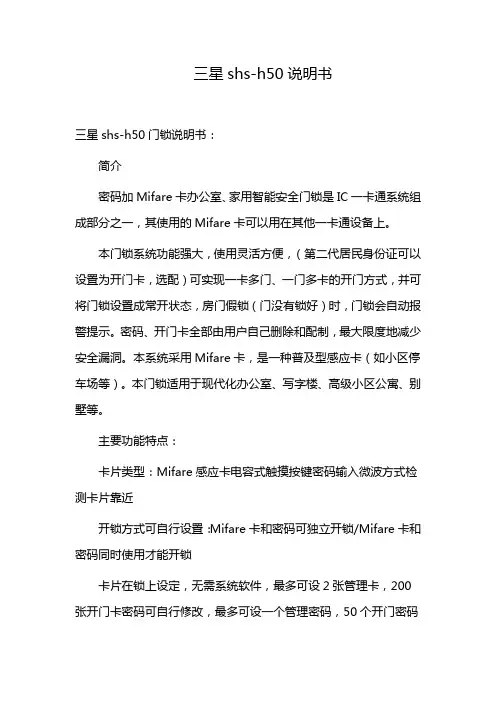

三星shs-h50说明书
三星shs-h50说明书
三星shs-h50门锁说明书：
简介
密码加Mifare卡办公室、家用智能安全门锁是IC一卡通系统组成部分之一，其使用的Mifare卡可以用在其他一卡通设备上。
本门锁系统功能强大，使用灵活方便，（第二代居民身份证可以设置为开门卡，选配）可实现一卡多门、一门多卡的开门方式，并可将门锁设置成常开状态，房门假锁（门没有锁好）时，门锁会自动报警提示。
密码、开门卡全部由用户自己删除和配制，最大限度地减少安全漏洞。
本系统采用Mifare卡，是一种普及型感应卡（如小区停车场等）。
本门锁适用于现代化办公室、写字楼、高级小区公寓、别墅等。
主要功能特点：
卡片类型：Mifare感应卡电容式触摸按键密码输入微波方式检测卡片靠近
开锁方式可自行设置：Mifare卡和密码可独立开锁/Mifare卡和密码同时使用才能开锁
卡片在锁上设定，无需系统软件，最多可设2张管理卡，200张开门卡密码可自行修改，最多可设一个管理密码，50个开门密码
密码支持乱码输入，最长可输入12位可设置常开状态门未锁好会报警低压报警提示。
主要功能特点：
卡片类型：Mifare感应卡电容式触摸按键密码输入微波方式检测卡片靠近。
开锁方式可自行设置：Mifare卡和密码可独立开锁/Mifare卡和密码同时使用才能开锁。
卡片在锁上设定，无需系统软件，最多可设2张管理卡，200张开门卡密码可自行修改，最多可设一个管理密码，50个开门密码密码支持乱码输入，最长可输入12位可设置常开状态门未锁好会报警低压报警提示。

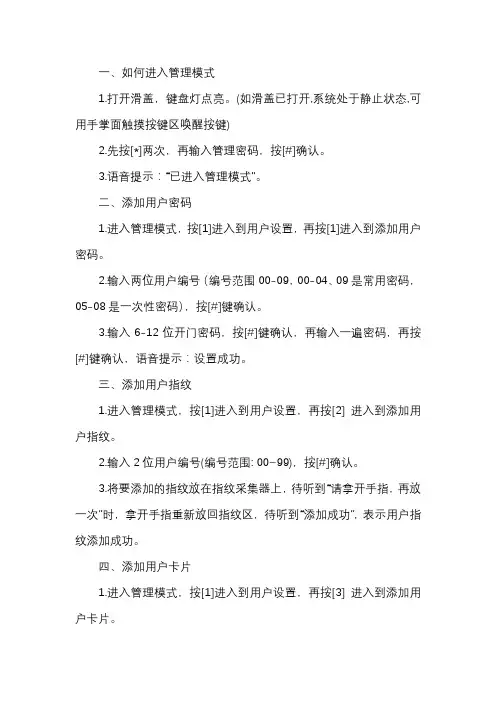

k-series指纹锁说明书
一、如何进入管理模式
1.打开滑盖，键盘灯点亮。
(如滑盖已打开,系统处于静止状态,可用手掌面触摸按键区唤醒按键)
2.先按[*]两次，再输入管理密码，按[#]确认。
3.语音提示：“已进入管理模式”。
二、添加用户密码
1.进入管理模式，按[1]进入到用户设置，再按[1]进入到添加用户密码。
2.输入两位用户编号（编号范围00-09，00-04、09是常用密码，05-08是一次性密码），按[#]键确认。
3.输入6-12位开门密码，按[#]键确认，再输入一遍密码，再按[#]键确认，语音提示：设置成功。
三、添加用户指纹
1.进入管理模式，按[1]进入到用户设置，再按[2] 进入到添加用户指纹。
2.输入2位用户编号(编号范围: 00~99)，按[#]确认。
3.将要添加的指纹放在指纹采集器上，待听到“请拿开手指，再放一次”时，拿开手指重新放回指纹区，待听到“添加成功”, 表示用户指纹添加成功。
四、添加用户卡片
1.进入管理模式，按[1]进入到用户设置，再按[3] 进入到添加用户卡片。

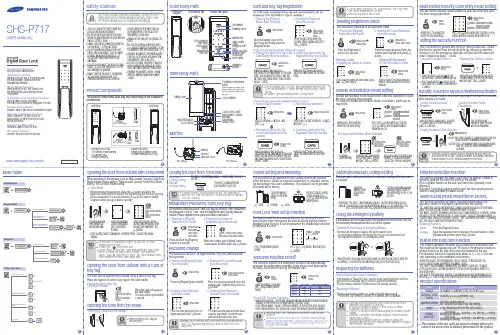

三星 SHS-P717 指纹智能门锁说明书
Placing the Card or Key Tag on the Card Reader
2
SHS-AML320
Deadbolt
Latch bolt Open-door sensor
SHS-AML220
3
Opening the Door from Outside with a Password
When purchased, the product is set to Multi-leveled Security Code Entry Mode initially. Please refer to “Multi-leveled Security Code Entry Mode setting” for Common Mode setting.
Mortise
Key Tag (For B2C Only) User Manual, Product Warranty ‘AA’ Batteries (LR6) Emergency Key(5EA)
Handle Shaft Spring Handle Shaft, Installation Screws Installation Manual(For B2C Only)
※ S ilent Mode Before entering the password, press the [] button and enter the password, then both the sound of the key entering and the door opening will be suspended. It is a useful function if you do not want to disturb neighbors when you go in and out at night.
三星电子门锁说明书
LEA TODO EL INSTRUCTIVO ANTES DE COMENZARdesde la base de la puerta. Esta nueva perforación debe estar por lo menos 15 cm por encima Usando la plantilla, seleccione 60mm o 70mm de backset. Marque la ubicación del centro del agujero del pasador con un lápiz. Sin retirar la plantilla de papel, marque la ubicación del centroPrimero, perfore lentamente desde el lado marcado hasta que la broca central comience a perforar a través de la puerta desde la otra cara. Esto evitará dañar o astillar la superficie de Perfore un agujero de 25 mm a través del canto de la puerta, para permitir que se forme un1.dInstale el cuerpo cerrojo en el agujero del canto de la puerta y trace el contorno del lado de la Retire el cuerpo cerrojo y remarque la forma delineada para luego hacer un rebaje, en el área remarcada, de 3mm profundidad, para permitir que la placa del cuerpo cerrojo se encuentre alInserte el cuerpo cerrojo en la perforación y fijela con los tornillos tipo “A” suministrados junto a ESTA CERRADURA ES COMPATIBLE CON CUALQUIER PERFORACIÓN REALIZADA PARA UNA CERRADURA CILINDRICA O TUBULAR CONVENCIONAL. SI SU PUERTA YA ESTA PERFORADA SIMPLEMENTE SIGA LASCierre la puerta, manténgala en esa posición y utilice un lápiz o marcador grueso inserto en el Perfore un agujero de 25 mm (1”) en el marco de la puerta en la posición que había marcado. Remarque el contorno del contra frontal con un lápiz y realice un rebaje en el área demarcada Monte el contrafrontal en el marco de la puerta y fijelo firmemente con un destornilladorPara modificar el backset a 70mm empuje el eje hacia el extremo, como se muestra en laColoque la parte base del panel exterior sobre la puerta. Procure pasar el transportador,a través de la ranura del cuerpo cerrojo y luego ubique el cable porEl enchufe cuenta con dos tiras de alineación en el lado liso del conector. Las líneas en elEl enchufe se inserta en el conector con el lado liso hacia arriba y luego se presiona en el lugar. La perilla debe ir en posición horizontal en el caso de puertas con bisagras hacia la izquierda. La perilla debe ir en posición vertical en el caso de puertas con bisagras hacia la derecha.Coloque el panel interior sobre el transportador (hagalo coincidir con el tubo con ranura del panel) Coloque cuatro pilas AA en el comparimiento. Ubicalas según la polarización alli indicada (+ -).El cerrojo emitirá un 2 pitidos y el led se iluminará en verde para notificar que ha recibido energía. Deslice la cubierta posterior hacia abajo por los rieles en el cerrojo a fin de cubiri las baterias.(UC) 1234Cambie el Código Programación (PC) y Código Usuario lo antesposible despúes de la instalación para garantizar la seguridad dePara realizar un correcto cambio de combinación o usuario,trabaje la cerradura en modo “desbloqueado” o “abierto”,Código de programación predeterminado de fábrica = 123456, esta es la contraseña maestra para su cerradura. Tendrá que ingresar este número para realizar cualquier cambio de programación en Seleccione y programe su nueva combinación personal de 6 números utilizando la siguienteCada código de usuario requiere una ID Usuario(ID) para identificarse y un Código Usuario (UC)Código Usuario (UC) - 1234 (código de fábrica, debe ser cambiado!)Escuchara 1 pitido y el indicador LED se iluminará en verdeIngrese el código de usuario válido y presione y escuchará un pitido y el indicador LED se Presione y la puerta se bloqueará. Escuchará 2 pitidos y el indicador LED si iluminará en rojo. Cada cerradura viene programada con un ID Usuario (ID) = 01 y un Código Usuario (UC) = 1234.Escuchara 1 pitido y el indicador LED se iluminará en verde Utilice uno de los 50 Códigos Usuarios (UC) diponibles y entreguelos para el acceso temporal de la Consulte “Agregar un nuevo Código Usuario (UC)” y “Eliminar un código usuario predefinido” arriba. Puede configurar el bloqueo para que se cierre automáticamente despúes de un periodo de tiempoPara cancelar la función de bloqueo automático configure el tiempo en 00 y el bloqueo se cerraráCódigos Usuario (UC) retire una pila de la cerradura y espere 10 segundos. Vuelva a insertar la pila y Presione 3 veces en 3 segundos. La cerradura emitirá un pitido y el LED se iluminará en verde.intentos de código incorrectos el teclado se apagará por 30 segundosLa dirección del interruptor se encuentra configurada deRetire el panel interior y desplace el interruptor hacia la- Verifique que el interruptor se encuentre configurado enSi es correcto, rote la perilla de giro y reinstale el panelVuelva a probar miestras se coloca el panel en su lugar.La perilla se instala en la posición incorrecta. Reitre el- Verifique la polaridad correcta ( + - ) de todas las pilas.Desbloquee la cerradura por medio de la perilla interior.cerrojo funcione. Verifique la alineación adecuada de laplaca de montaje, ajuste según sea necesario a fin deasegurar que no haya nada que se encuentre sujeto alpág. 11RETIRO PLANTILLA INSTALACIÓN。
三星智能电子门锁使用说明
电子智能化装备A、电子门锁使用说明（1）、特点：本工程各户的入户门锁，采用的是三星电子门锁，具有以下功能：卡开启功能、密码开启功能、自动上锁功能、睡眠锁闭功能、声音提示功能、火灾报警功能。
（2）、组成：室外部分室内部分感应卡钥匙锁芯锁销挡片说明书应急钥匙AA电池（3）、锁体图示：自动滑盖密码按键应急电源接口卡感应区应急机械钥匙孔开启执手内封闭盖卡储存按钮自动/手动选择按钮遥控器注册键密码注册键OPEN按钮应急按钮锁芯指示按钮手柄（4）、初始化方法（管理密码、密码、卡、钥匙）删除所有（管理密码密码卡钥匙）注册信息方法1：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入初始管理密码→按“*”结束方法2：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入“4560852580”→按“*”结束（5）、管理密码注册方法同时按住open键和密码注册键→滑盖自动上移后输入要注册新管理密码→“*”→再输一次→“*”结束注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■出厂的管理密码设为“1234”，管理密码只能更改，不能删除（6）、更改管理密码同时按住open键和密码注册键→滑盖自动上移后输入原来的管理密码后再按“*”→输入要注册的管理密码后按“*”→再输入一次要注册的管理密码→按“*”结束（7）、密码注册方法按一下密码注册键→滑盖自动上移后输入管理密码再按“*”→输入要注册的密码后按“*”→再输一次要注册的密码→按“*”结束。
注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■请定期更改密码，密码最好超过6位数。
（8）、删除个别密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→输入要删除的密码后按“*”→再输入一次要删除的密码→按“*”结束。
（9）、删除所有已注册的密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→再输入一次管理密码→按“*”结束。

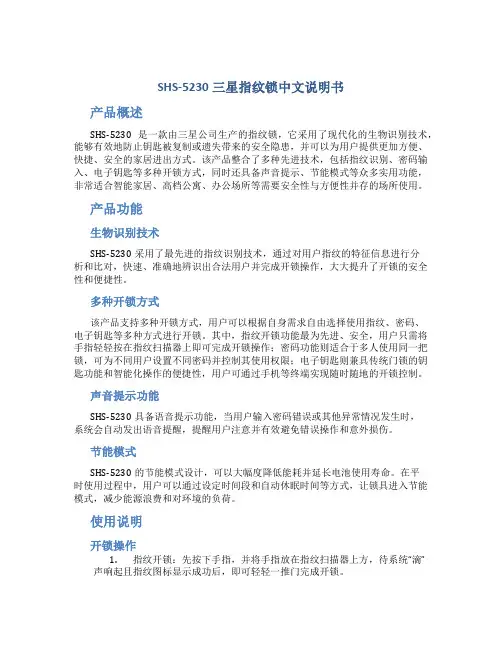

SHS-5230三星指纹锁中文说明书
SHS-5230三星指纹锁中文说明书产品概述SHS-5230是一款由三星公司生产的指纹锁，它采用了现代化的生物识别技术，能够有效地防止钥匙被复制或遗失带来的安全隐患，并可以为用户提供更加方便、快捷、安全的家居进出方式。
该产品整合了多种先进技术，包括指纹识别、密码输入、电子钥匙等多种开锁方式，同时还具备声音提示、节能模式等众多实用功能，非常适合智能家居、高档公寓、办公场所等需要安全性与方便性并存的场所使用。
产品功能生物识别技术SHS-5230采用了最先进的指纹识别技术，通过对用户指纹的特征信息进行分析和比对，快速、准确地辨识出合法用户并完成开锁操作，大大提升了开锁的安全性和便捷性。
多种开锁方式该产品支持多种开锁方式，用户可以根据自身需求自由选择使用指纹、密码、电子钥匙等多种方式进行开锁。
其中，指纹开锁功能最为先进、安全，用户只需将手指轻轻按在指纹扫描器上即可完成开锁操作；密码功能则适合于多人使用同一把锁，可为不同用户设置不同密码并控制其使用权限；电子钥匙则兼具传统门锁的钥匙功能和智能化操作的便捷性，用户可通过手机等终端实现随时随地的开锁控制。
声音提示功能SHS-5230具备语音提示功能，当用户输入密码错误或其他异常情况发生时，系统会自动发出语音提醒，提醒用户注意并有效避免错误操作和意外损伤。
节能模式SHS-5230的节能模式设计，可以大幅度降低能耗并延长电池使用寿命。
在平时使用过程中，用户可以通过设定时间段和自动休眠时间等方式，让锁具进入节能模式，减少能源浪费和对环境的负荷。
使用说明开锁操作1.指纹开锁：先按下手指，并将手指放在指纹扫描器上方，待系统“滴”声响起且指纹图标显示成功后，即可轻轻一推门完成开锁。
2.密码开锁：在按下开锁键后，屏幕将提示输入密码（初始密码为“1234”），输入正确密码后，直接推门即可。
3.电子钥匙开锁：用户需使用预先绑定的电子钥匙进行开锁，打开手机APP并选择相应开锁方式，操作成功后直接推门即可。
三星智能电子门锁使用说明之欧阳历创编
三星智能电子门锁使用说明之欧阳历创编
一、安装步骤
1、安装位置准备
1)将三星智能电子门锁安装在门下或者门框内，最佳安装位置为门下。
2) 门必须具备一个380mm×100mm的固定空间供安装，以及一个固定孔，用于安装电子锁，孔径大小为18mm。
2、按照安装步骤
1) 首先使用电钻给电子锁及门框钻孔，孔径为18mm；
2)将安装支架拧入孔中，并固定；
3)将电子锁接线插入支架，将电子锁拧入支架上，安装紧固螺丝；
4)用锤子将电子锁安装完成。
3、安装完成
1)打开三星智能电子门锁，把键盘盖子打开，将安装完成的电子锁放
置于门框内，将底部的扶手与门框吻合；
2)将电源接线头连接到电子锁的电源接口，电源锁定接头；
3)通过软件完成设定，完成安装步骤。
二、安装注意事项
1、安装位置
1)请不要将电子锁安装在阳光直接照射的位置，安装位置应尽量避开有灰尘、潮湿等不利于电子锁使用的地方，避免影响电子锁的正常使用；
2)安装位置应尽可能的避免让摄像头曝光，避免拍照时出现偏色或者变形；
3)尽量避开有微波信号的地方，避免影响电子锁的正常使用。
2、安装时严格按照说明书进行操作，并在安装过程中注意安全，勿将电子锁放置在水池等有水的地方，以免设备受潮而损坏。
三星智能电子门锁使用说明
电子智能化装备A、电子门锁使用说明（1）、特点：本工程各户的入户门锁，采用的是三星电子门锁，具有以下功能：卡开启功能、密码开启功能、自动上锁功能、睡眠锁闭功能、声音提示功能、火灾报警功能。
（2）、组成：室外部分室内部分感应卡钥匙锁芯锁销挡片说明书应急钥匙AA电池（3）、锁体图示：自动滑盖密码按键应急电源接口卡感应区应急机械钥匙孔开启执手内封闭盖卡储存按钮自动/手动选择按钮遥控器注册键密码注册键OPEN按钮应急按钮锁芯指示按钮手柄（4）、初始化方法（管理密码、密码、卡、钥匙）删除所有（管理密码密码卡钥匙）注册信息方法1：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入初始管理密码→按“*”结束方法2：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入“4560852580”→按“*”结束（5）、管理密码注册方法同时按住open键和密码注册键→滑盖自动上移后输入要注册新管理密码→“*”→再输一次→“*”结束注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■出厂的管理密码设为“1234”，管理密码只能更改，不能删除（6）、更改管理密码同时按住open键和密码注册键→滑盖自动上移后输入原来的管理密码后再按“*”→输入要注册的管理密码后按“*”→再输入一次要注册的管理密码→按“*”结束（7）、密码注册方法按一下密码注册键→滑盖自动上移后输入管理密码再按“*”→输入要注册的密码后按“*”→再输一次要注册的密码→按“*”结束。
注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■请定期更改密码，密码最好超过6位数。
（8）、删除个别密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→输入要删除的密码后按“*”→再输入一次要删除的密码→按“*”结束。
（9）、删除所有已注册的密码按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→再输入一次管理密码→按“*”结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

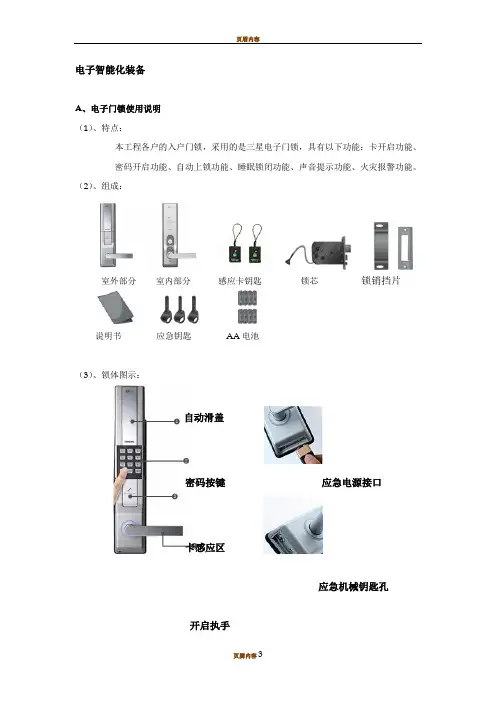

电子智能化装备
A、电子门锁使用说明
（1）、特点：
本工程各户的入户门锁，采用的是三星电子门锁，具有以下功能：卡开启功能、
密码开启功能、自动上锁功能、睡眠锁闭功能、声音提示功能、火灾报警功能。
（2）、组成：
室外部分室内部分感应卡钥匙锁芯锁销挡片
说明书应急钥匙AA电池
（3）、锁体图示：
自动滑盖
密码按键应急电源接口
卡感应区
应急机械钥匙孔
开启执手
内封闭盖
卡储存按钮自动/手动选择按钮
遥控器注册键密码注册键
OPEN按钮应急按钮
锁芯指示按钮
手柄
（4）、初始化方法（管理密码、密码、卡、钥匙）
删除所有（管理密码密码卡钥匙）注册信息
方法1：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入初始管理密码→按“*”结束
方法2：同时按卡注册按钮和遥控器注册按钮5秒→滑盖自动上移后输入“4560852580”→按“*”结束
（5）、管理密码注册方法
同时按住open键和密码注册键→滑盖自动上移后输入要注册新管理密码→“*”
→再输一次→“*”结束
注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■出厂的管理密码设为“1234”，管理密码只能更改，不能删除（6）、更改管理密码
同时按住open键和密码注册键→滑盖自动上移后输入原来的管理密码后再按“*”
→输入要注册的管理密码后按“*”→再输入一次要注册的管理密码→按“*”结
束
（7）、密码注册方法
按一下密码注册键→滑盖自动上移后输入管理密码再按“*”→输入要注册的密码
后按“*”→再输一次要注册的密码→按“*”结束。
注意事项：■在输入过程中，工作指示灯因输入错误而闪烁并发出“滴沥滴沥“的报警音时应从头开始重新输入。
■请定期更改密码，密码最好超过6位数。
（8）、删除个别密码
按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→输入要删除的密码后按“*”→再输入一次要删除的密码→按“*”结束。
（9）、删除所有已注册的密码
按住密码注册键5秒→滑盖自动上移后输入管理密码再按“*”→再输入一次管理
密码→按“*”结束。
（10）、出入卡注册
按一下注册键→输入管理密码后按“*”→将要注册的出入卡抵在卡的接触部位
若要连续注册多张卡，请在5秒内连续将出入卡抵在卡的接触部位。
(11)、删除所有已注册的出入卡
按住卡注册键5秒→输入管理密码→按“*”结束
■本操作执行后将删除所有卡的注册信息，不能进行个别出入卡的删除。
特别说明：其它技术细节请见《三星电子锁使用说明书》。
