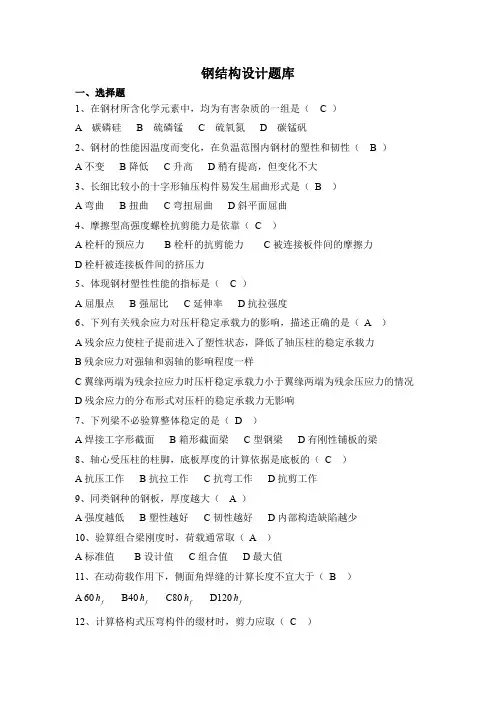

钢结构设计下册题库

武汉理工大学考试试题（模拟卷）课程名称：钢结构专业班级：工民建专科08备注：学生不得在试题纸上答题（含填空题、选择题等客观题）一、填空题（每空2分，共计20分）1、拉条的作用是（）。

2、实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是（）。

3、屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是（）。

4、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（）焊缝。

5、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（）O6、屋盖支撑可以分为（）、（八（）、（）、（）五类。

二、选择题（共20分）1、门式刚架轻型房屋屋面坡度宜取（），在雨水较多的地区取其中的较大值。

（A） 1 / 20 — 1 / 8 （B） 1 / 30 — 1 / 8 （C） 1 / 20 — 1 / 5（D） 1 / 30 — 1 / 52、在设置柱间支撑的开间，应同时设置（），以构成几何不变体系。

（A）屋盖纵向支撑（B）屋盖横向支撑（C）刚性系杆（D）柔性系杆3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置（）系杆。

（A）刚性和柔性（B）刚性或柔性（C）刚性（D）柔性4、螺栓排列应符合构造要求，通常螺栓端距不应小于（）倍螺栓孔径，两排螺栓之间的最小距离为（）倍螺栓直径。

（A） 2 （B） 3 （C） 4 （D） 55、梯形屋架下弦杆常用截面形式是两个（）。

（A）不等边角钢短边相连，短边尖向下（B）不等边角钢短边相连，短边尖向上（C）不等边角钢长边相连，长边尖向下（D）等边角钢相连6、屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于（）。

（A）10mm （B）20mm （C）30mm （D）40mm7、屋架上弦杆为压杆，其承载能力由（）控制；下弦杆为拉杆，其截面尺寸由（）确定。

（A）强度（B）刚度（C）整体稳定（D）局部稳定8、根据吊车梁所受荷载作用，对于吊车额定起重量Q W 30t，跨度I <6m,工作级别为AI~A5的吊车梁，宜采用（）的办法，用来承受吊车的横向水平力。

（A）加强上翼缘（B）加强下翼缘（C）设制动梁（D）设制动桁架三、简答题（共20分）1、简述轻型门式钢架结构中支撑和刚性系杆的布置原则（8分）2、为何冷弯薄壁构件在其强度和稳定性计算公式中截面特性以有效截面为准（6 分）3、简述D值法的计算步骤（6分）四、计算题1、轴心受压柱，轴心压力设计值（包括自重）为3000kN，两端铰接。

钢材为Q235 钢，要求确定底板尺寸B及靴梁高度h。

已知：基础混凝土局部承压强度设计值 fc=8N/mm 2,底板单个锚栓孔面积A0=594mm2,靴梁厚度14mm,与柱焊接角焊缝 h f=10mm,f w f =160N/mm2。

（ 30 分）五、作图题1、（ 10分）完成下列铰接柱脚的立面图和平面图武汉理工大学模拟考试答案课程名称钢结构专业班级: 工民建08一、填空题（每空2分，共计20分）1、垫板2、稳定，强度3、，4、吊车的竖向荷载P，横向水平荷载T，纵向水平荷载T L5、刚性，柔性二、选择题（共20分）1、 D2、 C3、 C4、 B5、 A，C6、 D7、 D,C8、 C三、简答题（共20分）1、（ 6分）答：作用：承受山墙传来的风荷载等。

布置要求：上弦横向水平支撑的间距不宜超过60m。

当房屋纵向长度较大时，应在房屋长度中间再加设置横向水平支撑。

2、（ 8分）答：当檩条跨度大于4m时，应在檩条跨中位置设置拉条。

当檩条跨度大于 6m时，应在檩条跨度三分点处各设置一道拉条。

3、（ 6分）答：肋环形球面网壳：每个节点只汇交四根杆件，节点构造简单。

整体刚度差。

适合于中、小跨度。

施威德勒型球面网壳：在肋环形基础上加斜杆而组成。

它大大提高了网壳的刚度，提高了抵抗非对称荷载的能力。

它适合于大、中跨度。

四、计算题30 分）解：强度要求：c = mm2<f=215N/mm2长细比要求： lox=2720mm loy=3400mm入 x=v［入］=350入y=<［入］=350 强度、刚度都满足要求五、作图题试卷一一、填空题（每空2 分，共计20分）1、门式刚架轻型房屋屋面坡度宜取（1/20~1/8 ），在雨水较多的地区取其中的较大值。

2、在设置柱间支撑的开间，应同时设置（屋盖横向支撑），以构成几何不变体系。

3、当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置（刚性）系杆。

4、冷弯薄壁构件设计时，为了节省钢材，允许板件（），并利用其（）强度进行设计。

5、当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置（）6、螺栓排列应符合构造要求，通常螺栓端距不应小于（）倍螺栓孔径，两排螺栓之间的最小距离为（）倍螺栓直径。

7、垂直于屋面坡度放置的檩条，按（）构件设计计算8、屋架节点板上，腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于（）选择题（每题2 分，共计20分）1、梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足 ( ) 的要求。

(A) 等稳定(B) 等刚度(C) 等强度(D) 计算长度相等2、普通钢屋架的受压杆件中，两个侧向固定点之间 ( ) 。

(A) 垫板数不宜少于两个(B) 垫板数不宜少于一个(C) 垫板数不宜多于两个(D) 可不设垫板3、梯形钢屋架节点板的厚度，是根据 ( ) 来选定的。

(A) 支座竖杆中的内力(B) 下弦杆中的最大内力(C) 上弦杆中的最大内力(D) 腹杆中的最大内力4、槽钢檩条的每一端一般用下列哪一项连于预先焊在屋架上弦的短角钢 ( 檩托 ) 上 ( ) 。

(A) 一个普通螺栓(B) 两个普通螺栓(C) 安装焊缝(D) 一个高强螺栓5、如轻型钢屋架上弦杆的节间距为L，其平面外计算长度应取( ) 。

(A) L (B) 0.8L (C) 0.9L (D) 侧向支撑点间距6、屋架下弦纵向水平支撑一般布置在屋架的 ( ) 。

(A) 端竖杆处(B) 下弦中间(C) 下弦端节间(D) 斜腹杆处7、屋盖中设置的刚性系杆 ( ) 。

(A) 可以受压(B) 只能受拉(C) 可以受弯(D) 可以受压和受弯8、某房屋屋架间距为6m,屋架跨度为24m，柱顶高度24m。

房屋内无托架，业务较大振动设备，且房屋计算中未考虑工作空间时，可在屋盖支撑中部设置( )。

(A) 上弦横向支撑(B) 下弦横向支撑(C) 纵向支撑(D) 垂直支撑9、梯形屋架的端斜杆和受较大节间荷载作用的屋架上弦杆的合理截面形式是两个 ( ) 。

(A) 等肢角钢相连(B) 不等肢角钢相连(C) 不等肢角钢长肢相连(D) 等肢角钢十字相连）同时考虑（D ） 屋 面 活 荷 载 和 雪 荷载10 、 屋 架 设 计 中 ， 积 灰 荷 载 应 与 （ （A ） 屋 面 活 荷 载（B ） 雪 荷 载（C ） 屋 面 活 荷 载 和 雪 荷 载 两 者 中 的 较 大 值三、问答题（共计 20 分）1、 试 述 屋 面 支 撑 的 种 类 及 作 用 。

（ 8 分 ）2、 试 述 空 间 杆 系 有 限 元 法 的 基 本 假 定 。

（ 6 分 ）3、 举出两种常见的网架结 构的基本形式，并简述其 特点。

（6分）四、作图 题（10 分）1、 完 成 下 列 主 次 梁 铰 接 和 刚 接 连 接答案一、填空题（每空 2 分，共计 20分）1、 1／ 20 1 ／ 82、 屋盖横 向 支 撑3、 刚性4、 受压屈 曲屈曲后强度5、隅撑6、 2， 37、 双向受 弯8 、20mm二、选择题（每题2 分，共计20分）1 、A2 、A3 、D4 、B5 、D6 、C7 、A8 、C9 、C10 、C三、问答题（共计20 分）1、试述屋面支撑的种类及作用。

（8 分）答：种类：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、竖向支撑、系杆作用：1 、保证屋盖结构的几何稳定性2、保证屋盖结构的空间刚度和整体性3、为受压弦杆提供侧向支撑点4、承受和传递纵向水平力5、保证结构在安装和架设过程中的稳定性2、试述空间杆系有限元法的基本假定。

（6 分）答：（1）网架的节点为空间铰接节点，杆件只承受轴力；（2）结构材料为完全弹性，在荷载作用下网架变形很小，符合小变形理论。

3、举出两种常见的网架结构的基本形式，并简述其特点。

（6分）答：平面桁架系网架：此类网架上下弦杆长度相等，上下弦杆与腹杆位于同一垂直平面内。

一般情况下竖杆受压，斜杆受拉。

斜腹杆与弦杆夹角宜在40 ° －60 °之间。

四角锥体系网架：四角锥体系网架是由若干倒置的四角锥按一定规律组成。

网架上下弦平面均为方形网格，下弦节点均在上弦网格形心的投影线上，与上弦网格四个节点用斜腹杆相连。

通过改变上下弦的位置、方向，并适当地抽去一些弦杆和腹杆，可得到各种形式的四角锥网架。

四、作图题（10 分）1、完成下列梁柱铰接和刚接连接梁柱铰接：梁柱刚接：试卷二一、填空题（每空2 分，共计20分）1、拉条的作用是（）。

2、实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是（）。

3、屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是（）。

4、设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用（）焊缝。

5、钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置（）。

6 、屋盖支撑可以分为（）、（）、（）、（）、（）五类。

二、选择题（共20 分）1、门式刚架轻型房屋屋面坡度宜取（），在雨水较多的地区取其中的较大值。

(A) 1 ／20 —1／8 (B) 1 ／30—1／8 (C) 1 ／20—1／ 5 (D) 1 ／30 —1／ 5(C) 刚 性 系 杆 (D) 柔 性 系 杆(A)10mm (B)20mm (C)30mm (D)40mm7、 屋架上弦杆为压杆，其 承载能力由()控制；下弦杆为拉杆，其截面尺寸由( )确定 (A) 强 度 (B) 刚 度(C) 整 体 稳 定 (D) 局 部 稳 定 (A) 屋盖纵向支 撑 (B) 屋盖 横 向 支撑 3、 当端部支撑设在端部第 二个开间时，在第一个开 间的相应 位置应设置( )系杆(A) 刚 性 和 柔 性 (B) 刚 性 或 柔 性 (C) 刚 性 (D) 柔 性4 、 螺 栓 排 列 应 符 合 构 造 要 求 ， 通 常 螺 栓 端 距 不 应 小 于 ( ) 倍 螺 栓 孔 径 ， 两 排 螺 栓 之 间 的 最 小 距 离 为 ( ) 倍螺栓直径。

(A) 2 (B) 3 (C) 4 (D) 55、 梯 形 屋 架 下 弦 杆 常 用 截 面 形 式 是 两 个 ()。
