古代建筑常识——屋顶结构
古建筑常识简介
常见的硬山建筑檩架分配
七檩前后廊式建筑是小式居民中体量最大，地位最显赫的建筑，常用它来做主房，有时也用做过厅。六檩前出廊式建筑可用作带廊子的厢房，配房， 也可用作前廊后无廊式的正房或后罩房。五檩无廊式建筑多用于无廊厢房、后罩房、倒座房等。
三、硬山建筑木构架的基本组合方式和各部构件功能
硬山建筑木构架部位名称 中国古建筑在立面上由三部分组成，下部为台基，中部为构架，上部为屋顶，即所谓“三段式”。 其中构架部分是建筑物的构架和主体。七檩硬山建筑在进深（古建筑中长边为宽、短边为深）方向有四排柱子，前后两排檐柱，檐柱内侧两排金柱。 在檐柱和金柱之间，有穿插枋和抱头梁相联系。穿插枋在檐、金柱之间起联系拉结作用，抱头梁也有联系檐金柱的作用，但它的主要作用是承接檐 檩。在檐柱之间，上端面宽（每四根柱子围成一间，一间的宽称为面宽）方向有檐枋，它是联系檐柱柱头的构件，抱头梁上面安装檐檩，檐檩和檐枋 之间安装垫板。这种檩、垫板、枋三件叠在一起的做法称作“檩三件”。 在金柱的柱头位置，沿面宽方向安装金枋，进深方向安装随梁。随梁的主要作用联系拉结金柱。随梁和金枋在金柱柱头间形成的围合结构。其功能类 似于圈梁，对稳定下架结构起着十分重要的作用。 金柱之上为五架梁。所谓五架梁，是指这根梁上面承有五根檩，五架梁又俗称大柁，它是最主要的梁架。五架梁上承三架梁。三架梁由瓜柱或柁墩支 承。瓜柱或柁墩的高低，即两梁之间净距离的大小，一般说来，如果这段距离大于等于瓜柱直径，则应使用瓜柱，如小于瓜柱直径则应使用柁墩。三 架梁上面居中安装脊瓜柱。由于脊瓜柱通常较高，稳定性差，需辅以角背，以增加脊瓜柱的稳定 性。在硬山建筑中，贴着山墙的梁架称为排山梁架。排山梁架常使用山柱，山柱由地面直通屋脊并支顶脊檩，将梁架从中分为两段，使五梁架变成两 根双步梁，三架梁变成两根单步梁。

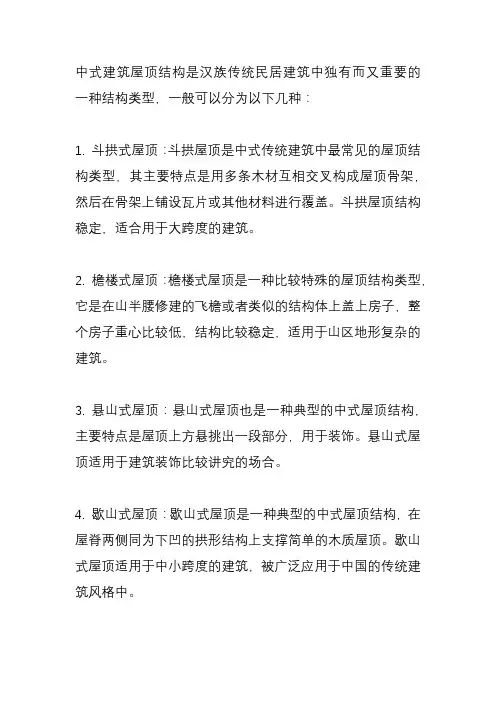

中式建筑屋顶结构分类
中式建筑屋顶结构是汉族传统民居建筑中独有而又重要的一种结构类型，一般可以分为以下几种：
1. 斗拱式屋顶：斗拱屋顶是中式传统建筑中最常见的屋顶结构类型，其主要特点是用多条木材互相交叉构成屋顶骨架，然后在骨架上铺设瓦片或其他材料进行覆盖。
斗拱屋顶结构稳定，适合用于大跨度的建筑。
2. 檐楼式屋顶：檐楼式屋顶是一种比较特殊的屋顶结构类型，它是在山半腰修建的飞檐或者类似的结构体上盖上房子，整个房子重心比较低，结构比较稳定，适用于山区地形复杂的建筑。
3. 悬山式屋顶：悬山式屋顶也是一种典型的中式屋顶结构，主要特点是屋顶上方悬挑出一段部分，用于装饰。
悬山式屋顶适用于建筑装饰比较讲究的场合。
4. 歇山式屋顶：歇山式屋顶是一种典型的中式屋顶结构，在屋脊两侧同为下凹的拱形结构上支撑简单的木质屋顶。
歇山式屋顶适用于中小跨度的建筑，被广泛应用于中国的传统建筑风格中。
5. 抬梁式屋顶：抬梁式屋顶顶部有一对向上抬升的梁头，中间呈拱形，梁头可以是单悬式或夹板式。
在传统的中式建筑中，抬梁式屋顶被广泛用于宫殿、庙宇等建筑中。
以上是中式建筑屋顶结构的一些常见类型，不同类型的屋顶结构具有不同的特点和适用范围，在实际设计中需要根据建筑的功能和特点进行合理选择和运用。
古建筑坡屋顶的组成
古建筑坡屋顶的组成古建筑坡屋顶是中国古代建筑中常见的屋顶形式，也是中国古代建筑特有的一种风格。
坡屋顶的组成主要包括屋顶结构、屋瓦材料和屋顶装饰。
一、屋顶结构古建筑坡屋顶的结构主要由梁架、椽子和屋面构成。
1. 梁架：梁架是支撑屋顶的主要结构，通常由檩椽和主梁组成。
檩椽安装在墙体上，起到支撑和固定作用。
主梁则位于檩椽和屋面之间，起到承重和分散屋面荷载的作用。
2. 椽子：椽子是连接梁架和屋面的横向构件，通常由木材制成。
椽子的作用是加强屋面的支撑力度，使整个屋顶结构更加稳固。
3. 屋面：屋顶的屋面是由屋瓦覆盖的部分。
屋面一般采用翘角瓦或筒瓦，通过瓦片的搭接和固定，形成一个坡度较大的屋面，使雨水能够顺利排除。
屋面下方还常常加有一层木板，起到隔热和保温的作用。
二、屋瓦材料古建筑坡屋顶所使用的屋瓦主要有翘角瓦和筒瓦两种。
1. 翘角瓦：翘角瓦是一种常见的屋瓦材料，它的特点是四周呈弯曲的形状，瓦面上有一条条的沟槽。
翘角瓦的边缘向上翘起，形成坡度，使雨水能够顺利流向屋檐。
翘角瓦通常由黄土烧制而成，色泽自然，质地坚硬，具有较好的防水性能。
2. 筒瓦：筒瓦是古建筑中常用的一种屋瓦材料，它的形状像一个个圆筒，瓦面上没有沟槽。
筒瓦的特点是具有较大的凸起，能够形成较大的坡度，使雨水顺利排除。
筒瓦通常由黄土或石灰烧制而成，色泽多样，质地坚硬，具有很好的防水性能。
三、屋顶装饰古建筑坡屋顶的装饰是其独特之处，也是古建筑的重要特色之一。
屋顶装饰主要包括屋檐、脊饰和角饰。
1. 屋檐：屋檐是坡屋顶的檐口部分，其作用是遮挡阳光和雨水，保护墙体和屋面。
屋檐的形状通常呈翘角状，常常加以彩绘和雕刻，使整个屋顶更加华丽和富有装饰性。
2. 脊饰：脊饰是坡屋顶顶部的装饰，通常位于屋面的最高点。
脊饰有直线型和弯曲型两种，其形状多样，可以是动物形象、花卉图案等。
脊饰的作用是起到装饰和加固屋顶的作用。
3. 角饰：角饰是屋顶四角的装饰，它的作用是使屋顶的转角更加柔和和流畅。
古代建筑屋顶结构名称
古代建筑屋顶结构名称
一、顶式屋顶：
1、瓦灰顶：以瓦片覆盖的顶层，在中国古代建筑中常见，如宫殿，寺庙等。
由于瓦片质地坚硬，能够承受大雨的冲击而不漏水，因此这种屋顶备受古代建筑设计者的青睐。
2、椽顶：一种古代建筑的屋顶，通常是由一系列横板桁架组成，用木板或竹板打造而成。
这种屋顶具有较强的抗风性，能够承受大雨的冲击而不漏水，因此在古代建筑中非常常见。
3、砖顶：古代建筑中常用的一种屋顶，由砖块和水泥构成，具有较高的抗压强度，能够承受大雨的冲击而不漏水，因此受到古代建筑设计者的青睐。
二、植物屋顶：
1、屋顶花园：古代建筑中常见的一种屋顶，通常是用草坪覆盖，因此可以抵御高温，凉爽舒适，植物在屋顶上绽放，也使屋顶美观大方。
2、绿色屋顶：通过植物和植被覆盖屋顶，使屋顶可以承受较大的降雨，减少屋顶的温度，减少雨水冲刷，同时保持屋顶的美观。
3、垂藤屋顶：采用植物覆盖屋顶而形成的建筑结构，具有保护屋顶、减少温度、降低噪音、减少污染等优点，是古代建筑的一个特色。

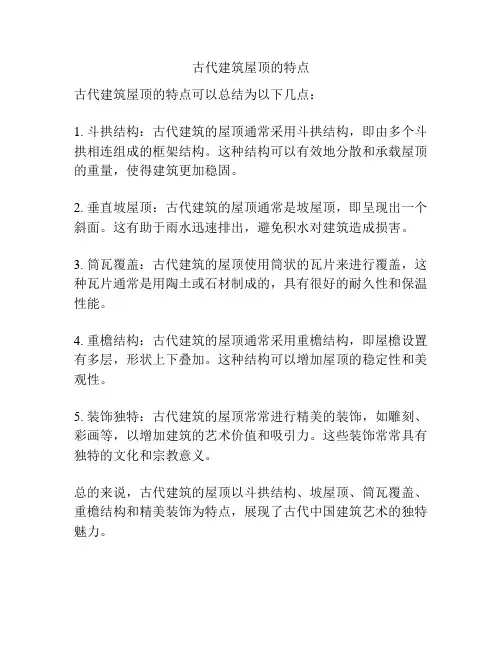

古代建筑屋顶的特点
古代建筑屋顶的特点
古代建筑屋顶的特点可以总结为以下几点：
1. 斗拱结构：古代建筑的屋顶通常采用斗拱结构，即由多个斗拱相连组成的框架结构。
这种结构可以有效地分散和承载屋顶的重量，使得建筑更加稳固。
2. 垂直坡屋顶：古代建筑的屋顶通常是坡屋顶，即呈现出一个斜面。
这有助于雨水迅速排出，避免积水对建筑造成损害。
3. 筒瓦覆盖：古代建筑的屋顶使用筒状的瓦片来进行覆盖，这种瓦片通常是用陶土或石材制成的，具有很好的耐久性和保温性能。
4. 重檐结构：古代建筑的屋顶通常采用重檐结构，即屋檐设置有多层，形状上下叠加。
这种结构可以增加屋顶的稳定性和美观性。
5. 装饰独特：古代建筑的屋顶常常进行精美的装饰，如雕刻、彩画等，以增加建筑的艺术价值和吸引力。
这些装饰常常具有独特的文化和宗教意义。
总的来说，古代建筑的屋顶以斗拱结构、坡屋顶、筒瓦覆盖、重檐结构和精美装饰为特点，展现了古代中国建筑艺术的独特魅力。
古代建筑常识——屋顶结构
古代建筑知识中国古代建筑屋顶千变万化，瑰丽多姿。
它不仅为中国古建筑在美观上增加了不少神韵，而且对建筑物的风格也起着十分重要的作用。
在封建社会中，对于屋顶的形制及其装饰都有许多等级化的规定。
屋顶的形式、高度，脊饰的形象、尺寸、数目、颜色均须根据建筑的等级而定，不得超越。
作为古代建筑造型中最主要的部分，屋顶一般均呈曲线，由不同形式的梁架结构组成。
重要的建筑都以斗拱挑出檐口，在屋檐转角处形成翼角起翘。
屋顶有五种基本形式,即悬山顶、硬山顶、庑殿顶、歇山顶、攒尖顶。
并根据其本身的造型性格，分别用于不同的场合。
如庑殿顶格调恢宏，用于高级建筑中轴线上的主要殿堂和门屋；歇山顶性格华丽活泼，一般用于配殿；攒尖顶多用于亭、塔；悬山；硬山顶则多用于住宅。
我国古建筑屋顶样式丰富，变化多端，但总离不开几种“基本顶”，包括：硬山式、悬山式、歇山式、卷棚式、攒尖式、庑殿式等；还有一些比较特殊的“特殊顶”，常见的有：十字脊屋顶、盔顶、盝顶、万字顶、扇面顶等；其实大部分顶是由基本顶或特殊顶派生过来的。
“派生顶”其基本的派生方法就是不同的顶的进行不同的组合。
（一）、基本顶1、硬山式宋《营造法式》中没有记载，宋代建筑遗物中也未见，基本可以推想出现在宋代以后。
明清时期硬山式广泛应用。
硬山式屋顶有一条正脊和四条垂脊，屋顶在山墙墙头处与山墙齐平，没有伸出部分，简单朴素，同时等级最低，在皇家建筑和一些大型寺庙建筑中，几乎没有这种屋顶。
2、悬山式悬山式与硬山式基本相同，只是悬山式的屋顶不像硬山式一样与山墙齐平，而是伸出山墙之外。
这部分伸出山墙之外的屋顶是由下面伸出的檩承托的。
从外观上看，这是悬山式与硬山式最大的不同。
3、歇山式歇山式屋顶有一条正脊、四条垂脊和四条戗脊。
歇山式屋顶的正脊比两端山墙之间的距离要短，因而歇山式屋顶是在上不得正脊和两条垂脊间形成一个三角形的垂直区域（山花）。
在山花之下是梯形的屋面将正脊两端的屋顶覆盖。
4、卷棚式以上所有的屋顶去掉正脊，呈弧形的屋顶就是卷棚式了。
中国古代建筑屋顶形式
中国古代建筑屋顶形式
中国古代建筑的屋顶形式多种多样，其中代表性较高的有以下几种：
1. 歇山式屋顶：又称庑殿式屋顶，是中国古代建筑常见的屋顶形式之一。
它以两段斜坡相交，中间有一段平缓的曲线，形似山阜。
这种屋顶形式多见于佛教寺庙和宫殿建筑，具有宏伟、庄重的特点。
2. 抬梁式屋顶：又称挑檐式屋顶，是中国古代建筑中常见的一种屋顶形式。
它以屋檐向外挑出，形成悬空梁，使屋面具有一定的悬浮感。
这种屋顶形式多见于宅邸和民居建筑，具有轻盈、雅致的特点。
3. 翘角式屋顶：是中国古代木结构建筑中的一种特殊屋顶形式。
它以横梁和垂直的支撑柱构成，形状呈现出曲线状角度。
这种屋顶形式多见于古代桥梁和门楼建筑，具有独特的视觉效果。
4. 垂花门式屋顶：是中国传统建筑中常见的一种屋顶形式。
它以四角尖顶为基础，四面的屋面上方都有垂下的花边装饰。
这种屋顶形式多见于庭院和门洞建筑，具有华丽、富丽的特点。
以上是中国古代建筑屋顶形式的一些代表性例子，每种形式都有其独特的特点和应用场景，展现了中国古代建筑的精湛工艺和丰富文化内涵。
古代木制屋顶构造方式
古代木制屋顶构造方式一、木框架结构在古代，木框架结构是屋顶构造的主要方式。
它由柱、梁、椽等木料构成，形成一个稳固的框架，作为屋顶的基础。
柱子承载着整个屋顶的重量，梁连接柱子构成屋面的主结构，而椽则是用来铺设屋顶瓦片的支架。
这种结构具有很高的强度和稳定性，能够承受风雨等自然因素的侵蚀。
二、椽子和梁椽子是用来支撑屋顶瓦片的木条，通常平行铺设在梁上。
梁则是连接柱子的主要构件，用于传递屋顶的重量和支撑椽子。
梁的截面和长度根据屋顶的跨度而定，以确保结构的稳定性和承重能力。
在古代，椽子和梁的加工和连接工艺都十分讲究，以确保屋顶的坚固和耐用。
三、屋顶瓦片屋顶瓦片是覆盖在椽子和梁上的材料，用于保护屋顶不受风雨侵蚀。
古代常用的瓦片有陶瓦、琉璃瓦等，它们具有防水、耐久和美观等特点。
瓦片的铺设方式也十分讲究，通常采用交错铺设的方式以增加屋顶的稳定性和排水性能。
四、防水与排水设计防水与排水设计是木制屋顶的重要组成部分。
在古代，人们已经认识到防水和排水对屋顶的重要性，因此设计了一些有效的措施。
例如，在椽子和梁上设置坡度以利于排水，使用密封材料进行接缝防水等。
这些设计能够有效地防止水渗入屋内，保持房屋的干燥和舒适。
五、木料的防腐处理为了延长木制屋顶的使用寿命，防腐处理是必不可少的。
古代工匠通常采用桐油、油漆等防腐材料对木料进行涂抹，以防止木材腐朽和虫蛀。
此外，还通过干燥和熏蒸等工艺提高木料的耐久性。
这些防腐处理措施能够有效地延长屋顶的使用寿命，减少维修和更换的频率。
六、屋顶装饰与艺术古代木制屋顶不仅具有实用功能，还常常融入了丰富的装饰与艺术元素。
例如，在屋顶边缘添加瓦当、滴水等装饰物，或用彩绘、雕刻等方式美化屋顶。
这些装饰不仅增加了屋顶的美观性，还体现了当时的文化和艺术风格。
一些精美的屋顶装饰还成为建筑的重要标志，彰显了建筑的所有者和社会的地位。
七、通风与采光设计古代木制屋顶也考虑了通风（通风）与采光设计。
为了使屋内的空气流通并有良好的采光效果，人们通常在屋顶设置天窗或气孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
古代建筑知识
中国古代建筑屋顶千变万化，瑰丽多姿。
它不仅为中国古建筑在美观上增加了不少神韵，而且对建筑物的风格也起着十分重要的作用。
在封建社会中，对于屋顶的形制及其装饰都有许多等级化的规定。
屋顶的形式、高度，脊饰的形象、尺寸、数目、颜色均须根据建筑的等级而定，不得超越。
作为古代建筑造型中最主要的部分，屋顶一般均呈曲线，由不同形式的梁架结构组成。
重要的建筑都以斗拱挑出檐口，在屋檐转角处形成翼角起翘。
屋顶有五种基本形式,即悬山顶、硬山顶、庑殿顶、歇山顶、攒尖顶。
并根据其本身的造型性格，分别用于不同的场合。
如庑殿顶格调恢宏，用于高级建筑中轴线上的主要殿堂和门屋；歇山顶性格华丽活泼，一般用于配殿；攒尖顶多用于亭、塔；悬山；硬山顶则多用于住宅。
我国古建筑屋顶样式丰富，变化多端，但总离不开几种“基本顶”，包括：硬山式、悬山式、歇山式、卷棚式、攒尖式、庑殿式等；还有一些比较特殊的“特殊顶”，常见的有：十字脊屋顶、盔顶、盝顶、万字顶、扇面顶等；其实大部分顶是由基本顶或特殊顶派生过来的。
“派生顶”其基本的派生方法就是不同的顶的进行不同的组合。
（一）、基本顶
1、硬山式
宋《营造法式》中没有记载，宋代建筑遗物中也未见，基本可以推想出现在宋代以后。
明清时期硬山式广泛应用。
硬山式屋顶有一条正脊和四条垂脊，屋顶在山墙墙头处与山墙齐平，没有伸出部分，简单朴素，同时等级最低，在皇家建筑和一些大型寺庙建筑中，几乎没有这
种屋顶。
2、悬山式
悬山式与硬山式基本相同，只是悬山式的屋顶不像硬山式一样与山墙齐平，而是伸出山墙之外。
这部分伸出山墙之外的屋顶是由下面伸出的檩承托的。
从外观上看，这是悬山式与硬山式最大的不同。
3、歇山式
歇山式屋顶有一条正脊、四条垂脊和四条戗脊。
歇山式屋顶的正脊比两端山墙之间的距离要短，因而歇山式屋顶是在上不得正脊和两条垂脊间形成一个三角形的垂直区域（山花）。
在山花之下是梯形的屋面将正脊两端的屋顶覆盖。
4、卷棚式
以上所有的屋顶去掉正脊，呈弧形的屋顶就是卷棚式了。
若某个正脊卷棚式顶加上正脊就变成了歇山顶那么这个卷棚式就叫卷棚式歇山顶。
同理可以得出卷棚式硬山顶、卷棚式悬山顶等等。
5、攒尖顶
没有正脊，所有的垂脊汇聚在顶部一点，这样的顶叫做攒尖顶。
有几条垂脊就叫做几角攒尖顶。
此外还有圆形的攒尖顶，也就是没有垂脊。
6、庑殿式顶
中国古代建筑中等级最高的屋顶形式，有一条正脊和四条垂脊。
屋顶前后左右都是一个斜坡非常特别。
（二）、特殊顶
1、十字脊顶
北京紫禁城的角楼是十字脊顶的代表建筑。
十分特别，由两个歇山顶呈十字交叉而成。
2、盔顶
是攒尖顶的一种变形，顾名思义形似古代战士的头盔。
盔顶的顶和脊的上面大部分为突出的弧形，下面一小部分相反的向外翘起，就像头盔的下沿。
3、盝顶
这种形式的屋顶是在屋顶上有四条与屋檐平行的脊，四条屋脊构成一个长方形或正方形的平顶，其四个角有垂脊向下斜伸，共形成四块坡檐。
这种形式的顶级少见。
4、万字顶
有一些建筑的平面和屋顶采用“卍”字形，取其万事如意、万寿无疆之意，非常吉利。
圆明园的“万方安和”就是采用万字顶。
5、扇面顶
和万字顶一样扇面顶是一种非常别致的屋顶形式。
顾名思义，它是像扇面形状的屋顶形式。
前后檐呈弧形，一般前短后长，两山墙的墙线向内延伸可交与一点，即扇形的圆心。
扇面顶的两端可以做成歇山、悬山、也可以做卷棚形式。
这种顶一般用于小型建筑，使建筑更加小巧可人。
（三）、派生顶
中国古建筑顶的形式派生的最基本的方法就是整合和解剖。
常见的“重檐”就是两个或两个以上的屋檐的叠加。
一般来说，重檐大多是指一层建筑有两层或更多层屋檐。
但有时一座多层建筑若每一层都有屋檐，总数相加
大于等于二，人们也称作重檐。
还有一种常见的整合方法叫“勾连搭”。
就是两个或两个以上的屋顶前后檐相连，连成一个屋顶。
在这种勾连搭屋顶中有两种最为典型即“一殿一卷式勾连搭”和“带抱厦式勾连搭”。
仅有两个顶形成勾连搭而其中一个为带正脊的硬山悬山类、另一个为不带正脊的卷棚类，这样的勾连搭屋顶叫做“一殿一卷式勾连搭”。
（应该很容易想像就不附图了，其实我也没有找，呵呵）我见过的很多垂花门是这类的顶。
勾连搭屋顶中，相勾连的屋顶大多是大小高低相同，但有一部分却是一大一小、有主有次、高低不同、前后有别的，这一类的叫做“带抱厦式勾连搭”。
在一些特殊的地方，受到空间、地形等因素影响，往往没有条件建一个完整的建筑。
比如我们常常可以看到，在古典园林中某一个拐角处有四分之一个亭子，在高墙下有半个间厢房等等。
建筑空间受到限制就导致了屋顶的另一种派生方法“解剖”。
单坡式屋顶就是最有代表性的，就像一个硬山或者悬山式屋顶沿着脊背剖成了两半。
这种屋顶多用在不太重要或是付属性的建筑上。
但是也有例外，山西混原的悬空寺依恒山峭壁而建多数建筑从峭壁中伸出，只露半个屋顶，从外表上看就是根本就是被解剖的屋顶，而且剖面依悬崖表面而变，整个寺院与恒山的峭壁融为一体。
