钢筋直螺纹连接规范
直螺纹连接施工要点及验收规范

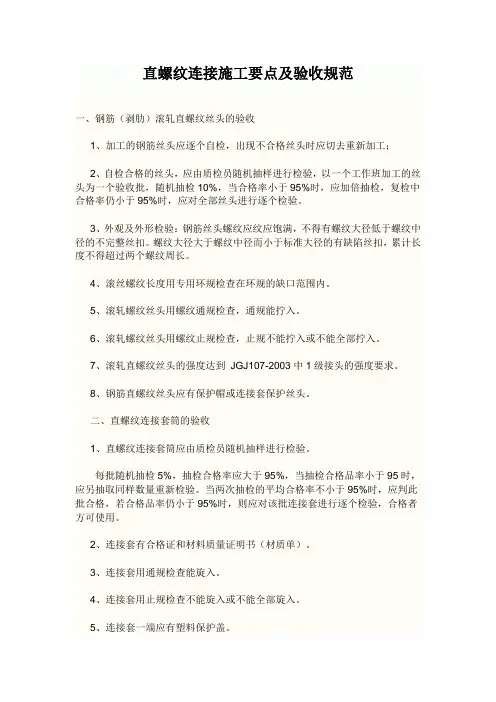

直螺纹连接施工要点及验收规范一、钢筋（剥肋）滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检，出现不合格丝头时应切去重新加工；2、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
3、外观及外形检验：钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。
螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣，累计长度不得超过两个螺纹周长。
4、滚丝螺纹长度用专用环规检查在环规的缺口范围内。
5、滚轧螺纹丝头用螺纹通规检查，通规能拧入。
6、滚轧螺纹丝头用螺纹止规检查，止规不能拧入或不能全部拧入。
7、滚轧直螺纹丝头的强度达到JGJ107-2003中1级接头的强度要求。
8、钢筋直螺纹丝头应有保护帽或连接套保护丝头。
二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验。
每批随机抽检5%，抽检合格率应大于95%，当抽检合格品率小于95时，应另抽取同样数量重新检验。
当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。
2、连接套有合格证和材料质量证明书（材质单）。
3、连接套用通规检查能旋入。
4、连接套用止规检查不能旋入或不能全部旋入。
5、连接套一端应有塑料保护盖。
6、塑料保护盖上有与连接钢筋规格相同的规格标志。
7、连接套强度达到JGJ107-2003中1级接头的要求。
三、钢筋（剥肋）滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头，以500个为一个验收批，不足500个的也做为一个验收批。
2、对每一验收批接头，必须在工程结构中随机截取3个试件进行单向拉伸试验，当每个试件单向拉伸试验均达到强度要求时，该验收批判为合格。
3、如有一个试件的强度不合格，应再取6个试件进行复检，复检中有一个试件试验结果不合格，则此验收批判为不合格。
05钢筋直螺纹连接技术要求及相关规范介绍
钢筋直螺纹连接技术要求及相关规范介绍山东同力建设项目管理有限公司总工程师李先立目前越来越多的重大钢筋混凝土结构项目开始使用钢筋直螺纹连接技术，建设部也发布了JGJ107-2010《钢筋机械连接技术规程》，并自2010年10月1日起实施。
其中，第 3.0.5、7.0.7条为强制性条文，必须严格执行。
原行业标准《钢筋机械连接通用技术规程》JGJ107-2003、《带肋钢筋套筒挤压连接技术规程》JGJ108-96和《钢筋锥螺纹接头技术规程》JGJ109-96同时废止。
钢筋机械连接：通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
钢筋机械连接常用方式有：套筒挤压接头连接、锥螺纹接头连接、滚轧直螺纹接头连接等形式，目前我市使用的主要是滚轧直螺纹接头连。
钢筋机械接头分为三个等级：I级：接头抗拉强度等于被连接钢筋实际抗拉强度或不小于1.10倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。
Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。
Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍，残余变形较小并具有延性及反复拉压性能。
结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。
接头等级的选定应符合下列规定：1、混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位，应优先选用Ⅱ级接头；当在同一连接区段内必须实施100%钢筋接头的连接时，应采用I级接头。
2、混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用Ⅲ级接头。
例如由山东省建筑设计院设计的昌国医院图纸明确要求使用的钢筋滚轧直螺纹接头等级为I级；由淄博市建筑设计研究院设计的淄博公安局大楼图纸要求使用的钢筋滚轧直螺纹接头等级为Ⅱ级。
钢筋机械连接接头百分率要求：JGJ107-2010《钢筋机械连接技术规程》第4.0.3条：结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算(d为被连接钢筋中的较大直径)。
钢筋直螺纹连接送检取样规范
钢筋直螺纹连接送检取样规范篇一：钢筋连接件--见证取样规定钢筋连接件--见证取样规定一、概述钢筋连接接头连接按连接方法分焊接和机械连接两大类。
常见的焊接接头型式有闪光对焊、电弧焊、电渣压力焊、气压焊等，常见的机械连接接头型式有直螺纹连接、锥螺纹连接和套筒挤压连接等。
钢筋焊接是钢筋混凝土结构重要的施工技术之一，以钢筋焊接代替绑扎，可以提高工效，节约钢材，接头受力合理，有利于混凝土浇捣密实，创造明显的技术经济效益。
钢筋直（锥）螺纹接头是一种能承受拉、压两种作用力的机械接头。
其工艺简单，连接速度快，不受钢筋含碳量和表面形状的限制，不污染环境，无明火作业，接头质量安全可靠，可节约大量的钢材和能源。
钢筋直（锥）螺纹接头可用来连接HRB335、HRB400、HRB500钢筋，对进口钢筋可参考应由。
带肋钢筋套筒挤压连接技术与传统的搭接和焊接相比具有接头性能可靠，质量稳定，不受气候及焊工技术水平的影响，连接速度快，安全、无明火，不需要大功率电源，可焊与不可焊钢筋均能可靠连接等优点。
套筒挤压接头适用于各种规格和各种强度等级的带肋钢筋连接。
对于进口带肋钢筋可参考应用，但需进行补充实验，符合接头性能要求后方可采用。
钢筋机械连接接头根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为Ⅰ、Ⅱ、Ⅲ、级3个性能等级。
混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应优先选用注：1、当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的倍时，可按断于焊缝或热影响区之外，层延性断裂同等对待。
2、当试件外侧横向裂纹宽度达到㎜时，应认定已经破裂。
篇二：钢筋直螺纹连接见证取样和见证送检记录表达见证取样和见证送检记录编号：篇三：钢筋取样标准建筑钢筋的取样标准钢筋混凝土用热轧光圆钢筋: 1.执行标准:GB13013-91 2.验收批次: 每批应由同厂、同炉号、同级别、同规格、同生产工艺,在同一时间,进入同一施工现场,每批重量不大于60T的钢筋组成;每批钢筋取样数量为4根。
钢筋直螺纹套筒规范
钢筋直螺纹套筒规范钢筋直螺纹套筒是一种结构连接件，常用于钢筋混凝土结构中钢筋的连接。
为了确保钢筋直螺纹套筒的安全和可靠性，需要遵守以下规范：一、材料选择：1. 钢筋直螺纹套筒的材质应符合GB/T 699-1999 低碳合金钢和GB/T 3077-1999合金结构钢的要求。
2. 钢筋直螺纹套筒的材料应具备良好的可焊性和耐腐蚀性。
3. 钢筋直螺纹套筒的硬度应符合设计要求，并经过必要的热处理。
二、加工要求：1. 钢筋直螺纹套筒的螺纹应符合GB/T 196-2006《规定阴、阳螺纹通用技术条件》的要求。
2. 钢筋直螺纹套筒的螺纹加工应采用机械加工或热处理的方式，确保螺纹的质量。
3. 钢筋直螺纹套筒的螺纹加工应采用适配的工艺和设备，控制好螺纹的尺寸公差和表面光洁度。
三、安装要求：1. 钢筋直螺纹套筒的安装前应进行检查，确保螺纹套筒的无损坏、无变形和无锈蚀。
2. 钢筋直螺纹套筒的螺纹应与钢筋的螺纹相匹配，确保安装的稳固性和密封性。
3. 在安装钢筋直螺纹套筒时，应采用适当的工具和力度，避免过度压紧或损坏。
四、质量检验：1. 钢筋直螺纹套筒的质量检验应符合相关标准的要求，包括外观质量、尺寸公差、力学性能和耐腐蚀性能等。
2. 钢筋直螺纹套筒的外观应无明显的缺陷和变形，螺纹应完整、清晰。
3. 钢筋直螺纹套筒的尺寸公差应在允许范围内。
4. 钢筋直螺纹套筒的力学性能应满足设计要求，包括强度和韧性等指标。
5. 钢筋直螺纹套筒的耐腐蚀性能应符合设计要求，可通过化学分析和腐蚀试验等检测方法确定。
钢筋直螺纹套筒的规范主要涉及材料选择、加工要求、安装要求和质量检验等方面。
遵守这些规范有助于确保钢筋直螺纹套筒的质量和性能，保证连接的安全和可靠性。
直螺纹边接规范
绪论 机械接头制作 机械接头现场安装 接头及相关检验型式流程
一、绪论
根据本工程《结构设计总说明（一）》第“4.3条（2）”要求，直径 d≥25纵筋、框支柱和框支梁纵筋应采用机械连接。
与绑扎搭接、锥螺纹连接及冷敦粗直螺纹套筒连接相比，剥肋滚压直螺 纹套筒连接具有强度高、质量稳定可靠、施工速度快、不受气候影响、操作 简便、节省材料等综合技术经济效益。
备注：1、钢筋锥螺纹套筒连接是将两根待接钢筋端头用套丝机做出锥形 外丝，然后用带锥形内丝的套筒将钢筋两端拧紧的钢筋连接方法。
2、钢筋镦粗直螺纹套筒连接是先将钢筋端头镦粗，再切削成直螺 纹，然后用带直螺纹的套筒将钢筋两端拧紧的钢筋连接方法。
3、剥肋滚压直螺纹套筒连接是先将钢筋的横肋和纵肋进行剥切处 理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型。
其他材料
丝头保护帽、塑料标签牌、油性书写笔、粉笔等。
普通扳手与扭矩扳手 连接套筒
二、机械接头制作
钢筋端面平头
剥肋滚压螺纹
存放待用
丝头质量抽检
丝头质量检验 戴帽保护
砂轮切割机 进行端面
平头
挡铁控制螺纹 长度
GHB40 型滚 丝机正在剥肋、
滚压 丝头
钢筋丝头螺纹几何尺寸参数表（mm）
戴保护帽
分类堆放
标准型
不同直径钢筋的连接。
四、接头及相关检验型式流程
型式检验
接头工艺检验
丝头质量检验 接头外观及拧 紧力距检验 抗拉强度检验
பைடு நூலகம்
一般由套筒供应厂商提供有效的型式检验报告，施工现场 不需要做，主要目的是确定钢筋连接接头的性能等级。 施工前及施工过程中应对每批进场钢筋进行接头工艺检验， 接头与母材强度进行对比，主要目的是检验接头所确定的 工艺参数是否与本工程中的进场钢筋相适应。
钢筋直螺纹连接规范
钢筋直螺纹连接规范钢筋直螺纹连接是一种常用的钢筋连接方法，在建筑工程中得到广泛应用。
为了保证连接的强度和可靠性，需要按照一定的规范进行设计和施工。
本文将介绍钢筋直螺纹连接的规范要求，包括连接件的选择、连接长度、螺纹加工和连接质量检验等方面。
首先，钢筋直螺纹连接应选择合适的连接件进行连接。
连接件应符合设计要求，并应具备良好的机械性能。
常用的连接件有螺纹套筒和螺纹钢套筒。
其次，连接的长度应按照规范要求进行设计。
连接长度一般不小于25倍钢筋直径，同时还应根据钢筋直径、受力状况和工程要求等因素进行适当调整。
连接的长度足够长可以保证连接的强度，同时也可以提高连接的可靠性。
螺纹加工是钢筋直螺纹连接的关键环节之一。
螺纹加工应采用机械加工的方法进行，螺纹的加工应符合规范要求，如螺纹的牙型、牙深、牙距等应满足设计要求。
加工过程中还应注意保持良好的几何形状和表面质量，避免出现裂纹、断纹和毛刺等表面缺陷。
在连接质量检验方面，应对连接进行全面检查。
主要包括外观检验、尺寸检验和力学性能检验等。
外观检验主要检查连接件的表面质量和螺纹加工质量，尺寸检验主要检查连接长度和螺纹尺寸是否符合要求，力学性能检验主要检查连接的承载能力和抗剪强度等指标是否满足设计要求。
除了上述规范要求，还有一些其他需要注意的事项。
首先，连接应采用耐腐蚀措施，如防腐涂层或不锈钢材料等，以提高连接的使用寿命。
其次，在连接时应保持连接件和钢筋的干燥和清洁，避免杂质和水分的存在，以免影响连接的质量。
最后，在施工过程中应注意安全操作，避免发生事故。
综上所述，钢筋直螺纹连接规范是保证连接强度和可靠性的重要要求。
通过选择合适的连接件、设计合理的连接长度、进行良好的螺纹加工和进行全面的连接质量检验，可以有效提高连接的质量和可靠性，保证连接的强度，确保工程安全。
同时，还应注意一些其他事项，如防腐蚀措施、保持干燥清洁和安全操作等，以进一步提高连接的使用寿命和施工质量。
钢筋接头直螺纹连接
1 钢筋接头直螺纹连接1.1基本规定（1）采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：①接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。
②接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。
③受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
④对直接承受力荷载的结构构件，接头百分率不应大于50%。
⑤接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
（2）不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
1.2施工准备1.2.1技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。
（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。
1.2.2材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）质量要求：①钢筋质量要求：A钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》《钢筋混凝土用余热处理钢筋》的要求，有原材质、复试报告和出厂合格证；B钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
②套筒与锁母材料质量要求：A套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应符合规范规定；B成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
1.2.3主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。
1.2.4作业条件（1）钢筋端头的螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；（2）钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；（3）布筋图及施工穿筋顺序等已进行技术交底。
钢筋丝扣规范
钢筋丝扣规范篇一：钢筋直螺纹连接工艺标准及验收规范钢筋直螺纹连接工艺标准及验收规范 1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1 材料2.1.1 钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2 直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1 机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2 主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2 直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为±5%。
3 施工操作工艺3.1 工艺规程3.1.1 直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1 同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。
目前在我国已建和在建工程中都得到了广泛的运用。
关键词：钢筋套筒冷挤压施工技术
一、概述
钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。
目前在我国已建和在建的几个大的水电工程三峡水电站、小浪底工程、公伯峡水电站、拉西瓦导流洞中都得到了广泛的运用。
为了使这项新的施工技术在拉西瓦工程中得到合理的使用，下面就对钢筋套筒冷挤压技术作些简要的介绍。
1、钢筋套筒冷挤压技术的特点
（1）钢筋套筒冷挤压连接技术施工工艺简单，容易掌握。
（2）钢筋套筒冷挤压连接技术施工快，在施工中较传统的焊接法可以节省大量的时间。
（3）钢筋套筒冷挤压连接技术较传统钢筋焊接连接施工可以降低工程成本。
（4）钢筋套筒冷挤压连接技术适用于钢筋混凝土结构中钢筋直径为φ16-φ40的带肋钢筋的径向挤压连接。
2、钢筋套筒冷挤压技术技术要求
带肋钢筋挤压连接施工中必须采用合适的挤压工艺和合理的验收标准，以确保施工的质量完全达到设计要求。
具体使用该项技术时应符合《GB1499-91》、《GB13014-91》《GBJ10-89》、《GB50204-92》、《GB8162-87》、《JGJ107-96》、《YB9250-93》等规要求。
二、钢筋套筒冷挤压连接技术材料及设备
（一）材料
1、钢筋
挤压连接的钢筋必须具有质量证明书，其表面形状、尺寸和力学性能等应符合《钢筋混凝土用热扎带肋钢筋》（GB1499-91）和《筋混凝土余热处理钢筋》（GB13024-91）标准的要求。
钢筋使用前必须进行外观检查和抽取试样作力学性能试验。
钢筋发生脆断和力学性能明显不正常时，尚应进行化学成份分析。
钢筋在储运时，不得损坏表面标志，并按批堆放整齐，避免锈蚀和污染。
2、套筒
套筒材料采用适于压延的无缝钢管加工制成，其实测力学性能符合表1-1中的要求。
套筒尺寸及偏差符合表1-2及表1-3中的要求。
套筒储运时须防锈蚀和污染，验收时分批验收，存放时按不同规格分别堆放，套筒应有出厂合格证。
钢套筒材料力学性能要求表1-1
钢套筒型号及几尺寸表表1-2
套筒尺寸的允偏差（mm）表1-3
（二）设备
1、挤压设备
挤压连接设备由压接器，超高压油泵、超高压油管组成。
超高压油泵是挤压的动力源，额定工作压力为80Mpa；压接器是钢筋挤压的执行部件，有两种型号，最大工作压力100Mpa；其中YJH-32型适用于压接φ16-φ32钢筋，YJH-40T适用于压接φ32-φ40钢筋。
压模、套筒、钢筋应配套使用，压模共有九种规格，模具上标注的数字表示被接钢筋的直径，使用时应检查。
钢筋套筒冷挤压连接设备还包括挤压辅助设备和挤压专用设备。
挤压辅助设备有：吊具、角向砂轮机等；挤压专用设备包括：标志卡、尺寸卡板。
三、钢筋大道筒冷挤压连接施工
（一）套筒、压模型号及压搪参数
1、相同规格钢筋连接时的套筒型号、模具型号及压痕参数
相同规格钢筋连接时的套筒型号、模具型号及压痕参数应符合表1-4中所示。
同规格钢筋连接时的参数表1-4
2、不同规格钢筋连接，套筒的型号，模具型号及压痕最小直径，压痕道次等参数符合表1-5。
表1-5
（二）冷挤压连接施工操作程序
1、钢筋冷挤压连接操作前检查挤压设备运转是否正常，并对挤压力进行标定，符合要求后准作业。
2、按连接钢筋规格选配钢套筒和模具型号。
连接相同直径钢筋的模具型号和连接异径钢筋的模具型号应分别符合JGJ107、JGJ108中有关的规定。
3、清除钢筋被连接部位的锈皮、泥砂、油污等杂物。
4、将钢筋与钢套筒进行试套，如钢筋端部有重马蹄、弯折或纵肋尺寸超大者，应预先矫正或用砂轮打磨，但禁打磨钢筋横肋，禁止用电气焊切超大部分。
5、用测深尺在钢筋端头用油漆做定位标志，定位标志即钢筋插入钢套筒的长度，检查标志距定位标志15mm，用来检查压接后钢筋是否插到位。
6、将钢筋按定位标志插入钢套筒，钢筋端头离套筒长度中点不宜超过5mm，注意连接钢筋应与钢套筒的轴心保持一致，以减少偏心和弯折。
7、按规定压接道次和压痕进行压接。
四、钢筋套筒冷挤压连接质量检查及验收法
钢筋套筒冷挤压连接施工质量检查的法包括：外观检查和单向拉伸性能检查两个面。
1、施工质量外观检查
（1）检查压接道次是否符合设计规定，不得少压、重压等现象，接头最小压痕应符合上述表中的规定。
（2）接头表面不得有肉眼可见的裂纹。
（3）接头处弯折≤40。
（4）接头两端钢筋上显露检查标志，但不显露定位标志。
（5）外观检查不合格数少于检查数的10%时，该批接头外观质量评定为合格，当不合格数超过被检数的10%时，应对该批接头逐个复检，外观检查不合格的接头应采取补救措施，不能补救的应作好标记，并在不合格的接头中抽取3个试件作抗拉试验，若有一个试件的强度低于设计值，则该批接头不合格。
2、抗拉性能检查
（1）现场检验以同规格、同等级、同材料、同一施工条件下完成的500个接头为一验收批，不足500个的也作一批。
（2）对每一批验收件中随机抽取的三个试件进行评定，当3个试件的单向拉伸试验结果均符合《JGJ107-96》中的要求，则该批接头合格。
（3）如有一个试件的抗拉强度不符合要求，应再取6个试件复检，复检时仍有一个不合格，则该批接头不合格。
（4）在现场连续检验十个验收批全部一次合格时，验收批接头数量可扩大到1000个。
（5）在正式施工前尚应进行现场条件下的挤压连接工艺试验，试验合格后能正式施工，在施工中不同批次钢筋进场前，也应进行工艺检验。
工艺检验，每种规格试件不少于3根。
检验结果应符合规《JGJ107-96》要求。
五、劳动组织及安全事项
1、压接作业时，定型挡板应与压接器卡住。
2、高空作业时，模具与压接器应采用钢丝绳连接，以防止模具拆装时掉落，压接器应系保险绳以防坠落伤人。
3、挤压设备为超高压液压机械，作业时操作人员应避开高压软管反弹向。
高压软管避免负重拖拉、弯折、锐器划伤或重物挤压，当发现高压软管起鼓时，应及时更换，禁带压拆卸高压软管。
4、操作人员在压接时应在压接器的侧面操作，头部应避开模具压接的正上，上压时，禁近距离俯视模具。
5、进入施工现场的设备必须接地，雨天设备的电器装置要有防雨措施。
非维修人员不得打开电器箱。
6、每次工作前，必须将高压软管接头的螺纹拧紧，防止因螺纹过松导致油管接头崩开伤人。
7、施工前，必须对每一位操作人员进行认真的培训，并经考核合格后能上岗操作。
六、结束语
钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。
经过三峡水电站、小浪底工程、拉西瓦导流洞等几个大型工程的广泛的运用，去得了很好的效果。
使用便、灵活、简单，节省工期，提高效益。
具有很好的推广使用价值。
