落地式卸料平台安全技术交底

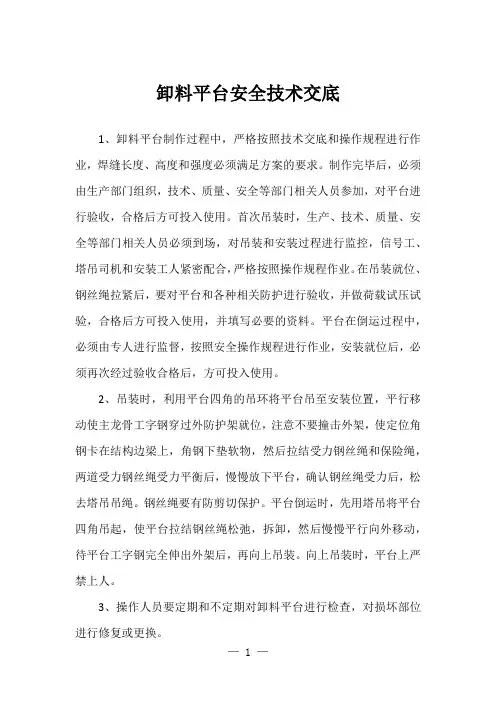

卸料平台安全技术交底
卸料平台安全技术交底1、卸料平台制作过程中，严格按照技术交底和操作规程进行作业，焊缝长度、高度和强度必须满足方案的要求。
制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。
首次吊装时，生产、技术、质量、安全等部门相关人员必须到场，对吊装和安装过程进行监控，信号工、塔吊司机和安装工人紧密配合，严格按照操作规程作业。
在吊装就位、钢丝绳拉紧后，要对平台和各种相关防护进行验收，并做荷载试压试验，合格后方可投入使用，并填写必要的资料。
平台在倒运过程中，必须由专人进行监督，按照安全操作规程进行作业，安装就位后，必须再次经过验收合格后，方可投入使用。
2、吊装时，利用平台四角的吊环将平台吊至安装位置，平行移动使主龙骨工字钢穿过外防护架就位，注意不要撞击外架，使定位角钢卡在结构边梁上，角钢下垫软物，然后拉结受力钢丝绳和保险绳，两道受力钢丝绳受力平衡后，慢慢放下平台，确认钢丝绳受力后，松去塔吊吊绳。
钢丝绳要有防剪切保护。
平台倒运时，先用塔吊将平台四角吊起，使平台拉结钢丝绳松弛，拆卸，然后慢慢平行向外移动，待平台工字钢完全伸出外架后，再向上吊装。
向上吊装时，平台上严禁上人。
3、操作人员要定期和不定期对卸料平台进行检查，对损坏部位进行修复或更换。
4、平台栏杆、脚手板不得随意拆除，当脚手板有损坏时应及时更换，栏杆立面应用密目网进行封闭围挡。
5、堆放材料时，不得集中堆放过高，卸料平台荷载限定值为800Kg，不得超载。
6、吊运材料时，应注意材料是否和平台栏杆有拉结，起吊时应缓慢，离平台30cm左右停止，检查绑扎和周边情况，再起吊。
塔吊上料时，注意防止碰撞栏杆和架体，缓缓下落，下部应垫有木枋。
人工上料时，注意不得猛烈撞击，应轻轻放下，以免冲击平台。
7、钢丝绳有损坏时应及时更换，平台主梁与吊环应用木楔楔紧，防止平台移动。
落地卸料平台技术交底
技术交底记录工程名施工单位中国建筑第二工程局有限公司称交底部卸料平台工序名称落地卸料平台位交底提要：根据楼层确定料台的长度和宽度，卸料平台支撑架立杆和横杆搭设间距，平台与外架的关系，搭设与拆除注意安全事项交底内容：一、构造参数及搭设要求卸料平台采用多立杆式钢管分层搭设。
卸料平台紧挨外脚手架，但与外脚手架断开，单独搭设。
所有杆件均用Ф48.3×3.0mm，平台尺寸为3.6m×4m，立杆的纵距 B=0.9米，立杆的横距H=1.0米，立杆采用单立杆。
水平杆的步距 h=1.50米，顶部平台钢管横杆格栅间距为200mm。
每层卸料平台和主体结构设三个拉接点。
平台外侧面设1.2米高防护栏，并涂刷红白相间的油漆标识，满挂密目安全网。
平台底面满铺5cm 厚的脚手板，铺设绑扎牢固，两端用8 号镀锌钢丝捆紧。
平台作业面四周设20cm 高的踢脚板。
每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结。
卸料平台架上堆积荷载不得超过1.0t，每次起吊重量不得超过0.8t。
随吊随清运。
二、卸料平台的搭设1、基础构造立杆座在地下室垫层上，立杆底部垫厚度不小于50mm的通长脚手板。
脚手板应铺设平稳，不能有悬空。
2、杆件布置（1）落地式钢管卸料平台搭设高度为：3.6米，卸料平台尺寸为3.6m×4m，立杆的纵距 B=0.9米，立杆的横距H=1.0米，立杆采用单立杆。
水平杆的步距 h=1.50米，卸料平台紧挨外脚手架，但与外脚手架断开，不得相联。
技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录工程名称无锡城南世家C地块施工单位中国建筑第二工程局有限公司交底部位卸料平台工序名称落地卸料平台交底提要：根据楼层确定料台的长度和宽度，卸料平台支撑架立杆和横杆搭设间距，平台与外架的关系，搭设与拆除注意安全事项交底内容：（2 ）外脚手架立杆接头和横杆接头的要求：1）立杆必须采用对接方式。
落地式卸料平台施工技术交底
⑥立杆顶端高出屋面上皮1.2m。
4.4连墙件的搭设规定
①连墙件的竖向间距不大于3m;
②连墙件从底层第一步水平杆处开始设置，且宜靠近主节点设置，偏离主节点的距离不大于300mm。
⑨拆除时,必须用电气焊时，应严格执行其特殊的防火规定，应增派专职人员，配备消防器材，防止火星和切割物落引起的火灾，严禁无证动用焊割工具;
⑩当日作业后，应检查岗位周围情况，不得留有隐患，输送地面的杆件和扣件应分类堆放整齐。
6、安全及文明施工保障措施
6.1技术措施
（1)构配件允许偏差
（2）扣件拧紧抽样检查数目及质量判定标准
②技术人员进行拆除安全技术交底;
③应清除卸料平台上杂物和地面障碍物。
5.2卸料平台拆除注意事项
①拆除作业必须由上而下逐层进行,严禁上下同时作业；
②连墙件必须随卸料平台逐层拆除,严禁先将连墙件整层或数层拆除后再拆卸料平台；
③当卸料平台拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
④对接扣件开口应朝上或朝内；
⑤各杆件端头伸出扣件盖板边缘的长度不小于100mm。
4.7作业层的栏杆和挡脚板的搭设规定
①栏杆和挡脚板均应搭设在外立杆内侧；
②上栏杆上皮高度为1。2m；
③挡脚板高度不应小于200mm;
④中栏杆应居中设置。
4。8脚手板的铺设规定
①脚手板应铺满、铺稳，离开墙面不大于100mm;
±7
±20
±40
±60
±80
±100
±7
±25
落地式卸料平台安全技术交底
落地式卸料平台安全技术交底1、卸料平台日常检查按以下规定进行，检查合格后方允许投入使用或继续使用：(1)、搭设完毕后；(2)、施工中途停止使用超过15天，在重新使用前；(3)、在遭受暴风、大雨、在雪、地震等强力因素作用之后；(4)、在使用过程中发现有显著变形、拉结钢丝绳以及安其它全隐患存在的情况时，立即停止使用；(5)、当风力达到6级向上时，停止使用。
2、卸料平台的施工和使用设专人负责，并设安全监督检查人员，由安全负责人负责日常管理和检查，确保使用符合设计和有关规定要求；3、每班工人作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。
在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业。
卸料平台的拆除：平台在使用完毕后就应立即拆除。
在拆除前要做好以下工作：对参与上料平台拆除的操作人员、管理人员和检查，监护人员进行施工方案、安全、质量和外装饰保护等措施的交底，交底的内容包括拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，人员组织，指挥联络的方法的用语，拆除的安全措施和警戒区域，如果在夜间施工还要有照明和安全用电等内容，交底要有记录，双方均应在交底书签字。
对上料平台进行安全检查，确认脚手架不存在严重隐患，方可拆除.上料平台的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排，方可开始拆除。
从上料平台拆下的杆件及其他材料先向下人工传递，然后再集中分类堆放。
绝对禁止从高处向下抛掷，以免伤害地面工作人员，损坏地面的设备和物件，损坏材料。
上料平台的拆除与搭设顺序正好相反，即后搭设的先拆除，先搭设的后拆除。
脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核的专业架子工。
上岗人员应定期体检，合格者方可持证上岗。
拆除上料平台时，应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
拆除作。
072落地式卸料平台安全专项施工方案交底
方圆扣
/
/
17.6 KG/根
113根
14.3/根
139根
12.75/根
157根
6.55/根
305根
注：1）堆放数量为上述单一品种的上限。以上材料应增加2人重量后不得大于平台限荷2000㎏。2）公司安全生产标准化图集（2015版）对于限载标示规定如下图：
顶板承载力验算如下：
落地式卸料平台及材料自重G=限载材料重量（2000kg）+架体钢管自重（6.5×11×2×16+15.6×11×13+10×2×8+1.8×11×2+7.2×3）×3.85
1）钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；其材质性能应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。
2）报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀。
1）根据GB978－67《可锻铸铁分类及技术条件》的规定，扣件采用机械性能不低于KTH330－08的可锻铸铁制造。铸件不得有裂纹、气孔，其质量和性能应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
卸料平台允许堆放荷载量化牌
平台允许堆载荷载5KN/m2（即500kg/m2）
料具名称
规格
重量
单独堆放数量
木方
40×80mm
长4.0m
2.547 KG/根
785根
木方
80×80mm
长4.0m
5.095 KG/根
392根
多层板
1.22×2.44m
厚13mm
29.25 KG/张
68张
多层板
0.915×1.83m
落地式卸料平台安全技术交底
落地式卸料平台安全技术交底2）连墙件的水平间距应根据实际情况确定，但不应大于3m；3）连墙件的上部应与立杆的上端对齐，下部应与底座的上表面对齐；4）连墙件的设置应先用斜杆固定，然后再用水平杆固定。
5、悬挂扣具应符合下列规定：1）悬挂扣具应采用质量可靠、规格合适的产品；2）悬挂扣具的悬挂点应位于立杆的上部，且不得超过立杆长度的1/3；3）悬挂扣具的数量应根据实际情况合理设置，每个悬挂点的承载能力不得小于2t。
6、剪刀撑的设置应符合下列规定：1）剪刀撑的数量和位置应根据卸料平台的构造尺寸和使用要求确定；2）剪刀撑的设置应符合卸料平台的搭设方案要求，不得随意更改；3）剪刀撑的设置应牢固可靠，不得松动或变形；4）剪刀撑的拆除应根据卸料平台的拆除方案进行，不得随意拆除。
7、卸料平台的拆除应符合下列规定：1）拆除前应将卸料平台上的材料、工具等清理干净；2）拆除时应按照卸料平台的拆除方案进行，不得随意拆除或改动；3）拆除时应保证周围人员和设备的安全，防止材料坠落或扣件掉落。
8、卸料平台的维护保养应符合下列规定：1）卸料平台的扣件、立杆、水平杆、剪刀撑等应定期检查，如发现松动、变形、损坏等情况应及时更换或修复；2）卸料平台的地基、垫木、垫板等应定期检查，如发现起伏不平、松动等情况应及时处理；3）卸料平台的使用寿命应根据实际情况进行评估，如达到规定的使用寿命应及时更换或淘汰。
落地式钢管卸料平台是一项高空特种作业，为了保证施工人员的安全，必须严格遵守安全操作规程和安全生产纪律。
在搭设卸料平台时，必须使用符合技术规定和施工方案要求的材料和扣件，并经过试验合格后才能使用。
卸料平台的地基应平整夯实，并加设垫木、垫板或底座，不得在未经处理的起伏不平和软硬不一的地面上直接搭设。
在搭设过程中，必须严格按照卸料平台的搭设方案规定的构造尺寸进行搭设，并每搭完一步后要校正步距、纵距及立杆的垂直度。
卸料平台的搭设完成后必须及时搭设剪刀撑，并符合方案要求。
落地式卸料平台技术交底
施组总设计交底单位工程施组交底施工方案交底专项施工方案交底√施工作业交底交底内容:1、材料准备1.1 材料：钢管48×3.0、直角扣件、对接扣件、旋转扣件、脚手板、多层板、8#镀锌钢丝、红白油漆、密目网。
2、作业条件2.1 将需搭设出料平台的部位下部基层清理干净。
2.2 对进场的马道构配件进行全面、严格的检查，禁止使用规格和质量不合格的构配件。
2.3 钢管使用前应先除锈再涂刷红白相间油漆。
3、搭设方案落地式卸料平台搭设在5#楼（5-3）-（5-4）轴/M轴处，保证5#楼地下二层周转材料的倒运。
卸料平台在脚手架外侧搭设，距脚手架外立杆300mm，3000*6000mm卸料平台，每两步两跨设置连墙件；平台立杆纵横方向间距为900mm，脚手架步距900m。
立杆采用对接扣件连接。
卸料平台架体四角采用双立杆搭设。
平台下架子立杆外侧设置剪刀撑，用以增大出料平台的整体刚度。
斜杆与立面倾角在45 度至60 度之间，撑头要顶在有实力的地方，不得滑动，并且要贴服有力。
剪刀撑的接头采用旋转扣件连接，固定在与之相交的横向水平杆的伸出端或立杆上，出料平台扫地杆部位及顶部各设一层水平剪刀撑，外架的侧立面两端剪刀撑由低到顶连续布置。
卸料平台的平台面上铺脚手板，脚手板与架体连接应牢固、搭设严密。
卸料平台三面设置防护栏杆，栏杆高度1.2m，设三道横杆，上杆距平台高1.2m，下杆居中设置，扫地杆200mm，卸料平台栏杆满挂密目绿网。
栏杆下侧设置180mm 高挡脚板，刷红白油漆。
卸料平台必须单独设置，不得与脚手架共用立管或架设其上。
连墙件采用钢管连接，用双扣件与框架柱进行连接，无框架柱部位预埋20钢筋地锚。
另配14钢丝绳拉结，钢丝绳与上一层楼体20钢筋预埋件拉结。
4、施工工艺4.1工艺流程：场地清理→纵向扫地杆→立杆→横向扫地杆→纵向水平杆→横向水平杆→剪刀撑→注：1 本表由施工单位填写。
注：1 本表由施工单位填写。
施组总设计交底 单位工程施组交底 施工方案交底 专项施工方案交底 √ 施工作业交底立杆接头立杆接头示意连墙件→搭设护栏→铺脚手板→安装挡脚板→挂安全网→验收 4.2 将需搭设脚手架的部位下部基层清理干净。
落地式卸料平台技术交底
工程名称
口孜东矿单身宿舍楼
分项工程（检验批）
主体防护
交底部位
落地式卸料平台
交底日期
2011.06.02
交底提要：一、施工方法；二、关键部位做法；三、规范要求；四、工艺标准；五、检验方法；六、安全措施及防护要求；七、成品保护；八、环境保护
交底内容：
一、施工方法：
1、卸料平台尺寸为3000*4000，立杆横距为0.9米，纵距1.2米，步距为1.5米，外侧从底至上满设剪刀撑。立杆支撑在混凝土楼板上的卸料平台，立杆下设底座；立杆支撑在原土上，立杆底部沿立杆方向铺脚手板。平台结构如下图所示：
三、规范要求、工艺标准及检验方法：
审批人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录
工程名称
口孜东矿单身宿舍（四）
分项工程（检验批）
主体防护
交底部位
落地式卸料平台
交底日法；二、关键部位做法；三、规范要求；四、工艺标准；五、检验方法；六、安全措施及防护要求；七、成品保护；八、环境保护
3、脚手板搭设要求
作业层脚手板满铺、固定、离开墙面120~150mm；脚手板设置在三根横向水平杆上。脚手板铺设时采用平铺，不允许搭接铺设。作业层脚手板探头长度为150mm，其板长两端均与支撑杆可靠地固定。
4、立杆搭设要求
脚手架设置纵向、横向水平扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；立杆采用连墙件与建筑物可靠连接，立杆接长接头必须采用对接扣件连接，其对接扣件交错布置，两根相邻接头不得设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不得小于500mm；各接头中心至主节点的距离不得大于步距的1/3；搭接长度不得小于1米，应采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不得小于100mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、连墙件的搭设应符合下列规定：????
1）连墙件平杆处开始设置，且宜靠近主节点设置，偏离主节点的距离不应大于300mm。?????
3）卸料平台的水平杆，连墙件不得和外架外架相连，必须单独设置拉结点。?????
4、剪刀撑的搭设应符合下列规定：??
落地式钢管卸料平台安全技术交底表
工程名称：
施工单位
施工部位或层次
落地式钢管卸料平台
施工内容及
交底项目
安全注意事项及规程
交底对象
架子工
交底内容:
一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。?
二、搭设卸料平台的操作人员，必须经过专门训练和体格查验考核，持特种作业操作证方可上岗。如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。?
十、卸料平台搭设完后必须经过验收，未经验收合格的不得投入使用。?????
十一、卸料平台上堆放材料、工具等不得超过0.8吨。?????
安装注意事项：?
1、底座安放应符合下列规定：?
?1）底座、垫板均应准确地安放在定位线上；?
2）垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板。??
2、立杆搭设应符合下列规定：?
三、进入作业区域，必须戴安全帽，带工具袋，悬空危险作业，必须先挂扣安全带，严禁穿拖鞋、赤脚或硬底鞋上棚架操作。严禁作业中吸烟，严禁酒后作业。?
四、架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。不准使用不合格的材料、扣件，不准钢、竹材料混搭。?
五、卸料平台地基应平整夯实（或混凝土基础）。并找平后，加设垫木、垫板或底座。不得在未经处理的起伏不平和软硬不一的地面上直接搭设卸料平台。不准用红砖作垫块。?
交底时间：年月日
交底人（签字）
被交底人
（签字）
安全员（签字）
注：1.交底表一式三份，交底人、被交底人、安全员各一份；
2.被交底人较多时，可附签字表。
1）剪刀撑应沿高度方向连续设置，斜杆与地面的倾角宜在450～600之间。并应随立杆、水平杆等同步搭设；?
2）各底层斜杆下端均必须支承在垫块或垫板上。????
5、扣件安装应符合下列规定：?
1）扣件规格必须与钢管外径φ48相同；?
?2）螺栓拧紧扭力矩不应小于40N·m，且不大于65?N·m；?
3）在主节点处固定水平杆、剪刀撑等的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；?????
4）对接扣件开口应朝上或朝内；?
5）各杆件端头伸出扣件盖板边缘的长度为100mm。????
6、作业层的栏杆和挡脚板的搭设应符合下列规定：?????
1）栏杆和挡脚板均应搭设在外立杆内侧；???
2）上栏杆上皮高度不得低于1.2m；????
3）挡脚板高度不应小于180mm；?
4）卸料平台四周必须挂好安全网进行封闭??
六、严格按照卸料平台的搭设方案规定的构造尺寸进行搭设，每搭完一步后要校正步距、纵距及立杆的垂直度。?
七、卸料平台必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。?????
八、卸料平台搭设完成必须及时搭设剪刀撑，并符合方案要求。?
九、遇有恶劣气候（如风力在六级以上）时，禁止进行卸料平台的搭设作业。?????
?1）严禁将外径48mm与51mm的钢管混合使用；?
?2）相邻立杆的对接扣件不得在同一高度内，错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；?
?3）开始搭设立杆时，卸料平台的每一个立面至少应设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；?
4）当搭设至有连墙件的构造时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；????
