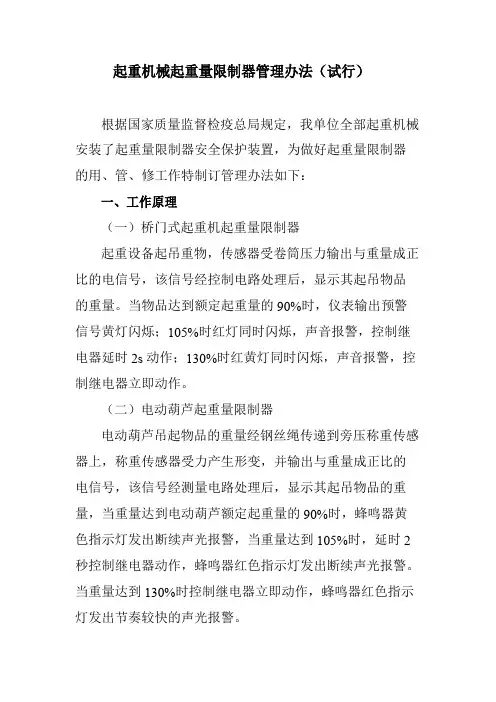

起重机械起重量限制器管理办法
起重机械起重量限制器管理办法（试行）根据国家质量监督检疫总局规定，我单位全部起重机械安装了起重量限制器安全保护装置，为做好起重量限制器的用、管、修工作特制订管理办法如下：一、工作原理（一）桥门式起重机起重量限制器起重设备起吊重物，传感器受卷筒压力输出与重量成正比的电信号，该信号经控制电路处理后，显示其起吊物品的重量。
当物品达到额定起重量的90%时，仪表输出预警信号黄灯闪烁；105%时红灯同时闪烁，声音报警，控制继电器延时2s动作；130%时红黄灯同时闪烁，声音报警，控制继电器立即动作。
（二）电动葫芦起重量限制器电动葫芦吊起物品的重量经钢丝绳传递到旁压称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时2秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。
当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。
二、主要技术指标（一）桥门式起重机起重量限制器1.适用范围：0.5t~600t各种规格型号桥门式起重机。
2.综合误差：≤±5%（F*S）3.动作误差：≤±3%（F*S）4.安全过载：额定起重量的150%5.使用环境：-10~+60℃、90%RH6.电源电压：~220V±10%/~380V±10%7.继电器触点容量：~380V5A8.显示方式：四位0.4英寸LED显示9.传感器防护等级：IP6510．控制盒防护等级IP42（二）电动葫芦起重量限制器1.适用范围：单根钢丝绳最大受力5t的电动葫芦。
2.显示精度：≤±5%（F*S）3.动作误差：≤±3%（F*S）4.安全过载：额定起重量的150%5.使用环境：-10~+60℃、90%RH6.电源电压：~380V±10%50HZ7.控制继电器触点容量：~220V5A8.显示方式：三位LED显示9.传感器防护等级：IP6510．控制盒防护等级IP42三、注意事项1.安装前请核对本产品型号是否符合该起重设备。
葫芦说明书
单、双梁电动葫芦起重机使用维护是说明书山海关船舶重工机械制造厂目录目录 (2)一、概述 (3)二、主要技术规范 (3)三、主要用途与特点 (3)四、一般结构形式 (3)五、起重机的使用 (3)六、电动葫芦定期检查项目及措施 (4)七、起重机日常维护 (6)八、起重机日常保养及技术要求 (7)九、起重机故障及其管理 (8)十、影响起重机故障产生的因素 (9)十一、起重机故障的分类 (11)十二、起重机故障的分级 (14)十三、起重机状态检（监）查 (15)十四、起重机常见故障及排除 (29)十五、起重机通用部件部分故障及排除 (32)十六、安全注意事项 (34)十七、电气原理图 (35)一. 概述1.说明书的适用范围：适用于单梁电动葫芦及HL型双梁电动葫芦桥式起重机二. 主要技术规范：各起重机的主要技术规范，可查阅该起重设备的附加图所载的有关数据。
三. 主要用途与特点：主要用于管装厂房内装卸和搬运物料，一般多吊装管件及法兰等。
四.一般结构形式：它主要由桥架、大车行走机构、小车及电控系统组成。
大小车行走全部采用变频三合一减速电机。
主起升采用CD1A 型电动葫芦。
桥架采用双主梁结构，主梁上焊接小车轨道。
两主梁之间用端梁连接。
五.起重机的使用1.新制造的起重机必须进行空车及超负荷试验并取得技术监督部门的使用许可证方可使用。
2.本起重机的全部机构均在地面手柄控制，也可用遥控器控制。
小车及大车运行机构均有限位开关限制其行程。
起升机构有限位开关限制其上升高度。
当限位开关把电流切断后该部机构即停止运行，此后只能向相反方向运行。
3.在使用过程中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数（120次）的情况下使用。
4.使用前必须检验各机构是否完好，合上总电源，合上手柄上的开关电源，根据手柄上的相关按钮实现大车、小车及主钩各种动作。
不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。
此设备还可以通过遥控器操纵。
门式起重机使用说明书
迅速地处理安装及试车中所发生的问题。
三、架设
1、注意事项
门吊架设仟必须严格根据下列轨道安装技术要求检查安装质量。
（1）起重机一般说来属于大型设备之列，其体重多为10-90吨或更重。因此安装
架设工作应由专业部门，接安装工程公司负责进行，对厂矿企业中有专业架设工种的
3、动负荷试车
（1）静负荷试车结果良好方可作动负荷试车。
使用说明书
共13页
第12页
电动葫芦门式起重机
（2）动负荷试验是在超额定负荷10%下座反复起升和下降试车且在这一负荷下作
运行机构试车和作大车、葫芦运行的终点开关试验。
4、电气部件试验规定与检查项目
（1）起重机各机构作连续反复运转的时间不应超过15分钟，因此，试验时各机构
正常运行，对延长机件寿命和促进安全生产有密切关系，因此，使用和维护人员必须
经常检查各润滑点的润滑情况，按时补充和更换润滑油脂。
（1）起重设备润滑点的分布
1、吊钩滑轮轴
2、钢丝绳
3、各减速器
4、各齿轮联轴器
5、各轴承箱
6、电动机轴承
7、制动器各节点和轴栓
8、电缆卷筒
9、夹轨器齿轮、丝杆和各节点
（2）起重设备必须采用合适的润滑油脂，定期润滑和及时更换，润滑装置和各润滑
宜交替运转，只有当机构完全停止后才允许反转。
（2）当控制器在不同位置时，检验电动机运转是否正常。
（3）检查各种限位、安全保护装置、连锁装置的动作是否正确可靠。
（4）电器设备运转中的故障应消除，不允许电动机和电气设备的温升超过规定标准，
活动接点不得有烧灼情形。设备不应有不正常的响声和振作等现象。
BCQ-M说明书
1BCQ-M 型旁压式起重量限制器使 用 说 明 书一、概述BCQ-M 型旁压式起重量限制器，是专门针对电动葫芦设计的新型起重量限制器，由传感器和仪表一体化设计而成，体积小巧、安装方便、价格便宜。
本装置是根据GB12602-90《起重机械超载保护装置安全技术规范》和GB/T3811-2008《起重机设计规范》的有关要求设计生产的，通过大量试验及厂家试运行的结果表明，该产品符合实际使用要求，深受广大用户的欢迎。
本装置适应于额定起重量为0.3t—63t 的电动葫芦。
仪表采用全新的数字电路设计方案，结合单片机可编程技术，使得仪表具备一定的通用性，该装置操作调试极为方便，既可以在主机仪表上也可以在远程数显盒上通过按钮完成相应的操作，而且远程数显盒连接电缆最长可达300米。
在超载控制方面融入智能化处理技术，能够很好地消除电动葫芦在临界状态下起吊重物时，由于冲击、晃动等因素引起的误报警和误动作现象。
除此之外，本装置还增加了超载次数自动累加记忆的黑匣子功能和额定起重量参数修正密码保护功能。
2二、主要技术参数1、综合精度：±5%（F.S）。
2、预报警点：额定起重量的90%，断续声响，黄指示灯亮（绿指示灯灭）。
3、超载控制点： 额定起重量的105%，持续声响，红指示灯亮（绿指示灯灭），并延时1～2s 继电器动作,110%继电器立即动作；继电器具有超载自锁功能，只有当起吊重量减轻到一定值时，仪表才会自动解除控制（后面章节有详细说明）。
4、继电器触点容量：AC250V、10A。
5、电源电压：AC440V 、60HZ。
6、环境温度：-20℃～+90℃、95%RH。
7、传感器过载能力：额定容量的1.5倍。
8、传感器防护等级为IP65，仪表盒防护等级为IP54。
9、数显盒为选配件，与仪表连线默认为6m。
三、工作原理和基本配置1、工作原理起重机起吊时的载荷由电阻应变式称重传感器检测，传感器是由四片电阻应变片组成的平衡电桥，当空载时，通过调零去皮后，电桥处于平衡状态，传感器无电压信号输出。
电动葫芦桥式起重机说明书
电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。
电动葫芦使用说明书
一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。
CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t 起升速度(3.5 m/min)和(0.35 m/min)。
(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。
常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。
广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。
是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。
各部件在结构上可以相对独立，维修调整方便。
1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。
本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
BCQ-M说明书
1BCQ-M 型旁压式起重量限制器使 用 说 明 书一、概述BCQ-M 型旁压式起重量限制器，是专门针对电动葫芦设计的新型起重量限制器，由传感器和仪表一体化设计而成，体积小巧、安装方便、价格便宜。
本装置是根据GB12602-90《起重机械超载保护装置安全技术规范》和GB/T3811-2008《起重机设计规范》的有关要求设计生产的，通过大量试验及厂家试运行的结果表明，该产品符合实际使用要求，深受广大用户的欢迎。
本装置适应于额定起重量为0.3t—63t 的电动葫芦。
仪表采用全新的数字电路设计方案，结合单片机可编程技术，使得仪表具备一定的通用性，该装置操作调试极为方便，既可以在主机仪表上也可以在远程数显盒上通过按钮完成相应的操作，而且远程数显盒连接电缆最长可达300米。
在超载控制方面融入智能化处理技术，能够很好地消除电动葫芦在临界状态下起吊重物时，由于冲击、晃动等因素引起的误报警和误动作现象。
除此之外，本装置还增加了超载次数自动累加记忆的黑匣子功能和额定起重量参数修正密码保护功能。
2二、主要技术参数1、综合精度：±5%（F.S）。
2、预报警点：额定起重量的90%，断续声响，黄指示灯亮（绿指示灯灭）。
3、超载控制点： 额定起重量的105%，持续声响，红指示灯亮（绿指示灯灭），并延时1～2s 继电器动作,110%继电器立即动作；继电器具有超载自锁功能，只有当起吊重量减轻到一定值时，仪表才会自动解除控制（后面章节有详细说明）。
4、继电器触点容量：AC250V、10A。
5、电源电压：AC440V 、60HZ。
6、环境温度：-20℃～+90℃、95%RH。
7、传感器过载能力：额定容量的1.5倍。
8、传感器防护等级为IP65，仪表盒防护等级为IP54。
9、数显盒为选配件，与仪表连线默认为6m。
三、工作原理和基本配置1、工作原理起重机起吊时的载荷由电阻应变式称重传感器检测，传感器是由四片电阻应变片组成的平衡电桥，当空载时，通过调零去皮后，电桥处于平衡状态，传感器无电压信号输出。
电动葫芦桥式起重机说明书
电动葫芦桥式起重机使用说明书BAOSHENG河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD产品简介桥架另一侧设有小车导架，导电架焊在主梁的盖板上，用以吊装柔性电 缆供电系统。
为了便于检修大车导电系统，在桥架的滑线供电侧设有吊笼。
司机室设为闭式和开式两种，壳体结构采用冲压成形，整体用螺栓连接， 以减少焊接变形，司机室的视野大于 280度，采用铝合金窗框，玻璃全部采 用玻璃（或夹层玻璃）司机室内所有导线全部采用暗辅。
为了防止小车行驶到极限位置时，吊具或钢丝绳与电源滑线相碰，在桥架 的两根主梁间靠近电源的一端设置了导电线档架。
（二）小车本系列小车上的起升机构采用从西德引进技术生产的性能良好的 AS 系列和由电动葫芦行业厂联合设计的 HC 系列电动葫芦。
小车运行机构采用分别驱动。
小车架采用九梁结构，由两根梁，三根纵梁和两对横梁组成，端梁为冲 压成N 字型截面下翼缘钢板焊成的箱形梁，纵梁和横梁均由钢焊接制成，各 梁之间采用焊接连接。
（三） 大车大车运行机构采用分别驱动，驱动轮数为总数的 1/2。
全系列选用的减速机，电动机，车轮直径见表 B （四） 概述起重机各个机构的运转，分别由架室内的主令控制器成由地面控制按钮 盒与电控设备相配合，对各机构电动机实现起动、调整、换向和制动。
河南省重型使用说明书共24页 第3页起車机有限公司电动胡户桥式起重机电控系统保证大车运行机构和操作主令控制器或地面控制按钮从慢速到 快速还是直接操作到高速，都使运行电机快速到停止或反向起时，电控系统 保证运行电机从快速平稳地过渡到慢速而后停止运行，从而大大改进了起重 机的操作性能，运行指标，减少了电气设备的按电(起动)次数。
提高了起 重机的机械，电器寿命，使起重机的可靠性有了很大提高。
2、 使用条件驾驶室操纵的起重电器系统主回路，控制回路电压均为 380V ，50HZ.地面操纵的起重机电器系列主回路-380V ，50HZ. 地面操纵的起重电器系列控制同路电压为 -380V,50HZ.电控设备工作条件 (1)海拔2000米以下⑵周围空气温度不高于+40C C,不低于-25 C C (3) 电网波动在土 10%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BCQ-HD
BCQ-HD3(HD4)
3(HD4)型旁压式起重量限制器
使用说明书
一、产品概述
BCQ-HD3(HD4)型旁压式起重量限制器是主要用于电动葫芦的超载安全保护
装置，由传感器、仪表两部分组成。
主要技术指标符合GB12602-2009《起重
机械超载保护装置技术规范》要求。
具有体积小巧，结构紧凑，外形美观等特点。
还具有零点追踪、一键清零、系统自检、故障指示等人性化功能。
二、技术参数
1、适用范围：单根钢丝绳最大受力5t的电动葫芦
2、显示精度：≤±5%（F·S）
3、动作误差：≤±3%（F·S）
4、安全过载：额定起重量的150%
5、使用环境：-20～+60℃、90%RH
6、电源电压：～380±10%50HZ
7、控制继电器触点容量：～220V5A
8、显示方式：三位LED显示
9、传感器防护等级：IP65
10、控制盒防护等级：IP42
三、工作原理
电动葫芦吊起物品的重量经钢丝绳传递到旁压式称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时3秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。
当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。
_1_
四、整体结构
A
BCQ-HD3(HD4)安装示意图
五、安装使用
安装前注意事项:
.安装前请核对本产品型号是否符合您的起重设备。
.本产品的供电应不受任何控制电器的控制（电源总开关除外）。
.本产品禁止在雨淋和强腐蚀环境下工作，如在户外应加装有防雨措施。
1.传感器的安装
传感器应安装在电动葫芦钢丝绳固定端，将钢丝绳嵌入传感器固定块内（见图一a、b），拧紧螺栓即可。
传感器
钢丝绳
图一a图一b
_2_
2.总体的接线
电源接线：将带有“380V”标示的两根电源线接入～380V 50HZ 电源，电源线应接到起重机的进线端，电源应不受其他电器设备的控制。
控制接线：本产品控制继电器输出为常闭，将带有“控制”标示的两根控制线串接入电动葫芦上升交流接触器线包内，超载限制器报警时，控制继电器能够切断上升控制回路。
安装和接线应符合“起重机械安全规程”有关要求。
3.键盘功能
▲
▲
Enter
SET
设置
SET 标定功能：单击此键释放后进入标定功能，附带设置退出功能。
自检
▲
系统自检：单击此键释放后系统自检是否正常，附带数值累加功能（长按连
加）。
清零
▲
仪表清零：单击此键释放后显示清零（去毛重），附带数值累减功能（长按连
减）。
确定
Enter 确定功能：单击此键释放后保存设置参数。
说明：1.按键操作生效后有声音提示 2.需要在空钩下自检和清零操作 3.测量状态下按下【确定】键可设置额定载荷，该值已由厂家设定，未和厂家沟通情况下，禁止此项操作。
4、仪表使用
(1)接通电源：接通电源前，应测量供电电源是否符合本产品供电电源要求。
(2)系统自检：接通电源后，按仪器面板上的【自检】键系统自动检查本机工作是否正常，正常情况下按【自检】键数显显示本产品的额定起重量，并发出声光报警同时继电器断开，此时系统正常。
_3_
(3)清零（去毛重）：将空吊钩运行至离地面一米处，吊钩静止不动时，单击【清零】(4)清零（去毛重）：将空吊钩运行至离地面一米处，吊钩静止不动时，单击【清零】键释放数显显示“0.00”，此时吊钩毛重清除，系统归零。
此时系统调试结束，产品可进入工作状态，可进行试吊物品测试本产品性能，如起重设备要进行过载能力实验，请先将控制线拆除，本装置仍可显示起重量。
如本产品在试吊物品时，显示重量与实际物品重量存在较大误差，是因为机械安装误差造成，可对本产品进行现场重量标定，以消除因机械误差而导致本产品的显示和动作误差。
六、标定方法
1.安装完毕将空钩运行至离地面一米处，吊钩静止不动时，单击【清零】键释放后系统清零。
2.电动葫芦吊起相当于额定载荷50%以上的砝码或已知重物离地一米，静置。
3.单击【设置】键释放后进入标定程序。
4.通过调节【▲】键、【▼】键使数显显示与标准砝码或已知重物相等的数字。
5.单击【确定】键释放后，蜂鸣器鸣响一声，随即显示起吊物品的重量。
6.此时应放下起重设备所吊起物品，重量标定结束。
7.在标定过程中，如有误操作，可重新按照以上方法标定，直至标定成功为止。
七、用户须知
1.本装置带称重显示只限于工艺称重，一般不作计量衡器使用。
2.本装置虽属安全保护装置，但不可因装有本装置而忽视安全操作规程。
3.本装置应定期进行维护检查，维护周期为6个月，检查项目包括显示精度、报警点、连接线等项目。
4.本装置保修期为12个月（自售出之日起），保修期内由于使用不当而出现故障，厂方可负责修理，但需适当核收费用。
5.本装置售出时不包含安装调试，如需现场安装调试服务需额外计算费用。
6.建议用户在使用本厂产品前进行入厂检验，我公司不承担因本厂产品质量原因而引起的第三方或连带责任，只负责该产品的售后和保修质量服务。
_4_。
