电动葫芦使用说明
电动葫芦安装操作说明1.将主电源接入群控器。
将主电源插头插入群控器的主电源插孔
注：安装、插接主电源插头时应断开电源，在无电情况下进行操作。
2.用连接电缆将电葫芦与群控器连接。
3.将电动葫芦上吊钩直接安装在固定吊点上，或者通过吊装带、卸甲固定。
注：长期固定安装不可采用吊装带固定，短期安装上吊钩可以直接钩在吊装带或卸甲上。
4.将群控器电源接通，搬动电动葫芦的控制开关，按下启动按钮，将电动葫芦吊起。
主电源开关电动葫芦上下运转开关电动葫芦操控主开关
急停开关
注：控制多台电动葫芦时，应先点按电动葫芦操控主开关试运行，观察所有电动葫芦的运行方向是否一致。
5.安装下吊钩。
电动葫芦下吊钩
6.安装集连带。
集连带
7.将剩余链条装入集连带，
链条末端链坠
注：应先将链条末端链坠放入集连带，再依次将链条放入链带内，避免链条缠绕、打结。进行升降操作时现场必须有一个指挥人员，观察灯架或音响在上升和下降过程中的运行情况，发现问题及时停车。在控制器运行过程中，上下运转开关和操控主开关不能同时操作。
8.用吊装带将需要起重的物品用吊装带固定在电动葫芦的下吊钩上。
注：应保证起重物品的起重吊点牢固，避免断裂、滑脱。
9.用群控器操作一台或多台电动葫芦起降！
群控器
控制电源线
德马格电动葫芦说明书
德马格 起重机械有限公司DCS-PRO环链电动葫芦检测证书共2页识别号： 235 309 44版本：0104第1页分类号：787 4115 XB检测符合出厂证明 2."1DIN EN 10204标准 生产商： 德马格起重机械有限公司 订货方： hisINDUSTRIEHANDLING订单号：550901 客户号： C8."064 设备型号： DCS-PRO 2-250 1/1 H5 VS16-30 工厂编号： 最大行程： 最小速度： 0."15米/分 电压：380-480V50/60Hz/cs链条数：1/1安全工作负荷：0."25吨 防护等级：
IP55精行程：16米/分 额定速度：16米/分部分负载最大速度：30米/分检测电压：400V50/60Hz 控制器 以95%的额定电压和25%的过载测试德马格电动葫芦DCS-PRO，无任何异常，防滑离合器正常运转。 电机工厂检测证书 电机型号： ZNK 71 B 43相鼠笼型异步电动机 功率因数： 0."5接通时间：60转数（1分钟）：2480是否连接： 是频率：50/60功率（kW）： 0."73电压（V）：380-480电流（A）： 3."1最高环境温度（℃）：40可承受绕组温度（K）：105绝缘等级： F绝缘电阻定子： ≧1MOhm温度监控：M绝缘强度： 1."2×（2U+1000V）≦30m A约1秒 备注： 德马格 起重机械有限公司DCS-PRO环链电动葫芦检测证书共2页 识别号： 235 309 44版本0104第2页分类号：787 4115
XB起重吊钩检测证书 吊钩类型： 简易吊钩 起重吊钩标识 供应商商标： PS 起重吊钩检测 最大测试力（k N）： （变形＜ 0."25%） 材料特性：34CrMo4 EN10083 化学成分在-20℃的性能RelA（ ≥）J（≥）MPa （≥） 强度等级： V起重吊钩号码：2标准： DIN15400融化编号： 吊钩最大承受力： C（≤）Si（≤）MnP（≤）S（≤）Cr（≤）Mo（≤）R me MPa
电动葫芦的安全使用(新版)
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电动葫芦的安全使用(新版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
电动葫芦的安全使用(新版) 电动葫芦是一种小巧灵活的起重运输设备，如果使用不当，会有许多安全的问题，如钢索的质量、上下限位保险、导索器、电器设施等，都可能出现问题，及时的维修是必要的，而正确的使用也是关键，近段检查发现，电动葫芦问题较多，今天修好，明天就坏，维修费用大大增加，其原因大多是使用过程中人为损坏，操作不当，或野蛮操作造成的，其方式表现在多方面，斜拉操作，超载起重，交叉起吊等；易损坏钢索和导索器，至使钢索出现弯曲变形，重叠缠绕，或严重腐蚀，还有操作者故意将上下限位器扳起，人为使保险装置失效，也有的带着手套抓握钢索起吊，也有的在起吊时站在起吊物下方，所有这些操作现象，都是违章操作，是事故隐患，是不安全的操作行为，不但使设备造成损坏，维修费用增加，更重要的是很大可能给人身造成伤害，希望广大员工提高安全生产意识，
时刻保持安全第一的思想，珍爱自已的身体和健康，杜绝一切违章操作行为。 电动葫芦操作安全注意事项： 1、严禁斜拉，超载起重；严禁交叉起吊； 2、严禁起吊时手抓钢索； 3、禁止起吊时人在起吊物下方行走、停留、作业； 4、严禁人为破坏上下限位保险； 5、起吊重物时检查钩挂是否牢固； 6、起吊前，先检查设备状态及安全装置，发现钢索弯曲变形，钢索有毛剌，重叠缠绕，导索器损坏，限位保险装置失效等设备故障时，严禁使用； 7、在发现第6项各问题时，当班人员必须和维修工或电工联系，报告情况，进行维修；没修好前，严禁使用。 云博创意设计 MzYunBo Creative Design Co., Ltd.
电动葫芦设计计算说明书
电动葫芦设计 题目：根据下列条件设计电动葫芦起升机构的齿轮减速器。已知：额定起重量Q＝6t，起升高度H ＝9m，起升速度v＝8m／min，工作类型为中级：JC％＝25％，电动葫芦用于机械加工车间，交流电源(380V)。 解： (一)拟订传动方案，选择电动机及计算运动和动力参数 1．拟订传动方案 采用图4-l所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。 2．选择电动机 按式(4-2)、式(4-7)和式(4-8)，起升机构静功率 而总起重量 Q”=Q+Q’=60000+0.02×60000=61200N 起升机构总效率 η0=η7η5η1=0.98×0.98×0.90=0.864 故此电动机静功率 按式(4-9)，并取系数K e＝0.90，故相应于JC％＝25％的电动机 P jC=K e P0=0.90×9.44=8.5 kW 按表4-3选ZD141-4型锥形转子电动机，功率P jc＝13 kW，转速n jc＝1400 r／min。 3．选择钢丝绳 按式(4-1)。钢丝绳的静拉力 按式(4-3)，钢丝绳的破断拉力 按标准[2]选用6×37钢丝绳，其直径d＝18mm，断面面积d＝89.49mm2，公称抗拉强度σ＝1770MPa，破断拉力Q s＝204200N。 4．计算卷简直径 按式(4-4)，卷筒计算直径 D0＝ed＝20×18＝360 mm 按标准取D0＝355mm。 按式(4-6)，卷筒转速 5．确定减速器总传动比及分配各级传动比 总传动比 这里n3为电动机转速，r／min。 在图4-3所示电动葫芦齿轮减速器传动比分配上没有一个固定的比例关系。设计时可参考一般三级圆柱齿轮减速器按各级齿轮齿面接触强度相等，并获得较小外形尺寸和重量的分配原则来分配各级传动比，也可以参考现有系列结构参数拟定各级齿轮传动比和齿轮齿数(表4-2)。现按表4-2，根据起重量Q，拟定各级传动比(图4-4)和齿数。 第一级传动比 第二级传动比 第三级传动比 这里Z A、Z B、Z C、Z D、Z E和Z F分别代表图4-4中的齿轮A、B、C、D、E和F的齿数。 减速器实际总传动比 i=i AB·i CD·i EF=5.92×3.58×4.54=96.22 传动比相对误差 Δi不超过土3％，适合。
电动葫芦使用安全防护措施(标准版)
电动葫芦使用安全防护措施 (标准版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0094
电动葫芦使用安全防护措施(标准版) 鉴于我厂4高炉水泵房电机库单梁起重机使用环境的特殊性，不能规范安装高度限位器和导绳器，为了保证特种设备的使用安全，防止人身、设备事故的发生，特制定以下安全防护措施，并在使用过程中严格执行： 1、加强日常检查维护与保养，确保各机构与安全装置有效。 2、每次使用前，均应进行检查确认，零件无缺陷，机构无损伤，钢绳无断丝且润滑良好；发现设备有隐患的在使用前要及时安排处理，保证环型葫芦吊在使用过程中能正常运行 3、每次使用时，应有持证人员操作，并有监护人员进行监护。 4、吊装设备时不得超载（3吨）使用，不得吊装埋设的重量不明物件。 5、物件捆绑应牢固，不得歪拉斜吊。
6、使用过程中随时观察钢绳是否有扭结和排列紊乱等绞绳乱绳故障，发现异常时，应立即停止作业，排除故障后，方可继续作业。 7、应低速起吊，防止物件或吊钩碰撞卷筒外壳。 8、吊钩变形、有裂纹、危险断面磨损量大于5%等缺陷应更换吊钩。 9、使用过程中发现任何异常声响、振动或其它故障时，均应立即停止作业，查明原因，排除故障，方可继续作业。 10、违反特种设备使用的相关管理规定或不遵守本防护措施的，按厂相关管理制度考核，造成事故的，执行特种设备事故处理规定。 炼铁厂设备室（章） 年月日 XXX图文设计 本文档文字均可以自由修改
CD型电动葫芦使用说明书
1. 概述 1.1 主要用途 CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦)，是国家定型系列产品，是一种通用的轻便起重机械。本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。 电动葫芦通常使用安装方式有： a)与LD、LX型单梁起重机配套使用； b)安装于固定的悬空工字钢轨道上，作直线或曲线往运动； c)固定安装，作提升或绞车用，分上、下、左、右四种方式固定。 电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。 1.2 使用环境条件。 1.2.1 海拔高度不超过1000m。 1.2.2 环境空气温度为－20℃~ +40℃。 1.2.3 环境空气湿度不大于85%(25℃时)。 1.2.4 电源：三相交流，380V，50HZ。电机端电压波动±10%。 1.2.5 电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。 注：当不符合上述环境条件时，按非标产品特殊订货。 1.3 产品型号 2. 技术参数 0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表1 3. 结构原理 电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装
置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。 3.1 起升减速器 电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。齿轮及齿轮轴由合金钢锻 电动葫芦的运行机构为电动式，固定式无此机构。减速器齿轮为合金钢锻制，并经热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。根据品种规格的不同，运行机构结构形式也有所不同。0.5 ~ 5t起升高度H = 6 ~ 9m时，为一套驱动机构；H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成；10t起升高度H = 9 ~ 30m时为二套驱动机构。运行机构所适用的工字梁轨道应按表1规定范围选择。 3.3 卷筒装置 起升高度H = 6 ~ 12m时，卷筒为铸铁制成，H>12m时为钢卷筒，其左端以花键与减速器输出空心轴连接，另一端则以滚动轴承架于电动机前端盖伸出部分上。卷筒外壳以钢板卷成。 钢丝绳按卷筒上的螺旋槽缠绕，绳一端(10t为二端)用压绳板固定在卷筒上，另一端用楔形塞块固定于外壳上。钢丝绳规格见表1。 3.4 吊钩装置 吊钩采用DG20吊钩专用钢模锻而成，悬于滚动轴承上，用十字头与吊钩外壳相连接，使吊钩能自由旋转与摆动。 3.5 联轴器与中间轴 电动机的力矩，通过爪式弹性联轴器、中间轴(H≥9m时有)传给减速器，该联轴器
电动葫芦安全注意事项
编号：SY-AQ-07505 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 电动葫芦安全注意事项 Safety precautions of electric hoist
电动葫芦安全注意事项 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 1.电动葫芦专门人操作，操作者应了解葫芦的结构性能，熟悉安全操作规程。 2.限位器是防止吊钩上升或下降超过极限位置而设置的安全装置，不能当做行程开关，经常使用。 3、使用前若发现钢丝绳出现下列异常情况时，绝对不能操作，并及时更换。(1)弯曲、变形、腐蚀等。(2)钢丝绳断裂程度超过规定要求，磨损量大。 4、不允许将负荷长时间悬吊在空中，以防止机件永久变形及其他事故。 5、工作完毕，应将吊钩上升到离地面2M以上的高度，并切断总电源。 6、不要倾斜起吊，以免损坏导绳装置，不得超负荷使用。 7、根据使用情况，定期对电动葫芦进行检查，并按要求对电动葫芦
进行轮滑。 8、重物下降时如发现严重自留（刹不住）时，不必惊慌失措，此时不能断电停车，应一直按着“下降”按钮，使重物按正常下降速度降至地面，再检查葫芦。 9、起吊物上禁止乘人，另绝对不要将电动葫芦作为电梯的起升机构用来载人。10、起吊物件的下面不得有人。 这里填写您的公司名字 Fill In Your Business Name Here

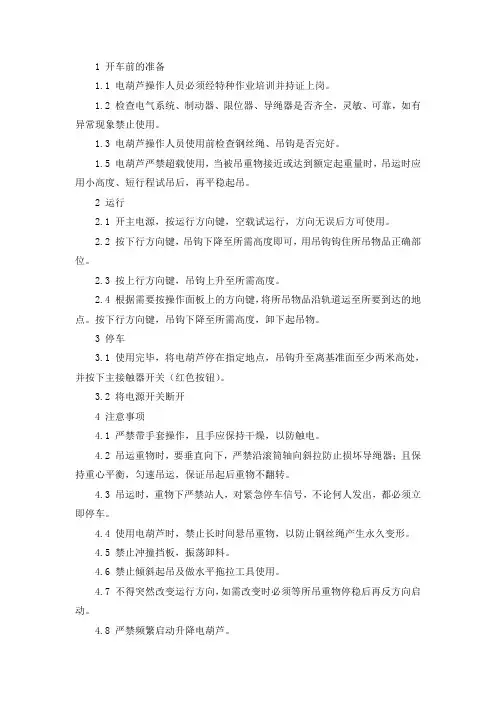

电葫芦安全操作规程
目的 使设备操作人员合理、正确地使用，保养设备，确保电葫芦发挥其最佳能力和效果。 范围 适应于-20℃～+40℃，湿度≤85%，无火灾、爆炸危险、腐蚀性介质及无粉尘的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。 职责 1 电葫芦必须由专职人员操作。 2 操作人员应爱护设备，正确使用设备，并做好本设备的日常保养工作，当设备发生异常情况或故障时应及时排除并通知维修人员。 3 专职操作人员应做好电葫芦的日常维护保养工作和设备点检工作。 四、操作程序与要求 1 设备要求 规格型号MD2T-24 性能载重量：2T 2 操作程序 1）启动前应认真检查设备的机械、电气、钢丝绳、吊钩、限位开关是否可靠。 2）电葫芦使用时不准任何人用手捂住绳索或物品，吊车上升和下降时严禁碰撞和任意旋转。3）单轨电葫芦在轨道转弯河接近尽头时，必须减速运行。 4）严禁将起吊物品长时间悬在空中，以防机械变形。 5）电葫芦使用完毕后应将吊钩开到离地面2米以上的高度并关闭电源总开关。 6）每班作业前应按要求作日常检查； 7）不得利用限位器停车，不得在吊起重物时调整制动器，进行检查和维修； 8）重物接近或达到额定载荷时，应先作小高度短行程试吊再以最小高度吊运，吊重运行时不得从有人的上方通过； 9）无下降限位器的电动葫芦，在吊钩处于最低工作为止时，卷筒上的钢丝绳必须保留2圈以上安全圈； 10）不得拆改电动葫芦的安全装置； 11）使用中如有异常声响，应遵循先停车，后检查，排除故障后再开车的程序。 五、安全注意事项 1 遇到突然停电或其它机械原因，要求电工或维修尽快检查处理。 2 电葫芦上升或下降时不能添加物品。 3 不得超负荷使用，物品必须捆扎牢固以防率落。 4 操作者应具备的条件 1）应具备机械和电器操作知识，身体健康； 2）应熟悉电动葫芦结构、使用性能、安全规程及说明书等； 3）操作者要经岗位培训，持证上岗。 5 有下列情况之一者不应进行操作 1）超载或物体重量不清，吊拔埋置物及斜拉、斜吊等； 2）电动葫芦有影响安全工作的缺陷或损伤，如制动器、限位器失灵、吊钩螺母防松装置损坏，钢丝绳损伤达到报废标准等； 3）捆绑吊挂不牢或不平衡而可能滑动、重物棱角处与钢丝绳之间未加衬垫等； 4）作业地点昏暗，无法看清场地和被吊物； 5）不得长期悬停空中。 六、维护保养 1 定期检查电葫芦的机械、电气、钢丝绳、吊钩、限位开关是否正常。 2 为确保电动葫芦的可靠性与寿命，必须对电动葫芦进行定期润滑和维护保养。
电动葫芦的安全使用规程(通用版)
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电动葫芦的安全使用规程(通用 版)
电动葫芦的安全使用规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 电动葫芦是一种小巧灵活的起重运输设备，如果使用不当，会有许多安全的问题，如钢索的质量、上下限位保险、导索器、电器设施等，都可能出现问题，及时的维修是必要的，而正确的使用也是关键，近段检查发现，电动葫芦问题较多，今天修好，明天就坏，维修费用大大增加，其原因大多是使用过程中人为损坏，操作不当，或野蛮操作造成的，其方式表现在多方面，斜拉操作，超载起重，交叉起吊等；易损坏钢索和导索器，至使钢索出现弯曲变形，重叠缠绕，或严重腐蚀，还有操作者故意将上下限位器扳起，人为使保险装置失效，也有的带着手套抓握钢索起吊，也有的在起吊时站在起吊物下方，所有这些操作现象，都是违章操作，是事故隐患，是不安全的操作行为，不但使设备造成损坏，维修费用增加，更重要的是很大可能给人身造成伤害，希望广大员工提高安全生产意识，时刻保持安全第一的思想，珍爱自已的身体和健康，杜绝一切违章操作行为。 电动葫芦操作安全注意事项：
电动葫芦使用说明书
电动葫芦使用说明书――蒲圻厂 一、型号、用途和适应范围 本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。 (二)用途 CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作： 1、用于公共设施、建筑起吊搬运…… 2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运…… 3、用于流水线生产…… 4、用作简单的升降设备，搬运物品、提升货物…… (三)适应范围 CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。 葫芦主电路的额定电压为交流380伏，额定频率为50赫。 葫芦的工作环境温度为–25℃～+40℃。 葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。 二、结构原理 本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。 1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。 2、锥形转子电动机的结构具有产生轴向磁拉力的特点（见图9），制动摩擦片4安装在风扇制动轮3上，锁紧螺母2和螺钉1把风扇制动轮紧固于电机转子轴后端。起动时磁拉力克服弹簧5的压力，使转子和与
电动葫芦使用安全注意事项通用版
管理制度编号：YTO-FS-PD485 电动葫芦使用安全注意事项通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电动葫芦使用安全注意事项通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1．请对使用说明书和铭牌上内容熟记后再操作。 2．请将上、下限位的停止块调整后再起吊物体。 3．在使用之前请确认制动器状况是否可靠。 4．使用前若发现钢丝绳出现下列异常情况时，绝对不要操作。 （1）弯曲、变形、腐蚀等。 （2）钢丝绳断裂程度超过规定要求，磨损量大。 5．安装使用前请用500V兆欧表检查电机和控制箱的绝缘电阻，在常温下冷态电阻应大于5MΩ，方可使用。 6．请绝对不要起吊超过额定负载量的物件，额定负载量在起吊钩铭牌上已标明。 7．起吊物上禁止乘人，另绝对不要将电动葫芦作为电梯的起升机构用来载人。 8．起吊物件的下面不得有人。 9．起吊物体、吊钩在摇摆状态下不能起吊。 10．请将葫芦移动到物体正上方再起吊，不得斜吊。 11．限位器不允许当作行程开关反复使用。
电动葫芦安全操作规定通用版
管理制度编号：YTO-FS-PD627 电动葫芦安全操作规定通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电动葫芦安全操作规定通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1. 使用的电动葫芦必须由专责人使用和管理，必须使用合格的设备。 2. 就地铁盒电源刀闸拉合时，必须使用绝缘手柄。 3. 开动电动葫芦前应认真检查设备的机械、电气、钢丝绳、吊钩及防脱板、限位器等是否完好安全可靠。 4. 使用拖线电气开关启动，绝缘必须良好。正确按动电钮。（不允许戴手套）按电钮。 5. 起吊必须由专人指挥，不得超负荷起吊，起吊时手不准握在绳索与物件之间，吊物上升严防窜顶。 6. 起吊应使用合格的钢丝绳，钢丝绳和起吊重量应匹配。 7. 起吊物件时，必须捆扎牢固，在物件的棱角快口处注意铺垫。 8. 起吊物件时速度不宜过快或过猛，缓慢起吊。 9. 在行车时，注意跟钩，防止物件在行车时摆动过大，碰坏设备及工作人员。 10. 下落时，速度要慢而稳，严禁忽快忽慢，使物件对
电动葫芦安全管理规章制度通用版
管理制度编号：YTO-FS-PD799 电动葫芦安全管理规章制度通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电动葫芦安全管理规章制度通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1.电动葫芦必须有专人操作，持证上岗，严格遵守行车工的有关安全操作规程。 2.电动葫芦使用前应检查设备的机械部分和电气部分，钢丝绳、吊钩、导绳器、限位器等应完好，电气部分应无漏电，接地装置应良好。 3.电动葫芦应设缓冲器，轨道两端应设挡板。 4.作业开始第一次吊重物时，应在吊离地面100mm 时停止，检查电动葫芦制动情况，确认完好后方可正式作业。制动器应由专业维修人员进行调试。 5.电动葫芦严禁超载起吊，起吊时，手不得握在绳索与物体之间，吊物上升时应严防冲撞。 6.起吊物件应捆扎牢固。电动葫芦吊重物行走时，重物离地不宜超过1.5m高。工作间歇不得将重物悬挂在空中。 7.电动葫芦作业中发生异味、高温等异常情况，应立即停机检查，排除故障后方可继续使用。 8.使用悬挂电缆电气控制开关时，绝缘应良好，滑动应自如，人的站立位置后方应有2m空地并应正确操作电
电动葫芦使用说明书
电动葫芦使用说明书――鑫力达起重 一、型号、用途和适应范围 本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。 (二)用途 CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作： 1、用于公共设施、建筑起吊搬运…… 2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运…… 3、用于流水线生产…… 4、用作简单的升降设备，搬运物品、提升货物…… (三)适应范围 CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。 葫芦主电路的额定电压为交流380伏，额定频率为50赫。 葫芦的工作环境温度为–25℃～+40℃。 葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。 二、结构原理 本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。 1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。 2、锥形转子电动机的结构具有产生轴向磁拉力的特点（见图9），制动摩擦片4安装在风扇制动轮3上，锁紧螺母2和螺钉1把风扇制动轮紧固于电机转子轴后端。起动时磁拉力克服弹簧5的压力，使转子和与

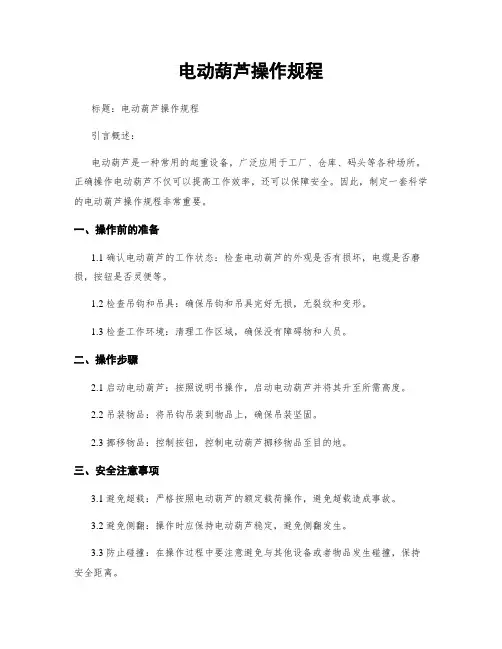

电动葫芦的安全使用规程
电动葫芦的安全使用规程 1电动葫芦必须要装有上、下限位安全装置，以防止吊钩超高或过低；起吊前应检查设备的机械部分----钢丝绳、吊钩、限位器等应完好，电器部分应无漏电，接地装置应良好。每次吊重物时，在吊离地面10cm应停车检查制动情况，确认完好后方可进行工作。 2不准超载起吊，起吊时手不准握在绳索与物体之间，吊物上升时，严防冲撞。3起吊物体要捆扎牢固，并在重心。吊重行走时，重物离地不要太高，严禁重物从人头上越过，工作间隙不得将重物悬在空中。 4电动葫芦在起吊过程中发生异味，高温应立即停车检查，找出原因，处理后方可继续工作。 5电动葫芦钢丝绳在卷筒上要缠绕整齐，当吊钩放在最低位置，卷筒上的钢丝绳应不得少于三圈。 6使用悬挂电缆电气开关启动，绝缘必须良好，滑动必须自如，并正确操作电钮和注意人站立位置。 7在起吊中，由于故障造成重物下滑时，必须采取紧急措施，向无人处下放重物。8起吊重物必须作到垂直起升，不许斜拉重物，起吊物重量不清的不吊。 9在工作完毕后，电动葫芦应停在指定位置，吊钩升起，并切断电源。 4.6葫芦式起重机 4.6.1葫芦式起重机作业操作要求: 4.6.1.1操作者必须身体健康，年满18周岁，视力（包括矫正视力）在0.7以上，无色盲，听力能满足具体工作条件的要求。 4.6.1.2 操作者应能熟悉安全操作规程和掌握有关安全注意事项。 4.6.1.3 操作者应熟悉经常操作的葫芦式起重机的基本结构和性能。 4.6.1.4 操作者应熟悉葫芦式起重机安全装置的作用，掌握相应的吊装作业知识。 4.6.2 开始作业前的安全注意事项： 4.6.2.1 作好必要的安全检查和准备工作。 4.6.2.2 对长期停止使用的葫芦式起重机，重新使用时应按规程要求进行试车，确认无异常后方可投入使用。 4.6.2.3 开始作业前应检查起重机轨道上以及运行范围内是否有影响工作的异
电动葫芦使用说明书
1 产品概述 CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。它具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。 该葫芦有固定式和小车式两类。固定式按固定支脚在上、下、左、右位置不同又分为“A1、A2、A3、A4、”四途中型式(见图3)，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。CD1型为单速起升，MD1型为常速和慢速两档起升。 在此基础上又开发生产了CDA (MDA)16t及WH20t两种吨位电动葫芦，因CDA(MDA)16t及WH葫芦与CDA(MDA)结构原理、安装使用事项一致，以下内容均以CDA(MDA)称谓介绍。 本公司主要生产载重0.25t~20t，起升高度3m~30m系列电动葫芦，亦可根据你的需要设计、制造非标准系列电动葫芦。 2主要用途 小车式葫芦可安装在多种型式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。 本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的必备机械。 3适用范围及工作条件 本产品适用于温度-20。C~-+40。.C,,温度≤85％，海拔1000m以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。所适用的电源为交流三相、50HZ、380V；本产品的工作类型为中级、使用中机构工作级别每提高一级，其额定起吊量必须相应降低20％。 4产品规格型号及其外形结构 4.1规格型号表述示例 D-电动小车式 起升高度9m A2-下固定式 额定起重量2t CD1为常速（MD1为常速/慢速） 4.2CD1、MD1型电动葫芦规格型号技术参数和外安装尺寸见表4。 4.3外型结构图见图1～15-1。 5 传动结构与工作原理 CD1、MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。 5.1 起升机构 起升机构由起升电动通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。 起升高度H=6m时，用一个爪型联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和钢性联轴器。H≥18m时，配一支撑架加强中间轴的钢性，保证转动平稳。 5.1.1起升电动机 起升电动机采用较大起动力矩的锥形转子电动机，以适应产品继续工作中频
电动葫芦设计计算说明书样本
电动葫芦设计 题目: 根据下列条件设计电动葫芦起升机构的齿轮减速器。已知: 额定起重量Q ＝6t, 起升高度H ＝9m, 起升速度v ＝8m ／min, 工作类型为中级: JC ％＝25％, 电动葫芦用于机械加工车间, 交流电源(380V)。 解: (一)拟订传动方案, 选择电动机及计算运动和动力参数 1．拟订传动方案 采用图4-l 所示传动方案, 为了减小齿轮减速器结构尺寸和重量, 应用斜齿圆柱齿轮传动。 2．选择电动机 按式(4-2)、 式(4-7)和式(4-8), 起升机构静功率 0100060η?''= v Q P 而总起重量 Q ”=Q+Q ’=60000+0.02×60000=61200N 起升机构总效率 η0=η7η5η1=0.98×0.98×0.90=0.864 故此电动机静功率 kW P 44.9864 .01000608 612000=???= 按式(4-9), 并取系数K e ＝0.90, 故相应于JC ％＝25％的电动机 P jC =K e P 0=0.90×9.44=8.5 kW 按表4-3选ZD 141-4型锥形转子电动机, 功率P jc ＝13 kW, 转速n jc ＝1400 r ／min 。
3．选择钢丝绳 按式(4-1)。钢丝绳的静拉力 N m Q Q 3122498 .0261200 70=?=''= η 按式(4-3), 钢丝绳的破断拉力 按标准[2]选用6×37钢丝绳, 其直径d ＝18mm, 断面面积d ＝89.49mm 2, 公称抗拉强度σ＝1770MPa, 破断拉力Q s ＝204200N 。 4．计算卷简直径 按式(4-4), 卷筒计算直径 D 0＝ed ＝20×18＝360 mm 按标准取D 0＝355mm 。 按式(4-6), 卷筒转速 min /35.14355 14.32 81000100005r D vm n =???== π 5．确定减速器总传动比及分配各级传动比 总传动比 54.9735 .141400 53≈== 'n n i 这里n 3为电动机转速, r ／min 。 在图4-3所示电动葫芦齿轮减速器传动比分配上没有一个固定的比例关系。设计时可参考一般三级圆柱齿轮减速器按各级齿轮齿面接触强度相等, 并获得较小外形尺寸和重量的分配原则来分配各级传动比, 也能够参考现
电动葫芦使用安全注意事项正式版
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.电动葫芦使用安全注意事 项正式版
电动葫芦使用安全注意事项正式版 下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。文档可以直接使用，也可根据实际需要修订后使用。 1．请对使用说明书和铭牌上内容熟记后再操作。 2．请将上、下限位的停止块调整后再起吊物体。 3．在使用之前请确认制动器状况是否可靠。 4．使用前若发现钢丝绳出现下列异常情况时，绝对不要操作。 （1）弯曲、变形、腐蚀等。 （2）钢丝绳断裂程度超过规定要求，磨损量大。 5．安装使用前请用500V兆欧表检查
电机和控制箱的绝缘电阻，在常温下冷态电阻应大于5MΩ，方可使用。 6．请绝对不要起吊超过额定负载量的物件，额定负载量在起吊钩铭牌上已标明。 7．起吊物上禁止乘人，另绝对不要将电动葫芦作为电梯的起升机构用来载人。 8．起吊物件的下面不得有人。 9．起吊物体、吊钩在摇摆状态下不能起吊。 10．请将葫芦移动到物体正上方再起吊，不得斜吊。 11．限位器不允许当作行程开关反复使用。 12．不得起吊与地面相连的物体。
13．请不要过度点动操作。 14．不要用手电门线前拉其它物体。 15．在维修检查前一定要切断电源。 16．维修检查工作一定要在空载状态下进行。 17．使用前请确认楔块是否安装牢固可靠。 ——此位置可填写公司或团队名字——
电动葫芦方案
地铁前海时代广场8号地块幕墙A标电动葫芦吊装安全专项施工方案 编制人： 审核人： 批准人： 编制时间：2017年3月15日
一、工程概况及实物量： 1、根据工程现状，21-28#楼及46#楼的部分玻璃板块过大（1500mm*3600mm及1200mm*4800mm），单块玻璃板块的重量接近250kg。我们需要在每栋楼架设2-3部电动葫芦，对玻璃板块进行辅助吊装。按照现场施工需要安装1吨钢丝绳电动葫芦12台，由于该工程时间紧，（2017年4月30日前玻璃玻璃安装基本完毕），高空作业面大，危险程度较高，要求施工管理人员要精心组织，做好安全防护措施。 2、吊装部位及工作量：21-28#约600块玻璃，共约3000平米。46#楼约150块，约800平米。 3、主要实物量及安装位置如下： 二、工艺特点 电动葫芦属于起重设备，其组装时应以不得损伤任何零部件为原则，并应严格按照设备技术文件规定及《起重机设备安装工程施工及验收规范》GB50278-98组织施工和验收。 三、施工组织机构时间进度安排： 时间进度计划安排：21-28#、46#楼玻璃安装起始时间2017年3月20日至完成2017年 4月20日 四、电动葫芦安装方案：
(一)施工前准备： 1、施工前，施工人员须充分熟悉施工现场具体情况，对其操作要点要有足够认识。 2、电动葫芦到达安装地点后,首先应先检查在运输途中有无损坏情况,若发现有损坏情况,应及时修复方可使用。 3、清点设备技术文件，核查设备型号是否符合设计要求，并按本安全施工方案进行安全技术交底。 (二)电动葫芦安装： 说明：此工程用钢丝绳电动葫芦固定悬挂机构架体为自制悬挂机构。 1、电动葫芦固定悬挂机构架体的制作： 1)材料：采用80mm*60mm*5mm方钢管、 8#槽钢、55mm轴承、M12×120不锈 钢对穿螺栓 2)连接工艺：螺栓连接、施焊连接接 3)电动葫芦于自制悬挂机构架体的连接：将电动葫芦电机底座装入六颗M12 ×120的螺栓固定于自制挑架底座梁架上。 4)电动葫芦固定悬挂机构架体安装示意图
LH型电动葫芦双梁桥式起重机说明书要点
LH型电动葫芦双梁桥式起重机 使 用 说 明 书 河南中水机械股份有限公司 :0373-8627 627999 传真:
一、概述 LH型电动葫芦桥式起重机（简称葫双）系列，是以固式的电动葫芦（座式或挂式）作为起升机构（主钩和副钩），安装在小车上的桥式起重机。本系列产品设有地面操纵和司机室操纵两个品种，144个规格。 该产品结构简单、重量轻、价格便宜，主要用于机械制造车间、仓 库、装配及水电钻检修等场所的一般吊重、装卸作业。本产品的工业环境温度为-25?40C。不适于用有爆炸危险、火灾危险的介质中和相对温度大于85%充满腐蚀性气体的场所，也不适用于吊运溶化金属和有毒、易燃、易爆物品。 二、结构特征与工作原理 本系列产品由桥架、小车、大车运行和电气四个主要部分组成。采用固定式的钢丝绳或链条电动葫芦作为起升机构。起重机装配试验应符合JB/T3695-2008《电动葫芦双梁桥式起重机》之规定，安装起重机时， 必须按附图的规定进行安装。 起重机在拆卸运输和产品安装时，端梁的连接必须按图纸规定拆装。 （一）、桥架 桥架有主梁、端梁、走台、导电架、大车导电线挡架、栏杆等部件 组成
本系列采用双梁结构，主梁与端梁用螺栓连接，非导电侧设一通长走台，小车馈电采用柔性扁电缆供电系统。 为了防止小车行驶到极限位置时，吊具或钢丝绳与电源滑线相碰，在桥架的两根主梁间，靠近电源一端设置了导线挡架。 （二）、小车 本系列小车上的起升机构采用固定坐式电动葫芦，小车运行机构米LDA驱动。 小车架采用纵梁和横梁均由型钢焊接制成，各梁之间采用焊接连接。 （三）、大车 大车运行机构采用分别驱动，采用LD变速减速电机。 （四）、电气系统 1、概述 起重机采用软启动电机。起重机各个机构的运转，由地面控制按钮盒进行操作。地面控制按钮盒与电控设备相配合，对各 机构电动机实现启动、换向制动。 2、使用条件 驾驶室操纵的起重机电器系统主回路及控制回路电压均为?380V, 48V 50HZ。 地面操纵的起重机电器系统主回路及控制回路电压均为?380V, 48V 50HZ。
