横山县煜龙电气试验施工方案详解
高压电气试验方案范文
高压电气试验方案什么是高压电气试验？高压电气试验是一种测试电气设备或电气系统的方法，可以检查其在高压环境下的性能和安全性。
这种测试可以涉及高压，高电流，高频率和高功率设备。
为什么要进行高压电气试验？高压电气设备需要在高压环境中工作，因此在投入使用之前需要进行高压电气试验。
这可以确保电气设备在正常工作时以及突发事件发生时都能够正常运行，从而确保安全和可靠性。
高压电气试验的步骤步骤一：准备在进行高压电气试验之前，需要进行充分的准备。
这包括：1.确定试验对象：明确需要进行试验的电气设备或电气系统，选择合适的试验方案。
2.检查设备：检查试验对象是否符合试验条件，检查是否需要进行保护措施，检查仪器设备是否正常。
3.选择试验方法：根据试验对象的不同，选择适合的试验方法和电源的类型。
4.确定试验环境：保证试验环境符合要求，防止出现安全问题。
步骤二：进行高压电气试验在完成准备工作之后，可以开始进行高压电气试验。
这个过程包括以下步骤：1.施加高压：按照试验方案的要求，施加高压到设备或系统上。
2.监控电流：在施加高压的同时，需要监控电流的大小和方向。
3.持续时间：根据试验方案的要求，确定试验的持续时间，并保证在此期间内一直施加高压。
4.记录结果：记录试验结果，包括电流大小、试验时间、电气设备或电气系统的表现等。
步骤三：分析结果在进行高压电气试验之后，需要对试验结果进行分析。
这个过程包括以下步骤：1.分析试验结果：分析试验结果，判断电气设备或电气系统的状态是否正常，确定是否需要进行修理或更换设备。
2.理解试验数据：对试验数据进行统计分析，得出有关电气设备或电气系统的一些关键数据，以便进行比较和分析。
3.归档数据：将试验数据归档，方便备份和查看。
高压电气试验的注意事项进行高压电气试验需要注意以下事项：1.安全第一：高压电气试验涉及高电压、高电流、高功率，需要采取相应的保护措施，保障安全。
2.科学合理：试验方案需要科学合理，依据设备类型、工作环境、要求等。
高压电气试验操作规程模版
高压电气试验操作规程模版1. 引言高压电气试验是电力设备运行前的重要环节，旨在验证电气设备的绝缘性能和安全可靠性。
为了确保试验操作的规范和安全，制定了本操作规程。
2. 试验准备2.1 环境准备2.1.1 试验场所应满足空气清洁、通风良好的要求。
2.1.2 试验场地应有防护措施，保证试验人员的安全。
2.1.3 试验场地应具备防火设施和灭火器材。
2.2 试验设备准备2.2.1 准备试验仪器和设备，包括高压发生器、绝缘电阻测试仪等。
2.2.2 对试验设备进行检查和校验，确保其正常工作。
2.2.3 准备所需试验材料，如绝缘垫、试验油等。
3. 试验操作步骤3.1 试验前准备3.1.1 进行试验前的安全检查，确保试验设备和场地符合安全要求。
3.1.2 对试验设备进行预试，确保正常工作。
3.1.3 检查试验样品，确保其安装和接线正确。
3.1.4 准备试验记录表格和试验报告。
3.2 试验设备连接3.2.1 择机检查试验设备的接线情况，确保正确连接。
3.2.2 根据试验需要，选择适当的电源供应。
4. 试验操作规范4.1 空气开槽试验4.1.1 按照试验要求，设置试验电压和试验时间。
4.1.2 从零起始，缓慢升压至试验电压。
4.1.3 在试验时间内，观察试验样品的情况，记录试验数据。
4.1.4 试验结束后，逐级降压，使电压恢复到零。
4.2 绝缘电阻试验4.2.1 按照试验要求，设置试验电压和试验时间。
4.2.2 连接试验设备，使试验电压施加到试验样品上。
4.2.3 在试验时间内，观察试验样品的情况，记录试验数据。
4.2.4 试验结束后，逐级降压，使电压恢复到零。
4.2.5 不要将试验电压超过试验设备的额定电压。
5. 试验安全措施5.1 试验人员应佩戴绝缘手套、绝缘靴、安全帽等个人防护装备。
5.2 禁止试验人员在试验过程中操作试验设备。
5.3 如发生电击、火灾等意外情况，应立即采取相应的应急措施，并报告相关负责人。
5.4 禁止随意拉拔试验线缆。
0kV开关柜、避雷器、变压器试验方案分析
0kV开关柜、避雷器、变压器试验方案分析咱们得明确试验目的。
这事儿说起来简单，但做起来可得细致。
试验目的主要有三个：一是检查设备在规定条件下的性能指标，二是找出潜在的故障隐患，三是确保设备在投运后能够稳定运行。
明确了目的，就是具体操作了。
一、0kV开关柜试验方案0kV开关柜作为电力系统中的重要组成部分，其试验方案自然不能马虎。
咱们先从外观检查开始，看看开关柜的表面有没有划痕、变形等明显缺陷。
然后，要对开关柜内的绝缘部件进行检查，确保其符合规定要求。
是功能试验。
这部分试验主要包括：1.断路器合闸、分闸试验。
这个试验主要是检查开关柜的断路器在规定时间内能否正常合闸、分闸。
2.接地开关试验。
接地开关在电力系统中起着至关重要的作用，试验时要检查其是否能正常工作。
3.避雷器试验。
这个试验主要是检查避雷器的性能指标是否符合规定。
二、避雷器试验方案避雷器作为电力系统的保护设备，其试验方案自然也不能忽视。
要对避雷器的外观进行检查，看是否有破损、裂纹等缺陷。
然后，进行电气性能试验。
1.避雷器绝缘电阻试验。
这个试验主要是检查避雷器的绝缘性能，确保其在规定电压下能够正常工作。
2.避雷器泄露电流试验。
这个试验主要是检查避雷器的泄露电流是否在规定范围内。
3.避雷器保护水平试验。
这个试验主要是检查避雷器的保护水平是否符合规定。
三、变压器试验方案变压器作为电力系统中的能量转换设备，其试验方案同样重要。
是外观检查，看变压器的外观是否有破损、变形等缺陷。
是电气性能试验：1.变压器绝缘电阻试验。
这个试验主要是检查变压器的绝缘性能，确保其在规定电压下能够正常工作。
2.变压器泄露电流试验。
这个试验主要是检查变压器的泄露电流是否在规定范围内。
3.变压器负载试验。
这个试验主要是检查变压器的负载能力是否符合规定。
4.变压器短路试验。
这个试验主要是检查变压器的短路性能，确保其在短路故障时能够正常工作。
1.确保试验设备的精度和可靠性。
试验设备是试验结果准确性的关键，所以要定期对试验设备进行校验。
电气专项施工方案(厂房)
电气专项施工方案(厂房)一、前言在厂房建设中，电气专项施工方案是至关重要的一环。
良好的电气系统设计和施工方案能够保障厂房设备的正常运行，提高生产效率，确保工作安全。
本文将从电气专项施工方案的设计要点、施工过程和注意事项等方面进行详细介绍。
二、设计要点1. 电气系统布置在厂房电气系统设计中，应根据厂房的布局结构和用电需求，科学合理地布置电气设备和电缆线路，确保供电的可靠性和稳定性。
应合理设计电气主干线路、分支线路、照明线路等，避免线路交叉、积水等情况。
2. 电气设备选型在选择电气设备时，应根据厂房用电负荷及功能需求，合理选用符合标准的电气设备，确保设备的品质和性能满足厂房的需求。
同时，应注意设备的数量、功率、安全性等方面的考虑。
3. 接地设计厂房的接地设计是电气系统中至关重要的一环，它能够保障工作人员和设备的安全。
在接地设计中，应根据厂房的地质条件、建筑结构等因素，合理设计接地系统，确保接地电阻小于规定值，避免接地故障导致的安全事故。
三、施工过程1. 施工准备在开始电气专项施工前，应做好充分的施工准备工作，包括工程图纸审核、施工人员培训、施工材料采购等。
同时，要制定详细的施工计划和安全措施，确保施工过程顺利进行。
2. 施工操作在进行电气专项施工时，应严格按照设计要求和安全规范进行操作，遵循施工流程，确保施工质量和安全。
施工人员要具备专业技能和操作经验，避免造成人员伤害和设备损坏。
3. 施工验收电气专项施工完成后，应进行严格的验收工作，包括设备运行检测、接地电阻测试、线路接线检查等。
必要时应邀请第三方机构进行验收，确保施工质量合格，同时做好施工记录和档案管理工作。
四、注意事项1.施工现场应设置明显的警示标识，确保施工安全。
2.施工人员应穿戴好个人防护装备，遵守操作规程。
3.在施工过程中，要及时处理意外情况，保障施工人员和设备的安全。
4.施工结束后，应做好施工清理工作，保持施工现场整洁。
五、结语电气专项施工方案的设计和施工是厂房建设中不可或缺的环节，它关乎厂房设备运行的安全稳定性。
高压实验施工方案

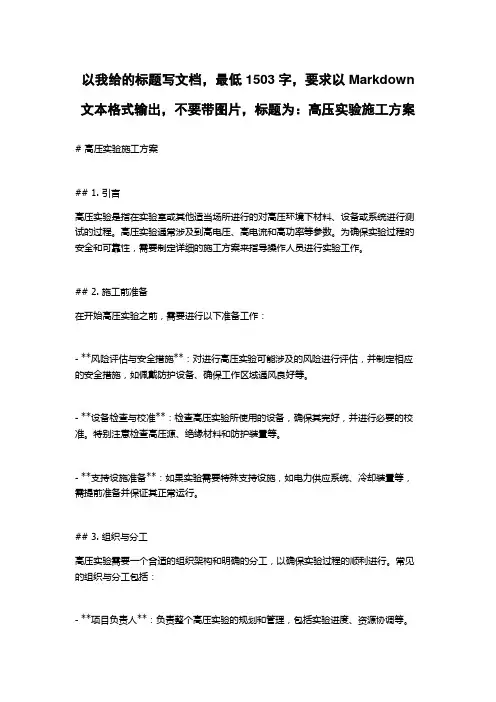

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：高压实验施工方案# 高压实验施工方案## 1. 引言高压实验是指在实验室或其他适当场所进行的对高压环境下材料、设备或系统进行测试的过程。
高压实验通常涉及到高电压、高电流和高功率等参数。
为确保实验过程的安全和可靠性，需要制定详细的施工方案来指导操作人员进行实验工作。
## 2. 施工前准备在开始高压实验之前，需要进行以下准备工作：- **风险评估与安全措施**：对进行高压实验可能涉及的风险进行评估，并制定相应的安全措施，如佩戴防护设备、确保工作区域通风良好等。
- **设备检查与校准**：检查高压实验所使用的设备，确保其完好，并进行必要的校准。
特别注意检查高压源、绝缘材料和防护装置等。
- **支持设施准备**：如果实验需要特殊支持设施，如电力供应系统、冷却装置等，需提前准备并保证其正常运行。
## 3. 组织与分工高压实验需要一个合适的组织架构和明确的分工，以确保实验过程的顺利进行。
常见的组织与分工包括：- **项目负责人**：负责整个高压实验的规划和管理，包括实验进度、资源协调等。
- **实验组**：根据实验需求，组成实验组，并明确各组成员的职责和任务。
- **安全组**：负责实施风险评估、制定安全措施，并对实验过程进行安全监督。
- **技术人员**：负责实验设备的调试、操作，并进行实验数据的采集和分析。
## 4. 实验施工步骤下面是一个典型的高压实验施工步骤示例：1. **准备工作**：确保实验区域干净整洁，并进行必要的防护措施，如防护地板、防护墙壁等。
2. **设备调试**：按照设备操作手册或相关标准，对高压源、绝缘材料和防护装置等进行调试和验证。
3. **安全措施**：根据风险评估结果，采取相应的安全措施。
例如佩戴绝缘手套、穿戴绝缘鞋等。
4. **实验操作**：按照实验计划进行实验操作，包括设定高压和电流参数、记录实验数据等。
电力工程施工方案及三措

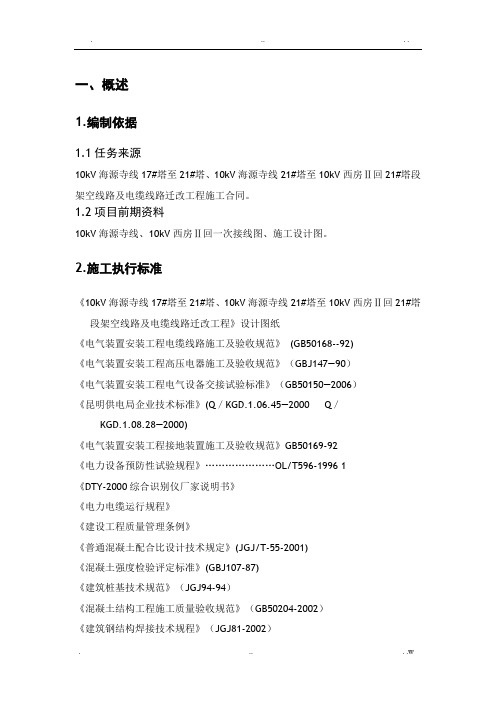

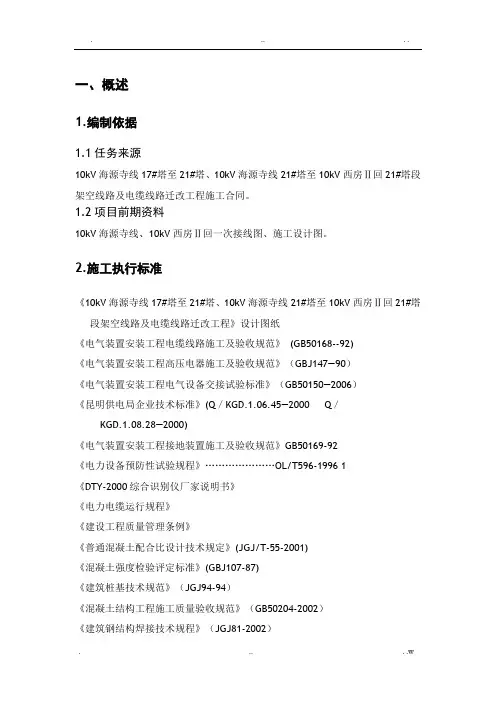

一、概述1.编制依据1.1任务来源10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程施工合同。
1.2项目前期资料10kV海源寺线、10kV西房Ⅱ回一次接线图、施工设计图。
2.施工执行标准《10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程》设计图纸《电气装置安装工程电缆线路施工及验收规范》(GB50168--92)《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）《电气装置安装工程电气设备交接试验标准》（GB50150—2006）《昆明供电局企业技术标准》(Q／KGD.1.06.45—2000Q／KGD.1.08.28—2000)《电气装置安装工程接地装置施工及验收规范》GB50169-92《电力设备预防性试验规程》…………………OL/T596-1996 1《DTY-2000综合识别仪厂家说明书》《电力电缆运行规程》《建设工程质量管理条例》《普通混凝土配合比设计技术规定》(JGJ/T-55-2001)《混凝土强度检验评定标准》(GBJ107-87)《建筑桩基技术规范》（JGJ94-94）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢结构工程施工质量验收规范》（GB50205-2002）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《土方与爆破工程施工及验收规范》(GBJ201-83)《建筑工程质量检验评定标准》(GBJ301-88)《混凝土结构设计规范》(GB50010-2002)《建筑结构检测技术标准》(GB/T50344-2004)《钢结构设计规范》(GB50017-2003)《钢结构高强度螺栓连接的设计、施工及验收规范》(JGJ82-91) 《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《输电线路施工机具设计、试验基本要求》(DL/T875-2004)《架空送电线路导地线液压施工工艺规程》（SDJ226-87）《超高压输电线路张力架线施工工艺导则》（SDJ226-87）《高压绝缘子瓷件技术条件》(GB772-87)3.工程概况3.1工程施工相关单位建设单位：昆明国家高新技术产业开发区国有资产经营有限公司项目管理单位：云南电网有限责任公司昆明五华供电局设计单位：昆明鼎能电力设计有限公司监理单位：昆明国家高新技术产业开发区国有资产经营有限公司施工单位：四川省升辉建筑安装工程有限公司运行维护单位：云南电网有限责任公司昆明五华供电局3.2施工范围及主要工程量3.2.1施工范围：（1）10kV海源寺线15#杆后段；（2）10kV西房Ⅱ回19#杆后段。
电气设备耐压试验施工方案
电气设备耐压试验施工方案一、背景为确保电气设备的安全可靠性，提高工作效率和生产质量，本方案旨在规范电气设备的耐压试验施工过程。
二、施工准备1. 安排专业技术人员对电气设备耐压试验进行计划和组织，确保施工工作的顺利进行。
2. 准备耐压试验仪器设备，包括电压控制器、电流测量仪等。
3. 检查电气设备的接地情况，确保接地良好。
4. 清理施工现场，确保施工环境整洁。
三、施工步骤1. 确定耐压试验范围和要求，包括设备种类、试验电压、试验时间等。
2. 对待测试设备进行检查和接线，确保线路连接正确可靠。
3. 设定试验电压和试验时间，根据设备特性进行调整。
4. 开始试验，监测电气设备的耐压情况，确保设备正常工作。
5. 完成试验后，断开电源，拆除相关连接。
6. 对测试设备进行清洁和检查，确保设备完好无损。
四、注意事项1. 在进行耐压试验时，严禁将测试仪器和设备与其他设备共用电缆或插座。
2. 施工人员应注意个人安全，佩戴合适的防护设备。
3. 在施工过程中，若出现异常情况，应立即停止试验并采取相应的应急措施。
4. 施工结束后，将测试结果记录并保存，以备后续参考。
五、施工质量控制1. 施工过程中，严格按照耐压试验方案进行操作。
2. 监测设备的耐压情况，记录测试数据，并定期进行维护和检修。
3. 定期对耐压试验设备进行校准和保养，确保其准确性和可靠性。
4. 进行施工质量检查和评估，及时纠正存在的问题，提高施工质量。
六、总结通过本方案的实施，可以有效规范电气设备耐压试验的施工过程，提高工作效率和生产质量，确保设备的安全可靠性。
同时，施工质量的控制和监督将进一步提升施工的水平和信任度。
以上就是电气设备耐压试验施工方案的内容，如有疑问请及时沟通。
10kV开关柜、避雷器、变压器试验方案
10kV开关柜、避雷器、变压器试验方案电力公司现场试验方案一、总则：1.严格遵守电气试验规程。
2.对于每个试验项目，分析试验前的方法、试验中遇到的问题及解决方案，以及试验后的结论审核。
3.对于重要试验项目，制定可行的试验方案和备用试验方案。
4.对于危险系数高的实验项目，进行现场查勘后进行危险点分析、总结，并列举应对措施。
二、电气试验执行规程：以下是执行规程的相关标准：XXX设备高压试验执行规程GB 1094GB 1207GB 1208GB 6450GBGBGB/TDL/T 474.1DL/T 475DL/T 596DL/T 603Q/GDW 168Q/SDJ1011-2004三、试验项目分析：1.试验过程对电气试验质量控制，试验方法控制：1) 电气试验质量的控制：试验人员的资质必须达到要求，试验过程中发现的问题必须及时反映并解决。
2) 电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行操作。
2.试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，并由高压试验专责审核签字。
四、重要试验项目方案：1.10kV开关试验方案（详见附录1）。
2.避雷器试验方案（详见附录2）。
3.变压器试验方案（详见附录3）。
五、危险点系数高的分析：1.接地线装设不牢靠，接地点不明确、假接地。
1) 危险点：烧坏试验设备，影响测量数据。
控制措施：实行专人接地、专人检查。
对接地点不明确的必须由现场施工项目负责人进行确认后方可进行。
2) 危险点：对被试品的损坏。
控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。
3) 危险点：试验完成后未拆除地线。
控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。
2、在现场进行耐压试验时，电压高、人员多、试验员多，存在着人员触电的危险。
为了控制风险，应禁止非试验人员进入高压试验区域。
在施工人员撤离后，才能进行升压试验。
高压电气试验操作规程范文
高压电气试验操作规程范文一、试验前准备1. 仔细阅读试验设备操作手册，熟悉设备的结构原理和使用方法。
2. 检查试验设备的电源是否正常，试验仪表的校准是否准确，确保试验设备工作正常。
3. 检查试验样品的外观，确保无损伤和污染现象。
4. 根据试验要求，选择合适的试验电压，并做好试验电压的调整和设定。
二、试验操作流程1. 将试验样品连接到试验设备上，确保连接牢固可靠。
2. 将试验设备的电源开关打开，并调整试验设备的输出电压至初始设定值。
3. 通过试验设备的控制按钮，使电压缓慢升高到试验电压的60%。
4. 观察试验样品的情况，检查是否存在异常现象，如音响、气体、温度等。
5. 在试验电压为60%情况下，维持一定的试验时间，记录试验数据和观察情况。
6. 缓慢将试验电压升高到试验设定值，并保持一定时间，记录试验数据和观察情况。
7. 在试验结束后，将试验设备的电源开关关闭，并断开试验样品的连接。
三、试验注意事项1. 试验过程中，应严格遵守相关的安全操作规范，保证试验人员的安全。
2. 在试验过程中发现异常现象，应立即停止试验，并进行检查和处理。
3. 试验前，应对试验设备和样品进行全面的检查，确保设备正常工作并正确连接。
4. 在试验过程中，应注意试验设备的指示灯和仪表的变化，及时做出相应的调整。
5. 试验结束后，应对试验设备和样品进行清理和整理，并进行试验数据的整理和归档。
四、试验记录和报告1. 试验过程中应及时记录试验数据和观察情况，确保数据的准确性和可靠性。
2. 根据试验数据和观察情况，撰写试验记录和试验报告，包括试验日期、试验设备、试验样品、试验方法、试验结果等。
3. 试验记录和试验报告应详细描述试验过程和结果，以便后续分析和研究。
5. 所有试验记录和试验报告应按照公司的文件管理规定进行保存和归档。
以上为高压电气试验操作规程的范文，供参考。
在进行试验操作时，应严格按照试验规定进行操作，确保试验的安全和准确性。
电气强制性条文.
目录附件1 升压站电气安装工程建设标准强制性条文实施管理规程 (1)附件2 升压站电气安装工程施工强制性条文执行计划表 (2)附件3 升压站电气安装工程施工强制性条文执行检查表 (7)电气工程建设标准强制性条文实施管理规程1 范围1.0.1 为加强国家电网公司输变电工程建设过程控制，强化质量责任，规范质量行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据国家法律、法规及相关规定，制定本规程。
1.0.2 本规程适用于国家电网公司输变电工程建设的质量管理，各建设、勘察、设计、施工、调试、监理、试验和检测等单位均应遵照执行。
1.0.3本规程所称强制性条文，包括国家现行有效的工程建设标准强制性条文(以下简称强制性条文)，且适用于最新版本，应及时更新替代、补充新增内容。
2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
其最新版本适用于本规程。
GB 50052-1995 供配电系统设计规范GB 50053-1994 110kV及以下变电所设计规范GB 50054-1995 低压配电设计规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范GB 50059-1992 35kV-110kV变电所设计规范GB 50217-2007 电力工程电缆设计规范GB 50260-2006 电力设施抗震设计规范DL/T 5044-2004 电力工程直流系统设计技术规程DL 5027-1993 电力设备典型消防规程DL/T 5056-1996 变电所总布置设计技术规程DL/T 5103-199935kV～110kV无人值班变电所设计规程DL/T 621-1997 交流电气装置的接地电气工程施工强制性条文执行计划表工程名称：横山煜龙50MWp地面光伏项目110kV升压站安装调试工程工程编号工程名称责任单位强制性条文执行表号单位工程子单位工程分部工程分项工程施工单位建理单位建设单位02 电气安装○○●01 主变压器系统设备安装○○●01 主变压器安装○●01 主变压器本体安装●○表6.1.2、表6.4.2、表6.6.202 主变压器检查●○表4.2.203 主变压器附件安装04 主变压器注油及密封试验●○表4.2.205 主变压器整体检查●○表4.2.2、表6.1.202 主变压器系统附属设备安装○●01 中性点隔离开关安装●○表6.4.202 中性点电流互感器、避雷器安装●○表6.1.2、表6.6.203 控制柜及端子箱检查安装●○表6.1.204 软母线安装●○表9.0.210 主变压器带电试运○●02 主控及直流设备安装○○●01 主控室设备安装○●01 控制及保护和自动化屏安装●○表6.1.2、表6.7.202 直流屏及充电设备安装●○表6.1.203 二次回路检查及接线03 110KV配电装置安装○○●01 主母线及旁路母线安装○●01 绝缘子串安装02 软母线安装●○表9.0.202 1#主变出线间隔安装○●01 隔离开关及接地开关安装●○表6.1.2、表6.4.202 断路器安装●○表6.1.2、表6.4.203 电流互感器安装●○表6.1.2、表6.4.204 避雷器安装●○表6.4.2、表6.6.205 支柱绝缘子安装●○表6.1.206 引下线及跳线安装●○表9.0.207 就地端子箱、电源柜安装●○表6.1.210 110KV配电装置带电试运行○●04 35KV及站用配电装置安装○○●01 35KV配电柜安装○●01 基础型钢安装●○表6.1.2、表6.14.202 配电盘安装●○表6.1.2、8.0.2、10.0.203 母线安装04 断路器安装05 二次回路检查及接线10 35KV系统设备带电试运行○●05 无功补偿装置安装○○●01 变压器安装○●01 变压器本体安装●○表6.4.2、表6.14.202 变压器检查●○表4.2.203 变压器附件安装04 变压器注油及密封试验05 变压器整体检查●○表6.1.202 配电装置安装○●01 隔离开关安装●○表6.1.2、表6.4.202 电流互感器安装●○表6.1.2、表6.4.203 避雷器安装●○表6.4.2、表6.6.204 放电线圈安装●○03 户内屏、柜安装○●01 基础型钢安装●○表6.1.2、表6.14.202 电抗器柜安装●○表6.1.203 启动柜、功率柜安装●○表6.1.204 母线安装05 二次回路检查接线10 无功补偿系统设备带点试运行●○06 全站电缆施工○○●01 电缆管配制及敷设○●01 电缆管配制及敷设●○表6.1.202 电缆架制作及安装○●01 电缆架安装●○表5.0.2、表6.1.203 电缆敷设○●01 屋内电缆敷设02 屋外电缆敷设●○表5.0.204 电力电缆终端头及中间接头制作○●01 电力电缆终端头制作及安装●○表6.5.205 控制电缆终端头制作及安装○●01 控制电缆终端头制作及安装06 35KV电缆线路施工○●01 35KV电缆线路07 电缆防火与阻燃○●01 电缆防火与阻燃●○表5.0.207 全站防雷及接地装置安装○○●01 避雷针及引下线安装○●01 架构避雷针及引下线安装●○表6.6.2、6.8.2、6.10.202 接地装置安装○●01 屋内接地装置安装●○表6.3.2、表6.8.202 屋外接地装置安装●○表6.2.2、6.3.2、6.8.24 高压电气设备4.1 断路器4.1.1 本条适用于断路器施工强制性条文执行、记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
横山煜龙新能源有限公司横山煜龙50MWp地面光伏项目110kV升压站安装调试工程电气试验施工方案总包单位：陕西建工安装集团有限公司分包单位：陕西榆林镕奥电力工程有限公司编写时间： 2016年01月10日技术负责人：审核人：编制人：目录第一章编制依据第二章工程概况及电气设备预防性试验清单第三章电气设备检修试验准备工作第四章工程质量的技术组织措施第五章检修试验安全文明施工的技术及组织措施第六章检修试验进度计划第七章总结第一章、编制依据GB50150—2006《电气装置安装工程电气设备交接试验标准》Q/TGS 1016-2007榆林市电力公司企业标准2007年《电力设备交接和预防性试验规程》GB1984 交流高压断路器GB/T3309 高压开关设备常温下的机械试验GBJ50254-96《电气装置安装工程低压电器施工及验收规范》GBJ50168-2006《电气装置安装工程电缆线路施工及验收规范》GBJ50170-2006《电气装置安装工程旋转电机施工及验收规范》《电力工程电气设备手册》第二章、工程概况本工程项目为横山煜龙50MWp光伏项目110kV升压站电气设备安装调试工程一、二次设备的安装、调试工程；调试内容有1台SZ11-50000/110型三相双绕组铜芯油浸自冷有载调压变压器，10台35kV高压开关柜（1台备用）、1台接地变压器，1套SVG成套保护装置、110kVSF6断路器2台；隔离开关（双接地）2组；隔离开关（单接地）3组；高压带电显示装置1套；110kV SF6互感器6台；110kV电容式电压互感器（线路型）1台；110kV电容式电压互感器（母线型）3台。
110kV氧化锌避雷器3只。
保护控制及直流系统设备调试等。
第三章电气设备预防性试验准备工作㈠检修试验的组织机构㈡检修试验的准备工作①技术交底。
②临时电的准备（从附近临电箱引至配电室，需给低压柜提供三相四线380临时电源，给直流屏提供临时电源，直流屏给高压柜提供所需直流电源）。
③认真阅读电气设计图纸。
④认真阅读产品说明书。
⑤核对所有设备与设计图纸是否一致。
⑥认真检查所有试验设备是否齐全。
⑦对要进行检修试验的设备进行清点。
⑧试验场地的清理及临时照明的准备。
⑨现场拉好警戒线，并做好标识。
⑩试验机具的准备及保管。
第四章工程质量的技术组织措施在现场进行电气试验时应与甲方工作人员进行密切配合，了解具体的工作内容，合理的进行检修试验和清扫工作的工序安排。
力争保质保量的完成工作。
（一）高压试验1、变压器试验1.1试验用设备1.2 试验方法1.2.1测量绕组连同套管的直流电阻：①测量应在各分接头的所有位置上进行。
②绕组直流电阻采用直流电阻测试仪或双臂电桥进行测量。
测试中，仪器先对试品充电，读取试品稳定的直流电阻值。
③测量结果应符合以下规定：a 1.6 MV A以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%。
b 1.6 MV A以下变压器，各相绕组电阻相互间的差别，不应大于三相平均值的4%；无中性点引出的绕组，线间差别不应大于三相平均值的2%。
c 变压器的直流电阻，与同温度下产品出厂实测值比较，相应变化不应大于2％。
④试验结果的分析判断（1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；（2）吸收比（10~30℃范围）不低于1.3或极化指数不低于1.5；（3）绝缘电阻在耐压后不得低于耐压前的70%；（4）于历年数值比较一般不低于70%。
⑤测量铁芯绝缘电阻的标准：（1）与以前测试结果相比无显著差别，一般对地绝缘电阻不小于50MΩ；（2）运行中铁芯接地电流一般不大于0.1A；（3）夹件引出接地的可单独对夹件进行测量。
1.2.2变压器耐压试验通常试验时采用是成套设备（包括控制及调压设备），现场常对控制回路加以简化，试验回路中的熔断器、电磁开关和过流继电器，都是为保证在试验回路发生短路和被试品击穿时，能迅速可靠地切断试验电源；电压互感器是用来测量被试品上的电压；毫安表和电压表用以测量及监视试验过程中的电流和电压。
进行交流耐压的被试品，一般为容性负荷，当被试品的电容量较大时，电容电流在试验变压器的漏抗上就会产生较大的压降。
由于被试品上的电压与试验变压器漏抗上的电压相位相反，有可能因电容电压升高而使被试品上的电压比试验变压器的输出电压还高，因此要求在被试品上直接测量电压。
2、互感器试验 2.1 试验用设备2.2 试验方法①测量电流互感器的励磁特性曲线：试验前将电流互感器二次绕组引线和接地线全部拆除。
试验时，一次侧开路，从二次侧施加电压，选取电流点读取相应电压。
通入的电流和电压以不超过制造厂技术条件的规定为准。
当电压稍微增大一点而电流增大时，说明铁芯已接近饱和，应极其缓慢的升压或停止试验。
试验后，根据测量数据绘制励磁曲线。
CT XQK励磁试验接线图QK-开关T-调压器A-电流表V-电压表CT X-被测电流互感器②检查互感器变比：在一次侧加入额定电流，在二次侧读取测量值。
测量值计算结果应与铭牌相符。
3、SF6断路器试验3.1 试验用设备3.2 试验方法①辅助和控制回路绝缘电阻及交流耐压可使用兆欧表测量SF6断路器辅助和控制回路绝缘电阻。
辅助和控制回路绝缘电阻应不小于1MΩ；交流耐压试验前后绝缘电阻值不应降低。
②导电回路电阻将SF6断路器合闸，将到点回路测试仪试验线接至断路器一次线端上，注意电压线在内测，电流线在外侧。
读取测量数据，应与出厂数据相符。
③合、分闸时间及同期性以及合闸电阻预投入时间将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道，如试验接线图所示。
将可调直流电源调至额定操作电压，通过控制断路器特性测试仪在额定操作电压及额定机构压力下对SF6断路器进行分、合操作，即得出各相分、合时间。
三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。
如果SF6断路器每相有多个断口，则应同时测量各个断口的分、合闸时间，并得出同相各断口的不同期。
如果断路器带有合闸电阻，则应测试合闸电阻的预先投入时间。
试验测量结果应满足断路器出厂技术要求。
除出厂要求外，断路器的分、合闸同期性还应满足以下要求：A、相间合闸不同期不大于5ms；B、相间分闸不同期不大于3ms；C、同相各断口合闸不同期不大于3ms；D、同相各断口分闸不同期不大于断路器特性测试仪合分闸时间及同期性试验接线示意图4、避雷器试验4.1 试验用设备4.2 试验方法4.2.1 测量绝缘电阻测量前对被测避雷器充分放电，用2500V及以上兆欧表进行测量，持续时间为1min，记录试验数据，所测数据应与出厂相关技术要求相符。
5、电缆交流耐压试验5.1试验时使用的仪器（测量仪器）串联谐振试验设备一套（包括操作箱、励磁变、谐振电抗器、分压器、负载补偿电容等）5.2 试验步骤①将被试电缆与其他电气设备解开并充分放电。
②布置试验设备，检查设备的完好性，连接电缆无破损、断路和短路。
连接线路前应有明显的电源断开点。
③按照试验接线图连接各部件，各接地点应一点接地。
④检查“电源”开关处于断开位置，“电压调节”电位器逆时针旋转到底（零位），接通电源线。
⑤检查“过压整定”拨码开关，拨动拨盘，使显示的整定值为试验电压的1.05～1.1倍。
⑥接通“电源”开关，显示设置界面，进行有关参数设置。
⑦升压及试验结果保存与查询。
⑧更换试验相，重复步骤A～G。
⑨关机，断开电源。
5.3 注意事项①被试电缆两端应完全脱空，试验过程中，两端应派专人看守。
②试验前应根据电缆长度、电压等级等确定励磁变低压侧接线方式，以使励磁变高压能输出满足试验条件的电压。
③在施加试验电压前应设定好过电压整定值。
④试验设备（谐振电抗器、分压器、励磁变压器等）应尽量靠近被试电缆头，减少试验接地线的长度，及减少接地线的电感量。
（二）继保试验1.2 试验方法1.2.1、绝缘电阻的测量①小母线在断开所有其他并联支路，采用1000V兆欧表，检查导电回路对地绝缘，不应小于10MΩ。
②二次回路的每一支路、电源回路等，均应不小于1MΩ，在比较潮湿的地方，可不小于0.5 MΩ。
③试验电压为1000V，当回路绝缘电阻值在10MΩ以上时，可采用2500V 兆欧表代替，试验持续时间为1min，或符合产品技术规定。
④回路中有电子器件设备的，试验时应将插件拔出或将其两端短接。
⑤48V及以下电压等级回路可不做交流耐压试验。
2、直流电阻的测量①利用互感器现场测试仪，将试验线插入CT及控制等二次回路的接线端子，对CT等二次回路的直流电阻进行测量。
②测量时应注意CT二次回路有连片或封板的需在试验前把封板打开。
3、差动及后备保护CT变比、极性的测量①保护CT变比测量方法为应在一次绕组加入额定电流，记录所测二次绕组的电流值，一二次绕组电流比应与CT变比相近或相同。
②差动CT极性测量应以母线侧为基准，测试引出线极性，测量结果应与CT出厂试验报告中技术参数相符。
4、定值核对、装置刻度检查①试验人员应对继电保护装置中相关保护功能的定值按照定值单中的计算定值进行整定，并由另一试验人员或试验负责人进行检查。
②将保护装置中整定值进行核对后，利用继电保护测试仪对保护装置CT 二次回路通入定值电流，例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A，检查保护装置中显示值，与CT变比是否对应。
In应根据CT二次接线图接线方式确定，In为5A或1A两种接线方式。
③通刻度时，应先从仪器输入1A至保护CT二次回路接线端子，检查保护装置中电流值，电流值应与CT变比对应。
如CT变比为800/5，从仪器中输入1A，保护装置中应显示为160A，检查刻度时，试验仪器中输入的值应尽可能小，以便发现接线错误时进行更改。
5、线路保护传动（含母联保护）①试验人员应对继电保护装置中相关保护功能的定值按照定值单中的整定值进行仔细核对，并检查定值单中是否引入瞬时投入保护。
②将保护装置中整定值进行核对后，查找相关图纸的二次原理图，找到CT 回路中用于引入保护装置的过流、速断、零序或过负荷保护的电流端子号（原理图中电流引入保护继电器的电流端子，保护继电器电流回路上口），利用继电保护测试仪对保护装置CT二次回路通入定值中整定的动作电流，例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A。
③在进行上述工作的同时，为进行动作延时时间的测量，应将相应保护跳闸接点引入继电保护测试仪开入点，在利用博电仪器进行过流、速断、零序等保护的传动时，应注意在加入电流（电流值应先小于动作值）的同时，必须按下输出保持按钮，待增加电流至动作电流，抬起输出保持按钮，即可测出动作延时时间。
