水泥和外加剂常识

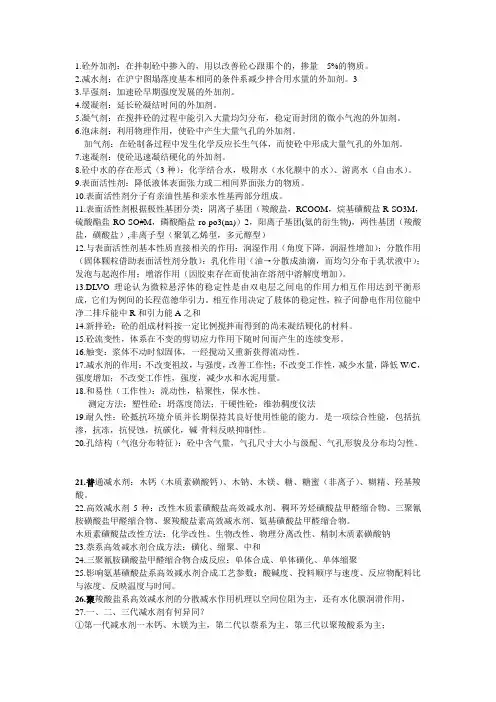

外加剂知识点汇总
1.砼外加剂：在拌制砼中掺入的，用以改善砼心跟那个的，掺量5%的物质。
2.减水剂：在沪宁图塌落度基本相同的条件系减少拌合用水量的外加剂。
33.早强剂：加速砼早期强度发展的外加剂。
4.缓凝剂：延长砼凝结时间的外加剂。
5.凝气剂：在搅拌砼的过程中能引入大量均匀分布，稳定而封闭的微小气泡的外加剂。
6.泡沫剂：利用物理作用，使砼中产生大量气孔的外加剂。
加气剂：在砼制备过程中发生化学反应长生气体，而使砼中形成大量气孔的外加剂。
7.速凝剂：使砼迅速凝结硬化的外加剂。
8.砼中水的存在形式（3种）：化学结合水，吸附水（水化膜中的水）、游离水（自由水）。
9.表面活性剂：降低液体表面张力或二相间界面张力的物质。
10.表面活性剂分子有亲油性基和亲水性基两部分组成。
11.表面活性剂根据极性基团分类：阴离子基团（羧酸盐，RCOOM，烷基磺酸盐R-SO3M，硫酸酯盐RO-SO#M，磷酸酯盐ro-po3(na)）2，阳离子基团(氨的衍生物)，两性基团（羧酸盐，磺酸盐）,非离子型（聚氧乙烯型，多元醇型）12.与表面活性剂基本性质直接相关的作用：润湿作用（角度下降，润湿性增加）；分散作用（固体颗粒借助表面活性剂分散）；乳化作用（油→分散成油滴，而均匀分布于乳状液中）；发泡与起泡作用；增溶作用（因胶束存在而使油在溶剂中溶解度增加）。
13.DLVO理论认为微粒悬浮体的稳定性是由双电层之间电的作用力相互作用达到平衡形成，它们为例间的长程范德华引力。
相互作用决定了肢体的稳定性，粒子间静电作用位能中净二排斥能中R和引力能A之和14.新拌砼：砼的组成材料按一定比例搅拌而得到的尚未凝结硬化的材料。
15.砼流变性，体系在不变的剪切应力作用下随时间而产生的连续变形。
16.触变：浆体不动时似固体，一经搅动又重新获得流动性。
17.减水剂的作用：不改变祖坟，与强度，改善工作性；不改变工作性，减少水量，降低W/C，强度增加；不改变工作性，强度，减少水和水泥用量。
混凝土原材料基础知识 外加剂
混凝土原材料基础知识外加剂外加剂是指能有效改善混凝土某项或多项性能的一类材料。
其掺量一般只占水泥量的5%以下，却能显著改善混凝土的和易性、强度、耐久性或调节凝结时间及节约水泥。
(一)外加剂的分类混凝土外加剂一般根据其主要功能分类：1.改善混凝土流变性能的外加剂。
主要有减水剂、引气剂、泵送剂等。
2.调节混凝土凝结硬化性能的外加剂。
主要有缓凝剂、速凝剂、早强剂等。
3.调节混凝土含气量的外加剂。
主要有引气剂、加气剂、泡沫剂等。
4.改善混凝土耐久性的外加剂。
主要有引气剂、防水剂、阻锈剂等。
5.提供混凝土特殊性能的外加剂。
主要有防冻剂、膨胀剂、着色剂、引气剂和泵送剂等。
(二)常用高效减水剂减水剂是指在混凝土坍落度相同的条件下，能减少拌合用水量;或者在混凝土配合比和用水量均不变的情况下，能增加混凝土坍落度的外加剂。
根据减水率大小或坍落度增加幅度分为普通减水剂和高效减水剂两大类。
此外，尚有复合型减水剂，如引气减水剂，既具有减水作用，同时具有引气作用；早强减水剂，既具有减水作用，又具有提高早期强度作用；缓凝减水剂，同时具有延缓凝结时间的功能等等。
（1）减水剂的主要功能。
1•配合比不变时显著提高流动性。
2.流动性和水泥用量不变时，减少用水量，降低水灰比，提高强度。
3.保持流动性和强度不变时，节约水泥用量，降低成本。
4.提高混凝土的工作性5.改善混凝土的耐久性6•配置高强高性能混凝土。
聚磺酸盐系列：包括蔡磺酸盐甲醛缩合物（NSF）、三聚氟胺磺酸盐甲醛缩聚物（MSF）、对氨基苯磺酸盐甲醛缩聚物、改性木质素磺酸盐、聚苯乙烯磺酸盐和磺化酮醛树脂等。
如我们常用的FDN,属于蔡磺酸盐甲醛缩合物。
聚竣酸盐系列：有效的控制初期水化过程，使混凝土坍落度损失减小。
高效减水剂与普通减水剂差别主要体现在高效减水剂能在一个较大的范围内使流动度不断的增大，或者需水量不断的减少。
而普通减水剂的这一有效范围是较小的。
不能以小掺量时减水剂的作用效果作为减水剂性能判定的依据。
混凝土外加剂知识
混凝土外加剂知识长期以来，我国工业与民用建筑工程中的防水技术不尽人意。
存在严重渗漏现象，有些建筑每隔三五年就要返修一次，发生高额的维修费用，造成巨大的损失和浪费。
建设部曾对1980～1990 年竣工的建设工程进行渗漏状况的随机抽检，调查了2072 栋建筑，其中有3～4 成的工程存在不同程度的渗漏，情况非常严重。
解决的方案是在其层上铺贴防水卷材，或涂布防水涂料使之形成防水隔离层。
这就是所谓的柔性防水技术。
这种技术,成本费用较高，防水层一旦损坏或失效，渗漏部位难以寻找，修复困难。
是只能“治标”的外防水技术。
采用在混凝土中掺入减水剂，防水剂等混凝土外加剂，使浇筑后的混凝土细致密实，水分子难以通过，从而达到防水目的的手段，这就是人们通常所说的刚性防水技术。
此种技术工艺简单，成本低廉，出现渗漏现象后修复较容易，无需重新铺设防水层或浇筑防水混凝土。
被称为“治本”的内防水技术，在工程中得到了广泛的应用。
在水利水电建设中，各种类型的大坝对坝基的要求不容忽视。
要求坝基要有足够的强度以承受坝体压力；有足够的整体性和均匀性以满足坝基抗滑稳定和减小不均匀沉陷；有足够的抗渗性以满足大坝抗渗稳定；有足够的耐久性以防止岩体性质在渗水的长期作用下发生恶化等等。
当坝基岩体中有较大的断层破碎带或软弱夹层时，由于它们一般都是由一定厚度的各种破碎，软弱物质组成，其强度和弹性模量较低，抗水性差，与两侧新鲜，坚硬岩体的物理力学特征有明显差异，必须进行专门的处理，以保证大坝的安全。
其基本的办法不外乎开挖回填混凝土，进行混凝土塞的置换处理，采用抗剪洞塞或传力洞塞及锚固措施等等。
值得注意的是，为解决经开挖后围岩松弛变形及构造面暴露卸荷后的力学指标如弹性模量的降低，必须采取高压固结灌浆，帷幕灌浆和排水等处理。
要做到这一点，除需对混凝土原材料的性能及配合比参数进行深入细致的研究以外，在水泥混凝土中掺入外加剂，是行之有效的办法。
何为水泥混凝土外加剂？混凝土外加剂是在拌制混凝土过程中掺入的、用以改变混凝土性质的物质。
水泥外加剂常识
水泥和外加剂知识山西凯迪建材有限企业研发中心第一章水泥一、水泥的分类：硅酸盐水泥，铝酸盐水泥，铁铝酸盐水泥，硫酸盐水泥四大类。
二、当前市场应用最宽泛的水泥是一般<PO）硅酸盐水泥，凡有硅酸盐水泥熟料加0-5％的石灰石或粒化高炉矿渣和适当石膏，磨细制成的水硬性胶凝资料称为硅酸盐水泥。
1、硅酸盐水泥<1）掺合料硅酸盐水泥包含一般水泥、矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥。
<2）特种硅酸盐水泥包含中低热水泥、道路水泥、抗硫酸盐水泥、白色水泥、快硬水泥。
<3）PI 型水泥：水泥熟料 +适当的石膏磨细PII 型水泥：水泥熟料+5％之内的石灰石或粒化高炉矿渣 +适当石膏2、硅酸盐水泥的化学成分和矿物成分<1）化学成分：氧化钙CaO60-67%氧化硅 SiO219-24%氧化铝 A1 2 O 3 4-7%氧化铁 Fe2 O3 2-5%<2）有害成分：氧化镁MgO<5％三氧化硫 SO 3<3.5%(掺石膏所带 >过烧的石灰 CaO<1％氧化钾和氧化钠为水泥的碱含量过烧的石灰 <CaO）和水反响特别慢，可达一年到两年R2O(水泥的碱含量 >=Na2O(氧化钠 >+0.658 K2O (氧化钾 > <3）矿物成分：硅酸三钙C3 S 37-60％硅酸二钙 C2 S 15-37％铝酸三钙 C3A7-15％铁铝酸四钙 C4AF 10-18％熟猜中的矿物成分的特色：水化速度由快到慢C3A-C 3 S-C4AF-C 2S放热量的大小为：铝酸三钙C3A867J／g硅酸三钙 C3S502J／g铁铝酸四钙 C4AF 419J／g硅酸二钙 C2S216J／ g对水泥强度的贡献：硅酸三钙C3 S 硬化快，强度高铝酸三钙 C3A 硬化快，强度不高铁铝酸四钙 C4AF 抗衡折强度贡献大硅酸二钙 C2S 强度发展慢，但后期高一般水泥、熟料+活性混淆材 6-15％+适当石膏+非活性材 6-10％+适当石膏矿渣水泥、熟料 +20-70％矿渣 +适当石膏粉煤灰水泥、熟料 +20-40％粉煤灰 +适当石膏火山灰水泥、熟料 +20-50％活性火山灰材 +适当石膏复合水泥、熟料 +两种以上活性材16— 50％+适当石膏第二章水泥的生产及水泥和水的反响过程不超出 0.6％的碱含量水泥叫低碱水泥，反之叫高碱水泥。
一建混凝土外加剂口诀
一建混凝土外加剂口诀【最新版】目录1.混凝土外加剂概述2.混凝土外加剂的分类3.一建混凝土外加剂口诀详解4.一建混凝土外加剂口诀的应用实例5.结论正文【1.混凝土外加剂概述】混凝土外加剂是一种在混凝土搅拌过程中加入的辅助材料，可以改善混凝土的性能，提高其工作性、强度、耐久性等方面的性能。
混凝土外加剂种类繁多，按照主要功能分为减水剂、防冻剂、泵送剂、砂浆外加剂等。
【2.混凝土外加剂的分类】（1）减水剂：主要包括普通减水剂、高效减水剂、缓凝减水剂等，可以减少混凝土中的水分，提高混凝土的流动性和减少水泥用量。
（2）防冻剂：主要包括早强防冻剂、缓凝防冻剂等，适用于寒冷地区和冬季施工，可以提高混凝土的早期强度和抗冻性能。
（3）泵送剂：主要包括泵送剂、泵送减水剂等，可以改善混凝土的泵送性能，减少泵送过程中的阻力和压力损失。
（4）砂浆外加剂：主要包括砂浆减水剂、砂浆早强剂等，可以改善砂浆的性能，提高其工作性、强度等方面的性能。
【3.一建混凝土外加剂口诀详解】一建混凝土外加剂口诀是为了帮助记忆混凝土外加剂的种类、性能和应用而编写的。
以下是一建混凝土外加剂口诀的详解：（1）减水剂：减水剂是混凝土外加剂中最常用的一种，可以提高混凝土的流动性，减少水泥用量，降低混凝土的成本。
减水剂的种类有普通减水剂、高效减水剂、缓凝减水剂等。
（2）防冻剂：防冻剂适用于寒冷地区和冬季施工，可以提高混凝土的早期强度和抗冻性能。
防冻剂的种类有早强防冻剂、缓凝防冻剂等。
（3）泵送剂：泵送剂可以改善混凝土的泵送性能，减少泵送过程中的阻力和压力损失，提高泵送效率。
泵送剂的种类有泵送剂、泵送减水剂等。
（4）砂浆外加剂：砂浆外加剂可以改善砂浆的性能，提高其工作性、强度等方面的性能。
砂浆外加剂的种类有砂浆减水剂、砂浆早强剂等。
【4.一建混凝土外加剂口诀的应用实例】在某一建筑工程中，为了提高混凝土的流动性和减少水泥用量，可以选择加入高效减水剂；为了提高混凝土的早期强度和抗冻性能，在寒冷地区和冬季施工时可以选择加入早强防冻剂；为了改善混凝土的泵送性能，可以选择加入泵送剂；为了提高砂浆的工作性和强度，可以选择加入砂浆减水剂等。
混凝土外加剂知识
混凝土外加剂知识2020-10-07 15:45长期以来，我国工业与民用建筑工程中的防水技术不尽人意。
存在严重渗漏现象，有些建筑每隔三五年就要返修一次，发生高额的维修费用，造成巨大的损失和浪费。
建设部曾对1980～1990 年竣工的建设工程进行渗漏状况的随机抽检，调查了2072 栋建筑，其中有3～4 成的工程存在不同程度的渗漏，情况非常严重。
解决的方案是在其层上铺贴防水卷材，或涂布防水涂料使之形成防水隔离层。
这就是所谓的柔性防水技术。
这种技术,成本费用较高，防水层一旦损坏或失效，渗漏部位难以寻找，修复困难。
是只能“治标”的外防水技术。
采用在混凝土中掺入减水剂，防水剂等混凝土外加剂，使浇筑后的混凝土细致密实，水分子难以通过，从而达到防水目的的手段，这就是人们通常所说的刚性防水技术。
此种技术工艺简单，成本低廉，出现渗漏现象后修复较容易，无需重新铺设防水层或浇筑防水混凝土。
被称为“治本”的内防水技术，在工程中得到了广泛的应用。
在水利水电建设中，各种类型的大坝对坝基的要求不容忽视。
要求坝基要有足够的强度以承受坝体压力；有足够的整体性和均匀性以满足坝基抗滑稳定和减小不均匀沉陷；有足够的抗渗性以满足大坝抗渗稳定；有足够的耐久性以防止岩体性质在渗水的长期作用下发生恶化等等。
当坝基岩体中有较大的断层破碎带或软弱夹层时，由于它们一般都是由一定厚度的各种破碎，软弱物质组成，其强度和弹性模量较低，抗水性差，与两侧新鲜，坚硬岩体的物理力学特征有明显差异，必须进行专门的处理，以保证大坝的安全。
其基本的办法不外乎开挖回填混凝土，进行混凝土塞的置换处理，采用抗剪洞塞或传力洞塞及锚固措施等等。
值得注意的是，为解决经开挖后围岩松弛变形及构造面暴露卸荷后的力学指标如弹性模量的降低，必须采取高压固结灌浆，帷幕灌浆和排水等处理。
要做到这一点，除需对混凝土原材料的性能及配合比参数进行深入细致的研究以外，在水泥混凝土中掺入外加剂，是行之有效的办法。
各种外加剂的作用
各种外加剂的作用外加剂是指在混凝土、水泥、砂浆等建筑材料中添加的一种化学物质或物理性能调控剂，以改善材料的性能和工艺性。
外加剂可以分为各种类型，包括增强材料强度、提高耐久性、改善施工性能、调节凝结时间和控制收缩性的外加剂。
第一种类型是增强材料强度的外加剂。
其中包括以下几种：1.水泥外加剂：包括水泥减水剂、水泥增强剂、水泥活性剂等。
这些外加剂可以改善水泥的凝结性能和强度发展，提高材料的抗压强度和抗折强度。
2.混凝土外加剂：包括混凝土增强剂、增粘剂、增强剂等。
这些外加剂可以提高混凝土的强度、耐久性和抗渗性，增加混凝土的粘附性和流动性，改善工艺性能。
3.砂浆外加剂：包括砂浆增粘剂、增强剂、添加剂等。
这些外加剂可以提高砂浆的抗压强度和抗拉强度，改善砂浆的黏结性能和耐久性。
第二种类型是提高材料耐久性的外加剂。
这些外加剂可以细化材料内部的孔隙结构，减少渗透和渗漏的风险，提高材料的抗腐蚀性和耐久性。
1.混凝土密封剂：可以填塞混凝土内部的微孔和微裂纹，提高混凝土的密封性和耐久性，减少水分渗透、二氧化碳侵蚀和化学物质侵蚀。
2.防水剂：可以在混凝土或水泥砂浆中形成防水膜，防止水分渗透，提高材料的防水性能和耐久性。
3.防腐剂：可以在外露钢筋和钢结构表面形成保护层，保护钢筋和钢结构不受腐蚀、氧化和风化。
第三种类型是改善施工性能的外加剂。
这些外加剂可以提高材料的可施工性、润湿性和可塑性，方便施工操作和调控材料的性能。
1.减水剂：可以减少水泥、混凝土或砂浆中的水用量，提高材料的可塑性和流动性，减少材料的收缩性，提高施工效率。
2.延缓剂：可以延长水泥、混凝土或砂浆的凝结时间，提高施工的可操作性和可控制性。
3.增稠剂：可以增加水泥、砂浆或者涂料的粘度和流动性，减少材料的滴流、渗漏和混匀性。
第四种类型是调节材料性能的外加剂。
这些外加剂可以改变材料的凝结时间、收缩性和热膨胀性的特性，提高材料在不同情况下的适应性和稳定性。
1.缓凝剂：可以延缓水泥、混凝土或砂浆的凝结时间，适用于需要较长凝结时间的施工工程。
混凝土外加剂应用基本常识
混凝土外加剂应用基本常识根椐国际标准化组织ISOTC/SC3对混凝土外加剂的定义如下：《在混凝土、砂浆、净浆搅拌和学，拌合时或在额外增加的拌合操作中掺加等于或少于水泥重量5%，使混凝土的正常性能得以按要求改性的一种产品。
根椐国际标准化组织ISOTC/SC3对混凝土外加剂的定义如下：《在混凝土、砂浆、净浆搅拌和学，拌合时或在额外增加的拌合操作中掺加等于或少于水泥重量5%，使混凝土的正常性能得以按要求改性的一种产品。
定义强调了两点：第一、是掺量少于或等于水泥重量的5%，这就是说混凝土外加剂的掺量不得大于水泥重量的5%。
根椐这一定义，其它掺量大于水泥重量5%的矿物掺合料不可以和外加剂混凝土为一谈。
另外两点还须说明，一是膨胀剂和防冻剂的掺量虽然大于水泥重量的5%，但作为特殊情况已被列入GB8076—87外加剂分类范畴。
二是根椐我国现行《普通混凝土配合比设计规程》—JGJ55—2000规定，用矿物掺合料代替部分水泥用量计算，外加剂的掺量应按胶结材料的总体用量计算。
第二、使混凝土的正常性能得以按要求改性的一种产品这句话的真正含义是什么？正常的混凝土性能为什么要改性？结论只有一个，常态的混凝土性能，不一定能满足设计或施工技术要求，这就需要或依靠外加剂对混凝土的改性。
比如一条马路需要在浇筑后24小时通车，普通混凝土性能是无法满足的，但通过缓凝剂的掺入却掺入却完全可以使其实现。
再比如，原来使用的一个C30的配合比每m3 混凝土水泥用量为400kg、用水量为200kg、水灰比为0.5、塌落度100mm，现在加入高效减水剂0.6%，在保持水灰比0.5和塌落度100mm 的同等技术条件下，用水量降为160kg，水泥用量降为320kg，每m3 混凝土可节约水泥80kg，且大大降低了混凝土的水化热指数。
通过对定义的学习和理解，我们应该掌握一个要点，混凝混凝土外加剂的主要功能，就是通过它的掺入可以按要求改变混凝土正常性能，这种改性包括了技术性能和经济性能两个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥和外加剂常识文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）水泥和外加剂常识北京尼卡高分子材料有限公司第一章水泥一、水泥的分类：硅酸盐水泥，铝酸盐水泥，铁铝酸盐水泥，硫酸盐水泥四大类。
二、目前市场应用最广泛的水泥是普通（PO）硅酸盐水泥，凡有硅酸盐水泥熟料加0-5％的石灰石或粒化高炉矿渣和适量石膏，磨细制成的水硬性胶凝材料称为硅酸盐水泥。
1、硅酸盐水泥（1）掺合料硅酸盐水泥包括普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥。
（2）特种硅酸盐水泥包括中低热水泥、道路水泥、抗硫酸盐水泥、白色水泥、快硬水泥。
（3）PI型水泥：水泥熟料+适量的石膏磨细PII型水泥：水泥熟料+5％以内的石灰石或粒化高炉矿渣+适量石膏2、硅酸盐水泥的化学成分和矿物成分（1）化学成分：氧化钙CaO60-67%氧化硅SiO219-24%氧化铝A12O34-7%氧化铁Fe2O32-5%（2）有害成分：氧化镁MgO<5％三氧化硫SO3<3.5%(掺石膏所带)过烧的石灰CaO<1％氧化钾和氧化钠为水泥的碱含量过烧的石灰（CaO）和水反应非常慢，可达一年到两年R 2O(水泥的碱含量)=Na2O(氧化钠)+0.658K2O(氧化钾)（3）矿物成分：硅酸三钙C3S37-60％硅酸二钙C2S15-37％铝酸三钙C3A7-15％铁铝酸四钙C4AF10-18％熟料中的矿物成分的特点：水化速度由快到慢C3A-C3S-C4AF-C2S放热量的大小为：铝酸三钙C3A867J／g硅酸三钙C3S502J／g铁铝酸四钙C4AF419J／g硅酸二钙C2S216J／g冷却 对水泥强度的贡献：硅酸三钙C 3S 硬化快，强度高 铝酸三钙C 3A 硬化快，强度不高铁铝酸四钙C 4AF 对抗折强度贡献大硅酸二钙C 2S 强度发展慢，但后期高普通水泥、熟料+活性混合材6-15％+适量石膏 +非活性材6-10％+适量石膏矿渣水泥、熟料+20-70％矿渣+适量石膏粉煤灰水泥、熟料+20-40％粉煤灰+适量石膏火山灰水泥、熟料+20-50％活性火山灰材+适量石膏复合水泥、熟料+两种以上活性材16—50％+适量石膏第二章水泥的生产及水泥和水的反应过程不超过0.6％的碱含量水泥叫低碱水泥，反之叫高碱水泥。
一、硅酸盐水泥的生产工艺：生产原料：石灰石粘土或页岩铁矿石湿法生产(加水变成球状) ?键所在）铝酸三钙C 3A硅酸三钙C 3S铁铝酸四钙C 4AF硅酸二钙C 2S加适量石膏磨细为PI 型硅酸盐水泥加<5％石灰石或粒化高炉矿渣为PII 型硅酸盐水泥加不同混合材——掺混合材的硅酸盐水泥二、硅酸盐水泥的凝结和硬化水泥+水=水泥浆塑化下降越来越稠固体强度上升水泥——浆塑性等于零——水泥石变化动力 是硅酸盐水泥熟料中矿物质成份和水发生反应反应过程：①铝酸三钙C 3A+H 2O 水化铝酸钙(CAH)②硅酸三钙C 3S ＋H 2O 水化硅酸钙(CSH)板状层状晶体③铁铝酸四钙C 4AF+H 2O 水化铝酸钙（CAH ）和水铁酸钙（CFH ）④硅酸二钙C 2S+H 2O 水化硅酸钙(CSH)和碱（Ca （OH ）2）水化铝酸钙CAH+石膏AFt （钙钒石）针状晶体，难溶于水CAH+AFt+H 2O AFm(低硫铝酸钙)晶体，能溶于水、碱式盐粉碎磨细配硅酸盐水泥熟水泥的颗粒大多<0.08mm AFt3CaO ·A12O 3·3CaSO 4·31H 2O水泥和水反应，首先是从水泥颗粒的表面开始出水化产物，而水泥颗粒变小，矿物成份的减少，水化物增加。
铝酸三钙C 3A 首先和水反应生成水化铝酸钙CAH ，为了调节凝结时间，便于施工、成型，加石膏做调凝剂，CAH+石膏AFt钙钒石成针状包围在水泥颗粒周围，减少水和水泥颗粒的接触，降低水化反应，AFt 体积膨胀2.5倍的碱式盐。
铝酸三钙C 3A 在水中生成的水化铝酸钙CAH 都是不稳定的，不是最后生成物，在硅酸水泥浆体中，熟料中的C 3A 实际上是在石膏存在的情况下反应的。
C 3A+3CaSO 4当石膏消耗完毕后，水泥中尚未水化的C 3A 与AFt 生成单硫性水化铝酸钙AFm(3CaO ·A12O 3·3CaSO 4·12H 2O)。
铁铝酸四钙的水化和C 3A 相似，在有石膏存在时，其反应与C 3A 相似，生成三硫型铁铝酸钒藕单硫型铁铝酸钙，其中还有氧化钙和氧化镁。
第三章外加剂一、外加剂的定义混凝土外加剂是在拌制混凝土过程中掺入用以改变混凝土性能的物质，通常情况下，混凝土外加剂掺入量不大于水泥用量的5％。
二、常用外加剂的定义如下：1、普通减水剂：在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂。
2、高效减水剂：在混凝土坍落度基本相同的条件下，能大幅度减少拌合用水量的外加剂。
3、缓凝剂：可延长混凝土凝结时间的外加剂。
4、早强剂：可加速混凝土早期强度的外加剂。
5、引气剂：在搅拌混凝土过程中，能大量引入均匀分布稳定而封闭的微小气泡的外加剂。
6、防水剂：能降低混凝土在静水压力下渗透的外加剂。
7、膨胀剂：能使混凝土产生一定体积膨胀的外加剂。
8、防冻剂：能使混凝土在负温硬化，并在规定时间内达到能够强度的外加剂。
9、泵送剂：能使混凝土拌合物泵送的外加剂。
10、早强减水剂：兼有早强和减水功能的外加剂。
11、缓凝减水剂：兼有缓凝和减水功能的外加剂。
12、引气减水剂：兼有引气和减水功能的外加剂。
13、矿物外加剂：指微细活性矿物外掺料，如硅灰、粉煤灰和磨细矿渣微粉。
三、按化学成份进行分类，外加剂可以分为两类：有机和无机。
减水剂是有机的表面活性剂1、表面活性剂：配成溶液后，能显着改变和降低液——气液——固两相界面张力的物质，称为表面活性剂。
2、表面活性剂分子结构为：少量时成为定性排列：量多时：定向吸附排列使其有静电排斥、加速分散、乳化和引气作用。
3、表面活性剂又分为4、减水剂减水的机理：加减水剂后定向吸附排列为：破坏水泥浆絮凝结构，释放水泥束缚水，增加水润滑作用，增大流动性。
木钙的亲水基和增水基喜欢汽液面吸附，所以它具有引气作用。
而萘系的分子喜欢固液表面，所以不具有引气作用，但分散能力强。
因而，加减水剂作用在于：a．在混凝土配合比不变的条件下，加减水剂可增加混凝土拌合物流动性(坍落度)且不降低强度，使混凝土容易成型和操作方便。
b．加减水剂保持混凝土拌合物流动性(坍落度)及W/C(水灰比)不变的情况下，可同时减水，又减少水泥用量，从而节约水泥，达到降低混凝土成本的目的。
c．加减水剂，在保持混凝土拌合物流动性不变的情况下，只减水不减水泥，则降低水灰比，从而提高混凝土的密实性，提高强度和耐久性。
5、高效减水剂的分类目前国内市场主要有萘系、三聚氰胺系、氨基磺酸盐、聚羧酸系、古玛隆树脂系、密胺树脂系、甲基萘系等。
坍落度损失大小：甲基萘系>密胺树脂系>萘系>古玛隆树脂系>氨基磺酸盐>聚羧酸系。
引气大小的排列：甲基萘系>古玛隆树脂系>密胺树脂系>萘系>氨基磺酸盐。
凝结时间快慢：密胺树脂系>萘系>古玛隆树脂系>氨基磺酸盐。
掺有高效减水剂的水泥浆中，高效减水剂的有机分子链实际上在水泥微粒表面是呈现各种吸附状态。
不同的吸附态则是因高效减水剂分子链结构不同所致，它直接影响在掺有该类减水剂混凝土的坍落度经时变化，A、B所示是萘系和三聚氰胺吸附状态，呈棒状链，因而是平直吸附，静态排斥作用弱，其结果是坍落度损失大，而氨聚磺酸盐类高效减水剂在水泥微粒表面呈环状、引线状和齿轮状梳子吸附，如C、D使水泥微粒之间的静电斥力呈立体的、交错纵横的，立体的静电斥力zeta电位经时变化小，宏观表现为分散性更好，坍落度损失小，而多羧基系接枝共聚物高效减水剂大分子在水泥微粒表面吸附状态多呈现齿状，这种减水剂不但具有对水泥微粒极好的分散性，而且能保持坍落度经时变化很小。
因为：其一是由于接枝共聚物有很大量的羧基存在，具有一定的整合能力，加之枝链的立体静电力构成对粒子间聚合作用的阻碍；其二是在强碱性介质例如水泥浆体中，接枝共聚链逐渐断裂开，释放出羧酸分子，使上述第一效应不断得以重现；其三是接枝共聚物的zeta电位绝对值比其他高效减水剂低，因此达到相同分散效果时所需要的电荷总量也不如其他减水剂那样多，换句话说，掺量一样时，接枝共聚物对水泥粒子的分散效果更好。
6、高效减水剂对混凝土的影响①高效减水剂的使用大幅度降低混凝土拌合用水量，降低水灰比，因而硬化后的混凝土孔隙率就较低。
此外，高效减水剂对水泥的分散性能好，因而改变水泥水化程度，提高混凝土各个龄期的强度。
但一年龄期或更长的抗压强度则与不掺减水剂的空白混凝土相差不大。
②能提高混凝土的抗折抗弯强度，但幅度小于抗压强度的提高，尤其是对高强混凝土时，此趋势更明显。
③对中低强度混凝土来说，掺高效减水剂后混凝土静力弹性模量有所提高，但C60以上高强度混凝土则很少提高，而且强度越高，骨粒弹性模量的大小对混凝土弹性的影响越显着。
④对收缩的影响，对于减少用水量的混凝土，收缩值小于不掺的空白混凝土，用于增加坍落度而改善和易性时，收缩值高于或相差于不掺的空白混凝土，但也不会超过技术指标规定限值的1×10-4。
⑤高效减水剂对混凝土徐变的影响与对收缩的影响规律相同，只是当掺高效减水剂而不节约水泥，抗压强度明显提高时徐变显着减小。
⑥对于抗冻融性的影响。
非引气性高效减水剂对于混凝土抗冻融性有所提高，引气性高效减水剂对于混凝土抗冻融性大大提高。
⑦抗渗性提高：掺减水剂混凝土抗渗性大大高于不掺的空白混凝土。
⑧抗碳化性提高：对钢筋不会造成锈蚀危害，只要掺入减水剂，就能使密实度提高，因而对防止混凝土中性化(或称碳化破坏)有好处。
四、缓凝剂缓凝剂和缓凝减水剂总是与热天施工的混凝土或大体积混凝土、泵送混凝土联系在一起。
这不仅仅是因为它延迟了水泥浆的凝结时间，而且可以延缓和降低水泥水化的放热速度和热量，从而使混凝土避免了温度应力引发的裂缝，更多时是用缓凝剂和高效减水剂复合以控制坍落度损失过快。
缓凝剂的特点：各种缓凝剂和缓凝减水剂主要是延缓、抑制C3A矿物和C3S矿物组合的水化，对C2S影响相对小得多，因而不影响对水泥浆中长期水化和长龄期强度增长。
缓凝剂主要有：糖类及碳水化合物、葡萄糖、糖蜜、蔗糖及糖酸钙等。
1、多元醇及衍生物，多元醇，胺基衍生物，纤维素，纤维素醚。
多元醇系产品型号很多，有早强性，标准型，引气型，超凝型和缓凝型。
多元醇缓凝剂具有减水增强的作用。
多元醇及其衍生物：酮酯的缓凝性较稳定，不随使用环境温度而改变。
其中三元醇作用强，丙三醇(甘油)可使水泥水化完全停止，用于混凝土缓凝剂的还有木糖醇、阿糖醇、山梨醇和甘露醇等。
