白车身材料选用设计指南
白车身BVS设计规范
白车身BVS设计规范白车身BVS设计规范1范围本标准规定了汽车白车身BVS设计规范。
2规范性引用文件卜冽文件对于本文件的应用是必不可少的。
凡是注口期的引用文件，仅所注日期的版本合用于本文件。
凡是不注口期的引用文件，其最新版本（包括所有的修改单）合用于本文件。
GB/T 1. 1-2022标准化工作导则第1部份：标准的结构和编写3术语和定义卜列术语和定义合用于本标准。
3.1整车尺寸技术规范Vehicle dimension technicaI specifications整车尺寸技术规范简称整车DTS,是根据市场调研、市场竞争车型最优信息、用户要求以及创造过程中反馈的信息，确定市场定位、满足用户需求，对车辆外观（外部和内部）质量一一订视零部件之间的间隙、面差、平行度、对齐性、一致性以及装配关系等要求作出的规定。
整车DTS是整车技术规格（VTS）中重要的组成部份，是统-、规范新开辟车型在概念设计、工程设计、工程样车试制、供应商管理、工艺工装开辟、产品质量管理、试生产、批量穩定生产及售后服务等整个新产品车型全生命周期各阶段的技术文件。
3.2白车身BVS Body vehicle spec i f icat ions指从车身调整线卜线的白车身的尺寸技术规范。
4白车身BVS组成白车身BVS主要用于描述白车身零部件之间的间隙和面差的相互关系，通常表示的方式如下：间隙（或者面差）设计名义值+间隙（或者面差）公差要求。
按白车身部位划分，白车身BVS主要包含以下内容：a）前脸区域：翼子板与大灯开II检具间隙面差、翼子板与发动机盖间隙而差：b）侧脸区域：前门周圈区域间隙面差、后门周圏区域间隙面差：c）后脸区域：尾门与后大灯开II检具间隙面差、尾门与侧围、顶盖间隙而差；d）内间隙：前门与侧围胶条密封面间隙、后门与侧围胶条密封而间隙、尾门与侧围胶条密封面间隙。
5白车身BVS影响因素白车身BVS主要有以下影响因素：a）车门重力卜垂引起的车门旋转：b）车门密封胶条推力引起的车门的面差变化；c）其他因装配总装件所带来的尺寸变化。
白车身专业知识(车身设计规则)
白车身设计规则1．基本原则1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
（我们参考一下侧围、车架总成）1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
（比如侧围、前罩板总成）1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
2．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。
2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。
2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；2.1.3钣金按强度等级分有：普通强度，高强度，超高强度高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。
高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。
析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出，由于这些析出物，位错活动受到阻碍，据此形成强化的机理。
组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。

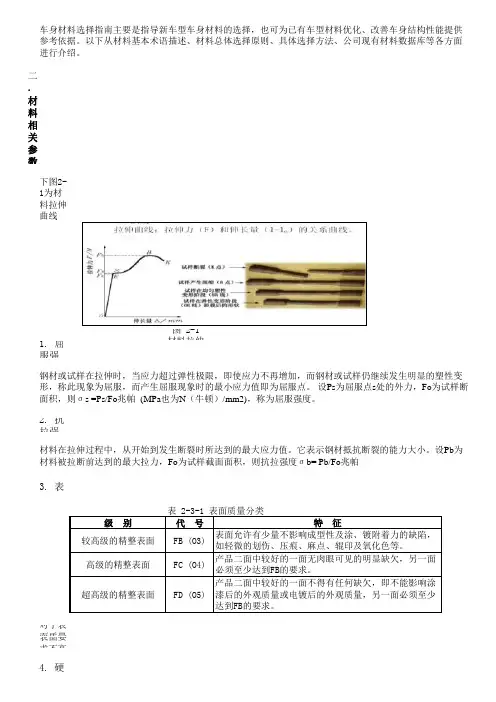

车身材料选择指南
二. 材料相关参数下图2-1为材料拉伸曲线图 2-1 材料拉伸曲线1. 屈服强度σs2. 抗拉强度（σb）3. 表面质量分类及代号代 号对于表面质量统一采用FB、FC、FD，旧标准O3、O4、O5不再使用，省略不写的默认为FB。
一般情况对表面要求不高时采用FB级别，而有特殊要求的（如车身外覆盖件）可以采用FD级别。
4. 硬化指数n（n值）成形性能好。
5. 厚向异性系数r（也叫塑性应变比r，简称r值）车身材料选择指南主要是指导新车型车身材料的选择，也可为已有车型材料优化、改善车身结构性能提供参考依据。
以下从材料基本术语描述、材料总体选择原则、具体选择方法、公司现有材料数据库等各方面进行介绍。
表 2-3-1 表面质量分类级 别较高级的精整表面FB (O3)特 征表面允许有少量不影响成型性及涂、镀附着力的缺陷，如轻微的划伤、压痕、麻点、辊印及氧化色等。
钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。
设Ps 为屈服点s 处的外力，Fo 为试样断面积，则σs =Ps/Fo 兆帕 (MPa 也为N （牛顿）/mm2)，称为屈服强度。
材料在拉伸过程中，从开始到发生断裂时所达到的最大应力值。
它表示钢材抵抗断裂的能力大小。
设Pb 为材料被拉断前达到的最大拉力，Fo 为试样截面面积，则抗拉强度σb= Pb/Fo 兆帕高级的精整表面FC (O4)产品二面中较好的一面无肉眼可见的明显缺欠，另一面必须至少达到FB的要求。
超高级的精整表面FD (O5)产品二面中较好的一面不得有任何缺欠，即不能影响涂漆后的外观质量或电镀后的外观质量，另一面必须至少达到FB的要求。
硬化指数n（n值）是评定板料伸长类成形性能的一个重要参数。
n值大，则拉伸失稳时的极限应变大。
这对于胀形、扩孔、内凹曲线翻边等伸长类成形来说，可以在一次成形中获得较大的极限变形程度。
传统白车身所用材料及制造工艺
传统白车身所用材料及制造工艺一、材料类型传统白车身常用的材料类型包括钢材、铝合金和高强度钢等。
钢材具有较高的强度和刚性，适用于需要承受较大载荷的结构部件；铝合金具有轻量化和耐腐蚀性好的特点，适用于需要减轻重量或对防腐要求较高的部件；高强度钢则适用于需要较高强度和碰撞性能的结构部件。
二、制造工艺1.钢材应用钢材在白车身上应用广泛，主要用于制造车身结构部件，如车门、车身骨架和车架等。
钢材经过切割、冲压、折弯和焊接等工艺加工成各种形状和尺寸的零件，再通过焊接和铆接等方式组装成完整的白车身。
2.铝合金应用铝合金在白车身上主要用于制造车身覆盖件，如车顶、发动机舱盖和翼子板等。
铝合金具有良好的塑性和抗腐蚀性，经过拉伸、压延和弯曲等工艺加工成各种外覆盖件，再通过焊接和铆接等方式与车身结构部件连接。
3.高强度钢应用高强度钢在白车身上主要用于制造关键的结构部件，如A柱、B 柱和门槛等。
高强度钢经过热处理和成型加工等工艺加工成各种形状和尺寸的零件，再通过焊接和铆接等方式组装成完整的白车身。
高强度钢可以提高车身的抗碰撞性能，保证乘员的安全。
三、冲压工艺冲压工艺是白车身制造中的一种重要工艺，主要用于将钢材或高强度钢冲压成各种形状和尺寸的零件。
冲压工艺包括落料、冲孔、弯曲和拉伸等工序，可以生产出精度高、表面质量好的零件。
四、焊接工艺焊接工艺是白车身制造中的另一种重要工艺，主要用于将各种形状和尺寸的零件连接在一起形成完整的白车身。
焊接工艺包括点焊、缝焊、凸焊和激光焊接等，可以根据不同的情况选择合适的焊接方式。
五、涂装工艺涂装工艺是白车身制造中的最后一道工艺，用于保护白车身表面并提高其美观度。
涂装工艺包括预处理、电泳底漆、中涂、面漆和清漆等工序，可以抵抗腐蚀和划痕，保持白车身的美观。
白车身结构设计与技巧 汽车设计技术
根据制造过 程中出现的 问题对数据 进行优化
完成第二
版冻结数 模
发放附件 供应商
根据第一版冻结数模对 升降器、仪表板等车身 附件和内饰件进行设计
车身结构件——试装验证阶段
钣金一序件制 造完成，模具、 焊装夹具初步 完成，单件检 具全部完成
车身附件及内 外饰快速成型 件或软模件制 造完成
进行车身焊
接及附件、 内外饰装配
力以及使车身结构合理化，采用无承载式车 身。在大客车及轿车现在基本上都采用承载 式车身。
白车身组成：
白车身由前围焊接总成、地板焊接总成、左/右侧围焊 接总成、后围焊接总成、顶盖焊接总成。
三、白车身结构设计的基本原则
白车身设计是一个复杂的系统并行设计过程，要彻底摒弃 孤立地单个零件设计方法，任何一个零件只是其所处在的 分总成的一个零件，设计时均应考虑其与周边相关零部件 的相互关系。
较深的零件
五、白车身设计一般流程
车身结构件———工艺数据设计阶段
车身内板 及加强板 设计
参考标杆车结构与已冻 结的车身外观覆盖件数 模相结合完成整车数模
逆向标杆车关键件及大 件，同时与已冻结的车 身外观覆盖件数模相结 合完成整车数模
完成第一 版工艺数 模
车身结构件——工艺数据设计阶段
工艺分析
第一版工 艺数模
2、钣金按表面质量分有一、二两级：一级质量最好， 适用于外板；二级次之，适用于内板与加强板。
3、钣金按冲压拉延等级分有P、S、Z、F、HF、ZF六 级
4、钣金按强度等级分有：普通强度、高强度、超高 强度钢板。高强度和超高强度按其强化机理分为： 固溶强化、析出强化、组织强化，复合组织强化、 热处理硬化型强化、相变强化、冷作强化、时效强 化等。
推荐-白车身材料选用规范 精品
编号代替密级商密×级▲xxxxx设计技术规范白车身材料选用规范20XX-07-06制订20XX-02-09发布xxxxxxxxxx前言白车身材料选用是车身设计过程中重要的一环,将直接影响到整车安全性、整车重量、整车开发成本、车身强度和油耗等方面。
本规范旨在建立一个白车身材料选用流程，为设计人员提供一个设计参考，便于设计人员尽量选用恰当的材料，在满足车身性能要求的基础上控制好零件的开发成本和车身重量，以达到优化设计的目的。
本规范由xxxxx车身所负责起草；本规范由xxxxx项目处进行管理和解释；本规范主要起草人员：编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录白车身材料选用规范1 适用范围本规范适用于M1、N1(轿车和面包车)类汽车白车身零件设计时材料的选用。
2 引用标准本规范主要引用了xxxx的一些材料选用经验以及宝钢的一些材料标准。
3 涵义3.1 白车身零件材料的选用流程3.1.1根据以往车型的开发经验，在整车的开发过程中，白车身材料的选用有下面几个步骤：a）解析参考车，将参考车的白车身解析为片件，通过理化分析等手段确定各零件的材料牌号及材料厚度，并整理一份完整的参考车白车身零部件材料明细。
b）根据新车的市场定位重新确定某些零件的材料，如果新车与参考车的市场定位不同，比如市场定价可能比参考车低，这样白车身制造成本相应的就要被压缩，有些零件的材料必须重新确定，采用价格更便宜的材料代替，比如用普通冷轧钢板替代镀锌钢板、用热轧板替换冷轧板等。
c）与参考车不同结构部分的材料选用，由于造型以及增减配置等原因，会产生与参考车不同的结构，设计时要根据这些结构的具体要求（比如受力情况、零件的复杂程度等），选用适当的材料。
d）与法规相关零件的材料选用，由于新车推出的时间较晚，需要适应的法规要求更加严格，所以参考车的某些结构可能满足不了某些法规要求，那么新车需要改善这些结构，并重新确定这些结构的材料（比如侧碰需要改善B柱和门槛，同时需要采用一些高强度钢板；后碰法规需要改善后横梁结构和材料等）。
推荐-白车身材料选用规范 精品
编号代替密级商密×级▲xxxxx设计技术规范白车身材料选用规范20XX-07-06制订20XX-02-09发布xxxxxxxxxx前言白车身材料选用是车身设计过程中重要的一环,将直接影响到整车安全性、整车重量、整车开发成本、车身强度和油耗等方面。
本规范旨在建立一个白车身材料选用流程，为设计人员提供一个设计参考，便于设计人员尽量选用恰当的材料，在满足车身性能要求的基础上控制好零件的开发成本和车身重量，以达到优化设计的目的。
本规范由xxxxx车身所负责起草；本规范由xxxxx项目处进行管理和解释；本规范主要起草人员：编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录白车身材料选用规范1 适用范围本规范适用于M1、N1(轿车和面包车)类汽车白车身零件设计时材料的选用。
2 引用标准本规范主要引用了xxxx的一些材料选用经验以及宝钢的一些材料标准。
3 涵义3.1 白车身零件材料的选用流程3.1.1根据以往车型的开发经验，在整车的开发过程中，白车身材料的选用有下面几个步骤：a）解析参考车，将参考车的白车身解析为片件，通过理化分析等手段确定各零件的材料牌号及材料厚度，并整理一份完整的参考车白车身零部件材料明细。
b）根据新车的市场定位重新确定某些零件的材料，如果新车与参考车的市场定位不同，比如市场定价可能比参考车低，这样白车身制造成本相应的就要被压缩，有些零件的材料必须重新确定，采用价格更便宜的材料代替，比如用普通冷轧钢板替代镀锌钢板、用热轧板替换冷轧板等。
c）与参考车不同结构部分的材料选用，由于造型以及增减配置等原因，会产生与参考车不同的结构，设计时要根据这些结构的具体要求（比如受力情况、零件的复杂程度等），选用适当的材料。
d）与法规相关零件的材料选用，由于新车推出的时间较晚，需要适应的法规要求更加严格，所以参考车的某些结构可能满足不了某些法规要求，那么新车需要改善这些结构，并重新确定这些结构的材料（比如侧碰需要改善B柱和门槛，同时需要采用一些高强度钢板；后碰法规需要改善后横梁结构和材料等）。
汽车白车身设计规范
汽车白车身设计规范1. 范围本标准归纳了[BIW]白车身结构设计的一些基本方法和注意事项。
本标准适用于长春宇创公司白车身结构设计及检查。
2．基本原则2.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
评注：周边造型匹配[面差、分缝影响外观]；周边安装匹配[焊接装配、安装件的连接、安装空间]2.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
评注：结构的强度、刚度与横截面积有关系，与周边的展开的周长也有关系，“红旗3”轿车的一个宣传点就是其前防撞横梁为六边型。
2.3 所设计的白车身结构在满足整车性能上、结构上、四大工艺[冲压工艺、焊接工艺、涂装工艺、总装工艺]是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
2.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3．冲压工艺要求3.1 在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角可以适当放小，原则上R≈3即可，以减小折弯后的回弹。
１）板件最小弯曲半径最小弯曲半径见下表：最小弯曲半径（R）、最小直边高度（h）、最小孔边到弯曲半径R中心的距离（L）值行业标准材料弯曲半径（R）、直边高度h 、距离L冷轧板、镀锌板弯曲半径R≥2t直边高度h≥R+2t距离L≥2t优先使用标准冷轧板、镀锌板弯曲半径R≥3t２）弯曲的直边高度不宜过小，其值h≥R+2t。
见上表。
３）弯曲边冲孔时，孔边到弯曲半径R中心的距离L不得过小，其值L≥2t。
见上表。
４）圆角弯曲处预留切口。
FR褶皱５）凸部的弯曲避免如a图情形的弯曲，使弯曲线让开阶梯线如图b，或设计切口如c、d。
