深圳市宏创威 三辊闸使用说明书
三辊闸说明书
目录1. 设备简介 (1)1.1简述....................................................... 错误!未定义书签。
1.2功能特点............................................... 错误!未定义书签。
1.3重要技术参数....................................... 错误!未定义书签。
2. 产品外形尺寸 (3)2.1设备外形尺寸....................................... 错误!未定义书签。
3. 产品结构及其工作原理 (6)3.1通道闸机械系统................................... 错误!未定义书签。
3.2通道闸电控系统 (6)3.3系统工作原理....................................... 错误!未定义书签。
4. 设备安装与调试 (8)4.1设备安装............................................... 错误!未定义书签。
4.2设备功能调试....................................... 错误!未定义书签。
5. 通道闸常见故障解决及平常维护 (14)6. 设备操作说明171. 设备简介1.1简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备, 通过配置不同的读写设备, 即可完毕对通道通行的智能化控制与管理。
整个产品外形采用不锈钢板冲压成型, 造型美观大方, 防锈、耐用, 且系统对外采用标准电气接口, 可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上, 从而为出入人员提供有序文明的通行方式, 并可杜绝非法人员进出, 同时为了满足消防通道的规定, 在紧急情况下停电落杆,组织人员疏散。
1.2功能特点1)采用了独特的不完全齿轮传动系统, 使闸机在零位锁定、解锁更加准确、可靠。
三辊闸说明书01
使用说明书目录第一章：产品介绍/功能特点/技术参数 (01)第二章：电气土建及设备安装.........................................................02-03第三章：三辊闸简易说明图. (04)第四章：三辊闸主机板接线图 (05)第五章：指示灯板接线图 (06)第六章：门禁控制板接线图 (07)第七章：摆闸/翼闸功能使用说明.....................................08-09-10-11第八章：故障说明 (12)产品介绍1.整个系统运行平稳、噪音小2.设备具有断电落杆功能3.设备具有通行指示功能4.统一标准的对外电气接口，可与各种读写设备相挂接5.具有自行保护，自动复位功能6.防冲撞功能：闸杆在上锁状态下，无法用外力推动7.远程控制功能：可通过电脑接TCP/IP远程控制闸机（需配置门禁控制板）适应场所办公场所：商务大厦、政府机关等；科教单位：院校、研究所、图书馆等；商业服务场所：超市、商场、宾馆、会所、银行等；休闲娱乐场所：公园、景区、游乐场等；运输站点：汽车站、火车站、地铁站、机场等。
技术参数结构：整个产品外形板材采用304不锈钢板材冲压成型，防锈。
外形尺寸：1200*280*980mm包装尺寸：1300*350*1100mm通道宽：600mm通行方式:单向/双向读写方式：IC卡/ID卡/指纹/人脸识别/身份证等工作环境：室内，室外（建议架雨棚）电源:AC170~264V、 50/60HZ工作电压： DC24V工作环境温度：-15℃—75℃相对湿度：小于95%，不凝露通行速度：30人/分钟输入接口：开关信号通信接口：TCP/IP一．设备安装条件及安装位置安装地面基础必须是混凝土结构，保证膨胀螺丝能牢固固定。
如果不具备此条件，请咨询建筑或装修等专业人士，以创造牢固固定闸机的稳定条件，如打桩，铺设钢板等。
设备安装位置确定设备安装位置和闸机占地面积闸机靠墙安装时，需预留100mm距离，以便打开闸机的上盖进行维修和调试。
三辊闸 说明书
三辊闸使用手册目录目录 (2)警告： (3)一、产品概述 (3)二、产品功能介绍 (3)三、产品规格参数 (4)四、设备组成部分 (4)1.位置摆放图 (4)2.机械组成部分 (5)2.1外形结构图 (5)2.2内部结构图 (6)2.3主控部件 (7)2.4选配部件 (7)五、工作原理 (7)1.工作模式 (7)1.1单向认证模式 (7)1.2双向认证模式（默认模式） (8)1.3紧急开模式 (9)1.4紧急关模式 (9)2.指示灯状态 (9)六、注意事项 (10)七、安装调试 (10)1.安装环境和要求 (10)2.设备安装 (10)2.1外壳的固定 (10)2.2外接读卡器等安装 (11)2.3控制器接线说明 (12)3.调试设备 (13)八、常见故障 (14)九、日常维护 (15)警告：安装前请务必阅读本手册，其中包括涉及安全、安装、使用和维护的重要信息。
为了方便阅读，本手册所述内容与安装步骤次序相同。
本手册中未予说明的任何操作都是不允许的；错误的使用可能损坏产品，甚至伤及人和财产。
请妥善保存本手册以备以后使用。
设计和制造，以及本手册都完全遵守现行标准和法规。
安装时必须严格遵守建筑施工标准和电气操作规程进行，尤其是：●开始安装前，检查是否需要另外的设备或材料，以满足特定的需要。
●包装材料的处理必须遵守当地法规。
●请勿改动任何部件，除了本手册中已做了说明的。
未经说明的改动，可能会造成故障。
本公司对由此引起的损坏不承担任何责任。
●建议不要将设备直接安装在露天、潮湿或者腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命（户外使用，必须加防雨设施）。
●请勿将自动部件浸在水或任何其它液体中。
安装时，请确保液体不漏入控制器或其它开放装置。
●如果液体已经溅入自动装置，请立即断开电源并联系本公司的客户服务部门。
●保持远离热源和明火；否则，可能损坏元件、引发故障或其它危险情况。
●控制器电源必须有安全接地。

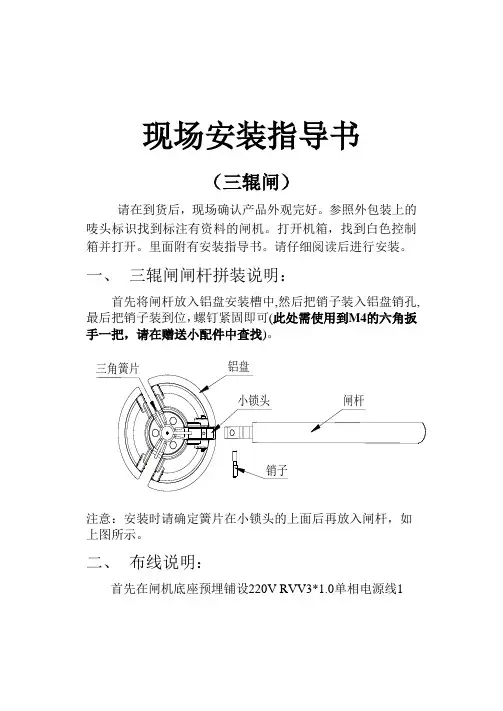

现场安装指导书(三辊闸)
现场安装指导书（三辊闸）请在到货后，现场确认产品外观完好。
参照外包装上的唛头标识找到标注有资料的闸机。
打开机箱，找到白色控制箱并打开。
里面附有安装指导书。
请仔细阅读后进行安装。
一、三辊闸闸杆拼装说明：首先将闸杆放入铝盘安装槽中,然后把销子装入铝盘销孔,最后把销子装到位，螺钉紧固即可(此处需使用到M4的六角扳手一把，请在赠送小配件中查找)。
三角簧片铝盘小锁头闸杆销子注意：安装时请确定簧片在小锁头的上面后再放入闸杆，如上图所示。
二、布线说明：首先在闸机底座预埋铺设220V RVV3*1.0单相电源线1根，设备上装有门禁或消费控制系统及其他控制系统的需根据现场实际情况铺设相关的线材，安全岛通讯线管AC220V电源线管AC220V电源线管通讯线管AC220V电源线管通讯线管三、 设备摆放位置说明：现场施工时，将闸机摆放至安装区域，按事先设计好的顺序正确摆放。
量好每台闸机间的距离（测距时请将杆抬起）。
前后左右相对平行摆放整齐。
然后根据机芯底座孔位做好标记。
四、 设备安装固定方式说明：用膨胀螺丝按下图闸机底座安装尺寸将闸机固定在安全岛上。
M12*100MM膨胀螺丝设备固定底板525#水泥地设备用于户外时，应在设备安装处砌上100mm高左右的水泥安全岛，以便隔潮,同时在设备上方，应装荫棚等挡雨设施。
设备用于室内平整地区时，也可选择使用玻璃胶固定。
具体安装如下图所示：(单位:MM)(适用于：立式三辊闸)(适用于：桥式直角三辊闸)(适用于：桥式圆弧三辊闸与桥式斜角三辊闸)(适用于：桥式八角三辊闸)(适用于：桥式圆角三辊闸)五、维护及保养：1.防潮、防水处理办法：产品用于室外时，闸机必须做好防水处理，固定位置需做安全岛，防止雨水从机箱底部渗入闸机内，上盖缝隙有可能导致雨水进入机箱内部的部位需进行防水处理，防止雨水漏入。
2.防锈处理：闸杆杆头部位为铁质材料，3.机箱上有污渍时需按照机箱纹路用干抹布进行擦拭，不可使用腐蚀性清洁剂，以免对机箱材质和色泽造成不可逆的损害。
《三辊闸系统参数及使用说明》
《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。
2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。
4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。
三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。
《三辊闸系统参数及使用说明》
《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。
2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。
4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。
三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。
闸机培训——宏创威.
1.6 常见故障与排除
1）上电后方向指示器、计数器（选装）等无显示，且不能读卡 该故障主要是设备电源系统有问题，应仔细检查设备主控器的3A保险管是否 损坏，接插件是否有松动，电源线是否有断线等情况。 2）在使用过程中偶尔出现掉杆现象 引起该故障主要有以下二条原因： A 固定脱杆电磁铁的2个M6内六角螺钉松动。对其排除方法为： ①用钥匙打开机箱上盖，
⑥ 、系统控制板 功能：刷卡控制器（中介），于对应的软件联动，控制闸机开闸权限，以及通过 控制板增加一些辅助功能比如LED显示、刷卡抓拍等 常见故障：控制板连不上电脑；授权完以后刷卡不开闸。 解决方法：检查水晶头做的是否有问题（交换机灯正常亮病不代表水晶头没有问题） 然后检查线缆，再检查交换机，最后检查控制板是否有问题。授权开不了 首先检查一下授权是否正确，然后检查发卡器和控制板读出的信息是否一 致，最后在检查控制板是否有损坏。
5）在通行时，通行者只需要轻轻推一下闸杆，而不要在
通行过程中强力推动闸杆运动。
注意：
①有雷电时请勿使用本机，以防损坏闸机； ②应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发 生
1.5 日常维护
1）本设备外壳为不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚 硬物品擦洗外表，以免划伤影响美观，同同时应禁止用水冲洗，以免造成电控系统 短路，而损坏设备； 2）定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件 应及时拧紧，以免长时间运行造成闸机故障； 3）定期检查系统保护地连接处的情况，确保其可靠的接入； 4）定期检查连接线路的接插件与接线点，确保连接可靠。
注意：
①以上所有操作，均应在断电的情况下操作，且应确保系统保护地线正确的接好接 牢； ②当选用的设备用于户外时，应在设备安装外砌上100mm-200mm高的水泥安装平台， 以便隔潮；同时在设备上方，应加装阳棚等遮雨设施，严禁直接将设备安置在露天 环境中使用。
三辊闸使用说明书(A4)
三辊闸使用说明书深圳市嘉讯通电脑技术有限公司机芯三辊闸机芯主要由主轴、电磁铁、齿状凸轮、定位凸轮、行程开关、阻尼器、弹簧、掉杆装置组成。
当三辊闸驱动板（以下称驱动板）接收到开闸信号，其中一路继电器闭合，对应的电磁铁导通，促使锁臂收收缩，解除对齿状凸轮的锁定，这时行人只需轻轻推杆，便可以沿被解除锁定的方向通行。
随着主轴的转动，一旦行程开关碰到螺钉，前者给驱动板一个信号，表明行人已通过，完成此次动作；同时，电磁铁恢复到原始状态，锁臂伸出，定位凸轮、定位杆（包括与之联接的轴承）、阻尼器、弹簧开始工作，缓冲刚才所积累的弹性势能，直到锁臂再次与齿状凸轮作用。
掉杆装置安装在轴承座2＃上，一旦发生断电，闸杆下落，形成透明通道。
下面详细介绍机芯各个部分：锁紧装置棘轮锁臂锁定动作是通过锁臂的头部卡住齿状凸轮组的牙齿而实现的。
作为齿状凸轮组一部分的聚氨脂齿状凸轮减少了锁臂在凸轮齿上动作所产生的噪音。
凸轮的轮廓使得主轴在旋转时有可能每间隔5秒被锁住。
(刷卡不推杆)锁臂通过枢轴安装到底座上，而且可以通过安装在底座上的电磁铁的吸合而摆动。
其中一个电磁铁锁住顺时针方向而另外一个锁住逆时针方向。
电磁铁的励磁导致锁臂移动，与凸轮齿啮合，从而阻止三辊闸朝这个方向旋转。
当电磁铁掉电时，锁臂在弹簧的作用下回到原来位置，卡住凸轮。
反逆转装置反逆转装置的功能是阻止旋转单元进行与原始方向相反的旋转。
也就是说，一旦三杆臂按一个方向转动，这个装置就会阻止它作相反方向的转动。
在图（1）中，锁臂1#在电磁铁的作用下，迅速左移至极限位置，解除对齿状凸轮1#的锁定。
此时锁臂2#主轴定位凸轮轴承座2#轴承座1#弹簧阻尼器行程开关齿状凸轮2#锁臂1#齿状凸轮1#电磁铁定位杆轴承图锁臂螺钉并没有动作，仍然限制了齿状凸轮2#朝相反方向的转动。
定位凸轮定位凸轮是一个具有特殊轮廓的导轨（如图（2））。
在导轨里，距离圆心最短的三个点相互间隔120度，他们对应于三杆的三个栅栏位置。
