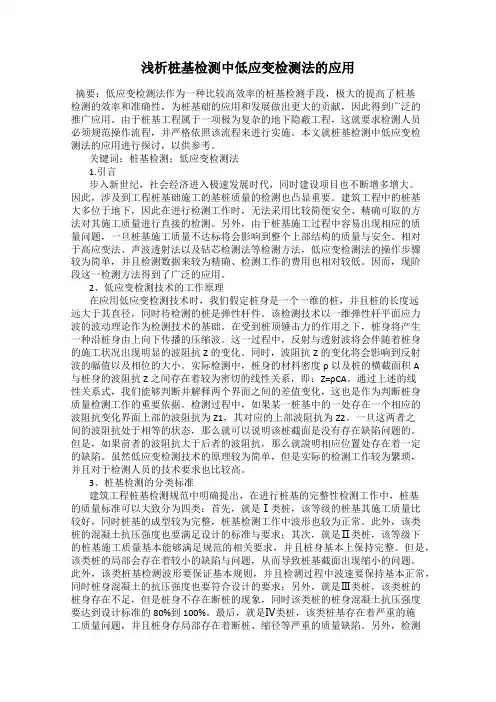

浅析桩基检测中低应变检测法的应用摘要：低应变检测法作为一种比较高效率的桩基检测手段，极大的提高了桩基检测的效率和准确性，为桩基础的应用和发展做出更大的贡献，因此得到广泛的推广应用。
由于桩基工程属于一项极为复杂的地下隐蔽工程，这就要求检测人员必须规范操作流程，并严格依照该流程来进行实施。
本文就桩基检测中低应变检测法的应用进行探讨，以供参考。
关键词：桩基检测；低应变检测法1.引言步入新世纪，社会经济进入极速发展时代，同时建设项目也不断增多增大。
因此，涉及到工程桩基础施工的基桩质量的检测也凸显重要。
建筑工程中的桩基大多位于地下，因此在进行检测工作时，无法采用比较简便安全、精确可取的方法对其施工质量进行直接的检测。
另外，由于桩基施工过程中容易出现相应的质量问题，一旦桩基施工质量不达标将会影响到整个上部结构的质量与安全。
相对于高应变法、声波透射法以及钻芯检测法等检测方法，低应变检测法的操作步骤较为简单，并且检测数据来较为精确、检测工作的费用也相对较低。
因而，现阶段这一检测方法得到了广泛的应用。
2、低应变检测技术的工作原理在应用低应变检测技术时，我们假定桩身是一个一维的桩，并且桩的长度远远大于其直径，同时待检测的桩是弹性杆件。
该检测技术以一维弹性杆平面应力波的波动理论作为检测技术的基础。
在受到桩顶锤击力的作用之下，桩身将产生一种沿桩身由上向下传播的压缩波。
这一过程中，反射与透射波将会伴随着桩身的施工状况出现明显的波阻抗Z的变化。
同时，波阻抗Z的变化将会影响到反射波的幅值以及相位的大小。
实际检测中，桩身的材料密度ρ以及桩的横截面积A与桩身的波阻抗Z之间存在着较为密切的线性关系，即：Z=ρCA。
通过上述的线性关系式，我们能够判断并解释两个界面之间的差值变化，这也是作为判断桩身质量检测工作的重要依据。
检测过程中，如果某一桩基中的一处存在一个相应的波阻抗变化界面上部的波阻抗为Z1，其对应的上部波阻抗为Z2。
一旦这两者之间的波阻抗处于相等的状态，那么就可以说明该桩截面是没有存在缺陷问题的。
低应变法和高应变法在桩基检测中的结合运用及实例分析
低应变法和高应变法在桩基检测中的结合运用及实例分析摘要：随着我国社会经济的进步与发展，城市化进程的加快使我国建筑工程大量增加，在建筑行业中大量使用桩基础，并且得到了较好的应用。
基于此，本文以低应变法和高应变法作为研究对象，通过当前建筑工程中桩基检测中存在的问题进行分析，分别从低应变法和高应变法两方面详细阐述各自的实际概况和基本使用步骤，并结合实例分析低应变法和高应变法在桩基检测中的运用分析，从而保障工程的质量，提高工程施工的效率。
关键词；低应变法；高应变法；桩基检测引言建筑工程施工中，桩基作为建筑结构物中重要的组成部分，起到承重的作用，桩基质量的好与坏会直接关系到建筑结构物使用的时间与安全性能，桩基在建筑工程中是一项比较隐蔽的工程，经常受到水文或者地质情况的影响，因此，结合实际情况分析，采用低应变法和高应变法进行桩基检测，根据检测的结果采取积极的解决措施，从而保证建筑工程施工安全。
1.建筑工程中桩基检测存在的问题研究当前建筑工程施工中，桩基工程检测工作存在以下几点问题：（1）建筑桩基工程质量检测报告不够规范，呈现的内容不够详细，报告形式不符合国家的要求，因为建筑工程的桩基检测报告会反映出很多与工程实际有关的信息，关系到桩基的质量与建筑的实际安全情况。
部分质检人员在编写桩基检测报告时只为了走形式，报告较为简单，数据的准确性无法保证，导致相关质检部门无法根据桩基质检报告的结果，对该工程的桩基检测情况进行科学评估。
（2）桩基工程质量检测市场运行机制存在问题，运行系统不够标准，我国近些年来颁布了多个质检测量规范标准，但是依旧有不具备检测能力的企业和单位由于利益的原因，没有根据国家的标准进行桩基检测，导致工程完成桩基步骤后却存在安全隐患。
（3）相关质检人员的专业水平和素质比较低，我国地大物博，各个地区之间有着不同的水文与地质情况，建筑工程施工中，桩基工程的技术和工艺较为复杂，因此桩基检测就必须要有较高的检测水平，但是部分质检人员不具备扎实的理论经验基础，也没有足够的桩基检测水平，质检过程中只是敷衍了事，桩基检测的质量无法保证，从而影响工程的实际施工质量[1]。
考虑软化效应的桩侧非线性荷载传递模型
考虑软化效应的桩侧非线性荷载传递模型周恒【摘要】Based on the existing load transfer model,the paper points out the simplified non-linear load transfer model of the single pile,intro-duces the model,adopts the matrix displacement method to program,calculates the site pile trials,and indicates the better consistency can be found in the comparison of the calculation result and site observatory data.%在现有荷载传递模型的基础上，提出了单桩简化的非线性荷载传递模型，并介绍了该模型的特点，采用矩阵位移法进行程序编写，计算了某工程现场试桩试验，将计算结果和现场观测数据进行对比，发现能够较好的吻合。
【期刊名称】《山西建筑》【年(卷),期】2016(042)009【总页数】2页(P79-80)【关键词】桩基础;荷载传递模型;承载力;位移【作者】周恒【作者单位】同济大学，上海 200092【正文语种】中文【中图分类】TU473.1单桩竖向极限承载力和沉降的确定是桩基础设计的重要内容。
荷载传递法计算过程相对简便，能较好的反映桩土间的非线性关系和适应复杂地层的特点，更易于被工程界所接受。
荷载传递法能否成功的关键在于传递函数的确定和模型求解。
国内外学者也已经围绕传递函数展开了丰富的研究工作，提出了一系列荷载传递函数模型，比如多折线函数、双曲线函数、抛物线函数、指数函数等。
为了考虑应力应变的非线性关系，桩侧和桩端的荷载传递函数常常被认为是双曲线关系［1］，并且在部分情况下与实际的吻合程度也很好，但是在现场试验中桩侧摩阻力的发挥经常出现软化效应［2］。
低应变法在模型桩(尼龙棒)中的应用
低应变法在模型桩（尼龙棒）中的应用摘要：通过低应变法在模型桩（尼龙棒）中的应用，介绍低应变法一维线弹性杆的基本原理，并结合实测模型桩（尼龙棒）的曲线分析，进一步证实低应变法在实际工程检测应用中的重要性，为真实、准确、可靠的反映桩基工程质量提供有力依据。
关键词：低应变法，模型桩（尼龙棒），桩身完整性，工程应用。
1引言随着城市化步伐加快，各行业人才涌入城市工作与生活，伴随而来的居住问题渐渐显现，而城市土地资源有限，高楼林立成为城市独特风景线。
鉴于苏南地区的地质情况和高层建筑的普及程度，桩基工程应用的非常普通，且体量越来越大，因而桩基工程的质量问题尤为重要，影响整栋建筑物的安全性，且桩基工程属于”隐蔽工程”，一旦发生质量问题将无法修复，会危及生命和财产安全，所以桩基工程检测技术成为了工程建设领域中的一个重要环节，而低应变法就是其中的一项重要检测技术。
低应变法原理可靠、操作简便，具有桩基工程普查的功能，为真实、准确、可靠的反映桩基工程质量提供了有力证据。
2低应变法的基本概念和适用范围（1）低应变法基本概念采用低能量瞬态或稳态方式在桩顶部激振，实测桩顶部的速度时程曲线，通过波动理论的时域分析，对桩身完整性进行判定的检测方法称为低应变法。
（2）低应变法适用范围低应变法适用于检测混凝土桩的桩身缺陷程度及其位置，判定桩身完整性类别。
不适用于薄壁钢管桩、大直径现浇薄壁混凝土管桩和H型钢桩。
3 低应变法的检测依据现行有效的低应变法检测依据为《建筑基桩检测技术规范》（JGJ106-2014）4低应变法基本原理（1）低应变法的理论依据建立在一维线弹性杆件模型基础上，通过一维波动理论分析来判定桩身完整性，因此受检对象必需要满足以下几个必要条件：桩身横截面宜基本规则；桩身材料介质均匀且连续；应力波在桩身中传播时平截面假设成立；瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比不宜小于10。
由一维波动理论可知，桩身阻抗与桩身横向截面积、材料密度和弹性模量有关，其基本公式如下：Z=EA/ c=ρcA公式中各项参数含义：Z—桩的广义波阻抗（N.s/m）；A—桩的横向截面积（m2）；c—桩的声波波速（m/s）；E—桩的弹性模量（N /m2）；（2）低应变法用于放在空气中的自由杆件时，不需要考虑桩周的相应约束VT=VI[2A1/（A1+A2）]VR=-VI[（A2-A1）/（A1+A2）]当桩身截面基本均匀，截面没有发生变化时：A1=A2，Z1=Z2，此时VT=VI、VR=0；桩身不产生反射波，入射波以不变的速度和方向向下传播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

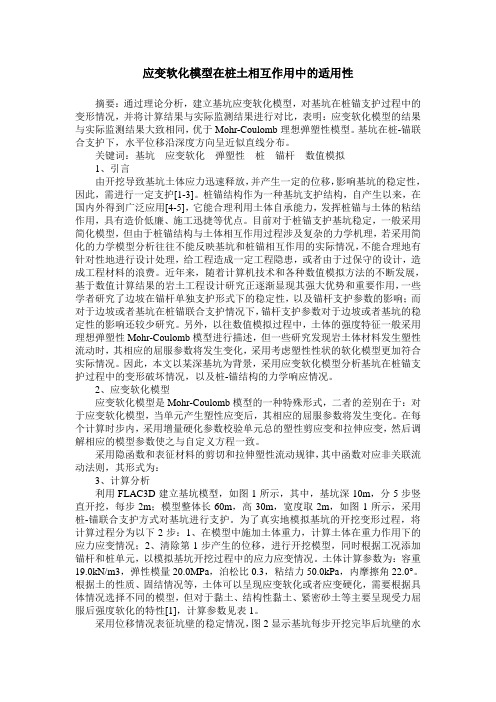

应变软化模型在桩土相互作用中的适用性摘要：通过理论分析，建立基坑应变软化模型，对基坑在桩锚支护过程中的变形情况，并将计算结果与实际监测结果进行对比，表明：应变软化模型的结果与实际监测结果大致相同，优于
mohr-coulomb理想弹塑性模型。
基坑在桩-锚联合支护下，水平位移沿深度方向呈近似直线分布。
关键词：基坑应变软化弹塑性桩锚杆数值模拟
1、引言
由开挖导致基坑土体应力迅速释放，并产生一定的位移，影响基坑的稳定性，因此，需进行一定支护[1-3]。
桩锚结构作为一种基坑支护结构，自产生以来，在国内外得到广泛应用[4-5]，它能合理利用土体自承能力，发挥桩锚与土体的粘结作用，具有造价低廉、施工迅捷等优点。
目前对于桩锚支护基坑稳定，一般采用简化模型，但由于桩锚结构与土体相互作用过程涉及复杂的力学机理，若采用简化的力学模型分析往往不能反映基坑和桩锚相互作用的
实际情况，不能合理地有针对性地进行设计处理，给工程造成一定工程隐患，或者由于过保守的设计，造成工程材料的浪费。
近年来，随着计算机技术和各种数值模拟方法的不断发展，基于数值计算结果的岩土工程设计研究正逐渐显现其强大优势和重要作用，一些学者研究了边坡在锚杆单独支护形式下的稳定性，以及锚杆支护参数的影响；而对于边坡或者基坑在桩锚联合支护情况下，锚杆支护参数对于边坡或者基坑的稳定性的影响还较少研究。
另外，以往数值
模拟过程中，土体的强度特征一般采用理想弹塑性mohr-coulomb
模型进行描述，但一些研究发现岩土体材料发生塑性流动时，其相应的屈服参数将发生变化，采用考虑塑性性状的软化模型更加符合实际情况。
因此，本文以某深基坑为背景，采用应变软化模型分析基坑在桩锚支护过程中的变形破坏情况，以及桩-锚结构的力学响应情况。
2、应变软化模型
应变软化模型是mohr-coulomb模型的一种特殊形式，二者的差别在于：对于应变软化模型，当单元产生塑性应变后，其相应的屈服参数将发生变化。
在每个计算时步内，采用增量硬化参数校验单元总的塑性剪应变和拉伸应变，然后调解相应的模型参数使之与自定义方程一致。
采用隐函数和表征材料的剪切和拉伸塑性流动规律，其中函数对应非关联流动法则，其形式为：
3、计算分析
利用flac3d建立基坑模型，如图1所示，其中，基坑深10m，分5步竖直开挖，每步2m；模型整体长60m，高30m，宽度取2m，如图1所示，采用桩-锚联合支护方式对基坑进行支护。
为了真实地模拟基坑的开挖变形过程，将计算过程分为以下2步：1、在模型中施加土体重力，计算土体在重力作用下的应力应变情况；2、清除第1步产生的位移，进行开挖模型，同时根据工况添加锚杆和桩单元，以模拟基坑开挖过程中的应力应变情况。
土体计算参数为：
容重19.0kn/m3，弹性模量20.0mpa，泊松比0.3，粘结力50.0kpa，内摩擦角22.0°。
根据土的性质、固结情况等，土体可以呈现应变软化或者应变硬化，需要根据具体情况选择不同的模型，但对于黏土、结构性黏土、紧密砂土等主要呈现受力屈服后强度软化的特性[1]，计算参数见表1。
采用位移情况表征坑壁的稳定情况，图2显示基坑每步开挖完毕后坑壁的水平位移与实际监测结果的对比，即位移的静态情况。
通过现场监测得到相应监测点位移，并连成曲线如图2，可见，基坑开挖完毕后的现场实际监测位移值，与本文数值计算得到的位移值趋势一致，差别较小，从而说明了本文模拟的正确性；并且应变软化模型得到的结果比mohr-coulomb理想弹塑性模型得到的结果更加接近实际监测结果，说明了应变软化模型的优越性。
另外，从图中还可看出，基坑在桩-锚联合支护下，水平位移沿深度方向呈近似直线分布，最大位移发生在基坑底部。
随着基坑开挖深度的增加，相应坑壁的水平位移也逐渐增大。
4、结语
现场实际监测位移值与本文应变软化数值计算模型得到的位移值趋势一致，差别较小，验证了模拟的正确性，并且优于
mohr-coulomb理想弹塑性模型。
基坑在桩-锚联合支护下，水平位移沿深度方向呈近似直线分布。
侧壁水平位移在开挖过程中，各测点的位移逐渐增大。
参考文献
[1]卢敦华，王星华.基于应变软化模型的深基坑土钉加固分析[j].解放军理工大学学报，2009，10（1）：61-66.
[2]屠毓敏，阮长青，赵向前等.温州大剧院深基坑支护技术[j].岩土工程学报，2006，28（1）：59-62.
[3]孙铁成，张明聚，杨茜.深基坑复合土钉支护模型试验研究[j].岩石力学与工程学报，2004，23（15）：2385-2392.
[4]张凡，段建立，谭跃虎.复合土钉支护工作性能的现场测试研究[j].建筑技术，2003，34（2）：104-105.
[5]林杭，曹平，宫凤强.位移突变判据中监测点的位置和位移方式分析[j].岩土工程学报，2007，29（9）：1433-1438.。
