上海市2019届中考物理一模试卷分类汇编：故障电路_含答案
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S
两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则
____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
图8
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）C
A．若电流表的示数变大，则电灯L短路
B．若电压表的示数变大，则电灯L短路
C．若电压表的示数变大，则电阻R断路
D．若电流表的示数变大，则电阻R断路
浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．
7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）C
A．R1断路 B．R2断路 C．R1短路 D．R2短路
虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．
①三个电表中一定有示数的电表是表．
②若两个电表有示数，则故障可能是．（请将所有的情况写完整）
崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．
（1）电路中的故障可能是；
（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．
故答案为：（1）R2开路或R2短路；（2）R2短路．
松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．
①电路中的故障可能是；
②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．
徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为
使引爆装置不能引爆，拆弹专家应该（）C
A．用一根导线使电键S1短路
B．用一根导线使电键S2短路
C．断开电键S1
D．断开电键S2
徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
①电路中的故障可能是
②在原故障电路中，将电压表改接在R2两端，请判断能否进一步确定故障所在，并说明理
由。
R1
R2
杨浦：18. 图10所示的电路中，电源电压保持不变。
已知灯L、电阻R出现了故障，闭合电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是_______________表。
②若有一个电表的示数没有发生变化，则故障可能是_______________（写出所有可能故障）。
奉贤：7．如图3所示，电源电压保持不变，故障只发生在R1或R2处。
电键S闭合后，有一个电表的指针没
有发生偏转。
接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的
位置均没有变化，则故障可能是（） B A．电阻R2短路
B．电阻R2断路
C．变阻器R1短路
D．变阻器R1断路。
2019年上海市闵行区中考物理一模试卷及答案
2019年上海市闵行区中考物理一模试卷一、选择题（共20分）1．（3分）下列器材或装置中，属于连通器的是（）A．船闸B．注射器C．吸盘D．密度计2．（3分）下列单位中，属于电能单位的是（）A．安培B．伏特C．瓦特D．千瓦时3．（3分）滑雪板底板较宽是为了（）A．增大对雪地的压强B．减小对雪地的压强C．增大对雪地的压力D．减小对雪地的压力4．（3分）在图的电路中，能正确测出灯L1两端电压的是（）A．B．C．D．5．（3分）将小灯L1、L2接入电路后，灯L1、L2的功率分别为P1、P2．已知P1＜P2，下列判断中正确的是（）A．若两灯串联，则L1的电流较小B．若两灯串联，则L1的电阻较小C．若两灯并联，则L1的电流较大D．若两灯并联，则L1的电阻较小6．（3分）如图，AC、DF分别是直径、长度均相同的康铜合金丝和镍铬合金丝，B、E是各自的中点。
分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系（）A．电压B．电流C．长度D．材料7．（3分）某同学比较“测物质密度”和“探究物质质量与体积关系”两个实验后，认为①所测的物理量相同②测量的工具相同③需多次测量的目的不同。
他的判断正确的是（）A．①②B．②和③C．①和③D．①、②和③8．（3分）小敏将装满水的溢水杯放在水平地面上，用细线系住某物块并将其缓慢浸入水中，如图，物块始终不与溢水杯接触。
则下列判断正确的是（）A．水对杯底压力变化量等于物块所受的浮力B．杯对地面的压力变化量等于溢出水的重力C．水对杯底压强变化量等于杯对地面的压强变化量D．水对杯底压强变化量小于杯对地面的压强变化量9．（3分）如图电路中，电源电压为4伏。
现有如下两种操作（）①将滑动变阻器滑片向右移；②用6伏的电源替换原来的电源。
其中可以使电压表V1示数与V2示数的比值变大的操作A．①②都不行B．①②都可行C．只有①可行D．只有②可行10．（3分）两个相同的柱形容器中分别盛有甲、乙两种液体，将两个相同的U形管压强计的金属盒分别放入液体中，U形管内液面的高度差△H0相同，如图，此时两容器内液面相平。
上海市徐汇区2019届九年级中考一模物理试卷带讲解
R1＝ ＝ ＝10Ω；
（2）R1的电功率：
P1＝U1I＝1V×0.1A＝0.1W；
（3）设电源电压为U，根据串联电路的规律，当电阻R1两端的电压分别为U0、5U0，由欧姆定律可得，通过电路的电流分别为I1＝ 、I2＝ ，由串联电路电压的规律，变阻器的电压分别为U﹣U0，U﹣5U0，
故选C．
3.将一根铜导线拉长，变大的是它的
A.质量B.电阻C.密度D.横截面积
B
【详解】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，故A错误；
B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，故B正确；
C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，故C错误；
（）
【详解】电压表测电阻两端电压，则电压表应与电阻并联，由图知，左右两个空缺处不可能是电压表，则电压表应在中间的空缺处；由图知，电阻和灯泡串联，电压表并联在电阻两端，左边空缺处的元件串联在电路中，所以左边空缺处应该是电流表，右边空缺处应该是电源，且电源的正极朝上，才能满足电流方向．如图所示：
四、计算题
D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，故D错误；
故选B．
4.轮船从大海驶入黄浦江，所受的浮力将
A.增大B.减小C.不变D.无法确定
C
【详解】轮船从大海驶入黄浦江，因轮船始终处于漂浮状态，漂浮时浮力等于其重力，轮船的重力不变，则所受的浮力是不变的；
故选C．
故选A．
7.教室里空气的质量最接近（空气密度约为1.29千克/米3）
A. 1千克B. 10千克
C. 100千克D. 1000千克

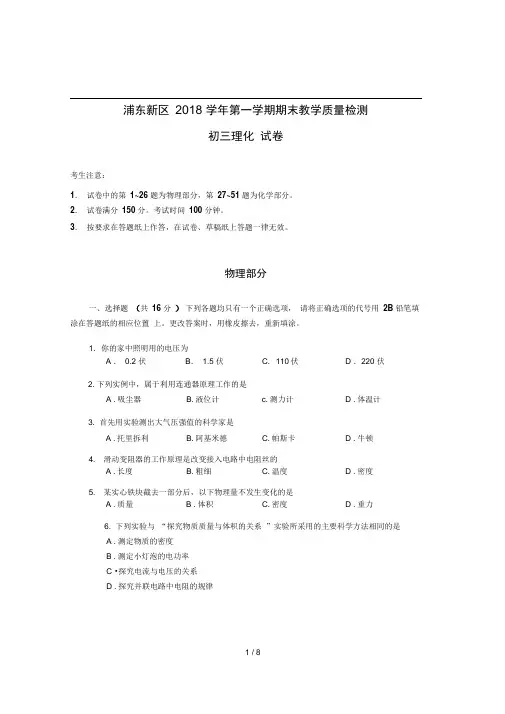

上海市浦东区2019年初三物理一模卷(含答案)
浦东新区2018 学年第一学期期末教学质量检测初三理化试卷考生注意：1．试卷中的第1~26 题为物理部分，第27~51 题为化学部分。
2．试卷满分150 分。
考试时间100 分钟。
3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。
物理部分一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上。
更改答案时，用橡皮擦去，重新填涂。
1．你的家中照明用的电压为A ．0.2 伏B．1.5 伏C. 110伏 D ．220 伏2.下列实例中，属于利用连通器原理工作的是A .吸尘器B.液位计c.测力计 D .体温计3. 首先用实验测出大气压强值的科学家是A .托里拆利B.阿基米德C.帕斯卡 D .牛顿4. 滑动变阻器的工作原理是改变接入电路中电阻丝的A .长度B.粗细C.温度 D .密度5. 某实心铁块截去一部分后，以下物理量不发生变化的是A .质量B .体积C.密度 D .重力6. 下列实验与“探究物质质量与体积的关系”实验所采用的主要科学方法相同的是A .测定物质的密度B .测定小灯泡的电功率C •探究电流与电压的关系D .探究并联电路中电阻的规律7 •甲乙两个轻质圆柱形容器 (S 甲＞S 乙)置于水平地面，容器中分别盛有相等质量的不同液 体，如图1所示，以下判断中正确的是A .两种液体的密度相等B •液体对容器底部的压力相等C •液体对容器底部的压强相等D •容器对水平地面的压强相等8 •图2所示的电路中，当电键闭合后，以下做法中能使电流表 的是 A •将电源电压升高 B •将电源电压降低 C .将滑片P 向左移动 D .将滑片P 向右移动二、填空题(共26分)请将结果填入答题纸的相应位置。
9 •教室里的日光灯和电风扇是 (1)(选填 串联”或 并联”连接的，它们工作时消耗的是 ⑵ 能，可用 ⑶表直接测量。
10.著名的 ⑷实验向人们展示了大气压的存在； 海拔高度越高，大气压越(5)。
中考物理一模试题分类汇编——家庭电路故障的分析问题综合附答案
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
上海中考物理电路故障专题汇编
上海中考物理电路故障专题汇编电路故障压轴专题例题：（☆☆☆）在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 若电压表V示数变大，一定是电阻R1断路。
B 若电流表A示数变小，一定是电阻R2断路。
C 若两个电表的示数都变小，一定是电阻R1短路。
D 若两个电表的示数都变大，一定是电阻R2短路。
例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（）A．小灯L短路，电流表示数变大C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上。
现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路B．若电压表无示数，则一定是L短路C．若电压表有示数，则一定是R短路D．若电压表有示数，则一定是L断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。
现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯A．L1断路（）B．L1短路C．L2断路D．L2短路例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表指针位置发生变化，灯L短路。
2023年上海市15区物理中考一模分类汇编专题4-故障电路含答案
2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。
闭合开关S ，发现只有一个电表的示数发生变化。
已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。
根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。
（16）。
3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。
（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。
（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。
闭合开关S ，两电表中至少有一个电表示数会发生变化。
若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。
_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。
电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。
若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。
（16）②写出判断理由。
（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。
闭合开关S ，电路正常工作。
一段时间后，观察到电流表的示数突然变大。
电路中仅有一处故障，且只发生在电阻R 1或R 2上。
上海市2017~2019年中考物理真题分类汇编七：电路 电流 电压 电阻(含解析)
电路 电流 电压 电阻一、填空题1．（2019黄浦二模）在电路中导体接通电源后，自由电荷在导体中定向移动形成电流。
对电流的形成过程，人们通常用图4（a ）所示水流的形成过程来类比。
图4（a ）中阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。
请类比分析图4（b ）中电流形成，小灯发光的过程。
【答案】电键闭合电源接通，小灯两端形成电压，在电压作用下导体中的自由电荷定向移动，这些定向移动的自由电荷便在导体中形成电流，小灯发光。
【解析】阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，对水轮机做功，使之转动。
与水轮机的转动相似，在电路中，当电键闭合电源接通后，小灯两端形成电压，在电压作用下导体中的自由电荷定向移动，这些定向移动的自由电荷便在导体中形成电流，小灯发光。
2．（2018青浦一模）一节新干电池的电压为______伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带______电（选填“正”或“负”），其定向移动方向与电路中的电流方向_______（选填“一致”或“相反”）。
【答案】（1）1.5；（2）负；（3）相反。
【解析】一节新干电池的电压为1.5伏；自由电子带负电，因为物理学规定把正电荷定向移动的方向规定为电流的方向，所以自由电子定向移动的方向与电流方向相反。
（a ） （b ）图4 AB 水渠 水轮机 闸门 甲乙 电池 小灯 电键 CD3．（2017浦东新区一模）导体两端的电压是导体中自由电荷做 移动的原因。
物理学规定电流是从电源的 ____极流出的。
【答案】定向；正。
【解析】导体两端的电压是导体中自由电荷做定向移动形成电流的原因；物理学规定电流是从电源的正极流出，通过用电器回到电源负极的。
4．（2019宝山一模）上海地区家用照明电路的电压为____伏。
电视机与电热水壶是_____的（选填“串联”或“并联”），它们正常工作时，通过电视机的电流______通过电热水壶的电流（选填“大于”、“等于”或“小于”）。
2019年上海市金山区中考一模物理试卷带讲解
6.用50牛的水平力把重30牛的正方体木块紧压在竖直墙壁上，如图所示，这时木块对墙壁的压力为
A. 20牛B. 30牛C. 50牛D. 80牛
C
【分析】对木块进行正确的受力分析，找准平衡力，然后根据二力平衡的条件和相互作用力得到木块对墙壁的压力．
【详解】用50N的水平力把重30N的木块紧压在竖直墙壁上，此木块处于平衡状态，受到平衡力的作用．水平方向上的平衡力是对木块的压力和墙壁对木块的支持力，根据二力平衡的条件可知墙壁对木块的支持力是50N，根据力的作用相互性可知木块对墙壁的压力为50N．
【详解】分析电路图，开关S闭合，电阻和灯泡串联，电压表测量R两端 电压，电流表测量通过电路的电流；
如果灯泡断路，不能发光，电路其它部分也断路，所以电流表、电压表都无示数，两个电表示数均变小；
如果灯泡短路，不能发光，电压表测量电源电压，电压表的示数变大，电流表测量通过电阻的电流，原来电流表的示数 ，后来电流表的示数 ，电源电压U不变， ，所以灯泡短路时电流表的示数变大，两个电表示数均变大；
①.小于②.等于③.大于
【分析】影响电阻大小的因素有：导体的材料、长度和横截面积；串联电路中各处电流都相等；当两个电阻并联时，电阻两端的电压相等，根据欧姆定律得到通过两根导线的电流大小关系．
【详解】因为甲、乙两导线材料相同、长度相同，甲的横截面积大于乙的横截面积，即甲导线比乙导线粗，所以甲的电阻小于乙的电阻；若将它们串联后接入电路，串联电路的电流相等，通过甲导线的电流等于通过乙导线的电流；若将它们并联后接入电路，它们两端的电压相等，甲的电阻小于乙的电阻，根据 可知通过甲导线的电流大于乙导线的电流．
故选C．
7.质量相等的均匀的实心铅球、铜球、铁球、铝球（ ），体积最小的是
2019年上海市中考物理试题试卷含答案解析(原卷+解析)
上海市2019年中考物理试卷一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂．1．（2分）一节新干电池的电压为（）A．1.5伏B．24伏C．110伏D．220伏2．（2分）听音能辨人，主要是依据不同人的讲话声具有不同的（）A．响度B．音调C．音色D．振幅3．（2分）首先发现电流磁效应的物理学家是（）A．牛顿B．欧姆C．安培D．奥斯特4．（2分）原子核中带正电的粒子是（）A．原子B．质子C．中子D．电子5．（2分）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．（2分）两个质量相同的不同物质，吸收相同的热量，下列说法中正确的是（）A．比热容大的物质升高温度较小B．比热容小的物质升高温度较小C．比热容大的物质升高温度较大D．升高温度相同，与比热容大小无关7．（2分）甲、乙两车分别在同一直线上的M、N两点（M、N间距为20米），同时相向做匀速直线运动，它们的图象分别如图（a）和（b）所示。
若甲、乙的速度分别为v甲、v乙，经过t秒，甲、乙相距10米。
则（）A．v甲＜v乙，t一定为10秒B．v甲＜v乙，t可能为30秒C．v甲＝v乙，t可能为10秒D．v甲＝v乙，t可能为30秒8．（2分）如图所示，均匀长方体甲、乙放在水平地面上，甲、乙的底面积分别为S、S'（S＞S'），此时它们对地面的压强相等。
现将甲、乙顺时针旋转90°后，甲、乙的底面积分别为S'、S，关于此时甲、乙对地面的压强p甲、p乙和对地面的压强变化△p甲、△p乙的大小关系，下列判断正确的是（）A．p甲＜p乙，△p甲＞△p乙B．p甲＜p乙，△p甲＜△p乙C．p甲＞p乙，△p甲＞△p乙D．p甲＞p乙，△p甲＜△p乙二、解答题（共2小题，满分6分）9．（3分）在如图所示的电路中，电源电压为U0，且保持不变。
2019年上海市金山区中考一模物理试卷(含答案解析)
2019年上海市金山区中考一模物理试卷一、单选题1．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（）A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：12．如图所示，一鸡蛋在盐水中处于静止状态，后用手指将鸡蛋向下按压一下松手后，（若盐水足够深）下列说法正确的是A．鸡蛋向下加速运动，受到盐水的压强变大，受到盐水的浮力变小B．鸡蛋向下做减速运动直至停止，鸡蛋受到盐水的压强变大，受到盐水的浮力不变C．鸡蛋先向下、后向上运动并回到原位，鸡蛋受到盐水的压强、浮力先变大后变小D．鸡蛋始终向下做匀速直线运动，鸡蛋受到盐水的压强变大，受到盐水的浮力不变3．合唱队的“高声部、低声部”中的“高、低”是指声音A．响度B．音调C．音色D．音量4．关于家庭电路和安全用电，下列说法正确的是（）A．开关要串联在火线和电灯之间B．使用测电笔辨别火线时，手接触笔尖金属体C．三孔插座有时不需要接地D．发现有人触电后，立即用手把触电人拉离电线5．关于家庭用电及安全常识．下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施6．“影”是我们日常生活中常见的光现象，如：①作光学游戏形成的“手影”；②湖岸景色在水中形成的“倒影”；③民间皮影戏的“皮影”；④旅游时的“摄影”等．以下列出的“影”与物理知识对应关系都正确的是A．成实像的是③④ B．成虚像的是①④C．属于光的反射现象的是② D．利用光的直线传播特点的是①②③7．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，则从侧面看（）A．镜子比较亮，它发生了镜面反射B．镜子比较暗，它发生了镜面反射C．白纸比较亮，它发生了镜面反射D．白纸比较暗，它发生了漫反射8．电视节目中我们看到“特斯拉线圈”表演，表演者通过有关设备造出人工闪电，放出美妙的电火花．以下说法错误的是（）A．表演者与“特斯拉线圈”构成了闭合回路B．表演者是在安全电压状态下演出的C．表演者的防护服里有金属丝，电流只是经过金属丝D．表演时发生了电能向光能、热能的转化二、填空题9．水面下某处的压强为9.8×103帕，它表示该处每平方米面积上受到水的_____为9.8×103牛；该处的深度为_____米；若深度增加，则水的压强将_____（选填“变大”、“不变”或“变小”）．10．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上________电荷，互相________的缘故．11．置于水平桌面上的容器底部放有一个边长为10cm，密度为0.9×103kg/m3的正方体物块，如图1所示，此时物块对容器底的压强为_____Pa，当逐渐向容器内倒入某种液体（物块与容器底未紧密接触，液体未溢出），记录物块所受浮力F浮与容器内液体的深度h关系如图2所示，则液体密度为_____kg/m3；当h＝10cm时，物块处于_____（选填“漂浮”、“悬浮”或“沉底”）状态。
