桥管吊装方案
2024年桥梁吊装安全方案
2024年桥梁吊装安全方案
在进行桥梁吊装作业时，为了保证作业安全，必须严格遵守相关规定和安全操作程序。
一、施工前应对工地进行全面的安全检查，确保吊装设备完好无损，工地环境整洁有序。
施工人员应经过专业培训，并按照规定佩戴好安全帽、安全带等防护装备，确保人员安全。
二、在吊装作业中，吊装人员应保持高度集中，清楚各自职责分工，相互协调配合，确保沟通无误。
吊装人员应严格遵守指挥信号，对指令及时响应，不得擅自行动，以免造成意外事故。
三、在吊装作业中，应根据实际情况选择合适的吊装方案和工艺，确保吊装过程稳定、安全。
吊装作业时，应注意控制超载情况，避免对吊装设备造成损坏或对人员造成伤害。
四、吊装过程中，应及时对吊装设备进行检查和保养，确保设备运行正常，避免发生设备故障。
吊装人员应随时关注作业环境变化，及时调整吊装方案和措施，保证作业顺利进行。
五、吊装完成后，应对吊装设备进行清洁和维护，确保设备的长期使用性能和寿命。
同时，应对作业区域进行清理，确保工地环境整洁有序，避免发生潜在安全隐患。
总之，严格遵守各项规定和操作程序，加强安全意识和技术培训，是保证桥梁吊装作业安全的关键。
只有做到以上方面，才能有效降低事故发生的风险，确保桥梁吊装工作的顺利实施。
桥梁工程吊装施工方案
桥梁工程吊装施工方案一、工程概述这是一座跨江大桥，全长3.2公里，桥面宽度为30米，双向六车道。
桥梁主体采用预应力混凝土连续箱梁，共有30个节段，每个节段重达400吨。
吊装工程是桥梁施工中的关键环节，我们需要确保每个环节的顺利进行。
二、吊装设备选择1.吊车：选用500吨级汽车吊，具备足够的起重能力，确保吊装过程中安全稳定。
2.拖车：选用重型平板拖车，用于运输箱梁。
3.辅助设备：包括千斤顶、手动葫芦、钢丝绳等，用于调整箱梁位置和固定。
三、吊装施工流程1.准备工作：对吊车、拖车等设备进行检查，确保设备性能良好；对施工现场进行清理，确保作业面积足够大；对施工人员进行安全教育和技术交底。
2.箱梁运输：将箱梁用拖车运输至施工现场，注意保持箱梁的平衡，避免在运输过程中产生裂缝。
3.吊车就位：将吊车停在箱梁正上方，调整吊车支腿，确保吊车稳定。
4.吊装作业：（1）用钢丝绳将箱梁固定在吊车上，注意钢丝绳的捆绑位置和紧度，确保吊装过程中箱梁不会滑动。
（2）启动吊车，将箱梁缓慢提升至预定高度。
（3）指挥拖车驾驶员将拖车驶出，避免与吊车发生碰撞。
（4）将箱梁缓慢放置在预定位置，注意调整箱梁的方向和位置，使其与预埋件对准。
5.箱梁固定：使用千斤顶将箱梁调整至设计高程，然后用混凝土浇筑固定。
四、安全措施1.吊装作业前，对吊车、拖车等设备进行检查，确保设备性能良好。
2.吊装过程中，严禁非作业人员进入施工现场，确保作业安全。
3.吊车驾驶员和指挥人员要密切配合，确保吊装过程顺利进行。
4.施工现场设置安全警示标志，提醒作业人员注意安全。
5.遇到恶劣天气，暂停吊装作业，确保人员安全。
五、施工难点及解决方案1.难点：箱梁重量大，吊车负荷重，对吊车稳定性要求高。
解决方案：选用500吨级汽车吊，确保吊车稳定；在吊车支腿下铺设钢板，增加支撑面积。
2.难点：箱梁运输过程中，容易产生裂缝。
解决方案：选用专业运输队伍，确保运输过程中箱梁平衡；对箱梁进行加固处理。
桥梁运输及吊装安全专项方案
桥梁运输及吊装安全专项方案目录一、项目概述 (2)二、安全管理目标及原则 (2)三、前期准备与计划安排 (3)3.1 现场勘察与评估 (5)3.2 制定运输及吊装方案 (5)3.3 人员培训与资质认证 (6)四、桥梁运输安全方案 (7)4.1 运输工具选择及检查 (8)4.2 货物固定与防护 (9)4.3 运输路线规划与风险控制 (10)五、桥梁吊装安全方案 (12)5.1 吊装设备及工具选择 (13)5.2 吊装作业流程设计 (14)5.3 吊装过程中的安全防护措施 (16)六、安全技术保障措施 (17)6.1 现场安全管理制度 (18)6.2 安全防护设施及用品配置 (19)6.3 应急处理预案及演练安排 (20)七、风险评估与隐患排查治理 (22)7.1 安全风险评估方法 (23)7.2 风险隐患排查整改措施 (24)7.3 监控与报告机制建立 (25)八、验收与后期管理要求 (26)8.1 运输及吊装任务验收标准 (27)8.2 后期维护保养管理要求 (28)8.3 经验总结与持续改进计划 (29)一、项目概述本项目旨在确保桥梁运输及吊装过程的安全性，通过实施一系列专项措施，降低安全事故发生的概率，保障人员和设备的安全。
项目将针对桥梁施工过程中的关键环节进行细致的风险评估，并制定相应的安全防范措施。
我们将对施工人员进行全面的安全教育和培训，提高他们的安全意识和操作技能，确保桥梁运输及吊装工作的顺利进行。
本项目的实施还将充分考虑环境保护和文明施工的要求，采取有效措施减少施工对周边环境的影响，保持施工现场的整洁有序。
通过科学合理的施工组织设计和安全管理体系的建立，我们将努力实现桥梁运输及吊装工作的安全、高效、优质完成，为桥梁工程的顺利实施提供有力保障。
二、安全管理目标及原则严格遵守国家和地方有关桥梁运输及吊装的法律法规，确保作业人员具备相应的资质和技能。
建立健全桥梁运输及吊装的安全管理制度，明确各级管理人员的职责和权限，确保安全生产责任落实到位。

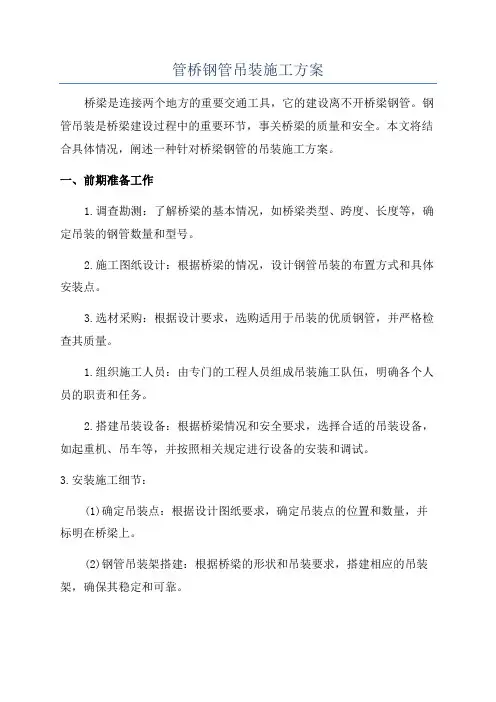

管桥钢管吊装施工方案
管桥钢管吊装施工方案桥梁是连接两个地方的重要交通工具，它的建设离不开桥梁钢管。
钢管吊装是桥梁建设过程中的重要环节，事关桥梁的质量和安全。
本文将结合具体情况，阐述一种针对桥梁钢管的吊装施工方案。
一、前期准备工作1.调查勘测：了解桥梁的基本情况，如桥梁类型、跨度、长度等，确定吊装的钢管数量和型号。
2.施工图纸设计：根据桥梁的情况，设计钢管吊装的布置方式和具体安装点。
3.选材采购：根据设计要求，选购适用于吊装的优质钢管，并严格检查其质量。
1.组织施工人员：由专门的工程人员组成吊装施工队伍，明确各个人员的职责和任务。
2.搭建吊装设备：根据桥梁情况和安全要求，选择合适的吊装设备，如起重机、吊车等，并按照相关规定进行设备的安装和调试。
3.安装施工细节：(1)确定吊装点：根据设计图纸要求，确定吊装点的位置和数量，并标明在桥梁上。
(2)钢管吊装架搭建：根据桥梁的形状和吊装要求，搭建相应的吊装架，确保其稳定和可靠。
(3)吊装操作：根据设计要求和安全措施，将起吊的钢管放置在吊装架上，并进行固定和调整，保证其水平和垂直度。
(4)吊装过程中，保持吊车或起重机的平稳和稳定，操作人员要熟悉操作规程，保证吊装过程的安全和准确性。
(5)吊装结束后，及时清理吊装现场，避免杂物和人员滞留。
三、安全措施1.严格遵守吊装施工的相关规范和操作规程，做好安全技术交底工作。
2.设立专门的安全监督员，负责现场安全监督，确保施工过程中的安全。
3.做好吊装设备的维护和保养工作，确保其在施工过程中正常运行。
4.采取相应的防护措施，如设置防护栏杆、安全网等，确保施工人员的人身安全。
5.吊装作业前，进行详细的现场勘察，清理障碍物，确保作业场地的平整和稳定。
综上所述，针对桥梁钢管的吊装施工方案，我们应该进行前期准备工作，然后根据具体情况搭建吊装设备，进行安装施工细节，同时做好安全措施的工作。
只有这样，才能确保钢管吊装施工的安全和质量。
当然，以上只是一个示范方案，具体的施工过程还需要根据实际情况进行调整和优化。
桥梁吊装方案
桥梁吊装方案一、项目背景及目标这座桥梁跨越了一条繁忙的河道，是连接两岸经济的重要纽带。
我们的目标是确保桥梁在规定时间内顺利完成吊装作业，不影响河道交通和周边环境。
二、吊装设备选型1.吊车：根据桥梁的重量和尺寸，我们选择了500吨级的吊车。
这款吊车稳定性强，操作简便，能够满足我们的需求。
2.拖车：为了将吊车和桥梁运输到施工现场，我们选用了一辆重型拖车，确保安全、稳定。
三、吊装现场布局1.吊车摆放位置：吊车需停放在桥梁一端，距离岸边约10米的位置，以便于吊装。
2.桥梁摆放位置：桥梁的另一端需设置在河岸的另一侧，与吊车摆放位置相对应。
3.施工人员分布：现场需配备至少10名施工人员，分别负责指挥、监控、调整桥梁位置等任务。
四、吊装流程1.预备阶段：检查吊车、拖车等设备，确保安全无误。
同时，对桥梁进行检查，确认无损坏。
2.吊装阶段：将吊车停在预定位置，将吊钩挂在桥梁的预定位置。
然后，缓慢提升吊车，使桥梁离开地面。
3.运输阶段：将桥梁运输至河岸另一侧的预定位置。
4.放置阶段：将桥梁缓慢放下，调整位置，使其与另一端的桥梁对接。
5.固定阶段：使用螺栓将桥梁两端固定，确保安全。
五、安全措施1.吊装前，对吊车、拖车等设备进行仔细检查，确保安全。
2.施工人员需穿戴安全帽、防滑鞋等防护用品。
3.设置安全警示标志，提醒过往船只和行人注意安全。
4.吊装过程中，现场安排专职安全员进行监督，发现隐患及时处理。
六、应急预案1.吊装过程中，如遇突发情况，立即停止作业，组织人员撤离现场。
2.如桥梁发生损坏，立即启动应急预案，组织人员进行修复。
3.如遇到恶劣天气，暂停吊装作业，等待天气好转后再进行。
4.遇到紧急情况，立即与当地政府和相关部门联系，寻求支持。
七、项目进度安排1.吊装前准备：1周内完成。
2.吊装作业：2天内完成。
3.吊装后整理：1天内完成。
八、项目预算1.吊车租赁费：10万元。
2.拖车租赁费：5万元。
3.人员工资：15万元。
桥梁吊装施工方案
桥梁吊装施工方案新乡经济技术开发区经六路大沙河桥工程预应力混凝土30m箱梁吊装专项施工方案编制人：审核人：审批人：XXX目录：1.编制依据2.工程概况3.总体设想与施工准备4.吊装方案5.施工进度计划及劳动力安排6.安全生产及文明施工措施一、编制依据：1.经济技术开发区经六路工程桥梁施工图纸；2.《公路桥涵施工技术规范》（JTJ/TF50-2011）；3.《公路桥梁板式橡胶支座》（JT/T4-2004）。
二、工程概况：2.1 工程设计概况：经六路是根据开发区规划，在经六路西，平行于纬八路开挖一条河道，作为连接开发区东西湖泊，调节湖泊水量的补给水源渠道。
该河道规划上口宽40m，主河道宽28m，经六路在与纬八路交叉口上跨该河道。
桥梁上部选用1-30m预应力混凝土小箱梁，共计16片。
两桥台处采用D-40型伸缩装置；下部采用柱式墩台，钻孔灌注桩。
桥梁全长36m，桥梁与河道交角90度。
2.2 参建单位：建设单位：XXX设计单位：XXX监理单位：XXX总包单位：XXX2.3 工程目标：质量目标：工程合格率100％；安全生产目标：无重大伤亡事故，事故负伤率控制在0.6‰以下，无重大设备、火灾、管线交通事故。
文明施工目标：不发生各类污染环境。
工程进度目标：2天。
三、总体设想与施工准备：3.1 施工总体设想：为了提高吊装作业的机动性和工作效率，故拟采用两台100吨汽车吊配合进行本桥预应力混凝土小箱梁吊装施工作业。
根据现场情况，桥是南北方向，桥东头是便道，南头站一台吊车，便道上站一台，吊车头朝北，板车头顶着吊车站在便道上，慢慢吊起梁板，再慢慢旋转到第一跨上边，慢慢落下就位。
便道上的吊车移位到桥台北侧，板车开上已吊装好的梁上，开到桥梁中间。
自东往西吊装一直到结束。
3.2 吊装准备工作：1.确定吊机位置及运板车的运输路线，运输线路为卫辉市预制梁场→新乡新长线→施工现场→架梁场地，运输道路坡度平坦。
架梁前应对施工现场周围及运输道路进行必要的平整、压实。
钢引桥吊装专项安全方案
一、方案编制依据1. 国家相关法律法规及行业标准。
2. 《建筑施工安全生产管理条例》。
3. 《建筑施工起重吊装工程安全技术规范》。
4. 《危险性较大的分部分项工程安全管理办法》。
5. 项目现场实际情况及风险评估。
二、工程概况1. 工程名称：XX项目钢引桥吊装工程。
2. 施工地点：XX市XX区XX项目现场。
3. 钢引桥总重量：约XX吨。
4. 钢引桥长度：约XX米。
5. 钢引桥结构形式：XX。
三、安全目标1. 确保吊装作业安全、顺利、高效完成。
2. 防止发生人员伤亡和财产损失。
3. 确保施工环境整洁、有序。
四、安全措施1. 组织管理- 成立钢引桥吊装安全领导小组，负责全面协调、监督吊装作业安全。
- 制定详细的吊装作业方案，明确各岗位职责和操作流程。
2. 人员培训- 对参与吊装作业的施工人员进行安全技术培训，确保其掌握吊装作业安全操作规程。
- 对吊装作业人员进行体检，确保其符合吊装作业要求。
3. 设备检查- 对吊装设备进行全面检查，确保设备完好、安全可靠。
- 定期对吊装设备进行维护保养，确保设备处于良好状态。
4. 现场安全- 施工现场设置安全警示标志，明确危险区域和警示内容。
- 设置专人负责现场安全巡查，及时发现并消除安全隐患。
- 确保吊装作业区域周围环境整洁、无障碍物。
5. 吊装作业- 吊装前，对吊装区域进行实地勘察，确保吊装作业环境安全。
- 吊装过程中，严格按照吊装方案执行，确保吊装作业安全。
- 设置专人负责吊装指挥，确保吊装作业有序进行。
- 吊装过程中，密切监控吊装设备状态，确保吊装作业安全。
6. 应急处理- 制定应急预案，明确应急响应流程和措施。
- 定期组织应急演练，提高应急处置能力。
五、验收与评价1. 吊装作业完成后，组织相关部门对吊装作业进行验收。
2. 对吊装作业安全措施落实情况进行评价，总结经验教训。
六、附则1. 本方案自发布之日起实施。
2. 本方案解释权归钢引桥吊装安全领导小组所有。
通过以上方案的实施，确保钢引桥吊装作业安全、顺利、高效完成，为项目的顺利进行提供有力保障。
桥梁吊装工程方案范本大全
桥梁吊装工程方案范本大全一、项目概况本次桥梁吊装工程位于XX省XX市XX县，桥梁总长XX米，宽XX米，高XX米，属于XX公路工程。
该桥梁工程是为了解决交通拥堵问题，促进当地经济发展而新建的重要基础设施项目。
本次吊装工程主要任务是将预制梁吊装到桥梁墩柱上，完成桥梁的主体结构安装工作。
二、工程施工方案1. 工程前期准备吊装前需要对吊装场地进行评估，并制定合理的施工方案。
同时需要对吊装的机械设备进行检测和保养，确保吊装设备的正常使用。
对施工人员进行培训，做好安全防护工作。
2. 吊装设备选择根据桥梁的具体情况，选择合适的吊装设备，确保工程施工的安全和高效。
3. 吊装过程（1）吊装前检查在进行吊装前，需要对桥梁墩柱和预制梁的吊装点进行检查，确保吊装点的设施完好，符合吊装要求。
（2）装配吊装设备根据桥梁的情况选择合适的吊装设备，进行设备的组装和安装。
同时对设备进行检测，确保设备工作正常。
（3）吊装操作进行吊装操作前，需要进行预演练，确保吊装操作的安全和高效。
在吊装过程中，需要有专业人员指挥，并保持通讯畅通。
（4）吊装完成当预制梁安装完成后，需要对吊装设备进行拆卸和整理，确保设备的安全和使用寿命。
4. 安全保障为了确保工程的安全顺利进行，需要做好以下几点工作：（1）设立相关的安全警示标识，划定工作区域，以及对周边道路和施工区域进行管控。
（2）严格遵守吊装操作规程，严禁超载作业和非专业人员操作。
确保吊装人员和周围人员的安全。
（3）定期对吊装设备进行检测和保养，确保设备的正常使用。
（4）在吊装过程中，做好现场指挥，确保施工人员和设备的安全。
5. 施工进度控制在吊装过程中，需要制定详细的施工计划和进度安排，对吊装过程中的风险和难点进行足够的评估，合理安排施工顺序和工期。
6. 环保措施在施工过程中，需要做好环保工作，合理处理工地垃圾并保护周边环境，确保桥梁吊装工程对环境的最小影响。
7. 工程完工验收在桥梁吊装工程完工后，需要进行相关的验收工作，确保桥梁的安全和合格，同时做好施工记录和档案管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上达河DN1000过河水管桥施工方案
一、工程概况：
上达河桥管为徐泾地区配水工程过河桥管，该管线桥中跨长32.4米过河，设计壁厚为14mm外径为1041mm钢管。
二侧45°下倒虹入土再用45°复平，边侧设DN100复合式排气阀一套。
二、施工方式：
1．焊接：焊接方式按照《工业金属管道工程施工验收验收规范》（GB50235）中的有关规定执行。
地面依设计和现场实际下料进行焊接。
断料采用氧乙炔气割，电动面向磨机打磨破口成60°V型破口形式。
拼装留装配间隙。
地面拼装分五段进行。
2．吊装：采用50吨吊车一辆，在桥面处停放。
中跨长32.4m桥管采用抬架形式，分二段吊装。
3．油漆：按设计要求，钢管表面除锈后刷一层底漆（H06-4环氧富锌底漆）、一层防锈漆（842环氧云铁缺防锈漆）和二层面漆（环氧相交面漆）。
钢管埋地部分除锈后刷一层环氧煤沥青管道底漆一层和三层环氧煤沥青管道面漆，面漆间包裹玻璃布（即回油二布）。
钢构件（钢管托、钢抱箍及其它外露铁件均采用红丹二度，面漆二度）。
4．支墩：尺寸套用《柔性接口给水管道支墩》03SS505中（第一部分）相应钢管口径支墩尺寸。
5．拍片：按合同要求，每道焊缝10%的拍片量，拍片合格才能给予吊装等下道工序。
6．复土：复土1.1m管道深度。
三、桥管吊装：
此次吊装作业将在桥面处进行，该桥管为三跨过河桥管，根据现场实际情况采用一台吊机同时分二次起吊过河，吊机停就位与长达河桥面北侧，起吊一段长16米重6.72kg主桥管就位于桥墩后固定，然后吊机移位长达河桥面南侧，起吊另一段长16.4米重约6.888kg主桥管就位于先前起吊主桥管处进行焊接并予以固定。
四、安全措施：
1．要求长达河两岸施工作业现场用护拦进行封闭，用红白带对作业点两端河道30米范围内实施封闭，设专人警戒。
2．专人对上跨高压的安全观察，防止吊机长臂的超安全标准接近。
3．起重指挥在实施吊装前，应检查起重设备就位的稳定性及钢丝绳的牢固状况。
在吊装过程中严格按“十不吊”及有关吊装规定执行。
五、文明施工：
1．桥管施工严格按照《给水排水管道工程施工验收规范》（GB50268-97）及上海市工程建设规范《市外给水管道施工质量验收标准》（DB/TJ08-310-2005）执行。
2．焊缝施工结束后按规定及时通知用管部门拍片检验，如有不合格规定决不吊装上桥。
3．钢管埋地后必须按规定做好1.1m的复土层，分层夯实。
六、施工验收：
1．施工过程做好资料的收集工作，及时作好竣工资料，按规范能及
时移交相关资料。
2．按设计要求的验收标准《给水排水管道工程施工验收规范》（GB50268-97）及上海市工程建设规范《室内给水管道工程施工质量验收标准》（DG/TJ08-310-2005）执行。
七、人员配备：
电焊工2人（有证件）
起重指挥1人（有证件）
辅工4人
纠察2人
八、设备配备：
吊机（50吨）一台
挖机一台
电焊机（直流）二台
电箱（三相五线制）二台
氧乙炔气割设备二套
照明打磨设备若干
上海自来水管线工程有限公司
第一分公司
2007年11月11日。
