喷砂除锈金刚砂
喷砂除锈可用金刚砂目数多少
金刚砂作为喷砂除锈的磨料不仅具有硬度高，磨削力好，且价格便宜等特点，因为，现被广泛应用于钢材、钢结构、金属表面处理、防腐(包括油罐内部处理，电厂管道处理)等等工程，所以，具体用多少目的金刚砂还需结合实际需求再做选择。
如，20目喷砂金刚砂的颗粒大小约等于平时吃饭的小米相当，呈圆形带棱角边缘。
可用于多种金属抛光，如，管道出去污垢、油垢、烟够等；如果只要求除锈除垢能力，可用8目或12目的产品；如是对钢结构或者钢材进行表面除锈处理，则可选用8目金刚砂除锈砂。
除此以外，由于金刚砂喷砂工艺一般包含两种，即干法喷砂和湿法喷砂。
干法喷砂，即使用钢砂、氧化铝、石英砂、金刚砂等磨料，利用喷砂机以压缩空气为动力，通过气流的高速运动在喷枪内形成负压，将磨料通过输砂管，吸入喷枪并经喷嘴射出，喷射到被加工表面，达到预期的加工目的。
湿法喷砂所用磨料与干喷砂相同，可将磨料与水混合成砂浆磨料，水分一般占20%—35%，并不断搅拌以防沉，用压缩空气压入喷嘴喷向零件，也可以将砂与水分别置入罐中，在流向喷嘴前混合后再喷向零件，为防止钢铁零件锈蚀，须在水中加入等缓蚀剂，另外，砂子下次使用之前应进行烘干。
同时，由于金刚砂作为一种天然的硬度极高的的矿石，被当做磨料又来已久，金刚砂不仅硬度高，而且好开采，早期的矿体纯度高，存在于地表层，特别容易开采，而且价格便宜，比起一些人工合成的刚玉系列磨料，他有着不可比拟的优势，之后不仅用于玻璃研磨而且也是建材方面较理想的新型耐磨材料，因此，生产的厂家也比较多，因此，大家在选择时不仅要关注目数，还应多厂家进行合理的对比后再做选择，这样才能以较低的价格选购到性价比高的金刚砂。
登封市少林办鑫源刚玉磨料厂成立于2008年，位于风景秀丽的河南省登封市，多年来一直致力于刚玉、金刚砂磨料的经营，不仅产品质优价廉，性价比高，且服务高，因此，现深受客户的好评。
无尘金刚砂简介
无尘金刚砂简介
奥凯无尘金刚砂，本品采用优质棕刚玉微粉经高强压力挤压.2200度高温烧结成型.硬度适中.干净清洁.不易破碎.可反复多次使用.喷砂效果好。
1.玻璃喷砂，钢铁.钢管.钢结构不锈钢制品的表面亚光处理.喷涂前喷砂除锈处理。
2、用于各种模具的清理
3、可清除各类机件拉应力，增加疲劳寿命
4、半导体器件、塑封对管上锡前的清理去除边刺
5、医疗器械、纺织机械及各类五金制品的喷丸强化光饰加工
6、各种金属管、有色金属精密铸件的清理及去除毛刺残渣。
无尘金刚砂的产品特性：
1、软硬兼备—采用优质材料生产而成，即有一定的机械强度，AL2O3 含量大于等于68﹪，硬度可达6-7莫氏，又有足够的弹性，可反复使用数次，不易破碎，所喷器件效果相同，比普通金刚砂的使用寿命长3倍以上。
2、均匀度好—成圆率大于等于80﹪，粒度均匀，喷后使喷砂器件各处亮度系数保持均匀，不易留下水印。
喷砂除锈工艺流程
喷砂除锈工艺流程喷砂除锈是现代工业中常用的除锈方法之一，通过高速喷射圆形或多角形磨料颗粒冲击物体表面，去除表面的锈蚀、氧化物或其他污染物，使金属表面得到净化和平滑，延长使用寿命。
下面介绍一下喷砂除锈工艺流程。
1. 准备工作首先需要准备好除锈设备和磨料。
通常使用耐压性好的金刚砂、玻璃珠等磨料。
设置好必要的安全措施，如防尘口罩和护目镜等。
2. 表面处理根据被除锈物体的尺寸、形状、材料等不同特点，选择合适的表面处理方式，如在金属表面喷涂特殊防护涂层，以保护表面免受磨损和氧化的影响。
如加工薄壳结构时，还要注意避免过度研磨造成待加工零件的操作误差。
3. 喷射磨料将所选的磨料装入喷砂设备中，通过高速压缩空气或压缩氮气将磨料喷射到被除锈物体表面。
不同的磨料和不同的压力，对不同材质的金属表面将有不同的去除效果和质量。
4. 清理和处理除锈后的表面需要及时清理，以避免抛掉的磨料对材质表面产生二次损伤。
对这些除尘过程，先采取振动筛分或筛选等方法，将磨料和被清除的杂质分开。
如果需要再次加工，则需要考虑工程参数，以便得出最优的加工过程。
5. 再次喷射磨料有些材料表面的污染物比较顽固，需要进行多次喷射。
多次喷射可以打破层与层之间的粘连性，逐层逐层除锈。
这样做可以更好的清除污染物和锈蚀等附着的材料。
6. 质检和保护经过喷砂除锈之后，需要进行质量检查，确认表面没有存在任何残留污染物的痕迹。
同时，还需要为表面涂上特殊的保护涂层，以抵御外界环境对材料表面的破坏、氧化和腐蚀等问题。
以上就是喷砂除锈工艺的流程，希望对您有所帮助。
锅炉、船体、管道等钢结构表面喷砂除锈用金刚砂
登封市少林办鑫源刚玉磨料厂欢迎您！企业网址：
/
目数：16# 18# 24#
级别：三级砂
含量：氧化铝70%
棕刚玉是以铝矾土、焦炭（无烟煤）为主要原料，在电弧炉内经高温冶炼而成，用它制成的磨具，适于磨削抗张较高的金属，如各种通用钢材、可锻铸铁、硬青铜等，也可制造高级耐火材料。
棕刚玉具有纯度高，结晶好，流动性强，线膨胀系数低，耐腐蚀的特点。
经数十家耐火生产企业实践验证，该产品在应用过程中具有不起爆、不粉化、不开裂的特点。
尤其是其远高于传统棕刚玉的性价比，更使之成为棕刚玉质耐火材料的最佳骨料和填充料。
三级砂子使用过后，因砂子自身碎裂一部分和钢结构表面锈渍的脱落，造成废砂灰分杂质过多，以至于很难回收再利用，所以我厂建议客户使用质量一般的三级砂，价格便宜，以减低企业成本。
喷砂除锈的职业危害及预防措施

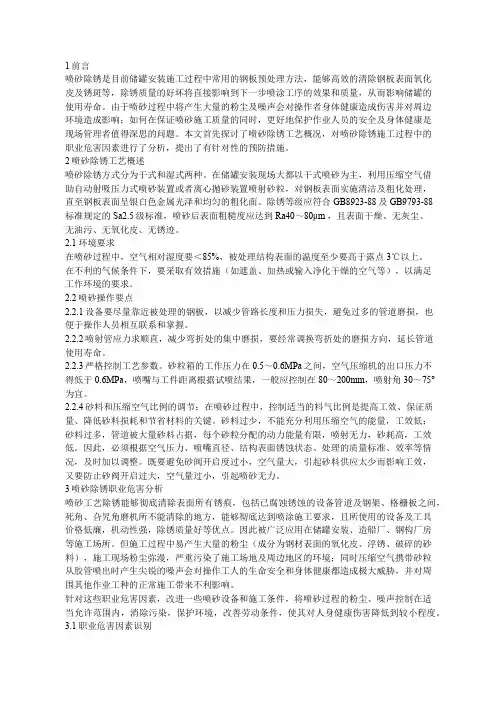

1前言喷砂除锈是目前储罐安装施工过程中常用的钢板预处理方法，能够高效的清除钢板表面氧化皮及锈斑等，除锈质量的好坏将直接影响到下一步喷涂工序的效果和质量，从而影响储罐的使用寿命。
由于喷砂过程中将产生大量的粉尘及噪声会对操作者身体健康造成伤害并对周边环境造成影响；如何在保证喷砂施工质量的同时，更好地保护作业人员的安全及身体健康是现场管理者值得深思的问题。
本文首先探讨了喷砂除锈工艺概况，对喷砂除锈施工过程中的职业危害因素进行了分析，提出了有针对性的预防措施。
2喷砂除锈工艺概述喷砂除锈方式分为干式和湿式两种。
在储罐安装现场大都以干式喷砂为主，利用压缩空气借助自动射吸压力式喷砂装置或者离心抛砂装置喷射砂粒，对钢板表面实施清洁及粗化处理，直至钢板表面呈银白色金属光泽和均匀的粗化面。
除锈等级应符合GB8923-88及GB9793-88标准规定的Sa2.5级标准，喷砂后表面粗糙度应达到Ra40～80μm ，且表面干燥、无灰尘、无油污、无氧化皮、无锈迹。
2.1环境要求在喷砂过程中，空气相对湿度要＜85%，被处理结构表面的温度至少要高于露点3℃以上。
在不利的气候条件下，要采取有效措施（如遮盖、加热或输入净化干燥的空气等），以满足工作环境的要求。
2.2喷砂操作要点2.2.1设备要尽量靠近被处理的钢板，以减少管路长度和压力损失，避免过多的管道磨损，也便于操作人员相互联系和掌握。
2.2.2喷射管应力求顺直，减少弯折处的集中磨损，要经常调换弯折处的磨损方向，延长管道使用寿命。
2.2.3严格控制工艺参数。
砂粒箱的工作压力在0.5～0.6MPa之间，空气压缩机的出口压力不得低于0.6MPa，喷嘴与工件距离根据试喷结果，一般应控制在80～200mm，喷射角30～75°为宜。
2.2.4砂料和压缩空气比例的调节：在喷砂过程中，控制适当的料气比例是提高工效、保证质量、降低砂料损耗和节省材料的关键。
砂料过少，不能充分利用压缩空气的能量，工效低；砂料过多，管道被大量砂料占据，每个砂粒分配的动力能量有限，喷射无力，砂耗高，工效低。
工程管道喷砂除锈方案
工程管道喷砂除锈方案一、前言管道是工业生产中常见的设备，用于输送液体、气体或固体颗粒。
由于长期使用和环境因素的影响，管道表面容易产生锈蚀和腐蚀，影响其使用寿命和安全性。
因此，喷砂除锈是管道维护和修复中常见的一种方法。
本文将结合实际工程要求，介绍喷砂除锈的工艺流程和注意事项，以及常见的施工方案和设备选择。
二、喷砂工艺流程1.准备工作（1）确定喷砂除锈的目标和要求：包括管道材质、表面状况、锈蚀程度、清理标准等。
（2）选择合适的喷砂材料：通常使用石英砂、金刚砂、钢丸等硬度高、颗粒均匀、不易破碎的磨料。
（3）选择合适的喷砂设备：主要有压力式喷砂机、吸力式喷砂机和旋转喷砂机等。
2.操作流程（1）清理管道表面：首先清除管道表面的油脂、铁锈和污垢，保证喷砂效果。
（2）调节喷砂设备：根据砂料和管道材质的不同，调节喷砂机的压力、喷嘴大小和出砂量。
（3）进行喷砂作业：将砂料通过喷砂机喷射到管道表面，利用高速的砂粒冲击和磨蚀作用，去除表面的锈蚀和污垢。
（4）清理管道内部：完成外部喷砂后，需要对管道内部进行清理，以确保管道的全面清洁。
3.检查验收（1）对清理后的管道表面进行检查，确保达到清理标准和质量要求。
（2）根据实际情况补充处理或重新喷砂，直到满足要求为止。
（3）清理喷砂设备和场地，做好清理工作的收尾工作。
三、注意事项1.安全措施（1）喷砂作业时，操作人员应佩戴防护面罩、手套、耳塞和防护服等个人防护用具，以避免受伤和中毒。
（2）场地应设置禁止通行和警示标识，并确保周围无人员和设备。
（3）喷砂设备的操作人员应具备相关的操作技能和经验，并定期接受安全培训。
2.环境保护（1）在喷砂作业过程中，应防止砂料和污染物溢出和外泄，避免对周围环境和生态产生影响。
（2）对废弃的砂料和废物，应按照环保要求进行处理和清理，尽量减少对环境的污染。
3.管道保护（1）在喷砂作业前，应对管道的脆弱部位和设备进行加固和保护，避免受到砂料冲击和损坏。
钢材表面喷砂处理工艺
钢材表面喷砂除锈及防腐处理工艺一、除锈去污的方法钢材除锈大致有以下几种：1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出,被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法;它使用的钢丸品种有：铸铁丸和钢丝切丸两种,铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸,表面很圆整;它成本相对便宜但耐用性稍差;在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除;钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成,它的表面带有尖角,除锈效果相对高且不易破碎使用寿命延长,但价格有所提高;后者的抛丸表面更粗糙一些;2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法;3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法;可以采用金刚砂、石英砂等,石英砂的来源有：河砂、海砂及人造砂等;砂的成本低且来源广泛,但对环境污染大；除锈完全靠人工操作,除锈后的构件表面粗糙度小,不易达到摩擦系数的要求;海砂在使用前应祛除其盐份;以上两种除锈方法对环境湿度要求小于85%;而金刚砂可以重复利用;4、酸洗除锈：酸洗除锈亦称化学除锈,其原理是利用酸洗液中的酸与金属氧化物进行化学反应,使金属氧化物溶解,而除去钢材表面的锈蚀和污物;但酸洗不能够达到抛丸或喷丸的表面粗糙度效果;且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染;如果处理不当还会造成金属表面过蚀,形成麻点;目前很少采用;5、手工和动力除锈：工具简单施工方便;但劳动强度大,除锈质量差;该法只有在其他方法都不具备的条件下才能局部采用;比如个别构件的修整或安装工地的局部除锈处理等;其常用工具有：砂轮机、铲刀、钢丝刷、砂布等;二、除锈等级标准的要求国家标准GB8923—88涂装前钢材表面修饰等级和除锈等级将除锈等级分成喷射或抛射除锈、手工和动力除锈、火焰除锈三种类型：1、喷射或抛射除锈,用字母“Sa”表示;分四个等级：Sa1轻度的喷射或抛射除锈;钢材表面无可见的油脂或污物,没有附着不牢的氧化皮、铁锈和油漆涂层等附着物;Sa2彻底地喷射或抛射除锈;钢材表面应无可见的油脂和污垢、氧化皮、铁锈等附着物已基本清除,其残留物应是牢固附者的;钢材表面均匀布置抛丸后形成的抛射凹痕,抗滑移系数达到～非常彻底地喷射或抛射除锈;钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,任何残留的痕迹应仅是点状或条状的轻微色斑;钢材表面均匀布置抛丸后形成的抛射凹痕,抗滑移系数达到～,GB8923规定的除锈等级Ｓ级粗糙度在ＲＺ６０um～80um的范围内;对于粗糙度的内容见尾页Sa3使钢材表观洁净的喷射或抛射除锈;钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆等附着物,该表面应显示均匀的金属光泽;Sa3只适用于高科技比较精密零件;2、手工和动力除锈：以字母“St”表示,分为两个等级：St2彻底手工和动力除锈;钢材表面无可见的油脂、污垢,没有附着不牢的氧化皮、铁锈和油漆涂层等附着物;St3非常彻底手工和动力除锈;钢材表面应无可见的油脂、污垢;并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物;除锈比St2更为彻底,底材显露部分的表面应具有金属光泽;3、火焰除锈：以字母“F1”表示,它包括在火焰加热作业后,以动力钢丝刷清除加热后附着在钢材表面的产物;只有一个等级F1,钢材表面应无氧化皮、铁锈和油漆涂层等附着物,任何残留的痕迹应仅为表面变色不同颜色的暗影三、施工要求1、空气相对湿度低于85％,基体金属表面温度至少高于露点3℃;2、在进行喷射处理之前,仔细清除焊渣、飞溅等附着物,并清洗基体金属表面可见的油脂及其他污物;3、压缩空气必须干燥、无油,压力为；4、喷嘴到基体金属表面保持100mm～300mm的距离,喷砂设备尽量接近工作,以减少管路长度和压力损失,避免过多的管道磨损,也便于施工人员相互联系;5、喷嘴的孔口直径由于磨损而增大,当其直径增大25%时需更换；喷射方向与基体金属表面法线的夹角控制在15～30°范围内;6、喷砂软管力求顺直,减少压力损失和磨料对软管的集中磨损,对施工中必须弯折的地方,要经常调换方向,使磨损均匀,延长软管的使用寿命；7、为了防止漏喷和空放、减少移位次数,提高磨料利用率和工作效率,在施工前要全面进行考虑,合理安排喷射位置,拟定喷射路线；8、视空气压力、出砂量及结构表面污染情况灵活掌握喷嘴移动速度；9、在喷射过程中,根据空气压力、喷嘴直径、结构表面锈蚀状态、处理的质量、效率等对料气比及时进行调整；10、表面预处理后,用干燥、无油的压缩空气清除浮尘和碎屑,清理后的表面不得用手触摸；11、涂装前如发现基体金属表面被污染或返锈,必须重新进行处理；12、预处理完成经检查合格后需尽快进行喷涂,其间隔时间越短越好;在潮湿或工业大气压等环境条件下,须在4h内涂装完毕,晴天或温度不大时,最长间隔不超过12h;四、质量评定1、表面清洁度和表面粗糙度的评定须在良好的散射日光下或照度相当的人工条件下进行;2、评定表面清洁度等级时,被检基体的金属表面与GB8923涂装前钢材表面锈蚀等级和除锈等级中相应的照片进行目视比较评定;3、评定表面粗糙时,按照G B/ T 13288涂装前钢材表面粗糙度等级的评定比较样块法用标准样块目视比较评比粗糙度等级,或用仪器直接测定表面粗糙度值;五、油漆涂刷工艺过程为：基面清理——检查验收——底漆涂装第一遍——检查验收——底漆涂刷第二遍——检查验收——面漆涂装是否有第二遍看要求——检查验收1、油漆涂刷时环境温度宜为5～38℃,环境相对湿度不宜大于85%,或者钢材表面不应有结露,涂装后4小时内应保持免受雨淋,在有雨、雾、雪、风沙和较大灰尘时,禁止在户外涂装施工;2、涂装前应对涂料名称、型号、颜色进行检查,确认是否与设计规定相符,产品出厂日期是否超过贮存期限,与规定不相符或超过贮存期的涂料不得使用;涂料及其辅助材料,宜贮存在通风良好的阴凉库房内,温度应控制在5～35℃,按原包装密封保管;涂料及其辅料属于易燃品,库房附近杜绝火源,并有明显的“严禁烟火”的标志牌和灭火工具;3、涂料开桶后,用手动搅拌,直到涂料液体均匀为止,同时检查涂料的外观质量,不得有析出结块现象;对禁止涂漆的部位,应在涂装前采取措施遮蔽保护;4、涂装施工方法涂装施工可采用刷涂、滚涂、空气喷涂和高压喷涂方法;具体施工方法应根据涂装场所的条件,被涂物形状大小、涂料品种及设计要求等选择合理的涂装工艺;1刷涂刷涂是以刷子用手工涂漆的一种方法,涂刷时应蘸少量油漆,刷毛浸入油漆的部分应为毛长的1/3～1/2;涂刷顺序,一般应按自上而下、从左向右、先里后外、先斜后直、先难后易,先横后竖,纵横交错,先立面后平面进行施工的原则,使漆膜均匀、致密、光滑和平整;漆膜的刷涂厚度应均匀,防止流挂、起皱和漏涂;2滚涂滚涂是用辊子涂装的一种方法,适用于一定品种的涂料;涂料应倒入装有滚涂板的容器内,将滚子的一半浸入涂料,然后提起在滚涂板板上来回滚涂几次,使滚子全部均匀浸透涂料并把多余的涂料滚压掉;把滚子按W形轻轻滚动,将涂料大致的涂布于被涂构件上,然后滚子上下密集滚动,将涂料均匀地分布开,最后使滚子按一定的方向滚平表面并修饰;滚动时初始用力要轻,以防流淌,随后逐渐用力,使涂层均匀;3空气喷涂空气喷涂法是以压缩空气的气流使涂料雾化成雾状带入喷枪,喷涂于被涂构件面上的一种涂装方法;进行喷涂时,必须将空气压力、喷出量和喷雾幅度等参数调整到适当程度,以保证喷涂质量;喷涂“施工粘度”按有关规定执行,喷枪压力为—,喷嘴与物面的距离：大型枪为20～30cm,小型枪为15—25cm;喷枪应依次保持与物面垂直或平行地动动,运行的速度为30～60cm/s,操作要稳定;每行涂层边缘的搭接宽度应保持一致,前后搭接宽度一般为喷涂幅度的1/4～1/3;多层次喷涂时,各层应纵横交叉施工,第一层横向施工时,第二层则要纵向施工;喷枪使用后,应立即用溶剂清洗干净;4高压无气喷涂高压无气喷涂法是用密封容器内的高压泵输送涂料,当涂料从喷嘴喷出时,产生体积骤然膨胀而分散雾化,高速地喷在物面上;喷涂时喷嘴与物面距离32～38cm,喷流的喷射角度30～60度,喷流幅度为喷射大面积的物件为30～40cm,喷射较大面积物件为20～30cm,喷射较小面积物件为15～25cm,喷枪移动速度60～100cm/s;每行涂层的搭接边应为涂层幅度的1/6～1/5;喷涂完毕后,立即用溶剂清洗设备,同时排出喷枪内的剩余涂料,吸入溶剂作彻底的循环清洗,拆下高压软管用压缩空气吹净管内的溶剂;5、涂层要求1涂装遍数、涂层厚度及遍数均应符合设计要求;当设计对涂层厚度无要求时,应按钢结构工程施工质量验收规范GB 50205-2001的规定执行：涂层干漆膜总厚度室处应为150um,室内应为125um,其允许偏差为-25um;每遍涂层干漆膜厚度的允许偏差为-5um;2当设计对涂装无遍数规定时：防锈底漆为二遍,底漆两遍时,目测为看不到金属暗色,面漆为一至二遍,面漆涂刷后看不到底漆暗色为准;各涂层间隔时间应符合油漆专业厂家的技术要求;涂层二层或二层以上涂料时,应在前层干燥后方可涂后一层,涂漆时应对前一层漆面上的灰尘及有碍于下层涂漆质量的流挂、皱皮等进行清理,并防止局部漏涂;3表面处理后到涂漆的时间间隔不应超过6小时,在此期间表面应保持洁净,严禁沾水,油污等,漆膜固化时间与环境温度、相对湿度和涂料有关,每道涂层涂装后,表面至少在4小时内不得被雨淋和玷污;4涂层干燥后外观色泽应均匀一致,表面应平整光滑、丰满、无流挂、起皱、露底、气泡、针孔、龟裂、脱落和粘有脏物,凡出现上述缺陷时,应及时进行修补;各种底漆或防锈漆要求最低的除锈等级六、涂层干漆膜厚度检测漆膜厚度的检验干膜可用测量仪器,如膜厚仪；按同类构件数抽查10％,但均不应少于3件,每件测5处,每处的数值为3个相距50mm的测点干漆膜厚度的平均值;涂料、涂装遍数、涂层厚度均应符合设计要求,涂层干漆膜总厚度室处应为150um,室内应为125um,其允许偏差为-25um;每遍涂层干漆膜厚度的允许偏差为-5um;目视检查涂层表面,表面应平滑,色彩均匀,无明显起皱、流挂、无漏涂,附着力良好;七、成品保护措施对地面、屋墙面板、通风及消防管道、设备等现场成品加强保护,涂刷时采取遮盖措施,如有污染必须尽快用清水及干布进行清除；对涂装完毕的成品应妥善保护,以防损坏；定期对施工人员进行安全质量教育,加强其成品保护意识；由专人负责成品保护的监督事宜;八、安全措施在进行涂装作业时,必须采取各种预防措施,以防止意外事故发生和对施工人员进行必要的个人防护；进行涂装前必须检查所需的照明、通风、脚手架等设备是否完备可靠,焊接是否已经结束,当油漆在通风条件较差的环境中进行施工,应采用较强制通风,以保证施工人员的安全和漆膜的干燥；为了防止油漆溅到皮肤上或眼睛内,施工时必须穿戴工作服、手套、防护眼镜;如油漆溅到皮肤上,在用肥皂和清水洗净,最好不要用溶剂；如油漆溅入眼睛内,应立即以清水进行冲洗,然后立即找医生检查；在使用手工或风动工具除锈或除旧漆膜时,为了避免眼睛受伤和吸入灰尘,应戴防护眼镜和防尘口罩；操作人员如有头晕、头痛、恶心、呕吐等不适感觉,应立即到有新鲜空气的地方,直至原工作处的通风得到改善后才可继续进行涂装;如吸入过量和溶剂气体或漆雾而晕厥者,则应立即将其移至空气新鲜的地方,使其逐渐复原,但不要进行强迫运动;九、消防措施施工现场应建立和执行防火管理制度,由生产部经理总负责,由安全员专管；油漆、稀释剂等易燃物品应存放于专用仓库,配备消防设施如灭火器和消防砂箱等,严禁烟火；施工现场设施符合消防要求的消防设施,并保持完好的备用状态;油漆涂装附近区域禁止吸烟；所有施工人员要加强安全教育,懂得必要的防火、灭火、救火知识；现场设置防火标志牌,任何人不得私自挪动标志牌和消防设施;十、埋地管道刷环氧沥青漆防腐要求1、管道已做除锈并验收合格；2、刷一遍环氧沥青漆,要求看不到金属暗色为准；3、等第一遍干透以后缠一层玻璃丝布,搭接不少于5公分,缠绕紧密；4、刷第二遍环氧沥青漆；5、待沥青漆不沾布以后,缠第二层玻璃丝布,刷第三遍沥青漆;6、要求管两头各预留10公分的焊接管头,等就地焊接完毕后,焊口部分做两布三油,并对管道碰坏的防腐部分进行修复;7、当缠布时因斜度太大导致玻璃丝布起皱时,可两层布一起缠,搭接必须超过一半,然后涂刷两遍底漆;备注：粗糙度定义：喷砂砂粒冲击并向外反弹,这种冲击造成表面几千分之一寸的压痕,叫基础图式;回弹会使某些表面向外高出几千分之一寸,低的叫“谷”,高的叫“峰”,每一个沙粒冲击表面都会造成一个“谷”和一个“峰”,这就是基础图式粗糙度的形成原因;它用MILL密耳表示,一密耳是1/1000秒;形成的基础图式值应是总涂层系统的30%,不宜超过干膜涂层厚度的1/3,一般防腐在50-70um之间;1微米um =毫米mm 1密耳=秒=毫米mm表面粗糙度的值必须在一定的范围,太低则涂层附着力欠佳,太高则容易造成底漆覆盖不够而点蚀或者涂层对基材的封闭性不好,截留空气;一般要求时涂层总厚度的三分之一左右,但不超过防锈底漆的厚度;表面粗糙度划分为14个等级,粗糙度um：雾状镜面、镜状光泽面、亮光泽面、暗光泽面、不可见加工痕迹的方向、微见加工痕迹的方向、可见加工痕迹的方向、看不清加工痕迹、微见加工痕迹、可见加工痕迹、微见刀痕、25可见刀痕、50明显可见刀痕、100喷砂除锈的优点：喷砂设备金属零件的基本不受损坏,尺寸精度不会改变；零件表面不受污染,磨料不会与零件的材为发生化学反应；喷砂设备可以很容易的处理凹槽等难以接触的部位,多种粒度的磨料可以选择使用；处理成本大幅度降低,主要体现在喷砂设备工作效率的提高,能满足各种各样的表面光整要求,比化学处理更安全,更方便；能耗低,费用省；喷砂设备不污染环境,省去了环境治理费用;。
喷砂除锈技术要求
喷砂除锈技术要求答案：1、除锈质量等级要求①所有待涂水性无机富锌涂料的钢材表面，必须抛丸或喷砂达到ISO8501-1（GB8923-88）Sa2.5级要求。
②局部修补涂层时，钢材表面必须打磨至ISO8501-1 （GB8923-88） St3级。
2、表面粗糙度要求：表面粗糙度要求控制在35～65μm范围内。
3、磨料①为确保抛丸或喷吵后钢材表面达到规定的清洁度和表面粗糙度，推荐使用棱角状或圆珠状的粒度为0.3 - 0.8mm的不锈钢砂。
②所用磨料应是清洁干燥的，不可被有机物沾污。
4、压缩空气：喷砂用压缩空气，压力应不低于0.5 Mpa。
开放式移动喷砂机工作原理,本机采用压送式喷砂(喷丸)机构，即利用压缩空气在高压罐内高速流动行成高压作用，将高压罐内的砂料通过输砂管喷出，然后随压缩气流由喷枪嘴高速喷射到工件表面，达到喷砂加工的目的。
扩展：具体的喷砂除锈标准：除锈等级：根据金属表面的要求和工程需要，可以选用不同的除锈等级，如ISO 8501-1标准中的Sa1、Sa2、Sa2.5和Sa3等级。
喷砂媒介：喷砂媒介的选用应根据除锈等级、金属表面的材质和要求等进行选择，常见的喷砂媒介包括砂子、钢丸、玻璃砂等。
喷砂压力：喷砂机的压力应根据喷砂媒介的种类、大小、喷枪的类型和喷砂距离等进行调整，以保证喷砂效果。
喷砂量：喷砂量应根据除锈等级和金属表面的状态进行调整，以确保除锈彻底且表面质量良好。
喷砂距离：喷砂距离应根据喷砂媒介的大小、金属表面的状态和喷砂机的压力等进行调整，以保证除锈均匀且表面不受损伤。
清理表面：喷砂除锈后，应及时清理表面上的喷砂媒介和其他残留物，避免对环境造成污染。
表面检查：喷砂除锈后，应进行表面检查，以确保表面符合除锈等级和标准的要求。
喷砂除锈是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷砂除锈金刚砂
喷砂除锈金刚砂是采用压缩空气为动力，以形成高速喷射束将金刚砂高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同。
产品介绍：
是采用压缩空气为动力，以形成高速喷射束将金刚砂高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
喷砂的主要应用范围：
(一)工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式(即通常所谓的毛面)，而且可以通过调换不同粒度的磨料，比如飞展磨料磨具的磨料达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。
或使粘接件粘接更牢固，质量更好。
(二)铸造件毛面、热处理后工件的清理与抛光喷砂能清理铸锻件、热处理后工件表面的一切污物(如氧化皮、油污等残留物)，并将工件表面抛光提高工件的光洁度，能使工件露出均匀一致的金属本色，使工件外表更美观，好看。
(三)机加工件毛刺清理与表面美化喷砂能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。
并且喷砂能在工件表面交界处打出很小的圆角，使工件显得更加美观、更加精密。
(四)改善零件的机械性能机械零件经喷砂后，能在零件表面产生均匀细微的凹凸面，使润滑油得到存储，从而使润滑条件改善，并减少噪声提高机械使用寿命。
(五)光饰作用对于某些特殊用途工件，喷砂可随意实现不同的反光或亚光。
如不锈钢工件、塑胶的打磨，玉器的磨光，木制家具表面
亚光化，磨砂玻璃表面的花纹图案，以及布料表面的毛化加工等。
喷砂工作时应注意的事项：
1、工作前必须穿戴好防护用品，不准赤裸膀臂工作。
工作时不得少于两人。
2、储气罐、压力表、安全阀要定期校验。
储气罐两周排放一次灰尘，砂罐里的过滤器每月检查一次。
3、检查通风管及喷砂机门是否密封。
工作前五分钟，须开动通风除尘设备，通风除尘设备失效时，禁止喷砂机工作。
4、压缩空气阀要缓慢打开，气压不准超过0.8MPa。
5、喷砂粒度应与工作要求相适应，一般在十至二十号之间适用，砂子应保持干燥。
6、喷砂机工作时，禁止无关人员接近。
清扫和调整运转部位时，应停机进行。
7、不准用压缩空气吹身上灰尘或开玩笑。
8、工作完后，通风除尘设备应继续运转五分钟再关闭，以排出室内灰尘，保持场地清洁。
9、发生人身、设备事故，应保持现场，并报告有关部门。
喷砂的工艺流程：
喷砂工艺前处理阶段
喷砂工艺前处理阶段是指对于工件在被喷涂、喷镀保护层之前，工件表面均应进行的处理。
喷砂工艺前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面。
前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。
经过认真清理的表面和一般简单清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。
表面清理的方法很多，但被接受最普遍的方法是：溶剂清理，酸洗，手动工具，动力工具。
喷砂工艺阶段
喷砂工艺是采用压缩空气为动力形成高速喷射束，将喷料等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善。
喷砂机的分类：
喷砂机是磨料射流的中应用最广泛的产品，喷砂机一般分为干喷砂机和液体喷砂机两大类，干喷砂机又可分为吸入式和压入式两类。
吸入式干喷砂机
1.一般组成
一个完整的吸入式干喷砂机一般由六个系统组成，即结构系统、介质动力系统、管路系统、除尘系统、控制系统和辅助系统。
2. 工作原理
吸入式干喷砂机是以压缩空气为动力，通过气流的高速运动在喷枪内形成的负压，将磨料通过输砂管。
吸入喷枪并经喷嘴射出，喷射到被加工表面，达到预期的加工目。
在吸入式干喷砂机中，压缩空气既是供。
压入式干喷砂机
1.一般组成
一个完整的压入式干喷砂机工作单元一般由四个系统组成，即压力罐、介质动力系统、管路系统、控制系统。
2.压入式干喷砂机的工作原理。
压入式干喷砂机是以压缩空气为动力，通过压缩空气在压力罐内建立的工作压力，将磨料通过出砂阀。
压入输砂管并经喷嘴射出，喷射到被加工表面达到预期的加工目。
在压入式干喷砂机中，压缩空气既是供。
登封市少林办鑫源刚玉磨料厂成立于2008年，位于风景秀丽的河南省登封市.多年来鑫源一直致力于刚玉、金刚砂磨料的经营，主要供应产品有：棕刚玉、黑刚玉、铁砂等刚玉系列产品，广泛应用于喷砂、抛光、研磨，金刚砂地坪、砂轮等，多年来积累了一批优质客户，企业发展势头旺盛，欢迎新老客户来电咨询。
