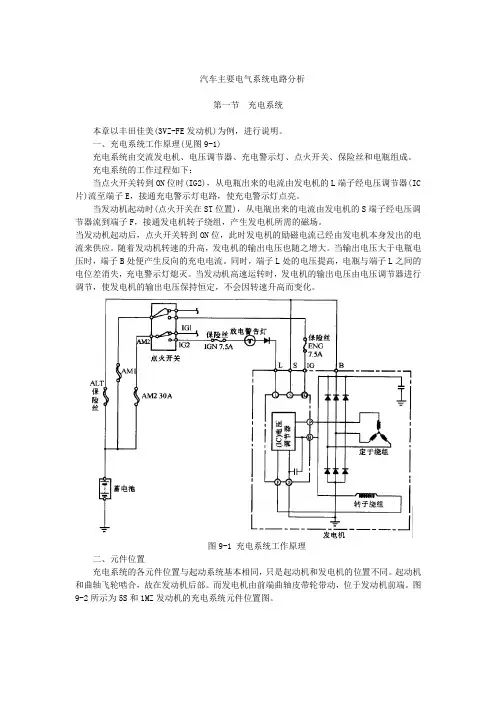

汽车电气系统-汽车电路图

汽车电气设备总线路图

汽车电气设备总线路图Last revision on 21 December 2020

汽车电气设备总线路图一、汽车电系特点与组成（一）汽车电系特点 1) 低压直流：6V、12V、24V 2)单线并联 3) 负极搭铁 (二) 汽车电系组成 1）电源系统：蓄电池、发电机、调节器等； 2）起动系统：起动开关、起动继电器、起动机； 3）点火系统：点火开关、点火线圈、火花塞等； 4）照明系统 5) 信号与报警系统： 6）仪表与显示系统：电流表、水温表、燃油表、机油压力表、充电指示灯等；7）辅助电器：电动雨刮器、空调等； 8）电子控制系统：传感器、电控单元、执行器等二、汽车电路图的形式１、汽车布线图２、汽车线束图３、汽车电路原理图４、位置图：电器位置图、线束位置图等。三\桑塔纳轿车电路图的特点 1．基本电路按系统依次排列

整个电路都是纵向排列，同一系统的电路归纳在一起，在电路图中所占的篇幅局限在某一范围。 2．整个电路很少转折交叉有些线路比较复杂的电器，为了使它们有机地连贯起来而不破坏图面的纵向性，采用断线代号法加以解决。小方框、底部电路号码３．整个电路突出以中央接线盒为中心（１）电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线。 4条横线，用来表示压装在中央接线盒塑料盘身内的成型铜片。 “30”：常火线。直接与蓄电池正极相接的火线； “15”：小容量火线。从点火开关15接柱引出的，受点火开关控制的小容量用电器的供电线； “X”：大容量火线。受减荷继电器控制的大容量用电器的供电线，只有当减荷继电器触点闭合时，才能将30#线的电流引入X#线； “31”：搭铁线。它与中央接线盒支架搭铁点相连接。（２）第5条横线上标有中央接线盒背面插接器的代号，后面的数字表明了该插接器连接的导线在插接器中的插孔位置。D23 。凡是接点标有同一代号的导线都在车上的同一线束内。继电器表示方法：继电器－J、数字－位置、分数（分母－插脚的标号，分子－相应的插孔）熔断器的表示方法：熔断器－Ｓ、数字－位置、额定电流。S5

汽车启动系统的常见电路故障分析

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转 1故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处。 2 ?故障诊断方法 (1)若在启动机空转的同时伴有齿轮的撞击声，则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。 (2)启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀，这些故障会阻碍小齿轮的正常移动，造成不能与飞轮齿圈准确啮合等。 (3)有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑，传动比大，效率高。但使用中常会出现载荷过大而烧毁卡死。有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。汽车启动系主要由启动机和启动控制电路所组成，其故障有机械方面的，也有电器方面的。常见的故障现象有启动机不转，启动机运转无力，启动机空转而发动机不能启动，发动机启动后启动机运转不停，驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，解体检查。检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。由于电刷和整流子接触不良，造成了启动机时转时不转的故障。用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。此时打启动机，启动机正常驱动发动机，发动机也顺利着车。故障完全排除。二、启动机不转 1.在启动机不能正常转动时，表现为动力下降。检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。启动机转子因前轴承损坏失去支撑，造成了转子扫膛动力下降，所以有时无力驱动

汽车电气设备与维修试题库

汽车电气设备与维修试题库汽车电气设备与维修题库项目一汽车电器元件的认知题库（理论部分）一、填空题 1．汽车电器设备的基本组成有等几个系统 2．汽车电气的特点是等 3．汽车上的保险装置主要有等 4．继电器的作用是 5．汽车电器系统的导线有和两种 6．试灯有两种和二、选择题 1．下列哪个不是电源系统的元件（） A 发电机 B 蓄电池 C 起动机 2．汽车上的用电设备大多数 A 串联 B 并联C都有 6．熔断丝烧段后，可以选择大一号的保险（） A 正确 B 错误C都行是（）打铁

A 正极 B 负极 C 不知道 3．用小电流控制大电流的是（） A 继电器 B 熔断器C保险丝 4 汽车上用的电是（）电 A 直流 B 交流C都有 5．汽车上的用电设备都是（）联 6.。导线的截面一般根据用电设备的（）来定 A 电流 B 电压 C 都可以8．能用试灯检测计算机控制的电路吗（） A 能 B 不能 C 不好说二、简达题 1．简述更换熔断器需要注意的问题 2．简述线束安装与检修的注意事项 3．简述万用表的使用规范 4．简述KT600示波器使用的注意事项 1 （技能部分）实训题目一整车电器设备认知考核作业表 2 3 项目二电源系统（理论部分）

一、填空题： 1．汽车常用的蓄电池有两类。 2．铅蓄电池主要由、电解液、外壳联条、接线柱等部件组成。 3．适当提高蓄电池电解液密度，可以提高电解液的渗透速度和蓄电池的。 4．铅蓄电池放电电流越大，蓄电池的输出容量。 5．当电解液液面低时，应向蓄电池中加。 6．存放的蓄电池应定期检查电解液相对密度和蓄电池的存电量，并给蓄电池进行一次补充充电。 7．外壳上有P记号的铅蓄电池接线柱为接线柱，有N记号的接线柱为接线柱。 8．过充电时，正极板表面会逸出气，负极板表面会逸出气，使电解液呈“沸腾”状态。 9. 交流发电机的功用是___________________________。 10. 交流发电机主要由__________、___________、___________、端盖及电刷组件等组成。 11. 交流发电机的转子的作用是________________。 12. 交流发电机定子的作用是_____________。

汽车电气设备与维修实训总结

汽车电气设备与维修实训总结 Final approval draft on November 22, 2020

《汽车电气设备与维修》实训总结概论

随着社会科技的迅猛发展，经济的迅猛增长，工业结构发生改革，我们应该清楚地认识到科技创新无疑会成为21世纪的主力军，势必会带动汽车行业的飞快腾飞。因此汽车行业也同样会成为社会经济结构的主力军，而且中国也成为了汽车销售的第一大国。面对这个形势，作为汽车专业的学生，既是机遇又是挑战，因此既要赶上当今社会的汽车热潮流，又要有扎实的专业技能，方能立足于竞争激烈社会之林中。通过本学期的实训，不仅使学生掌握了汽车电气设备的基本组成和相关知识，而且也意识到在以后的工作学习中团结协作，以及充分发挥自己的主动性，创造性来解决问题的能力的重要性。并且要学会对已学过的知识和工程文件记录要及时的反省和总结，从而实现知识的根深蒂固！一、实习内容及心得本学期我任教1122、1116、1117班的汽车电气设备与维修课程，通过本学期对充电系、启动系、点火系、照明、信号、仪表及报警装置等的实训，使同学们了解了汽车电气设备拆装操作的基本要领和基本知识，熟悉安全操作规程和防护要求，能够使用汽车电气设备构造与维修常用的拆装工具和量具，并具备拆装的基本操作技能，掌握各典型总成部件的构造、工作原理和调整方法，让同学们对汽车电气设备有一个感性和理性的了解并得到岗位的基本训练，为缩短未来工作岗位的适应期打下基础，实现了理论与实践的有机结合。从而达到了手脑并用，双手万能的目的。在实训课程中，同学们严格按照老师的安排与计划，按照5S管理要求，同时实训时一步一步地对汽车电气各部件进行拆装，并对照资料熟悉各个机构的作用、工作原理与拆装的注意点。 1.学习了汽车维修中可导致人身伤害的因素： 1）服装按要求穿着，如：不穿拖鞋工作。 2）按章程要求操作。 3）在车间内不允许抽烟，容易引发火灾或爆炸事件。 4）蓄电池正负极的拆装顺序要按照正确操作来做。 5）高空作业要注意人身安全。 6）防止触电。

看懂汽车电路图

看懂汽车电路图随着汽车电子技术的发展，汽车电路图变得越来越复杂、越来越重要，因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。汽车电路图常见的表达方式有线路图、原理图和线束图等3种。线路图的特点线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。识读线路图的要点是： 1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚； 2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置； 3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。原理图的特点

原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。识读原理图的要点是： 1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连； 2.识读电路设备所处的分线路走向； 3.识读分线路上的开关、保险装置、继电器结构和作用。线束图的特点线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。线束图的识读要点是： 1.认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。 2.认清每一线束上的枝叉通向车上哪个电器设备、每一分枝叉有

汽车电气设备组成

汽车电气设备的组成一、现代汽车电气设备的组成汽车电气设备主要由三大部分组成：电源、用电设备、控制开关。 1、电源汽车电源包括：蓄电池、发电机和调节器。 2、用电设备（1）起动系统用于起动发动机，主要包括起动机和控制电路。（2）车辆电动系统包括车辆的电动车窗、电动后视镜、风窗刮水器、电动座椅、电动天窗、中控门锁等小型电机驱动的设备。（3）照明系统用于提供车辆夜间安全行驶必要的照明。包括车外照明和车内照明。（4）信号装置用于提供安全行车所必需的信号。包括音响信号和灯光信号。（5）仪表及报警装置用来监测发动机及汽车的工作情况，使驾驶员能够通过仪表及报警装置及时得到发动机及汽车运行的各种参数及异常情况，确保汽车正常运行。主要包括车速里程表、发动机转速表、水温表、燃油表、电流表、机油压力表、气压表及各种报警和指示灯。

（6）空调系统用于保持车内适宜的温度和湿度，使车内空气清新。主要包括制冷、采暖、通风和空气净化等装置。（7）娱乐和信息系统主要包括汽车音响、导航、通信等系统。（8）全车电路及配电装置主要包括中央接线盒、保险装置、继电器、电线束及插接件等。（9）汽车电子控制系统主要包括燃油喷射系统、电控点火系统、电控自动变速器、制动防抱死装置、电控悬架系统、自动空调等。 3、电气控制开关主要由点火开关、大灯开关、雾灯开关、空调开关、小灯开关等组成。二、汽车电气设备的发展历程随着汽车技术的发展，汽车已经不再是单纯的运输工具，它正向着高速、安全、经济、舒适、环保、智能化、人性化发展，而汽车电气的发展起着至关重要的作用。汽车电气技术的发展又主要是汽车电子技术的发展。电子技术在现代汽车上的应用则是以微处理机对各种工作过程的控制为主要特点。微处理机实质上是一种比较简单、便宜的单片计算机，它把中央处理单元(CPU)、一定容量的存储器和输入输出接口电路集成在一块芯片上。微处理器工作时，通过各种传感器接受输入

汽车电路系统设计要求规范

汽车电路系统设计规范一、制图标准的制定： 1．1电器符号的定义：电气图形符号、诊断系统图形符号世界各大公司所用不尽相同，我们根据ISO7639、DIN40900以及美、日主要汽车公司常用符号制定奇瑞公司的电气图形符号库，若有新的器

件没有相应的符号可以根据需要经电器部相关设计人员讨论通过后添加到该库里，以不断丰富更新符号库。

电路图的读图方式一般有正向读图和反向读图两种方法。正向读图一般是设计开发时计算电流分配，负荷计算时使用的一种思路、设计方法；反向读图一般是电路故障检修或优化局部电路时常用的方法，和正向读图方法基本相反。正向读图法：由电源——电流分配盒——保险丝——控制开关——控制模块输入——控制模块输出——线路分流——用电设备（执行机构）——地。二、整车电器开发设计输入根据公司开发车型的市场定位、级别以及市场相关车型比较,电器项目负责人编制出VTS（Vehicle Technical Specify）报公司审批，批准后的VTS表作为整车电器开发的设计输入，各专业组根据VTS要求编写详细的产品功能定义，技术要求。三、单元电路设计格式规范 3．1功能定义：①根据VTS的要求讨论并制定主要单元电路、电器件零部件组成，比如空调需要确定蒸发器结构类型、风门控制机构数量、传感器数量、电子调速器、压缩机类型、冷凝器类型等，并应开始编制初级 BOM表； ②电器件的额定电压、工作电压范围、额定功率的确定； ③额定工作电流、最大工作电流（电机阻转状态）、静态耗电电流的确定（≤3mA）。 3．2电路原理图：根据各单元的功能确定需要整车输入的哪些信号，输出哪些信号，信号的类型（触发信号，脉冲频率信号，高电平或者低电平信号），信号参数。控制方面应该考虑继电器控制还是集成电路控制，对于 CAN-BUS需确定该单元的控制信息，系统状态实时检测信息，以及故障检测信息需不需要在CAN上公布等。单元电路的设计输出

汽车电气设备总线路文稿

第 7 章汽车电器设备总线路对于汽车电器设备，可根据其用途和工作性能归纳为：电源系、起动系、点火系、电子控制系、照明、信号、仪表、报警系和辅助电器设备等部分。而汽车电器设备总线路，就是通过开关、熔断器、导线等，将上述电器系统合理地联接而组成的总体。总线路的布置因车而异，但都存在一定的规律。为了掌握电器设备总线路的规律性，以及汽车电器故障诊断和排除的基本方法，下面以一种典型汽车电器设备总线路为例，进行简单明了的剖析。 7.1 汽车电器设备线路分析 7.1.1 汽车电器设备线路的特点（1）低压汽车电系的电压较低，有6V、12V、24V三种额定电压，现代汽车普遍采用12V电系。一些重型汽车采用24V电系，有的重型汽车只是其柴油发动机起动系采用24V 电源，其它用电设备仍为12V电系，通过电源转换开关来改变电源的电压。采用低压的主要优点是安全、电源简单（蓄电池单格数可较少）。（2）直流汽车采用直流电是因为需要用蓄电池作为发动机电力起动的电源，蓄电池电能消耗后也必须用直流电充电，因此汽车上电器系统一直都是直流电。（3）单线制汽车上两个电源及所有的用电设备都是并联的，用电设备只用一根导线与电源的正极相连，利用发动机、车身及车架等金属体作为公共回路，与电源的负极相连。单线制具有线路清晰、用线少、安装检修方便等优点。在一些小轿车上，部分采用双线制，这些用电设备的负极是用导线连接到一个公共接地点或连接到一根公共地线上。（4）负极搭铁为利用发动机、车身及车架等金属体作为公共回路，蓄电池、发电机及各用电设备的一极必须与其安装位置的发动机、车身及车架等机体相连，此称为“搭铁”。蓄电池的负极与车体连接的为负极搭铁，蓄电池正极连接车体的则为正极搭铁。按GB/T2261-1971《汽车拖拉机用电设备技术条件》的规定、国产汽车电器系统一定为负极搭铁。现代汽车电系均采用负极搭铁。 7.1.2 汽车电器设备线路类型 1．汽车线路图分类汽车线路有部分线路和整车线路之分。部分线路即局部线路或叫单元线路，通常有电源线路、起动线路、点火线路、照明线路、信号及仪表线路等；整车线路即汽车电器总线路，通常将汽车上各种电器设备按照它们各自的工作特点和相互联系，通过各种开关、保险等装置，用导线把它们合理地连接起来而构成的一个整体线路。常见的整车线路有三种：一种是汽车电器布线图（也称线路图），通常根据汽车电器的外形，用相应的图形符号进行合理布线。另一种是汽车线路原理图，根据国家或有关部门制定的标准，用规定的图形符号绘制的较简明的线路。第三种线束图主要说明哪些电器的导线汇合在一起组成线束，与何处进行连接等。

汽车启动系统电路图

创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 汽车启动系统电路图启动系统在汽车上是一个很重要的部分，而启动系统电路图是掌握启动系统的一个基础，下面从易到难来介绍启动系统的电路图。启动系统的组成部分有蓄电池一电源、启动机一动力部分、控制装置。一、启动机中直流电动机的电路图直流电动机的工作原理是电磁感应。给电动机输入电流，电动机向外输出转矩，从而启动发动机，其线路图如图1所示。二、启动机只有个电动机无法做到启动小齿轮和发动机飞轮平稳进入啮合和脱离啮合的，甚至没有办法去启动发动机，所以在直流电动机的基础上增加了一个电磁开关，线路图如图2。

说明：附加电阻接线柱是启动时短路点火系统中的附加电阻，目的是为了增强启动时的点火能量。原理：小电流经过启动开关、启动继电器中的线圈控制经触电到启动机的大电流，从而保护启动开关。四、增设了启动复合继电器的电路图为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示。

汽车电气设备总线路图

汽车电气设备总线路图一、汽车电系特点与组成（一）汽车电系特点 1) 低压直流：6V、12V、24V 2)单线并联3) 负极搭铁 (二) 汽车电系组成 1）电源系统：蓄电池、发电机、调节器等； 2）起动系统：起动开关、起动继电器、起动机； 3）点火系统：点火开关、点火线圈、火花塞等； 4）照明系统 5) 信号与报警系统： 6）仪表与显示系统：电流表、水温表、燃油表、机油压力表、充电指示灯等；7）辅助电器：电动雨刮器、空调等； 8）电子控制系统：传感器、电控单元、执行器等二、汽车电路图的形式１、汽车布线图２、汽车线束图３、汽车电路原理图４、位置图：电器位置图、线束位置图等。

三\桑塔纳轿车电路图的特点 1．基本电路按系统依次排列整个电路都是纵向排列，同一系统的电路归纳在一起，在电路图中所占的篇幅局限在某一范围。 2．整个电路很少转折交叉有些线路比较复杂的电器，为了使它们有机地连贯起来而不破坏图面的纵向性，采用断线代号法加以解决。小方框、底部电路号码３．整个电路突出以中央接线盒为中心（１）电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线。 4条横线，用来表示压装在中央接线盒塑料盘身内的成型铜片。 “30”：常火线。直接与蓄电池正极相接的火线； “15”：小容量火线。从点火开关15接柱引出的，受点火开关控制的小容量用电器的供电线； “X”：大容量火线。受减荷继电器控制的大容量用电器的供电线，只有当减荷继电器触点闭合时，才能将30#线的电流引入X#线； “31”：搭铁线。它与中央接线盒支架搭铁点相连接。（２）第5条横线上标有中央接线盒背面插接器的代号，后面的数字表明了该插接器连接的导线在插接器中的插孔位置。D23 。凡是接点标有同一代号的导线都在车上的同一线束内。继电器表示方法：继电器－J、数字－位置、分数（分母－插脚的标号，分子－相应的插孔）

汽车电器设备与维修教案

汽车电器设备与维修

模块一电源系绪论一．汽车电器设备的组成 1．蓄电池——将化学能转变成电能的装置 2.发电机——将机械能转变成电能的装置 3.起动机——起动发动机 4.点火系——点燃进入发动机燃烧室的混合气 5.仪表，照明及信号 6.辅助装置二．汽车电器设备的特点 1．低压电 2．直流电 3．单线，并联制 4．各设备前均装有保险装置三．汽车电器设备的作用 1．保证可靠而准时点燃进入发动机汽缸的混合汽。2．保证汽车在不同气候和地理条件下，可靠起动。3．保证在各种气候条件和错综复杂的公路`交通运输中，信号装置的正常工作及夜间行驶时的道路照明等。

项目一蓄电池结构认识一．铅蓄电池的用途 1．起动时，向起动机提供电流。（200——600）A 2．怠速时，向用电设备供电。 3．发电机超载时，协助发电机供电。 4．当发电机电压高于蓄电池电动势时，进行充电。二．铅蓄电池的构造 1.极板与极板组正极板---二氧化铅（PbO2），棕红色，（3---14）片负极板---纯铅（Pb），浅灰色，（4---15）片解释极板片数的多少与容量的关系：Q = 正极板片数× 15 2.隔板木隔板有槽面应对准正极板隔板的要求：绝缘、疏通 3.电解液电解质硫酸的水溶液（H2SO4）----将1.83的H2SO4 进行稀释至1.26—1.28 4.壳体要求：耐酸、耐震、密封性好。介绍极板组的连接，单格电池的形成、电压、电动势、容量等基本参数。

三、铅蓄电池工作原理工作原理： PbO2+Pb+2H2SO4=PbSO4+PbSO4+2HO2 在整个充放电过程中，正极板反应是负极板反应的1.67倍。在充电过程中，比重逐渐上升，水逐渐下降在放电过程中，比重逐渐下降，水逐渐上升极化现象——在充放电过程中，极板表面进行的是电化学反应过程；在溶液中进行的是离子传递过程；在这两个过程中有“迟缓性”（既最慢步骤），影响整个反应的速度，也影响到电极电位的变化，即产生了极化现象。极化现象有：欧姆极化，浓差极化，电化学极化

汽车电气设备与维修试题库

汽车电气设备与维修题库项目一汽车电器元件的认知题库（理论部分）一、填空题 1 ?汽车电器设备的基本组成有_________________________________________ 等几个系统 2. __________________________________________________________________ 汽车电气的特点是 _____________________________________________________________________________ 等 3. ________________________________________________________________ 汽车上的保险装置主要有 _______________________________________________________________________ 等 4. 继电器的作用是__________________________________________________________________________ 5. _____________________________ 汽车电器系统的导线有和两种 6. 试灯有两种_________ 和____________ 二、选择题 1. 下列哪个不是电源系统的元件（） A发电机B蓄电池C起动机 2. 汽车上的用电设备大多数 A 串联B并联C都有 6.熔断丝烧段后，可以选择大一号的保险（） A正确B错误C都行是（）打铁 A正极B 负极C不知道 3. 用小电流控制大电流的是（） A继电器B熔断器C保险丝 4汽车上用的电是（）电 A直流B交流C都有 5. 汽车上的用电设备都是（）联

汽车电气设备总线路图

汽车电气设备总线路图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

３、汽车电路原理图４、位置图：电器位置图、线束位置图等。三\桑塔纳轿车电路图的特点 1．基本电路按系统依次排列整个电路都是纵向排列，同一系统的电路归纳在一起，在电路图中所占的篇幅局限在某一范围。 2．整个电路很少转折交叉有些线路比较复杂的电器，为了使它们有机地连贯起来而不破坏图面的纵向性，采用断线代号法加以解决。小方框、底部电路号码３．整个电路突出以中央接线盒为中心（１）电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线。 4条横线，用来表示压装在中央接线盒塑料盘身内的成型铜片。 “30”：常火线。直接与蓄电池正极相接的火线； “15”：小容量火线。从点火开关15接柱引出的，受点火开关控制的小容量用电器的供电线； “X”：大容量火线。受减荷继电器控制的大容量用电器的供电线，只有当减荷继电器触点闭合时，才能将30#线的电流引入X#线；

汽车启动系统电路图

汽车启动系统电路图欧阳学文启动系统在汽车上是一个很重要的部分，而启动系统电路图是掌握启动系统的一个基础，下面从易到难来介绍启动系统的电路图。启动系统的组成部分有蓄电池一电源、启动机一动力部分、控制装置。一、启动机中直流电动机的电路图直流电动机的工作原理是电磁感应。给电动机输入电流，电动机向外输出转矩，从而启动发动机，其线路图如图1所示。二、启动机只有个电动机无法做到启动小齿轮和发动机飞轮平稳进入啮合和脱离啮合的，甚至没有办法去启动发动机，所以在直流电动机的基础上增加了一个电磁开关，线路图如图2。

电动机主接线柱，增强了启动时的点火能量和直流电动机的输出转矩，使发动机容易启动。三、增加了启动继电器的电路图启动开关直接和电磁开关连接，流经的是大电流。当开关断开时，易产生火花，损害开夭，所以增设了启动继电器，用小电流控制大电流，线路如图3所示。说明：附加电阻接线柱是启动时短路点火系统中的附加电阻，目的是为了增强启动时的点火能量。原理：小电流经过启动开关、启动继电器中的线圈控制经触电到启动机的大电流，从而保护启动开关。

四、增设了启动复合继电器的电路图为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示。工作原理：当发动机启动后，发电机中性点输出电压，使保护继电器中的线圈流过电流，产生磁场，使K2断开，故启动继电器中的线圈形成断路，使K1断开，从而断开启动

汽车电气设备与维修试题库

汽车电气设备与维修题库

项目一汽车电器元件的认知题库（理论部分）一、填空题 1．汽车电器设备的基本组成有等几个系统2．汽车电气的特点是等3．汽车上的保险装置主要有等4．继电器的作用是 5．汽车电器系统的导线有和两种 6．试灯有两种和二、选择题 1．下列哪个不是电源系统的元件（） A 发电机 B 蓄电池 C 起动机 2．汽车上的用电设备大多数 A 串联 B 并联 C都有 6．熔断丝烧段后，可以选择大一号的保险（） A 正确 B 错误 C都行是（）打铁 A 正极 B 负极 C 不知道 3．用小电流控制大电流的是（） A 继电器 B 熔断器 C保险丝 4 汽车上用的电是（）电 A 直流 B 交流 C都有 5．汽车上的用电设备都是（）联 6.。导线的截面一般根据用电设备的（）来定 A 电流 B 电压 C 都可以 8．能用试灯检测计算机控制的电路吗（） A 能 B 不能 C 不好说二、简达题 1．简述更换熔断器需要注意的问题 2．简述线束安装与检修的注意事项 3．简述万用表的使用规范

4．简述KT600示波器使用的注意事项（技能部分）实训题目一整车电器设备认知考核作业表

实训题目二导线、熔断器继电器的检查考核作业表

项目二电源系统（理论部分）一、填空题： 1．汽车常用的蓄电池有两类。 2．铅蓄电池主要由、电解液、外壳联条、接线柱等部件组成。 3．适当提高蓄电池电解液密度，可以提高电解液的渗透速度和蓄电池的。 4．铅蓄电池放电电流越大，蓄电池的输出容量。 5．当电解液液面低时，应向蓄电池中加。 6．存放的蓄电池应定期检查电解液相对密度和蓄电池的存电量，并给蓄电池进行一次补充充电。 7．外壳上有P记号的铅蓄电池接线柱为接线柱，有N记号的接线柱为接线柱。 8．过充电时，正极板表面会逸出气，负极板表面会逸出气，使电解液呈“沸腾”状态。 9. 交流发电机的功用是___________________________。 10. 交流发电机主要由__________、___________、___________、端盖及电刷组件等组成。 11. 交流发电机的转子的作用是________________。 12. 交流发电机定子的作用是_____________。 13. 交流发电机整流器的作用是_______________。 14. 交流发电机输出的是________________（直流/交流）电。 15. 电压调节器的功用是在发电机__________变化时，自动控制，使其保持恒定，防止发电机电压过高__________和导致蓄电池__________，同时也防止发电机电压过低而导致和蓄电池__________。

汽车电器设备与维修试题及答案

汽车电器设备与维修试题一、填空题。 1. 交流发电机中防止蓄电池反向电流的零部件为。 2. 起动机传动机构包括和两部分 3. 蓄电池正极板上的活性物质是，负极板上的活性物质是。 4. 蓄电池的充电种类有充电, 充电和去硫充电等三种. 5. 车辆上常用的显示装置有发光二极管、、等。 6. 前照灯的光学系统包括、、三部分。 7. 为防止炫目，汽车前照灯采用了灯泡，远光灯丝功率，位于反光镜的，近光灯丝功率，位于反光镜的 8. 分电器包括, , 电容器和点火提前调节装置等四个部分. 9. 起动机电刷的高度一般不得小于。 10. 汽车车窗玻璃升降器常见的有和两种。 11. 电动后视镜的伸缩是通过开关来进行控制的。 12. 电子点火系初级电流为A, 次级电压为kV 。 13. 从汽车上拆下蓄电池时应先拆, 后拆。 14. 汽车电系的四个特点是、、和。 15. 启动机一般由、、三部分组成。 16. 汽车上常见的电路保护器件有, 及电路断路保护器等. 17. 汽车的高压导线耐压极高，一般应在以上，低压导线主要根据用电设备的来选择。 18. 电动坐椅一般由、、三部分组成。 19. 火花塞下部瓷绝缘体群部长度为称为热型火花塞。 20. 汽车用蓄电池在起动汽油发动机时的输出电流一般可达 A 到 A. 21. 铅酸蓄电池中电解液的相对密度一般为至g/cm3. 22. 交流发电机典型定子有相。 23. 硅整流发电机电刷与电刷架的结构有式和式两种. 24. 雾灯的颜色为。 25. 起动机试验内容有试验和试验.

26. 汽车蓄电池是一种以形式储存电能的装置。 27. 点火提前调节器包括调节器和调节器. 28. 电喇叭的结构型式有形, 形和盆形三种. 29. 传统的点火线圈次级绕组直径一般为mm，匝数为。二、选择题。 1. 免维护蓄电池汽车行驶( )km 无需添加蒸馏水。 A.800 B.80000 2. 硅整流发电机的每相定子绕组通常用( ) 个二极管整流。 A. 2 B. 6 3. 最高机油压力不应超过( )MPa 。 A.0.196 B.0.491 4. 电路图上部的 4 根导线分别标以"30"、"15" 、" X" 、"31" ，其中"15" 表示( )。 A.小容量电器的火线 B.接地线 c 启动 d 点火 5. 用频闪法检测点火提前角使用的仪器称为( )。 A.正时灯 B.真空仪 6. 发光二极管的工作电压低，一般为( )V 左右。 A.12 B.2 7. 若空调视液窗内有气泡或泡沫，则可判定为( )。 A. 制冷剂不足 B. 制冷剂过多 8. 安全气囊引爆后充气剂受热分解释放的是( )。 A. 氢气 B. 氮气 9. 启动机电刷的高度一般不得小于（）。 A、4~~6mm B 、7~~10mm 10．发动机冷却风扇使空气( ) 流动。 A．从内向外 B.、从后向前三、、判断题（对的划，错的划×。） 1. 配制电解液时应将硫酸徐徐倒入蒸馏水中。( ) 2. 发动机正常工作时，水温一般应在75'C~90° C 之间。( ) 3. 汽车安全气囊是一种主动安全系统。( ) 4．安装蓄电池隔板时，隔板上带有沟槽的一面必须向着负极板。（）

第八章-汽车电气设备线路

第八章汽车电气设备线路第一节电路控制与保护装置一、易熔线易熔线是一种截面一定，可长时间通过额定电流的铜芯或合金导线。用于保护总体线路或较重要电路。如北京切诺基设有五条易熔线，分别保护充电电路、预热加热器、雾灯、灯光及辅助电路。易熔线与一般熔丝不同之处在于其熔断反应较慢，且导线的形式也不同。易熔线由多股绞合线外包耐热性能好的绝缘护套制成，与普通低压导线相比更为柔软，一般长度为50mm～200mm。通常接在电路起始端，即蓄电池正极端附近，如图8-1所示。图8-1易熔线的连接部位 1-易熔线；2-蓄电池正极柱二、熔断丝熔断丝俗称保险丝，用于对局部电路进行保护，能长时间承受额定电流负载，但在超过额定负载25%的情况下,约3min熔断，而在超过额定负载100%时，则不到1s即会熔断。结构一定时，流过熔断丝电流越大，熔断时间越短。熔断丝的主要组成部分是熔体(熔片或熔丝)，材料是锌、锡、铅、铜等金属的合金，装置在一定形状的支架上。熔断丝按结构型式可分为金属丝式、管式、片式和平板式等多种型式，如图8-2所示。图8-2熔断丝的结构型式三、断路器断路器用于正常工作时容易过载的电路中，其原理是利用双金属片受热变形使触点分离。与易熔线和熔断丝相比，其特点是可重复使用。按作用形式分两类如图8-3所示。 a) 断续作用式b) 按钮复位式

图8-3断路器结构 l、9-接线柱；2、8-静触点；3-双金属片动触点；44绝缘外套；5-按钮；6-弹簧；7-复位垫圈；10-锁紧螺母；11-调整螺钉 1、断续作用式：过载变形自动切断，冷却后自动复位，如此反复直到电路不过载（报警与限流）。 2、按钮复位式：排除故障后，须按下按钮手动复位。四、中央配电盒（熔断丝盒）随汽车电气装置增多，继电器和熔断丝的数量不断增加，为便于装配和使用中检查、更换，现代汽车往往将各种控制继电器与熔断丝安装在一起，成为一个中央配电盒。它的正面装有继电器和熔断丝插座，背面是插座，用来与线束的插头相连。五、开关汽车上用来控制电器设备的开关，有机械式和电磁式两类。机械式开关有手操纵和脚操纵两种。按功能和用途不同，有电源开关、照明灯开关、信号控制开关等；按结构的不同，可分为推杆式、顶杆式、旋转式、扳柄式、按钮式和组合式等多种形式，可分别安装在驾驶室内的不同位置。 1、电源总开关电源总开关用来接通或切断电源电路，有闸刀式和电磁式两种。前者靠手动、后者则靠电的磁场吸力作用来实现。 2、点火开关点火开关主要用来控制常用电器的电源电路和点火电路，另外还控制发电机磁场电路、仪表电路、预热、起动电路以及一些辅助电器等，一般都是具有自动复位起动挡位的多挡开关并配有钥匙以备停车时锁住。如图8-4所示为JK460型点火开关。图8-4 JK460型点火开关常用的点火开关多为三挡位、四挡位或五挡位。三挡位点火开关有“OFF”(断)或“LOCK”(锁住转向盘)、“ON”(通)和“ST”(起动)3个挡位；四挡位点火开关则在“OFF”和“ON”之间增加了一个 “ACC”(专用辅助电器，如收音机、点烟器)挡；而五挡点火开关则在“ON”和“ST”之间加了一挡“HEAT”(预热)挡，用于柴油发动机冷车启动前的预热。其中起动、预热挡因为工作电流很大，开关不宜接通过久，所以这两挡在操作时必须用手克服弹簧力，扳住钥匙，一松手就弹回点火挡，不能自行定位，其他挡均可自行定位。点火开关在电路图上通常采用触刀挡位图法和表格法来表示，如图10-10所示为五挡位点火开关的三种表示方法。图8-5 五挡位点火开关的三种表示方法

汽车启动系统电路图

汽车启动系统电路图启动系统在汽车上是一个很重要的部分，而启动系统电路图是掌握启动系统的一个基础，下面从易到难来介绍启动系统的电路图。启动系统的组成部分有蓄电池一电源、启动机一动力部分、控制装置。一、启动机中直流电动机的电路图直流电动机的工作原理是电磁感应。给电动机输入电流，电动机向外输出转矩，从而启动发动机，其线路图如图1所示。二、启动机只有个电动机无法做到启动小齿轮和发动机飞轮平稳进入啮合和脱离啮合的，甚至没有办法去启动发动机，所以在直流电动机的基础上增加了一个电磁开关，线路图如图2。

启动开关闭合后，可移动铁芯在保持和吸拉两个线圈的共同作用下向左移动，带动拨叉使驱动小齿轮向右移动：同时，直流电动机的定子和转子线圈内流经的是小电流，输出转矩小，使驱动小齿轮和飞轮平稳啮合。当铁芯移动到最左侧时，铁芯左端的金属盘同时接触电源接线柱和电动机主接线柱，短路吸拉线圈，电流直接由电源接线柱流到电动机主接线柱，增强了启动时的点火能量和直流电动机的输出转矩，使发动机容易启动。三、增加了启动继电器的电路图启动开关直接和电磁开关连接，流经的是大电流。当开关断开时，易产生火花，损害开夭，所以增设了启动继电器，用小电流控制大电流，线路如图3所示。说明：附加电阻接线柱是启动时短路点火系统中的附加电阻，目的是为了增强启动时的点火能量。原理：小电流经过启动开关、启动继电器中的线圈控制经触电到启动机的大电流，从而保护启动开关。四、增设了启动复合继电器的电路图为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示。

工作原理：当发动机启动后，发电机中性点输出电压，使保护继电器中的线圈流过电流，产生磁场，使K2断开，故启动继电器中的线圈形成断路，使K1断开，从而断开启动机中的电流。在启动开关没有断开的情况下，保护启动机。以上是启动机中最常用的电路图，掌握了此电路图，为实际的线路连接和启动系统的故障诊断打下一个基础。

汽车电气设备与维修实训指导书

《汽车电气设备与维修》实训指导书《汽车电气设备与维修》实训指导书实验一蓄电池的检测与维护

一、实验目的学会使用高率放电计、比重计等仪器检查蓄电池技术状况的方法及保养；二、实验设备 1.蓄电池、吸式密度计，温度计，12V高率放电计、 2.蒸馏水、电解液、自来水、抹布，砂皮，塑料尺等。三、实验方法及步骤 1.蓄电池电解液液面高度的测量图1－2 电解液液面高度的检查（1）玻璃管测量法。测量时，用一根直径为3～5mm的空心玻璃管，垂直插入蓄电池加液孔内极板的上平面处，大拇指按紧玻璃管上端，使管口密封，然后提起玻璃管，迅速用尺测量管内的液面高度，或用浅色的干木条垂直插入孔内极板的上平面处，然后取出用尺量取痕迹的高度。高度标准应在10～15mm之间（见图1－2）。若液面过高，用吸管吸至标准液面。若液面过低，一般应添加蒸馏水至标准液面。（2）观察液面高度指示法。对透明塑壳封装的蓄电池，可通过观察容器壁上的两条高低指示线，判断液面的高度。正常的液面高度应在两指示线之间，如过高或过低应予调整，调整的方法同上（1）。 2．密度计测量电解液的相对密度及蓄电池放电程度判断（1）将一定量的电解液吸入密度计内，使密度计浮子处于吸管的中部，不能触及吸管的顶部、底部及玻璃壁，液面所在的刻度即为相对密度值。或根据浮子上的红、绿、黄三色标签，粗略判断密度值，红色区域为1.1～1.15g/cm3，绿色区域为1.15～1.25g/cm3，黄色区域为1.25～1.30g/cm3。如图1－3所示。
