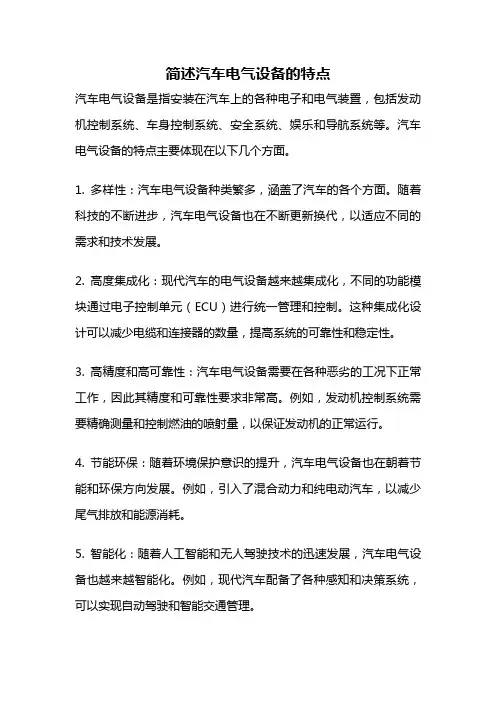

简述汽车电气设备的特点
简述汽车电气设备的特点
汽车电气设备是指安装在汽车上的各种电子和电气装置，包括发动机控制系统、车身控制系统、安全系统、娱乐和导航系统等。汽车电气设备的特点主要体现在以下几个方面。
1. 多样性：汽车电气设备种类繁多，涵盖了汽车的各个方面。随着科技的不断进步，汽车电气设备也在不断更新换代，以适应不同的需求和技术发展。
2. 高度集成化：现代汽车的电气设备越来越集成化，不同的功能模块通过电子控制单元（ECU）进行统一管理和控制。这种集成化设计可以减少电缆和连接器的数量，提高系统的可靠性和稳定性。
3. 高精度和高可靠性：汽车电气设备需要在各种恶劣的工况下正常工作，因此其精度和可靠性要求非常高。例如，发动机控制系统需要精确测量和控制燃油的喷射量，以保证发动机的正常运行。
4. 节能环保：随着环境保护意识的提升，汽车电气设备也在朝着节能和环保方向发展。例如，引入了混合动力和纯电动汽车，以减少尾气排放和能源消耗。
5. 智能化：随着人工智能和无人驾驶技术的迅速发展，汽车电气设备也越来越智能化。例如，现代汽车配备了各种感知和决策系统，可以实现自动驾驶和智能交通管理。
总的来说，汽车电气设备的特点是多样性、高度集成化、高精度和高可靠性、节能环保以及智能化。这些特点反映了汽车电气设备在汽车工业中的重要地位，也是推动汽车技术不断进步和创新的重要因素。随着电子技术的快速发展，汽车电气设备将会继续向更加高效、智能和环保的方向发展。
汽车电气设备教案
课次 1 教学课题 汽车电气系统的基本组成及特点分析认知 教学课时 2学时
教学重点
与难点 1. 汽车电气系统的基本组成
2．汽车电气特点 授课形式 多媒体教学、讲授、讨论
教学内容组织与时间分配 一、课堂素质教育（5分钟）
二、介绍本学期教学安排 （5分钟）
三、汽车电气的组成. （30分钟）
引导观察：汽车电气的组成特点？（训练观察分析能力）
1、汽车电气设备组成及电路符号认识
2、电源设备：蓄电池、发电机、调节器及充电指示灯
3、起动设备：起动机、控制电路及起动开关、
4、电子点火设备：点火开关、信号发生器及点火任务、点火线圈和高压配电部分等。
5、照明、信号设备：照明及其电路，信号装置
6、仪表、报警设备：仪表、报警、显示设备
7、全车电路：电路识图、电路分析
引导观察：汽车电气和常用电器有何共同点？（训练观察分析能力）
引导思考：汽车电气的各组成部分所起的作用是什么？（训练综合分析能力）
四、汽车电气特点. （40分钟）
1．直流；
2。低压；
3．单线制；
4。负极打铁。
五、课堂讨论 （15分钟）
六、布置作业并检查学生出勤情况 （5分钟）
配套实验
∕作业 1.简述汽车电气系统由哪几大系统组成？
2.为什么要采用单线制？
3.汽车电气设备及电路符号是如何表示的？
4.电气设备使用．检测．维修的要注意哪些安全问题？
课后
小结
课次 2 教学课题 汽车电路图常用符号；图形符号．文字符号的识图； 教学课时 2学时 教学重点
与难点 1. 掌握学习方法．掌握汽车电器的功能．组成．特点；
2. 读懂汽车电气的电路符号，使用汽车电气的常用电路符号。
掌握汽车电气使用．检测．维修要注意的安全问题
授课形式 多媒体教学、讲授、讨论
教学内容组织与时间分配 一、课堂素质教育（5分钟）
汽车电器设备构造与维修第2版课件-汽车电气设备参考答案
习题与思考参考答案
第1章 绪 论
1.汽车电气设备有哪些系统组成？
答：1．电源系统；起动系统；点火系统；照明、信号、仪表和报警系统；空调系统；娱乐和信息系统；电子控制系统；全车电路及配电装置等组成。
2.汽车电气设备有哪些特点？
答：2．直流电；低压电源；单线制、并联；负极搭铁。
第2章 蓄电池
一、选择题
1B 2A 3C 4B 5A 6A 7C 8B 9C 10C 11B 12A
二、判断题
1× 2× 3× 4√ 5√ 6√ 7× 8√ 9× 10√ 11√ 12√
三、问答题
1．答：单格电池内负极板比正极板多一片，这样正极板都处于负极板之间，使其两侧放电均匀，否则由于正极板的机械强度差，单面工作会使两侧活性物质体积变化不一致，而造成极板拱曲，活性物质脱落。
2．答：故障原因：
（1）蓄电池亏电长期放置不用；
（2）液面过低，极板上部氧化；
（3）电解液密度过高或不纯，气温变化剧烈等。
解决方法：
蓄电池出现轻度硫化故障，可用2～3A的小电流长时间充电，即过充电；或用全放、全充的充放电循环方法使活性物质还原。也可用去硫充电的方法消除。硫化严重的蓄电池，应予报废。
3.答：影响铅蓄电池容量的因素 影响铅蓄电池容量的因素 ，一个是单格电池内极板的片数和结构等方面的因素，另一个是使用方面的因素，我们主要讨论使用因素的影响。
（1）放电电流 放电电流越大，蓄电池输出的容量越小
在使用起动机时，必须严格控制起动时间，每次接入起动机的时间不得超过5s，两次起动应间隔15s以上。
（2）电解液温度 电解液温度降低，蓄电池输出的容量减小，
冬季起动时，蓄电池的端电压将会大幅度降低，往往导致起动、点火困难，因此冬季应注意对蓄电池的保温
（3）电解液的相对密度
实践证明，采用较低的电解液相对密度，可以提高蓄电池输出大电流的能力和大电流放电时的容量。从提高蓄电池的起动能力来看，采用偏低的电解液密度为好。
第七单元汽车电气设备维护与故障诊断(1)
第七单元汽车电气设备维护与故障诊断（1）
第七单元汽车电气设备维护与故障排除(1 )
一、 单项选择题
您的姓名： [填空题] *
_________________________________
1.进行汽车二级维护前，检查发动机的转速为（）时，点火提前角应为9°。 [单选题] *
A.200 r/ min
B.400 r/ min
C.600 r/ min
D.800 r/ min(正确答案)
2.进行汽车二级维护前，检查发动机的转速为800r/min时，点火提前角应为（）
[单选题] *
A.3°
B.5°
C.7°
D.9°(正确答案)
3.断电器触点闭合期间对应的分电器（）转角，称为触点闭合角。 [单选题] *
A.曲轴
B.转子
C.凸轮轴(正确答案) D.驱动轴
4.进行汽车二级维护前，检测分电器重叠角，国家标准规定分电器重叠角应不大于（）。 [单选题] *
A.3°(正确答案)
B.5°
C.7°
D.9°
5.断电器触点闭合期间对应的分电器凸轮轴转角称为（） [单选题] *
A.分电器重叠角
B.触点闭合角(正确答案)
C.触点提前角
D.触点滞后角
6.进行汽车二级维护前，检查发动机的转速为（）时，点火电压应为8～10kV [单选题] *
A.200 r/min
B.400 r/min
C. 600 r/min
D.800r/min(正确答案)
7.进行汽车二级维护前，检查发动机的转速为800r/min点火电压为（）。 [单选题]
*
A.2~4kV
B.4~6kV
C.6～8kV
D. 8～10kV(正确答案)
8.进行汽车二级维护前，检查发动机的转速为1200 r/min时，单缸发动机断火转速下降应不 小于（） [单选题] *
A.30 r/min
B.50 r/min
C. 70r/min
D.90 r/ min(正确答案)
9.为保证车辆顺利启动，)启动电流稳定值应该为100 ~ 150A，蓄电池内阻不大于20 mΩ；稳定电压不小于（） [单选题] *

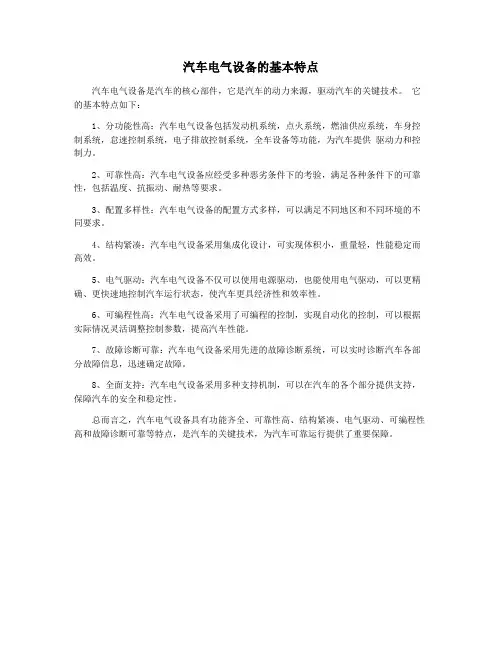

汽车电气设备的基本特点
汽车电气设备的基本特点
汽车电气设备是汽车的核心部件，它是汽车的动力来源，驱动汽车的关键技术。 它的基本特点如下：
1、分功能性高：汽车电气设备包括发动机系统，点火系统，燃油供应系统，车身控制系统，怠速控制系统，电子排放控制系统，全车设备等功能，为汽车提供 驱动力和控制力。
2、可靠性高：汽车电气设备应经受多种恶劣条件下的考验，满足各种条件下的可靠性，包括温度、抗振动、耐热等要求。
3、配置多样性：汽车电气设备的配置方式多样，可以满足不同地区和不同环境的不同要求。
4、结构紧凑：汽车电气设备采用集成化设计，可实现体积小，重量轻，性能稳定而高效。
5、电气驱动：汽车电气设备不仅可以使用电源驱动，也能使用电气驱动，可以更精确、更快速地控制汽车运行状态，使汽车更具经济性和效率性。
6、可编程性高：汽车电气设备采用了可编程的控制，实现自动化的控制，可以根据实际情况灵活调整控制参数，提高汽车性能。
7、故障诊断可靠：汽车电气设备采用先进的故障诊断系统，可以实时诊断汽车各部分故障信息，迅速确定故障。
8、全面支持：汽车电气设备采用多种支持机制，可以在汽车的各个部分提供支持，保障汽车的安全和稳定性。
总而言之，汽车电气设备具有功能齐全、可靠性高、结构紧凑、电气驱动、可编程性高和故障诊断可靠等特点，是汽车的关键技术，为汽车可靠运行提供了重要保障。
汽车涂装生产线电气设备控制技术(全文)
汽车涂装生产线电气设备控制技术(全文)
【关键词】电气设备变频器PLC
在科学技术创新为主导的背景之下的汽车生产行业中，涂装生产线的质量好坏和持久性的长短直接的受到了车辆外部防蚀性强弱的影响，从而影响到了汽车的销售量。色泽好。光泽性。颜色艳丽的车身需要适当的运用主动控制设备。当把车辆传输到喷涂区的时候，车身下部的车辆信息数据获取器会自动读取车型信息并且获取数据，然后数据会被传输到相对应的控制设备上，然后再由相对应的控制设备指挥进行操作，对车身进行清洗、烘干和喷涂工作。然而随着涂装生产线的自动化设备技术的改进和更新，这些过程全自动化操作的情况下，全自动化的先进程度也表明在不断的进步。
1涂装生产线电气设备控制技术的原理
浅色车身的车型在电涌的条件下会转换到地下链接部分由升降机、运输链、转台等过程共同运作从而完成工序的连续运作，进而实现面漆工艺技术的进程。然而在这个运作的总过程中间，任何一部分都是在PLC程序的指导下控制完成的。我们可以参考转台站的例子来分析自动化控制的具体过程，转台站主要是被用来对承载车身的滑橇进行转动，传输操作，有利于流水线的自动化运转。比如说对轿车进行涂装操作的时候而且深入到全自动的系统内部，辊床驱动载动车身滑橇并且完成涂装生产线的工作任务之后会自行恢复到车身上件点，并且迅速的进入到准备工作的状态，为下一辆车型进行涂装生产。
变频器的用途是驱动汽车自身的刹车交流系统实现对电机系统减速命令，最终拉动转台进行位置移动。交流减速电机1是用来带轮转动机来驱动辊轮转动，从而使他们可以同步。交流减速电机2的作用是使辊床被驱动进行同步运作，从而实现使转台转动的目的。电感传感器1是对输送辊床入口处进行准确地定位，从而准确地进行输送定位。当获取滑撬物料时从设备设备输送的车辆信息的时候，电感传感器2是对旋转转台进行明确的定位，当检测到转台旋转到位时给PLC提供输入信号，棍床会停止运作。从而实现正常运作，限位开关会对PLC输送信号，PLC会对刹车控制系统进行即刻的控制。
汽车辅助电器设备(电动刮水器)(常用版)
汽车辅助电器设备(电动刮水器)（常用版）
(可以直接使用，可编辑 完整版资料，欢迎下载） 汽车辅助电器设备(电动刮水器)
模块化教学 校本教材
上海交通职业技术学院
汽车工程系·汽车运用技术教研室
汽车辅助电器设备
学习目标： 1. 知道汽车各种辅助电器设备结构组成及正确使用。
2. 会结合电路图正确诊断排除各种辅助电器设备系统的故障。
一、电动刮水器
（一）电动刮水器的功能
为了保证汽车在雨天或雪天时有良好的视线，确保行车安全，在汽车挡风玻璃装有刮水器。一般汽车的前风窗上装有两个刮水片，有些汽车后窗也装有一个刮水片，有些高级轿车的前大灯上也装有刮水片。
刮水器的作用：清扫风窗玻璃上的雨水、雪或尘土，保证汽车在雨天或雪天时，驾驶员有良好的视线，确保行驶安全。
汽车上采用的刮水器根据其动力不同分为真空式、气动式和电动式三种。目前在汽车上广泛采用的电动刮水器。
普遍具有高速、低速及间歇三个工作档位，而且 除了变速之外，还有自动回位的功能
（二）电动刮水器的基本结构与工作原理
1．电动风窗刮水器的组成
电动风窗刮水器主要是由直流电动机、蜗轮箱、曲柄、连杆、摆杆、刮（水）片等组成。
2．电动风窗刮水器的工作原理
电动机轴端的蜗杆驱动涡轮4，涡轮4带动摇臂6旋转，摇臂6使拉杆往7复运动，从而带动刮水片左右摆动。
电动机电流由车辆电源供应，永磁式刮水器电动机具有体积小、重量轻、结构简单等优点，因此目前在国内外汽车广泛应用。永磁式刮水器电动机的磁场由永久磁铁提供。
3 永磁式刮水器电动机的变速原理
永磁式刮水器电动机的磁场由永久磁铁提供。利用三个电刷来改变正负电刷之间串联的线圈数，实现变速。永磁电动机工作时，在电枢内同时产生反电动势，其方向与电枢电流的方向相反。要使电动机旋转，外加电压必须克服反电动势的作用。
当电动机转速升高时，反电动势增加，只有当外加电压等于反电动势时，电枢的转速才能稳定。 （三）．永磁式刮水器的自动复位与制动
汽车电气设备构造与维修总结
汽车电气设备构造与维修总结
随着汽车技术的不断发展，汽车电气设备的构造和维修也变得越来越重要。汽车电气设备是汽车电子控制系统的重要组成部分，它包括了发电机、电池、起动机、点火系统、灯光系统、音响系统、空调系统等。本文将从汽车电气设备的构造和维修两个方面进行总结。
一、汽车电气设备的构造
1. 发电机
发电机是汽车电气设备中最重要的部分之一，它的主要作用是将发动机的机械能转化为电能，为汽车提供电力。发电机由转子、定子、电刷、电极等部分组成。其中，转子是发电机的核心部分，它由磁钢和铜线绕组组成，通过旋转产生磁场，从而产生电能。定子则是发电机的固定部分，它由铁芯和铜线绕组组成，通过电磁感应产生电能。
2. 电池
电池是汽车电气设备中的另一个重要部分，它的主要作用是为汽车提供启动电流和稳定电压。电池由正极、负极、电解液、电池壳等部分组成。其中，正极和负极是电池的两个极端，它们通过电解液和隔板相隔，形成电化学反应，从而产生电能。电池壳则是电池的外壳，它起到保护电池和固定电池的作用。
3. 起动机
起动机是汽车电气设备中的另一个重要部分，它的主要作用是将电能转化为机械能，从而启动发动机。起动机由电动机、齿轮、离合器、电磁铁等部分组成。其中，电动机是起动机的核心部分，它通过电磁感应产生转矩，从而带动齿轮旋转。离合器则是起动机的连接部分，它通过离合器片的摩擦作用将起动机和发动机连接起来。电磁铁则是起动机的控制部分，它通过电磁吸合作用控制起动机的启动和停止。
4. 点火系统
点火系统是汽车电气设备中的另一个重要部分，它的主要作用是将电能转化为高压电能，从而点火燃烧汽油。点火系统由点火线圈、点火塞、点火开关等部分组成。其中，点火线圈是点火系统的核心部分，它通过电磁感应产生高压电能，从而点火燃烧汽油。点火塞则是点火系统的连接部分，它通过电极将高压电能传递到汽油中，从而点火燃烧汽油。点火开关则是点火系统的控制部分，它通过开关控制点火系统的启动和停止。
《汽车电气设备构造与维修》教案4-5
精品
welcome
课题 项目四汽车点火系统 共 2 课时
霍尔式电子点火系及无机械提前式电子点火系 备课人马
教学目的 1、 熟悉霍尔式电子点火系的组成及原理。
2、 熟悉无机械提前式电子点火系的组成及原理。
教学重点
和难点 重点：霍尔式电子点火系及无机械提前式电子点火系组成及原理。 难点：霍尔式电子点火系及无机械提前式电子点火系工作原理分析。
教学方法 项目教学 课前准备 PPT
教 学 过 程 个案补充
组织教学
导入新课
复习回顾：
电子点火系概述
1、 电子点火系的基本组成及基本原理
2、 电子点火系的优点
3、 电子点火系的分类
4、 磁感应式电子点火系
新授课
一.霍尔式电子点火系
1 .组成
霍尔式电子点火系由电源、点火开关、电子点火模块、 高能点火线圈、霍尔式分电器总成、高压线、火花塞等部 件组成
2.工作原理
下面以上海桑塔纳轿车为例。接通点火开关 ON档或ST
档：发动机曲轴带动分电器轴转动时，信号传感器转子叶 片交替穿过霍尔元件气隙。当转子叶片进入气隙时，霍尔 信号传感器输出11.1-11.4 V的高电位，高电位信号通过
精品
welcome
电子点火模块中的集成电路使大功率二极管 V导通饱和， 接通点火线圈初级电流，点火线圈铁心储存磁场能；当转 子叶片离开霍尔元件气隙时，霍尔信号传感器输出 0.3 -
0.4 V的低电位，低电位信号通过电子点火模块使大功率二 极管V截止，初级电流的骤然消失使次极感应出大于 20000V高电压；配电器将高压电按点火顺序准时地送给 个工作缸火花塞跳火。
3.分电器总成
霍尔式分电器总成主要由霍尔式信号传感器、 配电器、
真空点火提前装置、离心点火提前装置组成。
（1） 霍尔式点火信号传感器
霍尔式点火信号传感器主要由转子和定子组成。转子 既触发叶轮，由分电器轴带动，其叶片数与发动机气缸数 相等。
定子由永久磁铁、霍尔元件和导磁板等组成。带导磁 板的永久磁铁与霍尔元对置安装于分电器底版上，其间留 有一定 气隙。触发叶片的叶轮可在气隙中转动。
汽车电气设备构造与维修培训教材(DOC44页)
《汽车电气设备构造与维修》电子教案
项目名称 汽车电气系统的基本构造及基础元件的认知 授课时间
任务内容 汽车电气系统及电器基础元件的认知 授课班级
授课方式 项目教学、任务驱动 教学时数 1
教学目标 了解本课程介绍的内容、初步了解汽车电子电器。
教学重点
教学难点 知识重点：汽车电子电器基础
知识难点：汽车电路个系统
授课情况纪实 授课地点 实训室
教
学
过
程
与
内
容
一、 教学程序设计
1.组织教学
2.导入新课
汽车电子电器在汽车中的地位
发动机
汽车是由 底盘 四部分组成的。
车身
电子电器
汽车电子电器性能的好坏直接影响汽车的动力性、经济性、安全性、可靠性、舒适性及污染等方面的性能。
汽车电器设备与维修是一门专业课，其主要任务是阐明汽车各种电子电器的构造、原理、性质、使用、维护、检修等诸方面的内容。
3.新授课
课程的学习重点:
(1)掌握汽车电子电器各部件名称、功用、结构及工作原理。
(2)掌握各电器系统常见故障及简单的处理方法。
(3)掌握有关汽车电器系统的一些专业术语。
(4)能读懂常见几种车型的电路图。
(5)了解汽车电器、电子新技术的应用。
教
学
过
程
与
内
容
学习方法:
（1）讲练结合，课上课下多下点功夫。
（2）注重电子电器和电路方面的学习。
（3）充分利用资源上网或图书管等学习。
（4）师生多交流。
汽车电气系统的共同特点:
（1）单线制：电源到用电设备只有一根 导线，用汽车的金属机体作为公共（导线）回路，这种电路连接方式称为单线制。
（2）负极搭铁：蓄电池负极接公共（导线），用电器负极也接公共（导线）。
