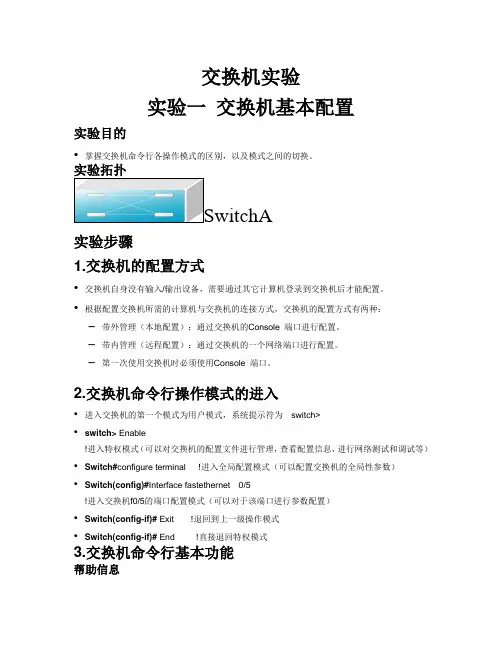

交换机实验实验一交换机基本配置实验目的•掌握交换机命令行各操作模式的区别，以及模式之间的切换。
SwitchA实验步骤1.交换机的配置方式•交换机自身没有输入/输出设备，需要通过其它计算机登录到交换机后才能配置。
•根据配置交换机所需的计算机与交换机的连接方式，交换机的配置方式有两种：–带外管理（本地配置）：通过交换机的Console 端口进行配置。
–带内管理（远程配置）：通过交换机的一个网络端口进行配置。
–第一次使用交换机时必须使用Console 端口。
2.交换机命令行操作模式的进入•进入交换机的第一个模式为用户模式，系统提示符为switch>•switch> Enable!进入特权模式（可以对交换机的配置文件进行管理，查看配置信息，进行网络测试和调试等）•Switch#configure terminal !进入全局配置模式（可以配置交换机的全局性参数）•Switch(config)#Interface fastethernet 0/5!进入交换机f0/5的端口配置模式（可以对于该端口进行参数配置）•Switch(config-if)# Exit !退回到上一级操作模式•Switch(config-if)# End !直接退回特权模式3.交换机命令行基本功能帮助信息•switch>？！显示当前模式下所有可执行的命令•switch#co ？！显示当前模式下所有co开头的命令•switch#copy ？！显示copy命令后可执行的参数命令的简写•Switch#conf term ！交换机命令行支持命令的简写，该命令代表configure terminal实验二交换机的全局配置实验目的•掌握交换机的全局的基本配置。
实验拓扑SwitchA实验步骤1.交换机设备名称的配置•switch> enable•switch# configure terminal !进入全局配置模式•switch(config)# hostname 105_switch !配置交换机的设备名称为105_switch !设置系统名称，名称必须由可打印字符组成，长度不能超过255个字节。
交换机创建vlan和划分vlan及跨交换机vlan的配置
一、创建vlan和划分vlan1、创建vlan的操作命令如下所示。
Switch(config)#vlan 10//创建vlan10，并进入vlan配置模式，no vlan 10 为删除vlan10.Switch(config-vlan)#name aaa//为vlan指定名称为aaa2、将交换机端口成员添加到对应的vlan操作命令如下所示。
Switch(config)#interface range fastethernet0/1-5//从全局配置模式进入到端口范围配置模式。
Switch(config-if-range)#switchport access vlan 10//设置交换机端口fastethernet0/1、0/2、0/3、0/4、0/5允许访问vlan10，即1-5号端口添加到vlan10中，no swithport access vlan10 可以从vlan10 删除端口成员。
Switch(config-if-range)#exitSwitch(config)#endSwitch#show vlan//通过以上配置以后，可以使用show vlan命令来验证vlan 配置情况。
二、跨交换机vlan配置trunk1、交换机A配置trunk如下SwitchA(config)#interface fastethernet 0/24SwitchA(config-if)#switchport mode trunk//设置交换机A的端口fastethernet 0/24为trunk模式。
工作在trunk模式下的端口称为trunk 端口，trunk端口可以通过多个vlan的流量，通过trunk端口之间的互连，可以实现不同交换机上相同vlan的互通。
SwitchA(config-if)#switchport trunk allowed vlan 10,20//设置trunk端口允许通过的vlan。
