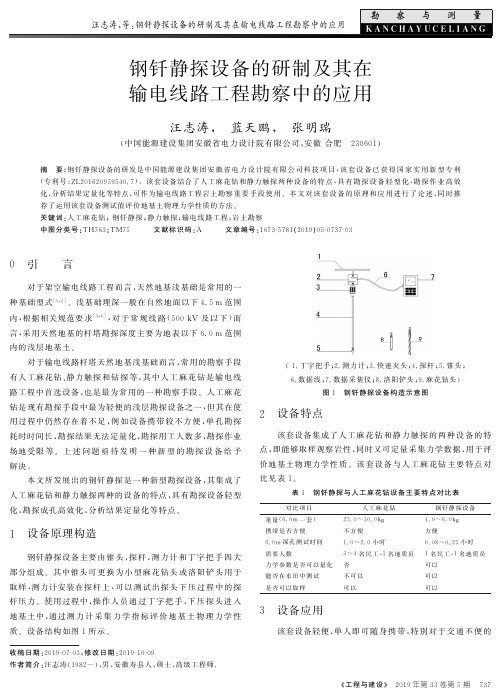

钢钎静探设备的研制及其在输电线路工程勘察中的应用
输电线路而言,运用该套设备可带来极大便利.该套设备在 输 电线路工程岩土勘察中的应用主要体现在以下几点.
(１)定量化评价地基土物理力学性质.本套设备可采集 在 下压探头过程中 探 杆 所 产 生 的 压 力 T,通 过 T 值 定 量 评 价 地 基土物理力学性质.
(２)判别 地 层 岩 性. 本 套 设 备 配 备 了 麻 花 钻 头 和 洛 阳 铲 头,可以通过这两种探头取土样进行岩性判别.另外在操作 的 过程中,通过手感也可对岩性进行判别.对于黏性土一般可 通 过在上拔探杆过程中是否具有黏着感来判定.砂土如果在地 下水以下,当探头进入该层时,通常会发出砂响,一般操作设 备 的人可以通过探杆明显听到,砂粒越粗这种砂响就越大.砂 土 在上拔的过程中没有黏着感,探杆上下移动很顺畅.粉土介 于 黏性土和砂土之间,在 下 压 钻 进 的 过 程 中 有 一 定 的 顿 挫 感,但 声 音 并 不 明 显 ,上 拔 过 程 中 有 一 点 黏 性 .Fra bibliotek０ 引 言
对 于 架 空 输 电 线 路 工 程 而 言 ,天 然 地 基 浅 基 础 是 常 用 的 一 种 基 础 型 式 . [１,２] 浅 基 础 埋 深 一 般 在 自 然 地 面 以 下４．５m 范 围 内 ,根 据 相 关 规 范 要 求[３,４],对 于 常 规 线 路 (５００kV 及 以 下 )而 言,采用天然地基的杆塔勘探深度主要为地表以下６．０m 范围 内的浅层地基土.
点,即能够取样观察岩性,同时又可定量采集力学数据,用于 评 价地基土物理力学性质.该套设备与人工麻花钻主要特点对 比 见 表 １.
表 １ 钢 钎 静 探 与 人 工 麻 花 钻 设 备 主 要 特 点 对 比 表
对比项目 重 量(６．０m 一 套) 携带是否方便 ６．０m 深 孔 测 试 时 间 需要人数 力学参数是否可以量化 能否在水田中测试 是否可以取样

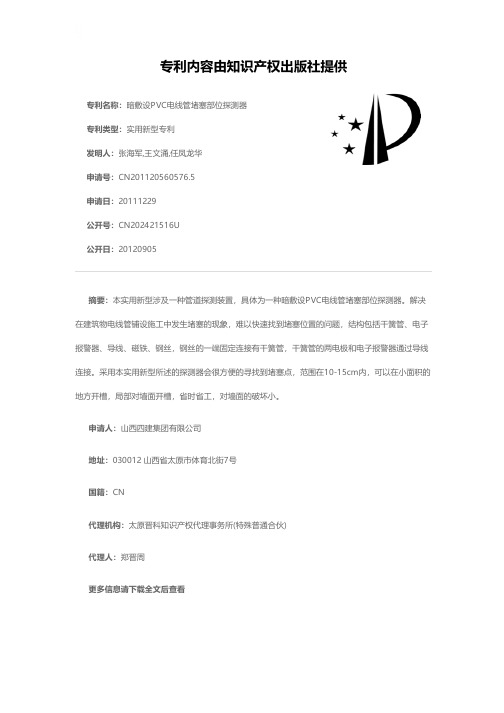

暗敷设PVC电线管堵塞部位探测器[实用新型专利]
![暗敷设PVC电线管堵塞部位探测器[实用新型专利]](https://img.taocdn.com/s3/m/b8e75a8c48d7c1c709a1456b.png)
专利名称：暗敷设PVC电线管堵塞部位探测器专利类型：实用新型专利
发明人：张海军,王文涌,任凤龙华
申请号：CN201120560576.5
申请日：20111229
公开号：CN202421516U
公开日：
20120905
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种管道探测装置，具体为一种暗敷设PVC电线管堵塞部位探测器。
解决在建筑物电线管铺设施工中发生堵塞的现象，难以快速找到堵塞位置的问题，结构包括干簧管、电子报警器、导线、磁铁、钢丝，钢丝的一端固定连接有干簧管，干簧管的两电极和电子报警器通过导线连接。
采用本实用新型所述的探测器会很方便的寻找到堵塞点，范围在10-15cm内，可以在小面积的地方开槽，局部对墙面开槽，省时省工，对墙面的破坏小。
申请人：山西四建集团有限公司
地址：030012 山西省太原市体育北街7号
国籍：CN
代理机构：太原晋科知识产权代理事务所(特殊普通合伙)
代理人：郑晋周
更多信息请下载全文后查看。
高灵敏度武器探测器
高灵敏度武器探测器
戴明远
【期刊名称】《现代科学仪器》
【年(卷),期】2003(000)004
【摘要】介绍了一种单片微处理器控制的武器探测器, 具有灵敏度高、稳定、使用方便的优点.探测器的核心由一个运算放大器和一个LC并联谐振回路组成.在微处理器控制下,并联谐振回路输出一个幅度稳定的正弦波.当探测器接近武器时,回路Q 值由于涡流造成能耗而下降,正弦波幅度也随之下降,据此信号微处理器就可探测到附近有武器.如果探测器附近无武器,微处理器会随时调控仪器基准,因此其基准稳定.由于基准稳定故判决武器是否存在的判据阈值可以设置得相当小,于是探测器有很高的灵敏度.
【总页数】3页(P55-57)
【作者】戴明远
【作者单位】同济大学电子与信息工程学院,上海,200092
【正文语种】中文
【中图分类】TH816;TH822
【相关文献】
1.适用于吸气式感烟火灾探测器的高灵敏度烟雾传感器 [J], 姚浩伟;郑远攀;蒋丹;王小伟;武录森;骆腾;梁栋
2.高灵敏度太赫兹超导探测器助力探索未知宇宙——记中国科学院紫金山天文台毫
米波和亚毫米波技术实验室 [J], 任远;张文;李婧;缪巍;史生才;
3.甚高灵敏度红外探测器读出电路实现方法研究 [J], YUAN Yuan;WANG Jing;LI Dong-Bing
4.二维材料异质结高灵敏度红外探测器 [J], 张金月;吕俊鹏;倪振华
5.我国发布钙钛矿光电探测器实现世界最高灵敏度 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
地下管道电缆无损探测取得好效果
地下管道电缆无损探测取得好效果
鲁永康
【期刊名称】《地质科技情报》
【年(卷),期】1989(0)2
【摘要】在城市建设和老企业的改造过程中,地下管道电缆的寻找成为一个新问题。
埋藏在地下的自来水、煤气等管道、电力及通讯电缆,由于历史的原因,原有资料严
重丢失,
【总页数】1页(P58-58)
【关键词】管道电缆;通讯电缆;无损探测;城市建设;探测过程;地下管道;武汉钢铁公司;电磁干扰;施工过程;参考线
【作者】鲁永康
【作者单位】中国地质大学
【正文语种】中文
【中图分类】P5
【相关文献】
1.白蚁隐患探测仪的无损探测方法及应用效果 [J], 严双顶;叶松;戴大刚
2.探地雷达探测地下管道的效果分析 [J], 刘传孝;蒋金泉;杨永杰
3.红外辐射探测地下管道效果初探 [J], 王勇;史美璞;周诗可
4.VISTA精确定位地下资产：3D地图辅助地下管道、输送管和电缆的探测 [J], 无
5.电力电缆故障探测技术的应用与效果探析 [J], 于海涛
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2期·研究与开发·53 墙体中钢筋、金属水管、电线探测器
戴明远
(同济大学,上海 200439)
摘要:介绍了一种墙体中钢筋,金属水管,电线探测器。
该探测器采用一个LC振荡器用以检测墙体中各种金属物,例如钢筋、金属水管等。
振荡器的输出幅度是用作为幅度控制
器的结型场效应管控制的。
由高输入阻抗运算放大器和电容构成的采样保持器形成浮动的
基淮,于是可实现自动调零。
用窗口比较器和LED可大致显示墙体中被测物体与探测器之
间的距离。
用电磁感应原理来检测墙体中带交流电的火线,其电路简单而可靠。
该探测器不
用单片机但具有自动调零功能,且具有低价,稳定,实用的优点。
关键词:金属探测;火线探测;自动调零中图分类号:TH89文献标识码:A文章编
号:1002-1841(2003)02-0053-02
Detector for the Reinforcing Steel Bar ,
Metal Water Pipe and Live Wire in the Wall
Dai Mingyuan
(T ongji University , Shanghai 200439 , China)
Abstract:Introduces a detector for the co rruga ted steel bar , metal pipe and living w ire in the wall.It has a LC oscillator in it used to detect all kinds of metal objects in a w all such as corrugated steel bar , metal water
pipe etc .The output amplitude o f the oscillator is controlled by a junctio n type field effect transistor , w hich
works as an automatic amplitude regulator .A sample -and -hold device consist of a operational amplifier with
very hig h input impedance and a capacito r can establish a flo atable base , therefore automatic zero -adjusting
is realizable .With a simple window comparator and L EDs the distance between the detector and the object in
a wall can be display ed approximately .The principle of electromagne tic inductio n is to be used to detect AC
living w ire in a w all, the circuit is simple but reli-able.T he detector w ithout a micro -co ntroller has the function
of zero -adjustment .And has the virtues of low cost , stability and utility .
Key Words:Me tal Detecting ;Living Wire Detecting ;Automatic Zero -A djusting
1 引言
室内装修或安装空调免不了要在混凝土墙体上打洞,如盲目打洞,则很可能打到混凝土中的钢筋上,这会损坏冲击钻的钻头,更严重的是,裸露的钢筋会锈蚀(打到钢筋的孔往往弃之不用, 但又不作修补),从而损害建筑物的强度。
打到墙中电源暗线(220V电源火线),会造成自家或邻居供电中断,除修补极为困难外还有可能危及操作人员的生命。
打坏水管也会造成很大损失。
因此墙体上打洞前最好先用探测器探明墙内该处确无上述管线为好。
市场上已有若干探测器,一类用电位器调零后再测,这比较麻烦,另一类采用单片机自动调零,但价格昂贵。
设计了一种不用单片机也不用电位器,但可自动调零且性能稳定,适合于规模生产的钢筋、金属水管、电线探测器,对样机进行了严格检测,证明具有造价低,稳定而使用方便的优点。
2 探测电路原理
探测器电原理图如图1,运放U1的输出端与反相输入端之间接有L、C组成的并联谐振回路,其谐振频率约为76 kH z.该并联谐振回路与R1,以及用作可变电阻的N沟道结型场效应管2SK163(Q1)构成负反馈支路,而正反馈支路由接在输出端和同相输入端之间的电阻R2及R3组成。
正常工作时电路综合效果为正反馈,故起振, U1输出峰值(无钢筋等时)约为1.5V(可调节R 1实现), 频率为 76 kHz 的正弦振荡 , 经 D1整流,C1滤波,U4,1放大后在其输出端形成直流控制电压,去控制用作可变电阻的场效应管Q1,而Q1内阻的变化构成负反馈量的变化,从而使U1输出基本稳定。
测量时钢筋等金属物靠近电感L,会使其Q值下
收稿日期:2002-09-21收修改稿日期:2002-11-25
54仪表技术与传感器2003 年
降,从而使U1输出减小,于是就可进行测量了。
需要说明的是,Q1等组成的反馈幅度控测,其反馈量要适当,反馈过深会造成探测灵敏度下降(但不会完全不能工作),电路调节适当时,U1的输出幅度变化仅与无源元件L、C、R1、R2等(均应采用优质,低温度系数的)的温度系数有关,而与有源元件Q1、U1几乎无关,这说明电路的设计已接近最优状态。
图1探测器电原理图
3 显示等电路原理
用户手持探测器,在空气中闭合电源开关S1,探测器得电起振,U4,1输出约-2 VDC(相对于地线,下同)初始化电压,用户在测量前按下常闭按钮开关S2,此时初始化电压已存于采样保持电容C2中,且约 3 min不变,因为跟随器U3是具有MOS输入端的运放,其输入阻抗极高。
同时此电压经U3输出,在R9-R13形成分压,作为相应的比较电压,送到U2组成的各比较器的反相输入端,而U2的所有同相输入端连在一起接U4,1输出。
按下 S2后即可对墙体进行探测 ,当移动探测器逐渐靠近金属物时,由于涡流L的Q值逐渐下降,U1输出正弦振荡幅度逐渐减小,最终使U4,1输出直流绝对值逐渐下降,于是D2-D5会依次亮,指示测到了钢筋(或金属水管),离开最远时D2亮,最近时D5亮。
4 探测器工作稳定的原因
由于电容C2的采样保持作用,即使由于某些元件的参数因温度而变化,使U1输出的正弦振荡幅度有些变化,也不会影响探测器的功能,因为电容C2上的电压在S2按下前自动随时跟踪,S2按下后即可使比较器各端自动有一个合适的设定值。
5 探测钢筋、金属水管的方法
探测时先打开电源开关S1,再按下S2,将探测器在墙上欲打孔处附近移动,如D2-D5亮,说明探测器已移至钢筋或金属水管附近,否则可放心打洞。
为了确认无误,可先用探测器测一下已知的金属物体如钥匙等,此时随着距离的靠近,D2-D5应依次亮,如无误再实测。
6 电源线的探测
电源线的探测原理较简单,探测传感器(antenna,实为印刷电路板上一条10m m宽,40 mm长的铜箔)会拾取墙内火线的交流50 Hz信号,经U4,2放大隔直,U4,3进一步放大 ,再由 D6半波整流经 C5滤波后,得到直流电压。
该电压与由R28、R27设定的电压,经比较器U4,4比较,如低于此电压则发光二极管D7亮,指示探测到电源火线。
探测时一定要将用电器的开关打开,否则会漏判,因为探测器只能测火线。
电源开关S1打开后探测器测电线即有效,不需要调零。
7 探测距离
直径10 mm钢筋>8 m m;直径20 mm钢筋>11mm ;直径 15 m m 铜水管>6 mm ;直径 1 mm 双股并行铜质带电电线5～10 mm(视墙体湿度而定)。
