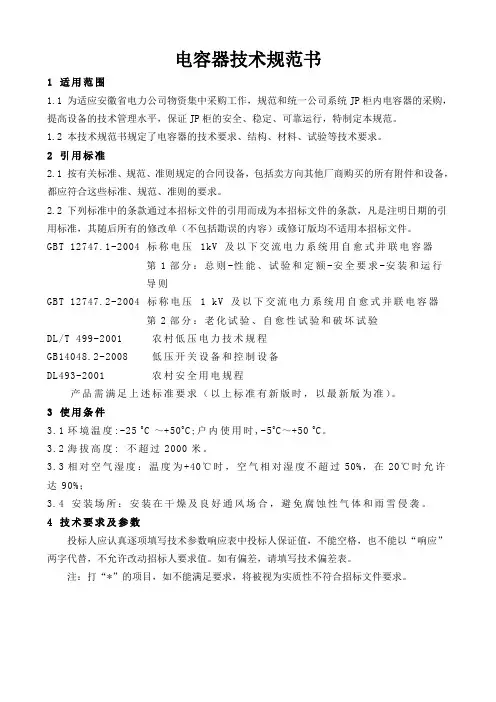

电容器技术规范书1 适用范围1.1 为适应安徽省电力公司物资集中采购工作,规范和统一公司系统JP柜内电容器的采购,提高设备的技术管理水平,保证JP柜的安全、稳定、可靠运行,特制定本规范。

1.2 本技术规范书规定了电容器的技术要求、结构、材料、试验等技术要求。

2 引用标准2.1 按有关标准、规范、准则规定的合同设备,包括卖方向其他厂商购买的所有附件和设备,都应符合这些标准、规范、准则的要求。

2.2 下列标准中的条款通过本招标文件的引用而成为本招标文件的条款,凡是注明日期的引用标准,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本招标文件。

GBT 12747.1-2004 标称电压1kV 及以下交流电力系统用自愈式并联电容器第1部分:总则-性能、试验和定额-安全要求-安装和运行导则GBT 12747.2-2004 标称电压 1 kV 及以下交流电力系统用自愈式并联电容器第2部分:老化试验、自愈性试验和破坏试验DL/T 499-2001 农村低压电力技术规程GB14048.2-2008 低压开关设备和控制设备DL493-2001 农村安全用电规程产品需满足上述标准要求(以上标准有新版时,以最新版为准)。

3 使用条件3.1环境温度:-25O C~+50O C;户内使用时,-5O C~+50O C。

3.2海拔高度: 不超过2000米。

3.3相对空气湿度:温度为+40℃时,空气相对湿度不超过50%,在20℃时允许达90%;3.4 安装场所:安装在干燥及良好通风场合,避免腐蚀性气体和雨雪侵袭。

4 技术要求及参数投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。

如有偏差,请填写技术偏差表。

注:打“*”的项目,如不能满足要求,将被视为实质性不符合招标文件要求。

表 1 电容器技术参数及响应表5 时间要求5.1 供货工作进度5.1.1 买方向卖方提出采购订单后,卖方应在 1 周内,向买方提供一份详尽的生产进度计划表。

中高压电容

中高压电容

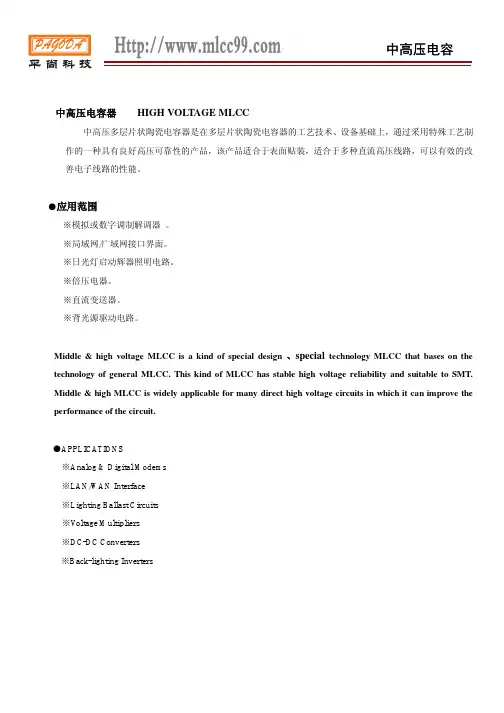

中高压电容器HIGH VOLTAGE MLCC中高压多层片状陶瓷电容器是在多层片状陶瓷电容器的工艺技术、设备基础上,通过采用特殊工艺制作的一种具有良好高压可靠性的产品,该产品适合于表面贴装,适合于多种直流高压线路,可以有效的改善电子线路的性能。

●应用范围※模拟或数字调制解调器。

※局域网/广域网接口界面。

※日光灯启动辉器照明电路。

※倍压电器。

※直流变送器。

※背光源驱动电路。

Middle & high voltage MLCC is a kind of special design 、special technology MLCC that bases on the technology of general MLCC. This kind of MLCC has stable high voltage reliability and suitable to SMT. Middle & high MLCC is widely applicable for many direct high voltage circuits in which it can improve the performance of the circuit.●APPLICATIONS※Analog & Digital Modems※LAN/WAN Interface※Lighting Ballast Circuits※V oltage Multipliers※DC-DC Converters※Back-lighting Inverters容量范围及其电压单位/unit: pF尺寸规格 容量范围CapacitanceSize Code工作电压 Rated V oltageNPO X7R Y5V 100V0.5~820 150~10,000 2,200~68,000 200V 0.5~470 150~6,800 ---------- 0603250V 0.5~470 150~6,800 ---------- 100V 0.5~1,500 150~33,000 10,000~100,000 200V0.1~1,500 150~22,000 10,000~56,000 250V 0.1~1,500 150~22,000 10,000~56,000500V 0.1~560 150~10,000 --------- 08051000V 0.1~100 --------- --------- 100V 0.5~3,300 150~100,000 15,000~330,000 200V0.1~2,700 150~47,000 10,000~150,000 250V 0.1~2,700 150~33,000 10,000~150,000500V 0.1~1,500 150~22,000 ---------- 1000V 0.1~1,000 150~5,600 ---------- 12062000V 0.1~270 150~1,500 ----------- 100V 1.0~4,700 150~220,000 10,000~820,000 200V1.0~3,300 150~100,000 10,000~390,000 250V 1.0~3,300 150~82,000 10,000~390,000500V 1.0~2,000 150~33,000 ---------- 1000V 1.0~820 150~10,000 ----------- 12102000V 1.0~470 150~6,800 ----------- 100V 2.0~4,700 150~220,000 150,000~1,000,000 200V 2.0~3,300 150~100,000 10,000~390,000 250V 2.0~3,300 150~82,000 10,000~390,000500V2.0~1,800 150~39,000 -------- 1000V 2.0~820 150~10,000 --------- 2000V 2.0~470 150~6,800 --------- 3000V 2.0~470 150~2,200 --------- 4000V 2.0~56 150~1,000 ---------- 18085000V2.0~27---------------------容量范围及其电压单位/unit: pF尺寸规格 容量范围Capacitance (PF )Size Code工作电压 Rated V oltageNPO X7R Y5V100V 3.0~180 220~10,000 150~330,000 150,000~1,500,000 200V 3.0~5,600 150~150,000 100,000~470,000 250V3.0~5,600 150~120,000 100,000~470,000500V 3.0~3,900 150~100,000 ---------- 1000V 3.0~1,200 150~27,000 ---------- 2000V 3.0~680 150~10,000 ---------- 3000V 3.0~470 150~2,200 ---------- 4000V 3.0~220 150~1,500 --------- 18125000V 3.0~56 ---------- ---------- 100V 5.0~27,000 150~1,000,000 250,000~3,300,000 200V 5.0~12,000 150~470,000 22,000~680,000 250V 5.0~12,000 150~470,000 22,000~680,000500V5.0~6,800 150~330,000 ---------- 1000V 5.0~2,200 150~56,000 ---------- 2000V 5.0~1,000 150~27,000 ---------- 3000V 5.0~680 150~3,900 ---------- 4000V 5.0~560 150~3,300 ---------- 22255000V5.0~100---------------------备注:可根据客户的特殊要求设计符合客户需求的产品。

10kV电容器技术规范书

10kV电容器技术规范书

和县和成矿业35kV变电站工程10kV并联电容器成套装置技术规范书批准:审核:校核:编写:巢湖鼎力电力工程设计有限公司2008年05月巢湖目录1. 总则2. 技术要求3. 使用环境条件4 . 设备名称及套数、型号规格5 . 设备概况6. 配件的技术要求及质量保证7. 整机8. 技术服务9. 质量保证和试验附图:电容器接线图1总则1.1本规范书的使用范围仅限于和县和成矿业35kV变电站工程10kV并联电容器成套装置的定货,它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本规范书和工业标准的优质产品。

1.3本规范书所使用的标准如遇与供方所执行的标准发生矛盾时,按较高标准执行。

1.4如果供方没有以书面形式对本规范书的条文提出异议,那么需方可以认为供方所供的产品应符合本规范书的要求。

1.5在签定合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充要求,根据具体情况由供需双方共同商定。

2技术要求2.1 设备制造应满足下列规范和标准DL/T628-1997 《集合式并联电容器装置设计规范》GB50227-95 《并联电容器装置设计规范》GB311.1-83 《高压输变电设备的绝缘配合》GB5582 《高压电力设备外绝缘污秽等级》GB311.2-311.6 《高电压试验技术》GB3983.2-93 《高电压并联电容器》GB11024-89 《高电压并联电容器耐久性试验》GB11025-89 《并联电容器用内部熔丝和内部过电压隔离器》ZBK48003-87 《并联电容器电器试验规范》JB3840 《并联电容器单台保护用高压熔断器》SD205-87 《高压并联电容器技术条件》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL653-1998 《高压并联电容器用放电线圈订货技术条件》其它有关的现行标准3使用环境条件3.1 海拔高度:1000m3.2 最高气温:+40℃3.3最低气温:-10℃3.4 最大日温差:25℃3.5 最大风速:30m/s3.6 覆冰厚度:5mm3.7 最大月平均相对湿度:不大于90%(25℃)最大日平均相对湿度:不大于95%(25℃)3.8日照强度:0.1W/cm2 (风速0.5m/s)3.9 抗震能力:地面水平加速度:0.2g地面垂直加速度:0.1g共振正弦二周波,并应考虑导线振荡和导线张力的影响,安全系数1.67。

《10kV中压SVG型动态无功补偿装置标准版技术规范》

《10kV中压SVG型动态无功补偿装置标准版技术规范》
能、试验和定额 安全要求 安装和运行导则》 《高压并联电容器装置》 《高压并联电容器装置使用技术条件》 《串联电抗器》 《高压交流隔离开关和接地开关》 《高压并联电容器用放电线圈使用技术条件》 《高压并联电容器用串联电抗器订货技术条件》 《高压交流熔断器 第 4 部分:并联电容器外保护用熔断器》 《交流电气装置的过电压保护和绝缘配合》 《交流无间隙金属氧化物避雷器》 《放电器》 《电工名词术语》 《绝缘配合 第 2 部分:高压输变电设备的绝缘配合使用导则》 《高压电力设备外绝缘污秽等级》 《高压开关设备和控制设备标准的共用技术要求》 《交流高压隔离开关和接地开关》 《变压器、高压电器和套管的接线端子》 《绝缘子试验方法 第 1 部分:一般试验方法》 《绝缘子试验方法 第 2 部分:电气试验方法》 《绝缘子试验方法 第 3 部分:机械试验方法》 《交流电压高于 1000V 的绝缘套管》
JB7111 DL/T 604 JB/T 5346 GB 1985 DL/T 653 DL/T 462 GB/T 15166.4 DL/T620 GB/T 11032 GB/T 11024.1 GB2900 GB/T 311.2 GB 5582 GB/T 11022 GB1985 GB 5273 GB/T 775.1 GB/T 775.2 GB/T 775.3 GB/T 4109
《绝缘配合 第 2 部分:高压输变电设备的绝缘配合使用导则》 《绝缘配合 第 3 部分:高压直流换流站绝缘配合程序》 《高电压测量标准空气间隙》 《标称电压 1kV 以上交流电力系统用并联电容器 第 2 部分:耐久性试验》 《并联电容器装置设计规范》 《标称电压 1kV 以上交流 电力系统用并联电容漆 第 1 部分:总则 性
其它有关的现行标准。
以上标准应执行最新版本,当上述标准与现行标准不一致时按高标准执行。如果本技术规

高压并联电容器装置说明书

高压并联电容器装置说明书

高压并联电容器装置说明书高压并联电容器装置说明书一.概述产品适用范围与用途TBB型高压并联电容器装置(以下简称装置),主要用于3~ 110kV,频率为50Hz的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

型号、规格及外形尺寸型号说明装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ和BC、BL之分。

执行标准GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3~110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

DL/T 604 高压并联电容器装置订货技术条件产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。

装置的外形和基础的示意图分如图1、图2所示。

产品规格与外形尺寸注:以下尺寸仅供参考,实际尺寸根据用户情况而定。

以单台电容额定电压11/3kV表格 1 卧式-阻尼电抗后置单位:mm表格 2 卧式-阻尼电抗前置单位:mm表格 3 立式-阻尼电抗后置单位:mm表格 4 卧式-铁芯电抗后置单位:mm表格 5 立式-铁芯电抗后置单位:mm图1 装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外;2.安装运行地区的海拔高度不超过1000m(特殊地域或地区可商定);3.周围空气温度为-40℃~+45℃(特殊环境可商定);4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

工作条件装置的连续运行电压为,且能在表6所规定的稳态过电压运行相应时间。

表6 稳态过电压装置能在方均根值不超过×(In为电容器组额定电流)的电流下连续运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
本文件中图样、文字及数据未经重庆 XXXXXXX 公司书面许可,不得以任何方式复制或扩散至第三方。
THIS DRAWING OR DOCUMENT MAY NOT BE REPRODUCED OR DISCLOSED TO ANY THIRD PARTY IN ANY FORM WITHOUT THE PRIOR WRITTEN PERMISSION OF XXXX.
项目名称
中压电容器装置 技术规格书
图 号 设计阶段
STAGE DWG. NO.
PROJECT
子项名称
SUBPROJECT
公用工程及辅助生产设施 第 3 页 共 13 页
SHEET OF
项目编号
PROJECT NO.
详细设计


DISCIPLINE
电气

REV.

1
准出版时,所示版本均为有效版本,当有相应新版本出版时,均以新版本为准。 (1) 、 《并联电容器装置设计规范》 (2) 、 《高压并联电容器装置》 (3) 、 《高压并联电容器装置订货技术条件》 (4) 、 《交流高压断路器的开合电容器组试验》 (5) 、 《高压并联电容器串联电抗器订货技术条件》 (6) 、 《标称电压 1kV 以上交流电力系统用并联电容器》 (7) 、 《高压并联电容器单台保护用高压熔断器订货技术条件》 (8) 、 《交流无间隙金属氧化物避雷器》 (9) 、 《高压并联电容器用放电线圈订货技术条件》 (10) 、 《变电所电压无功电压调节控制装置订货技术条件》 (11) 、 《高电压试验技术》 (12) 、 《外壳防护等级的分类》 (13) 、 《机电产品通用包装技术条件》 3、使用条件 (1)环境条件 除另有说明外,电容器装置设计适用下述环境条件: 年平均温度:18.5℃ 最热月平均最高温度:34.7℃ 最冷月平均最低温度:5.2℃ 极端最高温度:42.8℃(2010 年 8 月 11 日) 极端最低温度: -1.1℃(2008 年 1 月 27 日) 最热月平均相对湿度:51% 最冷月平均相对湿度:59% 极端最高相对湿度:88%(2010 年 8 月 11 日) 极端最低相对湿度: 27%(2008 年 1 月 27 日) 海拔高度:<1000 米
项目名称
中压电容器装置 技术规格书
图 号 设计阶段
STAGE DWG. NO.
PROJECT
子项名称
SUBPROJECT
公用工程及辅助生产设施 第 6 页 共 13 页
SHEET OF
项目编号
PROJECT NO.
详细设计


DISCIPLINE
电气

REV.

1
6.1.6 外壳耐爆能力:>30kJ 6.1.7 电容器容许偏差为额定电容的:-2~+3%,电容器装置每臂三相电容量不平衡度不大于 3% 6.1.8 介质损耗角正切值<0.00008 6.1.9 单元电容器应设有内置放电电阻,断开电源后,电容器上的电压能在 5min 内降至 50V 以 下。 6.1.10 单元电容器过负荷能 (1)电容器的工频稳态过电压和相应的运行时间 工频过电压倍数 1.1 1.15 1.2 1.3 持续时间 长期 每天 30 分 5分 1分
5.5 柜体应设有带电显示装置、运行指示灯和观察窗;柜内应设照明灯。 6、主要器件技术参数要求 6.1 高压并联电力电容器 6.1.1 单元电容器型号:见系统图(供参考) 6.1.2 电容器组的额定容量:见系统图(串联电抗器电抗率:6%) 6.1.3 单元电容器额定容量:根据分组容量定;额定频率:50Hz 6.1.4 固体介质:聚丙烯全膜介质结构 6.1.5 液体绝缘介质:Edisol® ST 绝缘油,燃点 450 度
项目名称
中压电容器装置 技术规格书
图 号 设计阶段
STAGE DWG. NO.
PROJECT
子项名称
SUBห้องสมุดไป่ตู้ROJECT
公用工程及辅助生产设施 第 5 页 共 13 页
SHEET OF
项目编号
PROJECT NO.
详细设计


DISCIPLINE
电气

REV.

1
波值及每路电容器组的投切次数以及操作时间。在各种情况下的故障监测显示,并具有故 障记忆功能,可以存储最近的 8 个故障。 4.11 装置具有自优化的智能控制模式,并具有自定义功能的控制级编辑器,可便于用户定义自 己的控制序列;四象限操作,具有自动初试化功能。 4.12 装置过负荷能力:允许在 1.1 倍额定电压下长期运行,运行在 1.35 倍额定电流下长期运 行, 允许在由于过电压和高次谐波造成的有效值为 1.43 倍额定电流的稳定电流下连续运行。 4.13 涌流限制:将电容组投入时产生的涌流限制在额定电流的 20 倍以下。 4.14 装置的总电容与其额定电容之差不超过额定值的 0~+10%; 装置任何两端子之间测得的最 大与最小电容之比不超过 1.06。 4.15 装置绝缘水平:装置的主电路相间以及相与地之间: 工频耐受电压(1min)方均根值 雷电冲击耐受电压(1.2~5/50μ s)峰值 23kV 60kV
4.16 保护方式:不平衡电压保护(开口三角) 、过电压保护、过流保护等。 5、柜体结构要求 5.1 柜体结构:组合开关、柜式成套结构;防护等级不小于 IP2X;柜体颜色:计算机灰;门上 开有便于观察的视窗及通风散热栅。 5.2 柜体保护:操作门上装有电磁锁闭锁装置,满足五防闭锁要求。 5.3 柜体板门:喷塑。外观简洁、美观;结构防腐、防锈;使用安全、耐久;便于安装、维护。 5.4 每条投切支路单元电容柜柜体尺寸为:1200×1600×2650 (宽×深×高 mm) 。
本文件中图样、文字及数据未经重庆 XXXXXXX 公司书面许可,不得以任何方式复制或扩散至第三方。
THIS DRAWING OR DOCUMENT MAY NOT BE REPRODUCED OR DISCLOSED TO ANY THIRD PARTY IN ANY FORM WITHOUT THE PRIOR WRITTEN PERMISSION OF XXXX.
GB50227-95 JB/T7111-1993 DL/T604 GB7675 DL462-92 GB/T11024.1-2001 DL442-91 GB11032 DL/T653-98 DL/T672-99 GBT16927-97 GB4208-93 GBT13384-92
项目名称
中压电容器装置 技术规格书
(2) 电容器承受的过渡过电压和相应的持续时间 过渡过电压倍数 3.0 2.0 1.7 1.3 1.15 持续时间 0.01 秒 0.3 秒 1秒 1分 30 分
系统中性点接地方式: 10kV 系统不接地或经消弧线圈接地; 母线型式:A、B、C b、安装地点:室内。 4、产品设计要求 4.1 电容器组接线方式:单星形; 4.2 二次控制电源:DC220V; 4.3 每路电容器组额定电抗率:6%; 4.4 电容器柜串联电抗器安装位置:电容器组的电源侧; 4.5 电容器组为柜式结构。每套装置包括:真空接触器、避雷器、电抗器、电流互感器、电压 互感器(放电线圈) 、喷逐式熔断器、并联电容器组、无功补偿控制器、电容器综合保护器 以及连接导体等相关二次元件组成。 4.6 连接线及电容器的安装:电容器套管之间的连接线,电容器套管至母线,电抗器的连接线 均使用软镀锡铜绞线,连接时应有一定的松驰度,不得利用电容器套管连接支承硬母线。 4.7 装置能根据所需无功大小自动投切电容器组,使系统始终处于不过补偿、无功损耗最小的 状态。 4.8 装置可手动、自动投切,在手动投切时,控制器自动闭锁退出控制。 4.9 装置可实时检测显示:系统电压、无功功率、有功功率、频率、功率因数、视在电流、视 在功率、需要补偿的无功、温度及 THD-V、THD-I 和高达 19 次的电网谐波分量,并可监测 每路电容器的电流。 4.10 装置可存储最大电压、最大无功功率、最大有功功率、最大视在功率、最大温度、最大谐
本文件中图样、文字及数据未经重庆 XXXXXXX 公司书面许可,不得以任何方式复制或扩散至第三方。
THIS DRAWING OR DOCUMENT MAY NOT BE REPRODUCED OR DISCLOSED TO ANY THIRD PARTY IN ANY FORM WITHOUT THE PRIOR WRITTEN PERMISSION OF XXXX.
项目名称
中压电容器装置 技术规格书
图 号 设计阶段
STAGE DWG. NO.
PROJECT
子项名称
SUBPROJECT
公用工程及辅助生产设施 第 1 页 共 13 页
SHEET OF
项目编号
PROJECT NO.
详细设计


DISCIPLINE
电气

REV.

1
首 页 图
COVER
1版 版次
REV.
本文件中图样、文字及数据未经重庆 XXXXXXX 公司书面许可,不得以任何方式复制或扩散至第三方。
THIS DRAWING OR DOCUMENT MAY NOT BE REPRODUCED OR DISCLOSED TO ANY THIRD PARTY IN ANY FORM WITHOUT THE PRIOR WRITTEN PERMISSION OF XXXX.


设 计
DESD
日 期
DATE
校 核
CHKD
日 期
DATE
审 核
APPD
日 期
DATE
DESCRIPTION
