动平衡计算国际标准
动平衡精度等级与计算
动平衡精度等级与计算动平衡是机械制造过程中非常重要的一环，它的精度等级与计算是确保机械设备正常运行和提高工作效率的关键。
本文将详细介绍动平衡精度等级的概念以及相关的计算方法。
一、动平衡精度等级的概念动平衡是指在旋转运动机械设备中，通过在转子上添加试重块，使转子旋转时不产生振动，达到平衡状态的一种技术手段。
动平衡精度等级是用来描述动平衡状态的稳定性和精确程度的指标。
按照国际标准ISO1940-1:2003的规定，动平衡精度等级分为六个等级，分别为G1.0、G0.4、G0.7、G2.5、G6.3和G16、其中，G表示全转子高峰值的一半。
精度等级越高，转子的平衡状态越稳定，振动幅度越小，对设备的损伤和干扰越小。
二、计算动平衡精度等级的方法计算动平衡精度等级需要先了解转子的质量不平衡情况，然后根据一定的数学模型进行计算，最终确定转子的动平衡精度等级。
1.质量不平衡计算质量不平衡是指转子上的实际质量分布与理想平衡状态之间的差异。
一般情况下，质量不平衡是通过试重块进行补偿的。
质量不平衡的计算可以通过静态平衡试验和动态平衡试验两种方法进行。
在动态平衡试验中，可以通过测量转子不同时刻的振动加速度或位移信号，进而计算得出质量不平衡。
2.动平衡精度等级计算具体的计算公式如下：G=K1×（ΔW/m）×K2其中，G为动平衡精度等级，K1和K2为修正系数，ΔW为质量不平衡量，m为转子质量。
在计算过程中，需要根据具体的机械设备和转子参数确定修正系数的数值。
三、动平衡精度等级的影响因素1.转子结构和质量分布：不同结构的转子，质量不平衡分布不同，对动平衡精度等级有一定影响。
2.转子转速：转子在不同转速下，质量不平衡对振动的影响程度也不同，因此转速是影响动平衡精度等级的重要因素。
3.转子质量和转子材料：转子质量和材料的不同会对动平衡的要求产生影响，转子质量越大、材料越均匀，要求的动平衡精度等级也相应提高。
4.平衡设备性能：平衡设备的性能和调节方法也会对动平衡精度等级产生影响，高性能的平衡设备能更准确地实现动平衡。
动平衡检测 标准
动平衡检测标准
动平衡检测的标准通常取决于具体的设备和其运行要求。
在汽车领域，轮胎的动平衡标准通常是在5克及以下都被视为正常。
如果超过10克，可能会影响车辆的行驶稳定性。
对于轮毂的动平衡，标准通常在120克以内，国际标准是80克。
此外，在工业领域，如旋转机械，振动限制通常会确定一个上限，通常以振动速度或振动加速度来表示。
同时，对于旋转部件的质量、几何形状和运行速度等因素也会进行计算和分析，以确定需要添加或调整的平衡质量。
平衡过程中的误差应尽可能小，以达到预定的平衡质量并减少振动。
平衡方法的选择也会根据具体设备的要求来定，如单平面平衡、双平面平衡、动平衡等。
这些标准并不是一成不变的，它们可能会因为设备的不同、要求的不同而有所变化。
如有需要，建议咨询专业人士获取具体信息。
动平衡等级标准
动平衡等级标准动平衡是指在旋转机械中，通过调整转子的质量分布，使转子在高速旋转时不产生振动，达到稳定运行的状态。
动平衡等级标准是评价动平衡质量的重要标准，对于保证机械设备的安全运行和延长设备使用寿命具有重要意义。
一、动平衡等级的分类。
根据国际标准ISO1940《动平衡质量等级》，动平衡等级可分为G等级、F等级和Q等级三个等级。
其中，G等级为一般精度等级，F等级为较高精度等级，Q等级为高精度等级。
不同的动平衡等级适用于不同的旋转机械设备，具体如下：1. G等级，适用于一般旋转机械设备，如一般电机、风机、水泵等。
2. F等级，适用于对振动要求较高的旋转机械设备，如精密机床、压缩机、离心风机等。
3. Q等级，适用于对振动要求非常高的旋转机械设备，如高速离心机、精密仪器等。
二、动平衡等级的要求。
不同的动平衡等级对于转子的平衡质量有着不同的要求，主要包括以下几个方面：1. 转子的不平衡质量，G等级要求转子的不平衡质量不超过限定数值的6倍，F等级不超过4倍，Q等级不超过2倍。
这意味着随着动平衡等级的提高，对于转子不平衡质量的要求也越高。
2. 转子的转速，不同的动平衡等级对于转子的转速也有着不同的要求。
一般来说，转速越高的设备对于动平衡的要求也越高。
3. 转子的振动速度，动平衡等级还对转子的振动速度有着具体的要求，不同等级的转子在运行时所产生的振动速度也有所不同。
三、动平衡等级的意义。
动平衡等级标准的制定和实施，对于旋转机械设备的设计、制造、安装和维护具有重要的意义：1. 保证设备的安全运行，通过严格执行动平衡等级标准，可以有效地减小设备在运行时的振动，降低设备的故障率，保证设备的安全运行。
2. 延长设备的使用寿命，动平衡等级标准的实施可以减小设备在运行时的振动，降低设备的磨损，延长设备的使用寿命。
3. 提高设备的工作效率，合理的动平衡设计可以减小设备在运行时的振动，提高设备的工作效率，降低能耗，降低生产成本。

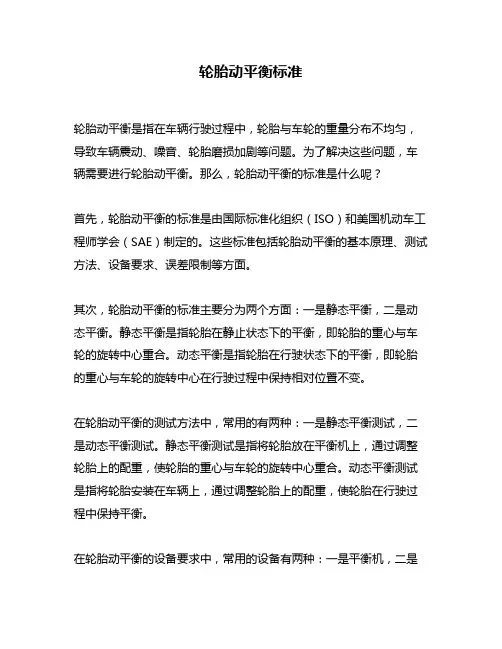

轮胎动平衡标准
轮胎动平衡标准轮胎动平衡是指在车辆行驶过程中，轮胎与车轮的重量分布不均匀，导致车辆震动、噪音、轮胎磨损加剧等问题。
为了解决这些问题，车辆需要进行轮胎动平衡。
那么，轮胎动平衡的标准是什么呢？首先，轮胎动平衡的标准是由国际标准化组织（ISO）和美国机动车工程师学会（SAE）制定的。
这些标准包括轮胎动平衡的基本原理、测试方法、设备要求、误差限制等方面。
其次，轮胎动平衡的标准主要分为两个方面：一是静态平衡，二是动态平衡。
静态平衡是指轮胎在静止状态下的平衡，即轮胎的重心与车轮的旋转中心重合。
动态平衡是指轮胎在行驶状态下的平衡，即轮胎的重心与车轮的旋转中心在行驶过程中保持相对位置不变。
在轮胎动平衡的测试方法中，常用的有两种：一是静态平衡测试，二是动态平衡测试。
静态平衡测试是指将轮胎放在平衡机上，通过调整轮胎上的配重，使轮胎的重心与车轮的旋转中心重合。
动态平衡测试是指将轮胎安装在车辆上，通过调整轮胎上的配重，使轮胎在行驶过程中保持平衡。
在轮胎动平衡的设备要求中，常用的设备有两种：一是平衡机，二是车辆动平衡机。
平衡机是一种专门用于测试轮胎静态平衡的设备，它可以通过调整轮胎上的配重，使轮胎的重心与车轮的旋转中心重合。
车辆动平衡机是一种专门用于测试轮胎动态平衡的设备，它可以通过调整轮胎上的配重，使轮胎在行驶过程中保持平衡。
最后，在轮胎动平衡的误差限制中，常用的误差限制有两种：一是静态平衡误差限制，二是动态平衡误差限制。
静态平衡误差限制是指轮胎在静止状态下的平衡误差，一般要求不超过20克。
动态平衡误差限制是指轮胎在行驶状态下的平衡误差，一般要求不超过10克。
综上所述，轮胎动平衡的标准是由国际标准化组织（ISO）和美国机动车工程师学会（SAE）制定的，主要分为静态平衡和动态平衡两个方面。
在测试方法中，常用的有静态平衡测试和动态平衡测试。
在设备要求中，常用的设备有平衡机和车辆动平衡机。
在误差限制中，常用的误差限制有静态平衡误差限制和动态平衡误差限制。
转子动平衡标准
转子动平衡标准文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]平衡精度等级考虑到技术的先进性和经济上的合理性，国际标准化组织(ISO)于1940年制定了世界公认的ISO1940平衡等级，它将转子平衡等级分为11个级别，每个级别间以倍为增量，从要求最高的到要求最低的G4000。
单位为公克×毫米/公斤(gmm/kg)，代表不平衡对于转子轴心的偏心距离。
如下表所示：G4000具有单数个气缸的刚性安装的低速船用柴油机的曲轴驱动件G1600刚性安装的大型二冲程发动机的曲轴驱动件G630刚性安装的大型四冲程发动机的曲轴驱动件弹性安装的船用柴油机的曲轴驱动件G250刚性安装的高速四缸柴油机的曲轴驱动件G100六缸和多缸高速柴油机的曲轴传动件；汽车、货车和机车用的发动机整机G40汽车车轮、轮毂、车轮整体、传动轴，弹性安装的六缸和多缸高速四冲程发动机的曲轴驱动件G16特殊要求的驱动轴（螺旋桨、万向节传动轴）；粉碎机的零件；农业机械的零件；汽车发动机的个别零件；特殊要求的六缸和多缸发动机的曲轴驱动件商船、海轮的主涡轮机的齿轮；高速分离机的鼓轮；风扇；航空燃气涡轮机的转子部件；泵的叶轮；机床及一般机器零件；普通电机转子；特殊要求的发动机的个别零件燃气和蒸汽涡轮；机床驱动件；特殊要求的中型和大型电机转子；小电机转子；涡轮泵G1磁带录音机及电唱机、CD、DVD的驱动件；磨床驱动件；特殊要求的小型电枢精密磨床的主轴；电机转子；陀螺仪在您选择平衡机之前，应该先确定转子的平衡等级。
举例：允许不平衡量的计算允许不平衡量的计算公式为：(与JPARC一样的计算 gys)式中m per为允许不平衡量，单位是g；M代表转子的自身重量，单位是kg；G代表转子的平衡精度等级，单位是mm/s；r 代表转子的校正半径，单位是mm；n 代表转子的转速，单位是rpm。
举例如下：如一个电机转子的平衡精度要求为级，转子的重量为0.2kg，转子的转速为1000rpm，校正半径20mm，则该转子的允许不平衡量为：因电机转子一般都是双面校正平衡，故分配到每面的允许不平衡量为0.3g。
动平衡标准-iso1940-1-2003
动平衡标准-iso1940-1-2003动平衡是指在旋转机械中，通过对转子进行动平衡处理，使得转子在高速旋转时能够保持稳定，并减少振动和噪音。
动平衡标准ISO1940-1-2003是国际上广泛采用的动平衡标准，旨在规定转子在不同工况下的振动限值，以保证转子的正常运行和安全性。
动平衡标准ISO1940-1-2003主要包括了三个部分：转子的质量分级、振动限值和平衡质量的计算方法。
首先，转子的质量分级是指将转子按照其质量大小进行分类，以便于对转子进行合理的平衡设计。
其次，振动限值是指在不同工况下，转子所允许的最大振动值。
根据不同的旋转速度和转子类型，ISO1940-1-2003给出了相应的振动限值表，以便于工程师在设计和制造转子时能够参考和遵守。
最后，平衡质量的计算方法是指根据转子的质量分布和振动限值，计算出转子所需要的平衡质量，并确定平衡质量的位置。
动平衡标准ISO1940-1-2003的适用范围非常广泛，几乎包括了所有旋转机械，例如电机、风机、泵等。
在这些机械中，振动是一种常见的问题，不仅会影响机械的正常运行，还会对机械的寿命和可靠性产生不利影响。
因此，严格遵守ISO1940-1-2003标准的要求，对于确保机械的安全性和稳定性具有重要意义。
动平衡的目的是通过在转子上增加或减少质量，使得转子的质心与转轴中心重合，从而消除或减小振动。
在进行动平衡处理时，首先需要将转子放置在一个平衡机上，并在旋转时测量转子的振动情况。
根据测量结果，可以判断转子的不平衡情况，并确定需要添加或减少的平衡质量。
平衡质量的计算方法是根据转子的质量分布和振动限值，利用数学公式进行计算，并确定平衡质量的位置。
在计算平衡质量时，需要考虑转子的形状、质量和旋转速度等因素，以确保平衡效果的准确性和稳定性。
动平衡标准ISO1940-1-2003的制定和实施，对于提高转子的平衡质量和减小振动具有重要意义。
遵守ISO1940-1-2003标准的要求，可以确保转子在高速旋转时能够保持稳定，减少振动和噪音，提高机械的运行效率和可靠性。
动平衡计算
G4000 G1600
具有单数个气缸的刚性安装的低速船用柴油机的曲轴驱动件 刚性安装的大型二冲程发动机的曲轴驱动件 刚性安装的大型四冲程发动机的曲轴驱动件
G630 G250 G100
弹性安装的船用柴油机的曲轴驱动件 刚性安装的高速四缸柴油机的曲轴驱动件
六缸和多缸高速柴油机的曲轴传动件；汽车、货车和机车用的平衡机发动 机整机
G2.5 G1 G0.4
结果:允许残余不平衡质量,m= 0.323 g
平衡精度等级
考虑到技术的先进性和经济上的合理性，国际标准化组织(ISO)于1940年制定了世 界公认的ISO1940平衡等级，它将转子平衡等级分为11个级别，每个级别间以2.5倍为 增量，平衡机从要求最高的G0.4到要求最低的G4000。单位为公克×毫米/公斤 (gmm/kg)，代表不平衡对于转子轴心的偏心距离。如下表所示：
动平衡计算
四个基本参数 1.平衡精度等级. G 2.转子重量 3.转子速度: 4.转子最大半径 M (Kg) n (rpm) R (mm)
计算公式: 1 .允许偏心距,e= 9550 * G / n ,(μm) ,(g)
2. 允许残余不平衡质量,m= e * M / 2R
例:
G=2.5 M=13Kg n=2900 R=165 1. e= 9550 * G / n=9550 * 2.5 / 2900 =8.2 μm 2. m= e * M / 2R= 8.2 * 13 / 2* 165 =0.323 g
汽车车轮、轮毂、车轮整体、传动轴，弹性安装的六缸和多缸高速四冲程 发动机的曲轴驱动件 特殊要求的驱动轴（螺旋桨、万向节传动轴）；粉碎机的零件；农业机械 的零件；汽车发动机的个别零件；特殊要求的六缸和多缸发动机的曲轴驱 动件ຫໍສະໝຸດ G40G16G6.3
动平衡标准
旋转设备动平衡标准
前面已经介绍过，对于旋转设备，约一半以上的故障都与不平衡有关。
因此，了解设备的残余不平衡量允许值，即动平衡标准是非常有必要的。
实际上，掌握设备动平衡的要求与规范也是设备状态监测与故障诊断人员的必备知识。
由德国工程师协会制订的 VDI-20260“旋转刚体平衡状态的评价”目前已被国际上广泛采纳．并作为国际标准化组织建议标准IS01940《转子刚体的平衡质量》。
该标准建立了转子的最高转速与可接受的残余不平衡之间的关系，以及各种有代表性的转子与建议的质量不平衡等级之间的关系（见表24及图6）；介绍了质量不平衡等级G（等效于一个不受约束的转子所产生的eω），因为它可用来比较机器在不同速率运转时的物理性能。
标准中的G值在数字上相当于以9500r/min运转的转子用µm来表示的偏心率e。
转子的质量不平衡等级或不平衡可以用一台已校准的动平衡机进行评定。
表24平衡精度等级与刚性转子组的分组
①ω＝2πn /60，当ω以rad/s，n以r/min为单位时，则ω≈1/10。
②对于具有两个校正平面的刚性转子，对于每个平面通常采用建议的残余不平衡量的1/2；此值适用于两个任意选定的平面。
轴承处的不平衡状态可加以改善，对于圆盘形转子，所有的残余不平衡量建议在一个平面。
注：
1.低速柴油机通常是指活塞速度小于9m/s的机器，而高速柴油机则为活塞速度大于9m/s的机器。
2.曲轴传动装置是一个组件．它包括曲轴、飞轮、离合器、带轮、振动阻尼器、连杆的旋转部分等，
因此，对于发动机，转子质量是指上述部件质量之和。
动平衡等级标准
动平衡等级标准动平衡是指在机械设备运转时，各个部件的质量分布和转动惯量分布达到一定的要求，使得设备在高速运转时不产生振动、噪音和损坏。
动平衡等级标准是评定机械设备动平衡质量的重要依据，下面将介绍动平衡等级标准的相关内容。
一、动平衡等级的分类。
根据国际标准ISO1940-1的规定，动平衡等级分为G等级、F 等级、E等级和D等级。
其中，G等级是最低的动平衡等级，适用于一般要求不高的机械设备；F等级适用于一般机械设备；E等级适用于对振动要求较高的机械设备；D等级是最高的动平衡等级，适用于对振动要求非常高的机械设备。
二、动平衡等级的要求。
1. G等级动平衡要求，对于G等级的动平衡，要求在设备运转时，振动不应该引起机械设备的损坏，但可以引起轻微的振动和噪音。
2. F等级动平衡要求，F等级的动平衡要求比G等级更高，要求在设备运转时，振动和噪音都应该控制在一定的范围内，不应该对设备的正常运转和使用产生影响。
3. E等级动平衡要求，E等级的动平衡要求非常严格，要求在设备运转时，振动和噪音都应该控制在极小的范围内，对设备的正常运转和使用几乎没有影响。
4. D等级动平衡要求，D等级是最高的动平衡等级，要求在设备运转时，振动和噪音都应该控制在极其微小的范围内，对设备的正常运转和使用几乎没有任何影响。
三、动平衡等级的检测方法。
1. 静平衡检测，静平衡检测是指在不考虑设备在运转时的离心力和惯性力的情况下，仅考虑设备自身的质量分布，通过在水平面上的静平衡检测来判断设备的质量分布是否均匀。
2. 动平衡检测，动平衡检测是指考虑设备在运转时的离心力和惯性力的情况下，通过在运转状态下的振动和噪音检测来判断设备的动平衡质量是否达标。
四、动平衡等级标准的重要性。
动平衡等级标准的制定和执行对于保证机械设备的安全运转、延长设备的使用寿命、提高设备的生产效率具有非常重要的意义。
只有严格按照动平衡等级标准进行设计、制造和检测，才能保证设备在运转时不产生振动、噪音和损坏，从而保证设备的正常运转和使用。
转子动平衡原理方法和标准
转子动平衡原理方法和标准一、转子动平衡原理方法转子动平衡是指通过调整转子的质量分布，使转子在高速旋转时减小振动，提高转子的平衡性能。
转子动平衡原理方法主要包括静平衡法和动平衡法。
1. 静平衡法静平衡法是通过在转子上加质量来实现平衡，常用的方法有单面加质法和双面加质法。
单面加质法是在转子的一个平面上加质量，通过调整质量的位置和大小，使得转子在该平面上平衡；双面加质法是在转子的两个平面上分别加质量，通过调整两个质量的位置和大小，使得转子在两个平面上平衡。
2. 动平衡法动平衡法是通过在转子上进行试验，测量振动信号，然后根据振动信号的特征和数学模型，计算出需要调整的质量和位置，实现转子的平衡。
常用的方法有单面试重法、双面试重法和切除法。
单面试重法是在转子的一个平面上试重，通过试重的位置和大小，调整质量的分布，使得转子在该平面上平衡；双面试重法是在转子的两个平面上分别进行试重，通过试重的位置和大小，调整两个质量的分布，使得转子在两个平面上平衡；切除法是根据振动信号的特征，确定需要切除的质量位置，然后进行切除，实现转子的平衡。
二、转子动平衡标准转子动平衡的标准主要包括国际标准和国内标准。
国际标准主要有ISO1940《机械振动-旋转机械的平衡要求》和ISO2953《机械振动-旋转机械的平衡试验方法》。
ISO1940主要规定了旋转机械的平衡质量和平衡级别的要求，根据转子的质量和转速确定平衡质量的上限和平衡级别的要求；ISO2953主要规定了旋转机械的平衡试验的方法和要求，包括试重法和试切法的试验步骤和计算方法。
国内标准主要有GB/T 25709-2010《转子的平衡质量和平衡级别》和GB/T 3323-2005《旋转机械平衡试验方法》。
GB/T 25709-2010与ISO1940类似，主要规定了旋转机械的平衡质量和平衡级别的要求；GB/T 3323-2005与ISO2953类似，主要规定了旋转机械的平衡试验的方法和要求。
