45钢硬度标准
45钢热处理性能
45钢热处理性能只淬火HRC28—32调质40-45淬火到35也可以45#钢一般用于制造普通轴,要加调质处理,使其综合性质提高如弯曲，拉伸强度等，不然用A3钢了。
但一般对其硬度没有过高的要求。
45＃钢只好调质，一般不超过HRC40,最佳是35～38。
如轴，齿轮，都是45#钢调质HRC35~36。
45号钢热处理后最高可达到HRC60以上硬度，不过也无意义，特脆，也失去使用价值，45号钢淬火后仅进行低温（150＊-—250*)回火，硬度是可达到HRC50*以上，但韧性很差，生产中很少运用.45号钢较为广泛运用热处理工艺是淬火后进行高温（500*——650＊)回火，即所谓调质。
硬度在HRC28＊—-30＊为宜。
如端子,马达定转子,高寿命模具的模座用板则通常选用45号钢或s50c调质如果想得到更精确的硬度值,自动在各种硬度值之间进行转换，我建议你去购买一个硬度计测量一下，45号钢，是GB中的叫法,JIS中称为:S45C，ASTM中称为1045，080M46,DIN称为:C4545号钢为优质碳素结构用钢，硬度不高易切削加工,模具中常用来做模板,梢子，导柱等，但须热处理。
45＃钢广泛用于机械制造，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42～46。
所以如果需要表面硬度，又希望发挥45#钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格.实际应用的最高硬度为HRC55(高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨.可用调质＋表面淬火提高零件表面硬度.渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
45钢硬度
45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
45＃钢广泛用于机械制造，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J45号钢不淬火硬度小于HRC28，比较软，不耐磨。
淬火后硬度可以（注意是可以）大于HRC55，耐磨性较好，45号钢淬火后硬度可以（注意是可以）大于HRC55。
45号钢 45# 45号钢
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J
力学性能
正火：850 ； 淬火：840 ； 回火：600 ； 抗拉强度：不小于600Mpa ； 屈服强度：不小于355Mpa ； 伸长率：16% ； 收缩率：40% ； 冲击功：39J ； 钢材交货状态硬度：不大于 未热处理：229HBS ； 退火钢：197HBS
钢材交货状态硬度HBS10/3000,≤|退火钢： 197
特性
常用中碳调质结构钢。该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。适合于氢焊和氩弧焊，不太适合于气焊。焊前需预热，焊后应进行去应力退火。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质+表面淬火提高零件表面硬度。
45钢调质硬度在HRC20~HRC30之间;
45钢淬火硬度在HRC55~58之间,极限值可达HRC62;
45号钢要放置15-20天才能使用,是因为要进行实效处理,使钢的性能稳定下来.
45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
45号钢国标硬度
45号钢是一种碳素结构钢，其硬度可以通过不同的测试方法来测量。
在国际标准中，常用的硬度测试方法有布氏硬度、洛氏硬度、维氏硬度等。
根据中国国家标准GB/T 700-2006《金属材料硬度试验方法》规定，45号钢的布氏硬度为232-262HB，洛氏硬度为195-235HBW，维氏硬度为195-235HV。
其中，HB、HBW和HV分别表示布氏硬度、洛氏硬度、维氏硬度。
需要注意的是，不同的测试方法和测试条件可能会导致硬度值的差异。
因此，在实际应用中，需要根据具体情况选择适当的测试方法，并进行合理的数据处理和分析。
45号钢热处理温度对应硬度级别及抗疲劳级别

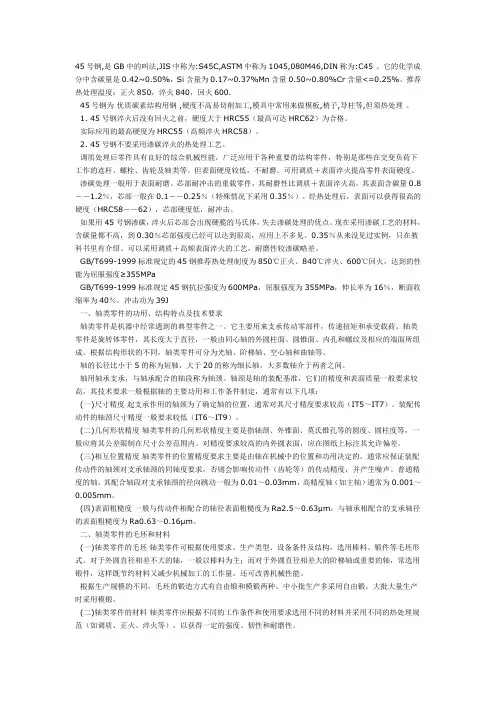

45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。
它的化学成分中含碳量是0.42~0.50%，Si含量为0.17~0.37%Mn含量0.50~0.80%Cr含量<=0.25%。
推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
45号钢检测标准
45号钢检测标准一、化学成分1. 碳（C）：应符合GB/T 699-1999标准的规定，一般碳含量在0.40%~0.65%之间。
2. 硅（Si）：应符合GB/T 699-1999标准的规定，一般硅含量在0.17%~0.37%之间。
3. 锰（Mn）：应符合GB/T 699-1999标准的规定，一般锰含量在0.50%~0.80%之间。
4. 磷（P）：应符合GB/T 699-1999标准的规定，一般磷含量在0.035%~0.045%之间。
5. 硫（S）：应符合GB/T 699-1999标准的规定，一般硫含量在0.03%~0.04%之间。
6. 其他元素：应符合GB/T 699-1999标准的规定，其他元素含量应在规定范围内。
二、力学性能1. 抗拉强度（σb）：应符合GB/T 699-1999标准的规定，一般抗拉强度在600~800MPa之间。
2. 屈服强度（σs）：应符合GB/T 699-1999标准的规定，一般屈服强度在300~500MPa之间。
3. 断后伸长率（δ5）：应符合GB/T 699-1999标准的规定，一般断后伸长率在16%~20%之间。
4. 断面收缩率（ψ）：应符合GB/T 699-1999标准的规定，一般断面收缩率在55%~65%之间。
5. 布氏硬度（HBS）：应符合GB/T 231.1-2002标准的规定，一般在180~220HBS之间。
三、金相组织1. 低倍组织：应无明显的非金属夹杂物，如氧化物、硫化物等。
2. 高倍组织：应有正常的晶粒度，晶粒大小应符合要求。
3. 微观组织：应无明显的冶金缺陷，如偏析、疏松等。
四、硬度检测采用硬度计进行硬度检测，一般采用布氏硬度计或洛氏硬度计进行检测。
检测时应选取不同的部位进行测量，以保证检测结果的准确性。
五、无损检测采用无损检测方法，如超声波检测、射线检测等，对45号钢进行缺陷检测和评估。
无损检测前应清洁表面并清除无关物质。
检测时应遵守相关规定和操作规程。
45钢力学性能
45钢：特性用中碳调质结构钢。
该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。
适合于氢焊和氩弧焊，不太适合于气焊。
焊前需预热，焊后应进行去应力退火。
正火可改善硬度小于160HBS毛坯的切削性能。
该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。
当直径大于80mm时，经调质或正火后，其力学性能相近，对中、小型模具零件进行调质处理后可获得较高的强度和韧性，而大型零件，则以正火处理为宜，所以，此钢通常在调质或正火状态下使用。
力学性能正火：850 ；淬火：840 ；回火：600 ；抗拉强度：不小于600Mpa ；屈服强度：不小于355Mpa ；伸长率：16[1] % ；收缩率：40% ；冲击功：39J ；钢材交货状态硬度[1]：热轧钢：≤229HB退火钢：≤197HB成分主要成分为Fe（铁元素），且含有以下少量元素：C：0.42~0.50%Si：0.17~0.37%Mn：0.50~0.80%P：≤0.035%S：≤0.035%Cr：≤0.25%Ni：≤0.25%Cu：≤0.25%[1]密度7.85g/cm3，弹性模量210GPa，泊松比0.269。
处理方法热处理推荐热处理温度：正火850，淬火840，回火600。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62)为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58)。
2.45号钢不要采用渗碳淬火的热处理工艺。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质+表面淬火高。
其表面含碳量0.8－－1.2%，芯部一般在0.1－－0.25%（特殊情况下采用0.35%）。
经热处理后，表面可以获得很高的硬度(HRC58－－62)，芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
45钢热处理工艺要求
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45
45号钢为 优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理 。
45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45钢硬度标准
45钢调质硬度在HRC20~HRC30之间；
45钢淬火硬度在HRC55~58之间,极限值可达HRC62；
45号钢要放置15-20天才能使用,是因为要进行时效处理,使钢的性能稳定下来。
实际应用的最高硬度为HRC55（高频淬火HRC58）
45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
【45号钢】
是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为：C45。
国内常叫45号钢，也有叫“油钢”。
一般，市场现货热轧居多。
冷轧规格1.0~4.0mm之间。
【特点】
该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。
适合于氢焊和氩弧焊，不太适合于气焊。
焊前需预热，焊后应进行去应力退火。
