密集型母线槽技术规范
密集型母线槽安装规范

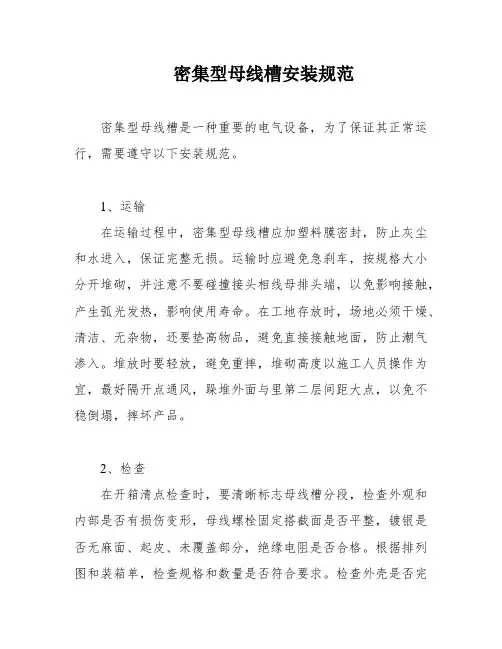

密集型母线槽安装规范密集型母线槽是一种重要的电气设备，为了保证其正常运行，需要遵守以下安装规范。
1、运输在运输过程中，密集型母线槽应加塑料膜密封，防止灰尘和水进入，保证完整无损。
运输时应避免急刹车，按规格大小分开堆砌，并注意不要碰撞接头相线母排头端，以免影响接触，产生弧光发热，影响使用寿命。
在工地存放时，场地必须干燥、清洁、无杂物，还要垫高物品，避免直接接触地面，防止潮气渗入。
堆放时要轻放，避免重摔，堆砌高度以施工人员操作为宜，最好隔开点通风，跺堆外面与里第二层间距大点，以免不稳倒塌，摔坏产品。
2、检查在开箱清点检查时，要清晰标志母线槽分段，检查外观和内部是否有损伤变形，母线螺栓固定搭截面是否平整，镀银是否无麻面、起皮、未覆盖部分，绝缘电阻是否合格。
根据排列图和装箱单，检查规格和数量是否符合要求。
检查外壳是否完整，有无损坏，螺栓是否松动，并保证连接可靠；检查插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，每节电阻值不小于10MΩ。
3、安装密集型母线槽的敷设必须现场实测，安装线槽的长度精确度要求较高，插接式开关箱高度也应根据设计确定。
消防配电线路采用暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不宜小于30mm。
明敷设时，采用金属管或金属线槽上刷防火涂料保护。
当采用不延燃材料的电缆时，在竖井内可不穿金属管、金属线槽保护，但穿过竖井地板时，必须穿过板管、槽保护，并且上、下两端管、槽口空隙应密封隔密。
1)密集型母线槽的连接母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，相邻段母线槽连接时应对准，连接后母线槽导体与外壳不应承受机械压力。
连接安装步骤：首先，检查母线槽一端的导体连接面和接头器是否有磕碰损伤，确认无问题后将两节母线槽开始对接接头器母线。
应将母线槽导体插入接头器内60mm，并在确认到位后使用扭力扳手锁紧。
对于对接式母线槽，需要将需连接的两节母线导体的端头部分相互平行对准，然后将铜连接片和绝缘隔板插入母排端头相间空档。
密集母线槽技术要求

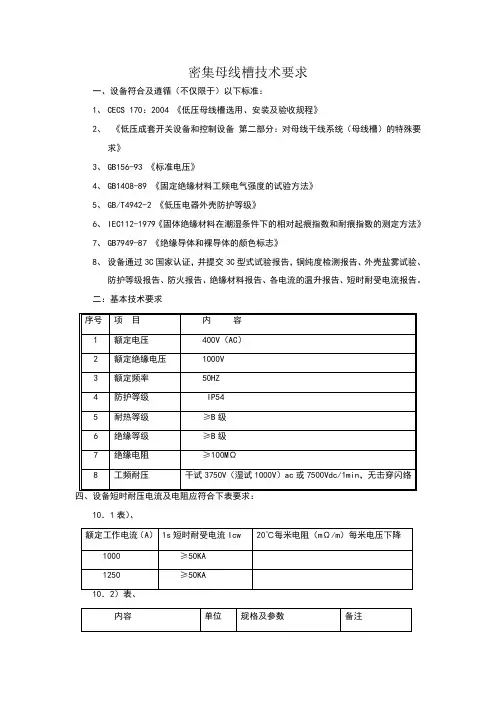

密集母线槽技术要求一、设备符合及遵循（不仅限于）以下标准：1、CECS 170：2004 《低压母线槽选用、安装及验收规程》2、《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》3、GB156-93 《标准电压》4、GB1408-89 《固定绝缘材料工频电气强度的试验方法》5、GB/T4942-2 《低压电器外壳防护等级》6、IEC112-1979《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》7、GB7949-87 《绝缘导体和裸导体的颜色标志》8、设备通过3C国家认证，并提交3C型式试验报告，铜纯度检测报告、外壳盐雾试验、防护等级报告、防火报告、绝缘材料报告、各电流的温升报告、短时耐受电流报告。
二：基本技术要求10．1表）、MMMCOS=时的电压降五、产品结构：1、母线槽整体连接工艺宜采用铆接的形式。
2、母线槽内的连续空间应采用隔板封闭，防止浓烟及气体通过母线槽传播。
3、母线槽需通过防火测试，并提供防火测试报告复印件。
4、插接式母线在接口处需设置自动安全门结构。
以保证系统的安全性。
5、结构应尽量紧凑，外形尺寸小。
六、产品性能要求：1、接地系统：三相五线TN-S系统，中性线与相线材质相同、截面积相等；PE线与相线材质相同、截面积不少于相线截面积的一半。
2、设备外壳宜采用优质铝合金外壳，采用优质钢板应具有低的磁滞涡流损耗特性，须经防腐处理，环氧树脂喷涂。
4、导体为高导电率的铜板，铜的纯度必须%，铜导体表面应全长电镀银或镀锡；连接头须双面搭接（银-银接触面），连接头螺栓应为自动力矩控制螺栓。
5、温升：母线槽内各点的温升应当均匀，任何导电体包括连接头的温升应当不超过55K。
6、连接头要求采用带力矩控制螺栓，无需专用力矩扳手或人工掌握力矩大小（，螺栓紧固力矩必须大于80牛.米）；7、插接口设计：母线在插接口部位的导体本体应直接与插接箱的插接爪进行电气连接，以保证接触的可靠性和安全性能，不可通过母线导体上附加的端子或突起进行连接；七、插接箱：1、插接箱的外壳采用防腐钢板，表面采用环氧树脂静电粉末喷涂，防护等级IP54。
通用密集型铜母线槽技术条件
密集型母线槽技术规范1：对母线槽的基本要求：母线槽应具有结构轻巧、安装灵活、载流量大，适合大面积供电的特点。
基本要求如下：1)导体材料：采用国标T2电解铜拉拔而成的高纯度电工用铜，其纯度大于99.9%，电阻率小于0.01777Ωm㎡/m，铜排为R排全圆边，全长镀锡铜导体。
2)外壳：采用足够强度的优质铝镁合金型材，带散热筋。
要求型材厚度不低于4mm，散热能力强，防腐蚀能力强，无磁性等优点。
3)绝缘材料：铜排采用C型聚脂薄膜整体包覆，要求绝缘材料无卤，阻燃等级B级以上，耐热温度130℃以上。
对母线槽安装要求：（1）两直身段可简单对接安装。
（2）系统：三相四线+PE。
（3）直线段长度：根据现场实际情况而定，最长不超过3米每节。
（4）有可靠的电气和机械连接装置。
（5）应有的主要部件：直身段、直身空段、馈电单元及端封、支吊架等。
（6）产品应具有3C检验报告及型式试验报告。
2：采用标准必须通过中国强制性认证3C，且制造、检验、安装和验收满足下列标准：IEC 439-2.1987《国际电工化协会标准》（国家电工标准）GB7251.2-1997《母线干线系统-对母线槽的特殊要求》（国标）JB/T 9662-1999 《密集绝缘母线干线系统》（密集母线行业标准）JB 8511《空气绝缘母线干线系统》GBJ 149-90《电气装置安装工程母线装置施工及验收规范》GB4208《外壳防护等级（IP代码）》GB5585.1～3《电工用铜、铝及其合金母线》GB6892《工业用铝合金热挤压型材》ENMABU1.1《母线槽安装、维护标准》GB7251.1《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》GB7251.2《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》IEC439.2《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》3：母线主要技术参数4 ：结构与散热性1)温升要求如表2)母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。
母线槽技术规范

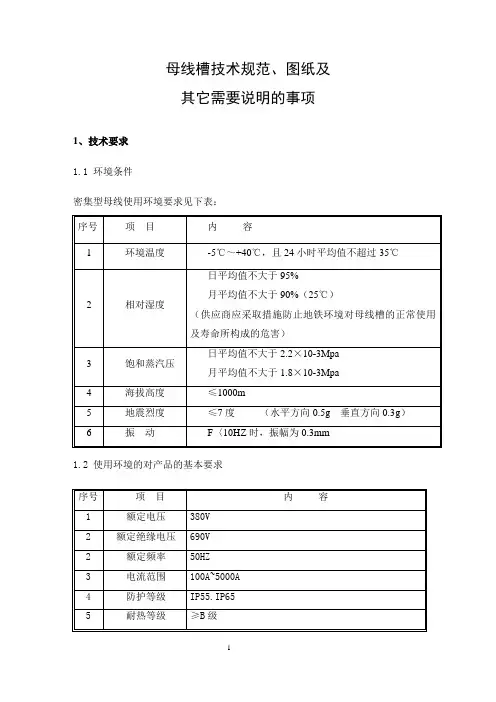

母线槽技术规范、图纸及其它需要说明的事项1、技术要求1.1 环境条件密集型母线使用环境要求见下表：1.2 使用环境的对产品的基本要求1.3 采用标准制造、检验、安装和验收满足下列标准：IEC 439-2.1987 《国际电工化协会标准》(国家电工标准)GB7251.2-1997 《母线干线系统-对母线槽的特殊要求》(国标)JB/T 9662-1999 《密集绝缘母线干线系统》(密集母线行业标准)JB 8511 《空气绝缘母线干线系统》GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》GB4208 《外壳防护等级（IP代码）》GB5585.1~3 《电工用铜、铝及其合金母线》GB6892 《工业用铝合金热挤压型材》ENMABU1.1 《母线槽安装、维护标准》GB7251.1 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》GB7251.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439.2 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》IEC439.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》参考标准：美国UL857标准英国BS5486标准欧洲EN60439-1标准德国DIN VDE0660标准德国DIN EN50081标准1.4 结构与散热性(1)温升要求：（2）母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。
母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。
请投标人详细描述。
安装母线槽的外壳应采用铝镁合金，外壳可以作为50%相排的接地容量（必须提供第三方权威机构的试验报告）要求外壳通过1800小时抗盐雾腐蚀试验（必须附报告）。
（3）母线槽应有多种防护等级可选，本工程选用母线防护等级要求为IP55，且投标人应考虑环境的各种恶劣情况的发生，请在投标文件中详细阐述所能预想到的各种情况并提出相应的解决措施。
密集型母线槽技术规范
密集型母线槽技术规范篇一：密集母线槽的技术要求1密集型母线槽技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。
本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。
1、本招标文件所包含的产品可分为：密集型母线槽及配件。
2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。
3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。
4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证 5、标明技术指标响应偏离表。
6、提供主要原材料生产厂家名称及检测报告等。
7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。
8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。
二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。
如果卖方采用自己的标准或规范，须经买方同意后方可采用。
若标准之间出现矛盾时，以高标准为准。
GB7251．l— 2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定 JB／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽） IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
母线槽技术规范
母线槽技术规范、图纸及其它需要说明的事项1、技术要求1.1 环境条件密集型母线使用环境要求见下表：1.2 使用环境的对产品的基本要求1.3 采用标准制造、检验、安装和验收满足下列标准：IEC 439-2.1987 《国际电工化协会标准》(国家电工标准)GB7251.2-1997 《母线干线系统-对母线槽的特殊要求》(国标)JB/T 9662-1999 《密集绝缘母线干线系统》(密集母线行业标准)JB 8511 《空气绝缘母线干线系统》GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》GB4208 《外壳防护等级（IP代码）》GB5585.1~3 《电工用铜、铝及其合金母线》GB6892 《工业用铝合金热挤压型材》ENMABU1.1 《母线槽安装、维护标准》GB7251.1 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》GB7251.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439.2 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》IEC439.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》参考标准：美国UL857标准英国BS5486标准欧洲EN60439-1标准德国DIN VDE0660标准德国DIN EN50081标准1.4 结构与散热性(1)温升要求：（2）母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。
母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。
请投标人详细描述。
安装母线槽的外壳应采用铝镁合金，外壳可以作为50%相排的接地容量（必须提供第三方权威机构的试验报告）要求外壳通过1800小时抗盐雾腐蚀试验（必须附报告）。
（3）母线槽应有多种防护等级可选，本工程选用母线防护等级要求为IP55，且投标人应考虑环境的各种恶劣情况的发生，请在投标文件中详细阐述所能预想到的各种情况并提出相应的解决措施。
密集型母线槽技术规范
密集型母线槽技术规范篇一：密集母线槽的技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。
本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。
1、本招标文件所包含的产品可分为：密集型母线槽及配件。
2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。
3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。
4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证5、标明技术指标响应偏离表。
6、提供主要原材料生产厂家名称及检测报告等。
7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。
8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。
二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。
如果卖方采用自己的标准或规范，须经买方同意后方可采用。
若标准之间出现矛盾时，以高标准为准。
GB7251．l— 2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定JB ／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽）IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
母线槽技术规范及协议(DOC)
第1 条第2 条第3 条第4 条第5 条第 6 条第7 条第 8 条第 9 条总则货物需求一览表质量要求现场条件及环保要求合用的标准供货范围密集型封闭大容量插接铜母线及馈线箱技术要求试验、检验、验收质量保证期本协议由 (以下简称“甲方”)、与 (以下简称“乙方”)经商议达成一致意见，签订本协议具体条款如下：1.11.2 本技术协议是较低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文,凡未提到的其他工艺要求，按国家标准及有关的标准执行，乙方应提供符合本技术协议书和工业标准的优质产品。
1.3 如乙方没有以书面形式对本技术协议书的条文提出异议，则乙方提供的产品应彻底满足本技术协议的要求。
1.4 本技术协议书作为定货合同的附件，与合同正文具有同等法律效力。
1.5 所提供产品必须通过中国国家强制性认证(CCC), 并提供有效的型式试验报告。
*1.6 投标方需要有设计生产母线槽至少 5 年以上的经验，并需要提供证明文件及项目业绩。
1.7 投标人需按本标准的技术要求，完成所投密集型母线的设计、创造、运输、指导安装和调试、试运行、技术培训和售后服务等工作。
1.8 本技术规范书提出的是最低限度的技术要求，投标方应提供符合工业标准和本规范书的优质产品。
卖方在密集型母线设计和创造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。
本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行并予以说明。
1.9 投标人所供产品及配件必须为全新，且未曾经使用过的，经过出厂检验为合格的产品。
1.10 母线创造厂所提供的产品均需进行质量评定，先由母线创造商进行自检，做好自检记录，并由招标人会同设计、监理等有关部门对产品进行验收，创造厂应事先向招标人提供验收大纲，提供其产品的出厂试验报告，所有报告均应符合国家有关专业标准，均应符合国家有关专业管理部门的认可。
1.11 招标人在创造厂的检验并不因此而解除产品创造厂执行合同所承担的任何责任，也不作为招标人的最终验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密集型母线槽技术规范篇一：密集母线槽的技术要求1密集型母线槽技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。
本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。
1、本招标文件所包含的产品可分为：密集型母线槽及配件。
2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。
3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。
4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证5、标明技术指标响应偏离表。
6、提供主要原材料生产厂家名称及检测报告等。
7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。
8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。
二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。
如果卖方采用自己的标准或规范，须经买方同意后方可采用。
若标准之间出现矛盾时，以高标准为准。
GB7251．l—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定JB／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽）IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
其各部位温升不应超过下表规定：母线槽部位温升(K) 用于连接外部绝缘导线用端子60 母线槽插接头处和母线固定连接处60 金属外壳30 绝缘件表面504、母线槽能承受下表规定的额定短路耐受电流和额定峰值耐受电流所产生的热应力和电动应力，经承受后无永久性可觉察变形。
额定工作电流(A)额定短时耐受电流Icw(有效值)kAcosΦ 额定峰值耐受电流Icw之比n2000~3200A 50 0.25 2.1 4000~5000A 800.252.25、导体材料5.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，导电率≥98.6%，电抗率≤0.00032Ωmm2/m，硬度HB≥65（提供铜纯度测试报告）。
5.2零线的材料、截面及制造工艺与相线相同，零线等效截面应等于100%的相线等效截面。
5.3各种母线槽单元应能承受交流3750V(有效值)的工频耐压，历时1min无击穿或闪络现象。
5.4投标文件需标明母线槽及导电排截面、规格、尺寸大小。
6、绝缘材料:6.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到A级或A级以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。
6.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。
6.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。
介电强度≥80KV/mm，抗拉强度＞12Mpa。
6.4 投标人应提供绝缘材料所有相关的检测报告。
7、外壳材料:7.1为保证母线槽的强度和刚度及散热效果，母线槽应具备结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。
投标人需提供外壳材质说明。
7.2线槽外表面应作静电粉末喷涂处理，以达到良好的防腐蚀效果。
7.3母线槽2m长度中间应能承受2m母线槽重量加90kg的静负荷，不影响其性能，母线槽连接处1.5m长连接处能承受1.5m母线槽重量90kg的静负荷，不影响其性能。
8、外观要求8.1母线槽外表面涂层颜色均匀、无皱纹、无流痕、无起泡，无透底、无伤痕。
外壳用于紧固的螺丝应有防松措施。
紧固件必须镀锌处理。
螺丝应拧紧，无打滑现象。
母线槽各组单元均要求有接地端子。
8.2母线接头切断面应平整，无毛口，孔与母线边缘距离应一致，搪锡应均匀，搭接面应平整，绝缘包缠不能进入母线搭接面，母线搭接孔要保证同心，便于固定。
9、其它性能要求9.1密集母线槽与变压器的连接要求采用的铜导体软连接，低压盘和母线连接采用硬连接。
9.2密集母线接头部分为了保证良好的电气接触性能，接头导体之间的接触必须做相关处理，以保证较低的接触电阻。
9.3密集母线要有防止由于电磁感应造成母线涡流及动热稳定问题的解决措施。
同时需说明减少涡流或磁滞损耗的措施。
9.4业主有权将厂家供应的产品送往国家级检测机构进行检测，如发现不能达到上述要求，业主有权要求无条件退货，并且因此而引起的一切损失由投标人负责承担。
10、母线槽水平安装时，两个支架之间的距离不大于2000mm，吊杆长度根据现场确定，水平安装方法参见下图，如母线槽较重吊杆应换成L50*50*5角钢固定。
4三、质量保证1、标的物质量必须符合设计和有关标准、规范的要求，且达到国家、地方规定的合格标准。
中标人应随时接受招标人和监理方的检查检验，并提供便利条件。
2、中标人必须提供本标的物制造、检测、调试、安装、校验、试运行等工序中关键节点、工艺参数、调试控制系数等指标清单。
3、标的物及安装工程必须满足消防验收中相关规定并积极配合项目工程相关消防验收。
4、投标人在履行合同过程中（从开始供货到最终验收及质保），对所有设备和服务的质量负责。
必须保证所有这些供货和服务的质量符合合同中有关技术、交付、验收和价格所规定的要求。
5、母线槽出厂应附有出厂合格证、检验报告等相关技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
各种规格的型钢、卡件、螺栓、弹簧、垫圈等应符合设计和规范要求。
6、成套供应的母线槽要防潮包装，各段编号应标志清晰、附件齐全、外壳无变形、内部无损伤。
螺栓固定的母线搭接面应平整。
插接母线上的静触头应无缺损。
表面光滑。
篇二：母线槽技术规范书密集型低压母线槽技术规格1.1 供货方提供的资质或认证文件的内容。
(1) 中国国家强制性产品认证CCC：本次各个规格型号的母线槽产品必须通过国家强制性产品认证CCC，并提供有效的型式试验报告；(2) 质量保证体系：本次采用产品的生产厂家必须通过ISO9001质量保证体系认证；(3) 环境管理体系：供货方应通过环境管理体系ISO14001 认证；(4) 负责本项目的督导、调试的专业工程师的名单及资质证明文件；(5) 提供主要原材料的产地及厂家名称；(6) 其他重要的检测报告或技术证书；1.2 如果本规范书中有某些没有提及的功能而供货方已经考虑到的，或者供货方有新的和更合理的建议，供货方应将其作为副件提供。
2. 主要技术要求2.1 要求采用三相五线TN-S系统的封闭式密集型铜母线槽。
2.2 设备必须满足以下的标准与要求。
（1）国家标准（GB7251.1）《低压成套开关设备和控制设备第一部分：型式试验和部发型式试验成套设备》（2）国家标准（GB7251.2）《低压成套开关设备和控制设备第二部分：对母线干线系统(母线槽)的特殊要求》（3）国家标准（GB 4208）《外壳防护等级(IP代码)》（4）国家标准（GB5585.1）《电工用铜、铝及其合金母线第一部分：一般规定》（5）机械行业标准（JB/T 9662）《密集绝缘母线干线系统(密集绝缘母线槽)》（6）ZBK36002《母线槽(母线干线系统)》（7）ZBK36003《密集绝缘母线槽》（8）国际电工委员会IEC4392.3 母线槽的电气技术规格要求（1）额定工作电压：三相五线TN-S系统，AC380V/AC660V 额定绝缘电压：AC600V/AC1000V及以上（6）相数：3（三相五线制，3L+N+PE）（7）额定频率：50-60Hz（8）额定电流：2500A ,800A。
（9）母线槽电气参数：a.)绝缘电阻：相间绝缘电阻≥500MΩb.)相与地间绝缘电阻≥500MΩc.)铜排与外壳之间电阻≥500MΩ额定峰值耐受电流与额定短时耐受电流之比≥2（10）防护等级：IP54及以上，户外与室内可能被水入侵之处防护等级为IP68;（11）冷却方式：自冷（12）温升：母线内各点的温升均匀，系统最高温升不超过70K；外壳温升不大于55K。
（13）三相五线制TN-S系统（3L+N+PE，铜导体）密集型母线槽中性线应至少与相线截面积相等，接地线铜导体必须整体包裹在外壳内，容量大于相线50%。
2.4 对于密集型母线槽的材料要求以及性能指标2.4.1低压密集型母线槽应具有优良的设计及技术性能。
（1)本合同各种规格型号的低压密集型母线槽产品须通过国家强制性产品认证CCC，并提供国内权威机构所做的该型号产品的型式试验报告。
（2)具有在的国内外大中型项目上的实际应用业绩、经验，并提供相关证明资料。
（3) 设备的详细技术性能、功能和指标、工作原理、结构（容量、尺寸和重量）等，并应有厂家文件予以证明。
（4)提供主要原材料的产地证明文件、原材料品质证明文件及厂家名称。
2.4.2外壳材质：为保证母线槽的强度和刚度，母线槽外壳应采用铝镁合金型材；具有散热强，防腐蚀能力强，无磁性等优点，无起泡、裂纹、流痕或氧化等缺陷。
（1)母线槽系统外壳采用优质铝镁合金作外壳，表面经防腐处理，环氧树脂喷涂具有较强的耐腐蚀性，提供外壳试验报告。
（2）外壳防腐蚀母线外壳表面应作静电粉末喷涂或环氧树脂静电喷涂处理，以达到良好的防腐蚀效果；需要提供相应的第三方检测报告。
2.4.3导体材料：密集型母线槽铜导体应选用国标T2电解铜轧制成高纯度TMY电工硬铜排作为高导电率材料，且铜的纯度大于99.96%（需提供铜纯度测试报告）；电阻率小于0.01777Ω,mm2/M，铜母排按规定弯曲试验(90度直角弯)无裂痕，符合GB5585.1—5585.3，铜母线侧边为R角，铜排表面全长镀锡，不接受仅在接头部位搪锡的做法；导体完整性：为保证母线槽的载流能力及结构强度，母线直身段导体全长应保持整体密集完整，不得有折弯、中间冲孔、末端截面收缩等不良设计；2.4.4绝缘材料：绝缘材料必须要求采用B级以上绝缘(130℃)的聚脂薄膜整块包裹；应提供绝缘材料的第三方检测报告；2.4.5母线耐压：所有母线部件，如直身、弯头、法兰等要求全部通过高压试验后方可出厂；2.4.6连接头设计：母线连接头要求为独立可移动式，便于母线的安装及拆卸；连接头螺栓应带有自动力矩控制功能，额定压接力矩不应小于80N.M，保证接头有良好的接触；在压接力矩达到规定值后，应当有醒目的指示，而无需专用工具，方便检查；连接头应设计先进，日后可免维护；连接头接触：连接头应采用双面搭接技术，连接头处导体总截面积应适当增大30％以上，以增强该部位的载流能力；需提供接头处导体的具体规格；2.4.7插接口设计：母线在插接口部位的导体不得进行折弯处理，以此避免整体结构性能，从而保证接触的可靠性和安全性能；插接口应具有良好的防护能力，在不使用时，插接口可以自动闭合；插接口的设计应保证插接箱在安装时，地线优先连接，拆卸插接箱时，地线最后断开。
