测斜仪的使用方法
测斜仪工作原理以及使用方法【干货技巧】
在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。
而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。
可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。
测斜仪定义:所谓井眼轨迹，实指井眼轴线。
一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是“测斜”。
所使用的仪器就称为“测斜仪”。
每隔一定长度的井段测一个点，这些井段称为“测段”，这些点称为测点。
测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
测斜仪原理:测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内。
使用数字垂直活动测斜仪探头，控制电缆，滑轮装置和读数仪来观测测斜管的变形。
第一次观测可以建立起测斜管位移的初始断面。
其后的观测会显示当地面发生运动时断面位移的变化。
观测时，探头从测斜管底部向顶部移动，在半米间距处暂停并进行测量倾斜工作。
探头的倾斜度由两支受力平衡的伺服加速度计测量所得。
一支加速度计测量测斜管凹槽纵向位置，即测斜仪探头上测轮所在平面的倾斜度。
另一支加速度计测量垂直于测轮平面的倾斜度。
倾斜度可以转换成侧向位移。
对比当前与初始的观测数据，可以确定侧向偏移的变化量，显示出地层所发生的运动位移。
绘制偏移的变化量可以得到一个高分辨率的位移断面图。
此断面图有助于确定地面运动位移的大小，深度，方向和速率。
测斜仪特点:1.性能卓越：便携式数字垂直活动测斜仪以其耐久性，高精度和反应快速而赢得世界广泛的赞誉。
2.可重复探测：为确保在各种测斜管上同样可以探测，测斜仪探头配备了坚固的轮架，密封的轮轴和特殊设计的测轮。
CX-3C型基坑测斜仪说明书
CX-3C型基坑测斜仪说明书1. 引言本说明书旨在介绍CX-3C型基坑测斜仪的功能、使用方法和注意事项。
CX-3C型基坑测斜仪是一种用于测量基坑斜度的仪器，可广泛应用于建筑、道路工程等领域。
2. 产品描述CX-3C型基坑测斜仪是一款便携式测量仪器，采用高精度传感器和先进的数据处理技术，能够准确测量基坑的斜度。
其主要特点包括：•高精度测量：采用高精度传感器，能够实时监测并测量基坑的斜度，精确到小数位；•便携式设计：小巧轻便，方便携带，便于在不同工地使用；•易于操作：简单直观的操作界面，使用方便，操作简单；•数据保存功能：支持数据保存与导出，方便后期分析和记录。
3. 使用方法使用CX-3C型基坑测斜仪需要按照以下步骤进行：3.1 准备工作确保CX-3C型基坑测斜仪已经充电，电量充足。
检查仪器是否正常，并确保测量区域没有明显的遮挡物。
3.2 设置仪器打开仪器电源，待仪器启动之后，进入设置界面。
根据实际情况设置测量模式、单位等参数。
3.3 安装仪器将CX-3C型基坑测斜仪安装在需要测量的基坑上。
确保仪器与基坑平面保持垂直，并紧固好。
3.4 开始测量按下测量按钮开始测量。
仪器将实时显示当前基坑的斜度，并保存测量数据。
3.5 结束测量测量完成之后，按下停止按钮结束测量。
仪器将停止测量，并将数据保存。
4. 注意事项在使用CX-3C型基坑测斜仪时，需要注意以下事项：•在安装仪器时，确保仪器与基坑平面保持垂直，否则会影响测量精度；•在使用过程中，不要随意移动或拆卸仪器，以免影响测量结果；•仪器应存放在干燥、通风的环境中，避免受潮或受阳光直射；•若长时间不使用仪器，应及时关闭电源，以节省电量和延长电池寿命；•在测量过程中，如遇到异常情况或故障，请及时停止使用并联系售后服务。
5. 维护与保养CX-3C型基坑测斜仪作为一种精密仪器，在使用过程中需要定期进行维护与保养。
常见的维护与保养内容包括：•定期清洁：使用干净柔软的布擦拭仪器表面，避免使用化学溶剂或腐蚀性液体；•校准仪器：定期校准仪器，确保测量精度；•更换电池：电池电量过低时，及时更换电池。

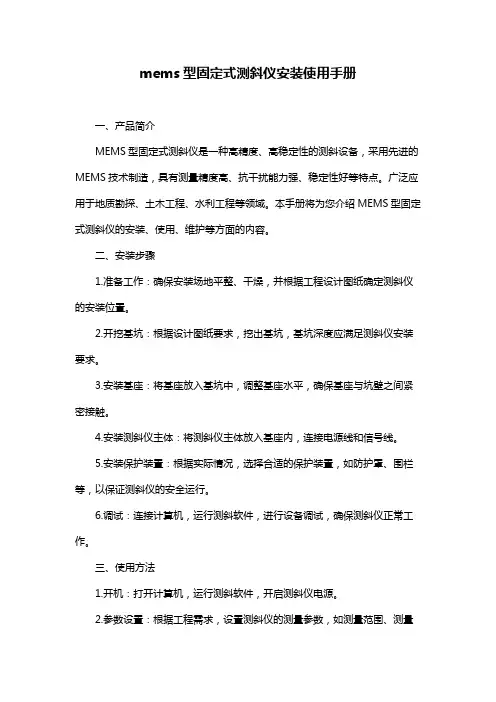

mems型固定式测斜仪安装使用手册
mems型固定式测斜仪安装使用手册一、产品简介MEMS型固定式测斜仪是一种高精度、高稳定性的测斜设备，采用先进的MEMS技术制造，具有测量精度高、抗干扰能力强、稳定性好等特点。
广泛应用于地质勘探、土木工程、水利工程等领域。
本手册将为您介绍MEMS型固定式测斜仪的安装、使用、维护等方面的内容。
二、安装步骤1.准备工作：确保安装场地平整、干燥，并根据工程设计图纸确定测斜仪的安装位置。
2.开挖基坑：根据设计图纸要求，挖出基坑，基坑深度应满足测斜仪安装要求。
3.安装基座：将基座放入基坑中，调整基座水平，确保基座与坑壁之间紧密接触。
4.安装测斜仪主体：将测斜仪主体放入基座内，连接电源线和信号线。
5.安装保护装置：根据实际情况，选择合适的保护装置，如防护罩、围栏等，以保证测斜仪的安全运行。
6.调试：连接计算机，运行测斜软件，进行设备调试，确保测斜仪正常工作。
三、使用方法1.开机：打开计算机，运行测斜软件，开启测斜仪电源。
2.参数设置：根据工程需求，设置测斜仪的测量参数，如测量范围、测量精度等。
3.开始测量：点击开始测量按钮，测斜仪开始工作。
4.数据采集：在测量过程中，实时采集测斜数据，并保存至计算机。
5.数据处理：测量结束后，对采集的数据进行处理，生成测斜曲线和报表。
四、注意事项1.测斜仪安装和使用过程中，应避免剧烈震动和撞击，以免损坏设备。
2.定期检查测斜仪的电源线、信号线和连接部件，确保连接牢固、无损坏。
3.保持测斜仪周围环境清洁，避免灰尘、水滴等影响设备正常工作。
4.禁止在测斜仪附近使用强磁场设备，以免干扰测斜仪的正常工作。
五、故障处理1.若测斜仪无法正常启动，检查电源线、电源开关等，确认是否电源故障。
2.若测斜仪显示异常，检查信号线、传感器等，确认是否信号故障。
3.若测斜数据异常，检查测量参数设置、传感器等，确认是否设置错误或设备故障。
六、维护与保养1.定期对测斜仪进行清洁和保养，确保设备外观整洁、无损坏。
测斜仪使用说明
HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。
图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。
该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。
探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。
从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。
恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。
由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。
为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。
测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。
把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。
数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。
测斜仪探头在竖直位置时读数产生零偏差。
测斜仪使用说明书
本测斜仪的型号,规格及主要技术指标如表1所示：
表1
规格代号
尺寸参数
连杆直径
标距
500
总长
650
量程
±10°
输出敏感度
≈2000
率定常数
≈ 或≈
线性度误差
<1%F·S
绝缘
≥
五．测量步骤,计算公式及记录表格
1．将电缆插头插入测头的插座内,键与槽要对准,轻松插入,要放入防水橡皮垫圈,旋紧盖帽,用扳手将盖帽拧紧,以防漏水。注意:拧紧过程中,测头外壳与电缆接头应相对固定,不能相互转动,防止内部连线旋绞,只可旋紧盖帽。
-329
-347
311
6.53
36.43
4
5.0
-65
-284
-349
219
4.60
41.03
…
表3水平位移监测成果报告
测孔编号：测孔位置：孔深：
测量日期：测量时间：计算人：
深度
标高
较昨日位移差
较开挖前位移差
变形曲线
测点高程m
坑内
mm
50
40
30
20
10
-10
-8
-6
-2
-4
4
2
0
注:
①ZW2000型电阻式位移仪中所存储的多个测孔原始数据是一次性传入计算机Excel中的,传入后,需将每个孔的数据分拆开来形成该孔的原始记录表。
a测头或电缆接头处进水或受潮绝缘降低。
b电缆断线,断股,接线叉与显示仪接线柱接触不良。
c显示仪内部进水,接线柱上锈,潮湿。
●当测得读数虽能稳定,但使测头倾斜读数并无大变,可能的原因为:
测斜仪操作手册(CX-901F)
尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。
如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。
概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。
整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。
一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。
通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。
1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。
（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。
（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。
（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。
（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。
固定测斜仪用户使用说明书
固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求，万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。
地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中，偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。
总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。
测斜仪使用
1概述深层水平位移主要用于大地运动，如可能产生在不稳固的边坡（滑坡）或挖土工程周围的测向运动等，也可以用来监测软土地基处理，堤坝，芯墙稳定性，钻孔设置的偏差,打桩引起的土体位移,以及回填筑堤和地下工程的土体沉陷,也可用于沿海、江边重力存放物场的土层变化等。
2 仪器设备测斜仪（一般测斜仪由探头、电缆、数据采集仪(读数仪)组成。
探头的传感器型式有伺服加速度计式、电阻应变片式、钢弦式、差动电阻式等多种型式，目前使用最多的是伺服加速度式。
国内有航天部33 所生产的CX 系列，国外有美国SINCO 公司的数字测斜仪，瑞士的PRIVEC 等）内壁有导槽的测斜管（测斜管道由以下几部分组成：测斜管、连接管、管座、管盖。
测斜管是用聚氯乙烯、ABS 塑料、铝合金等材料制成，管内有互成90 度四个导向槽，国产塑料测斜管尺寸多为：内径Φ58mm，径Φ70mm、长度分2m，3m，4m 三种。
塑料连接管多采用市场上出售的聚氯乙烯塑料管制成，还可用软的万能接头相连。
连接管的尺寸为内径Φ70mm，外径Φ82mm，长度分300，400mm两种。
在管壁的两端铣制有滑动槽各4 条或仅一端铣制滑动槽4 条，各槽相隔90 度。
管座位于测斜管底端，与管外径匹配，防止泥砂从管底端进入管内的一个安全护盖。
管盖用于保护测斜管管口，防止杂物从管口掉入管内影响正常观测工作也由聚氯乙烯制成，其外形尺寸同管座。
）3监测仪器工作原理测斜仪的工作原理是测量测斜管轴线与铅垂线之间的夹角变化量,从而计算出土层各点的水平位移大小。
通常在坝内埋设一垂直并互成90°四个导槽的管子,当管子受力发生变形时,将测斜仪探头放入测斜管导槽内,逐段(一般50cm 一个测点) 量测变形后管子的轴线与垂直线之间的夹角θi ,并按测点的分段长度,分别求出不同高程处的水平位移增量Δdi ,即Δdi = Lsinθi(1)由测斜管底部测点开始逐段累加,可得任一高程处的实际位移,即bi = ΣΔdi(2)而管口累积水平位移为:B = ΣΔdi(3)式中Δdi 为量测段内的水平位移增量;L 为量测点的分段长度,一般常取015m ;θi 为量测段内管轴线与铅垂线的夹角;bi 为自固定点的管底端以上i点处水平位移;B 为管口在该次观测时的水平位移;n 为测斜孔分段数目,n = H/ 015 ,H 为孔深。
