迈克尔孙干涉仪的原理与应用

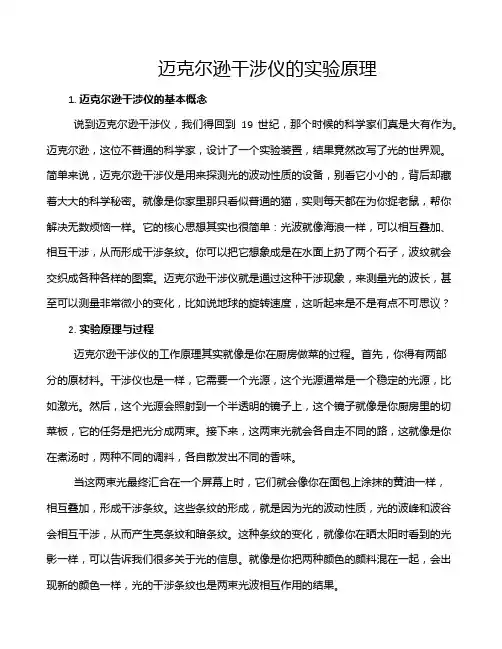

迈克尔逊干涉仪的实验原理
迈克尔逊干涉仪的实验原理1. 迈克尔逊干涉仪的基本概念说到迈克尔逊干涉仪，我们得回到19世纪，那个时候的科学家们真是大有作为。
迈克尔逊，这位不普通的科学家，设计了一个实验装置，结果竟然改写了光的世界观。
简单来说，迈克尔逊干涉仪是用来探测光的波动性质的设备，别看它小小的，背后却藏着大大的科学秘密。
就像是你家里那只看似普通的猫，实则每天都在为你捉老鼠，帮你解决无数烦恼一样。
它的核心思想其实也很简单：光波就像海浪一样，可以相互叠加、相互干涉，从而形成干涉条纹。
你可以把它想象成是在水面上扔了两个石子，波纹就会交织成各种各样的图案。
迈克尔逊干涉仪就是通过这种干涉现象，来测量光的波长，甚至可以测量非常微小的变化，比如说地球的旋转速度，这听起来是不是有点不可思议？2. 实验原理与过程迈克尔逊干涉仪的工作原理其实就像是你在厨房做菜的过程。
首先，你得有两部分的原材料。
干涉仪也是一样，它需要一个光源，这个光源通常是一个稳定的光源，比如激光。
然后，这个光源会照射到一个半透明的镜子上，这个镜子就像是你厨房里的切菜板，它的任务是把光分成两束。
接下来，这两束光就会各自走不同的路，这就像是你在煮汤时，两种不同的调料，各自散发出不同的香味。
当这两束光最终汇合在一个屏幕上时，它们就会像你在面包上涂抹的黄油一样，相互叠加，形成干涉条纹。
这些条纹的形成，就是因为光的波动性质，光的波峰和波谷会相互干涉，从而产生亮条纹和暗条纹。
这种条纹的变化，就像你在晒太阳时看到的光影一样，可以告诉我们很多关于光的信息。
就像是你把两种颜色的颜料混在一起，会出现新的颜色一样，光的干涉条纹也是两束光波相互作用的结果。
3. 实际应用和影响迈克尔逊干涉仪不仅仅是一个有趣的实验装置，它的影响可是非常大的。
你知道吗？这个干涉仪在测量光速方面发挥了巨大的作用，甚至帮助科学家们验证了爱因斯坦的相对论。
就像是你在修理汽车时，一颗小小的螺丝钉可能就能决定整个汽车的性能一样，迈克尔逊干涉仪也在科学的发展中扮演了关键角色。
(大物实验)迈克尔孙干涉仪实验
大学物理实验迈克尔孙干涉仪一．实验原理1．迈克尔孙干涉仪的结构和原理2. 点光源产生的非定域干涉即M1和M2之间的距离每改变半个波长，其中心就“生出”或“消失”一个圆环。
两平面反射镜之间的距离增大时，中心就“吐出”一个个圆环。
反之，距离减小时中心就“吞进”一个个圆环，同时条纹之间的间隔（即条纹的稀疏）也发生变化。
由式可知，只要读出干涉仪中M1移动的距离△h和数出相应吞进（或吐出）的环数就可求得波长。
3. 条纹的可见度利用上式可测出纳黄光双线的波长差4. 时间相干性问题长差越小，光源的单色性越好，相干长度就越长，所以上面两种解释是完全一致的。
t m则用下式表示钠光灯所发射的谱线为589.0nm与589.6nm，相干长度有2cm。
氦氖激光器所发出的激光单色性很好，其632.8nm的谱线，只有10-14~10-7nm，相干长度长达几米到几公里的范围。
对白光而言，其和λ是同一数量级，相干长度为波长数量级，仅能看到级数很小的几条彩色条纹。
5．透明薄片折射率（或厚度）的测量（1）白光干涉条纹（2）固体透明薄片折射率或厚度的测定当视场中出现中央条纹之后，在M1与A之间放入折射率为n、厚度为l的透明物体，则此时程差要比原来增大因而中央条纹移出视场范围，如果将M1向A前移d，使，则中央条纹会重新出现测出d和l求出折射率n。
二．实验步骤1.测量He-Ne激光的波长①调整好干涉仪，为实验做好准备。
②打开He-Ne激光器，在光源前放一小孔光栏，调节M2上的三个螺钉，从小孔初设的激光束，经M1，M2反射后，在观察屏上重合。
③去掉小孔光栏，换上焦距透镜而使光源成为发散光束，在两光程差不太大时，在毛玻璃屏上即可观察到干涉条纹，轻轻调节M2后的螺钉，应出现基本在中心的圆纹。
④测量He-Ne激光的波长。
轻轻转动微动转轮，移动M1，中心每出生或吞进n个条纹，记下移动的距离，用公式2h/n求出波长。
2.测量钠波波长，波长差及相干长度①波长测量同激光波长的测量②慢慢移动M1，增加光程差，条纹可见度下降，乃至看不清，测出两不可见位置的距离差L=t1-t2，即可求出波长。

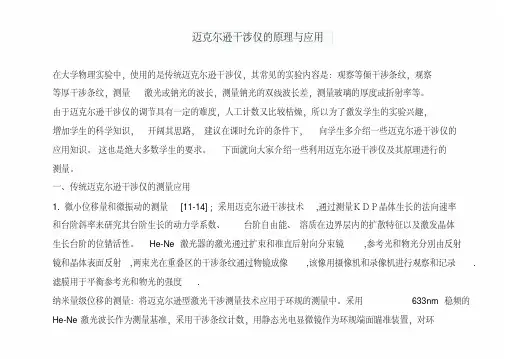

迈克尔逊干涉仪的原理与应用
迈克尔逊干涉仪的原理与应用在大学物理实验中，使用的是传统迈克尔逊干涉仪，其常见的实验内容是：观察等倾干涉条纹，观察等厚干涉条纹，测量激光或钠光的波长，测量钠光的双线波长差，测量玻璃的厚度或折射率等。
由于迈克尔逊干涉仪的调节具有一定的难度，人工计数又比较枯燥，所以为了激发学生的实验兴趣，增加学生的科学知识，开阔其思路，建议在课时允许的条件下，向学生多介绍一些迈克尔逊干涉仪的应用知识。
这也是绝大多数学生的要求。
下面就向大家介绍一些利用迈克尔逊干涉仪及其原理进行的测量。
一、传统迈克尔逊干涉仪的测量应用1. 微小位移量和微振动的测量[11-14]；采用迈克尔逊干涉技术,通过测量ＫＤＰ晶体生长的法向速率和台阶斜率来研究其台阶生长的动力学系数、台阶自由能、溶质在边界层内的扩散特征以及激发晶体生长台阶的位错活性。
He-Ne激光器的激光通过扩束和准直后射向分束镜,参考光和物光分别由反射镜和晶体表面反射,两束光在重叠区的干涉条纹通过物镜成像,该像用摄像机和录像机进行观察和记录.滤膜用于平衡参考光和物光的强度.纳米量级位移的测量：将迈克尔逊型激光干涉测量技术应用于环规的测量中。
采用633nm稳频的He-Ne激光波长作为测量基准，采用干涉条纹计数，用静态光电显微镜作为环规端面瞄准装置，对环规进行非接触、绝对测量，配以高精度的数字细分电路，使仪器分辨力达到5nm；静态光电显微镜作为传统的瞄准定位技术在该装置中得以充分利用，使其瞄准不确定度达到30nm；精密定位技术在该装置中也得到了很好的应用，利用压电陶瓷微小变动原理，配以高精度的控制系统，使其驱动步距达到5nm。
测振结构的设计原理用半导体激光器干涉仪对微振动进行测量时,用一弹性体与被测量（力或加速度)相互作用,使之产生微位移。
将这一变化引到动镜上来,就可以在屏上得到变化的干涉条纹,对等倾干涉来讲,也就是不断产生的条纹或不断消失的条纹。
由光敏元件将条纹变化转变为光电流的变化,经过电路处理可得到微振动的振幅和频率。

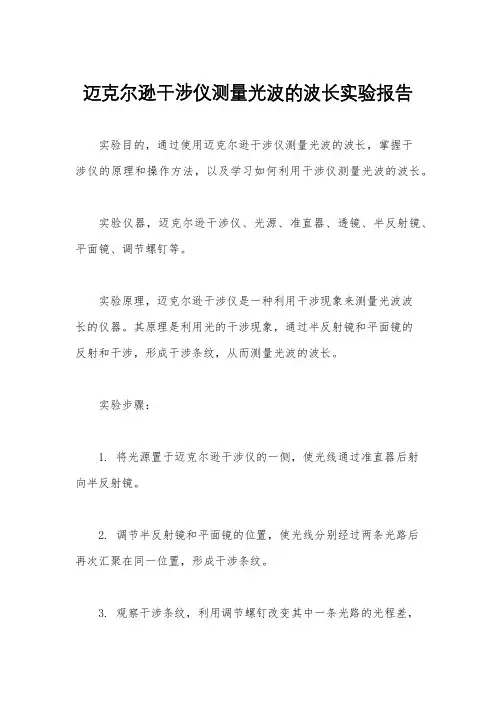

迈克尔逊干涉仪测量光波的波长实验报告
迈克尔逊干涉仪测量光波的波长实验报告实验目的，通过使用迈克尔逊干涉仪测量光波的波长，掌握干涉仪的原理和操作方法，以及学习如何利用干涉仪测量光波的波长。
实验仪器，迈克尔逊干涉仪、光源、准直器、透镜、半反射镜、平面镜、调节螺钉等。
实验原理，迈克尔逊干涉仪是一种利用干涉现象来测量光波波长的仪器。
其原理是利用光的干涉现象，通过半反射镜和平面镜的反射和干涉，形成干涉条纹，从而测量光波的波长。
实验步骤：1. 将光源置于迈克尔逊干涉仪的一侧，使光线通过准直器后射向半反射镜。
2. 调节半反射镜和平面镜的位置，使光线分别经过两条光路后再次汇聚在同一位置，形成干涉条纹。
3. 观察干涉条纹，利用调节螺钉改变其中一条光路的光程差，观察干涉条纹的变化。
4. 根据干涉条纹的变化，测量光波的波长。
实验结果，通过调节螺钉改变光程差，观察到干涉条纹的变化。
根据干涉条纹的间距和光程差的关系，计算出光波的波长为XXX。
实验结论，通过迈克尔逊干涉仪测量光波的波长，掌握了干涉仪的原理和操作方法，以及学习了如何利用干涉仪测量光波的波长。
同时，实验结果表明光波的波长可以通过干涉条纹的变化来间接测量，为进一步研究光学提供了重要的实验基础。
存在问题，在实验过程中，可能存在光源亮度不足、干涉条纹不清晰等问题，需要进一步改进实验条件，以提高实验的准确性和可靠性。
改进方案，可以尝试使用更亮的光源，调整干涉仪的位置和角度，以及优化实验环境，以改善干涉条纹的清晰度和稳定性。
总结，通过本次实验，对迈克尔逊干涉仪测量光波的波长有了更深入的理解，同时也发现了一些实验中存在的问题，并提出了改进方案。
这将为今后的实验和研究工作提供重要的参考和指导。
迈克尔逊干涉仪原理的应用
迈克尔逊干涉仪原理的应用1. 什么是迈克尔逊干涉仪迈克尔逊干涉仪是一种实验仪器，用于测量光的相位差。
它由美国物理学家阿尔伯特·迈克尔逊在1887年发明，因而得名。
这种仪器利用光的干涉现象，通过观察干涉条纹的变化来测量光的相位差。
迈克尔逊干涉仪被广泛应用于光学测量、干涉光谱等领域。
2. 迈克尔逊干涉仪的工作原理迈克尔逊干涉仪的工作原理基于光的干涉现象。
它由一个光源、一个分束器、两个反射镜、一个合束器和一个接收器组成。
1.光源：迈克尔逊干涉仪通常使用激光作为光源，因为激光有良好的相干性。
2.分束器：分束器是一个半透明的镜片，它将光源发出的光束分成两束等强度的光束。
3.反射镜：迈克尔逊干涉仪有两个反射镜，分别被称为平面镜和倾斜镜。
平面镜将光束反射回分束器，而倾斜镜将光束反射到待测物体上。
4.合束器：合束器将待测物体上反射的光束和从分束器反射回来的光束重新合并到一起。
5.接收器：接收器用于检测合并后的光束的强度变化，通常使用光电二极管或干涉仪接收器。
通过调整倾斜镜的位置，可以改变光束在待测物体上的路径长度，从而观察到干涉条纹的变化。
3. 迈克尔逊干涉仪的应用迈克尔逊干涉仪在科学研究和工程领域有着广泛的应用。
3.1 光学测量迈克尔逊干涉仪可以用于测量光波的相位差，进而测量物体的表面形貌、折射率等参数。
通过分析干涉条纹的变化，可以实现亚微米级的测量精度。
3.2 光学干涉光谱迈克尔逊干涉仪可以用于测量光的频率和光谱分辨率。
通过调节倾斜镜的位置，改变光程差，可以观察到干涉条纹的移动。
根据干涉条纹的移动来计算光的频率和光谱宽度。
3.3 光学通信迈克尔逊干涉仪可以用于光信号的调制和解调。
通过调节倾斜镜的位置，控制光的相位差，实现光信号的调制。
同时，迈克尔逊干涉仪也可以用于解调接收到的光信号。
3.4 光学传感迈克尔逊干涉仪可以用于光学传感器的设计。
通过将待测物体放置在干涉仪的测量光路中，利用干涉条纹的变化来测量物体的参数，如温度、压力、应力等。

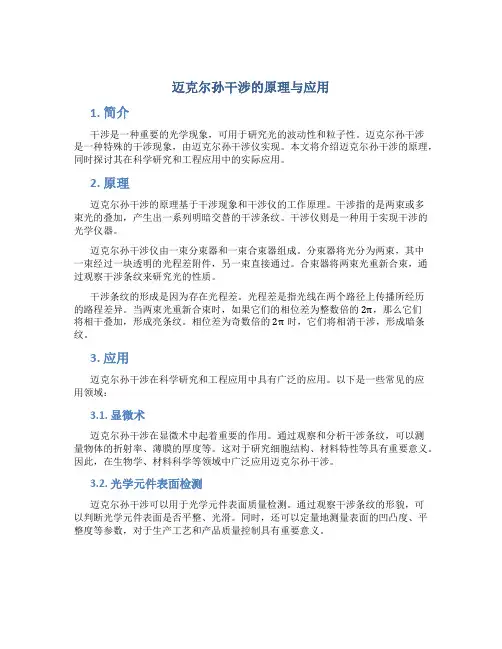

迈克尔孙干涉的原理与应用
迈克尔孙干涉的原理与应用1. 简介干涉是一种重要的光学现象，可用于研究光的波动性和粒子性。
迈克尔孙干涉是一种特殊的干涉现象，由迈克尔孙干涉仪实现。
本文将介绍迈克尔孙干涉的原理，同时探讨其在科学研究和工程应用中的实际应用。
2. 原理迈克尔孙干涉的原理基于干涉现象和干涉仪的工作原理。
干涉指的是两束或多束光的叠加，产生出一系列明暗交替的干涉条纹。
干涉仪则是一种用于实现干涉的光学仪器。
迈克尔孙干涉仪由一束分束器和一束合束器组成。
分束器将光分为两束，其中一束经过一块透明的光程差附件，另一束直接通过。
合束器将两束光重新合束，通过观察干涉条纹来研究光的性质。
干涉条纹的形成是因为存在光程差。
光程差是指光线在两个路径上传播所经历的路程差异。
当两束光重新合束时，如果它们的相位差为整数倍的2π，那么它们将相干叠加，形成亮条纹。
相位差为奇数倍的2π时，它们将相消干涉，形成暗条纹。
3. 应用迈克尔孙干涉在科学研究和工程应用中具有广泛的应用。
以下是一些常见的应用领域：3.1. 显微术迈克尔孙干涉在显微术中起着重要的作用。
通过观察和分析干涉条纹，可以测量物体的折射率、薄膜的厚度等。
这对于研究细胞结构、材料特性等具有重要意义。
因此，在生物学、材料科学等领域中广泛应用迈克尔孙干涉。
3.2. 光学元件表面检测迈克尔孙干涉可以用于光学元件表面质量检测。
通过观察干涉条纹的形貌，可以判断光学元件表面是否平整、光滑。
同时，还可以定量地测量表面的凹凸度、平整度等参数，对于生产工艺和产品质量控制具有重要意义。
3.3. 激光干涉测量迈克尔孙干涉可以应用于激光干涉测量中。
通过激光束的干涉，可以实现高精度的位移测量、形状测量等。
在工程测量中，激光干涉测量广泛应用于位移测量、表面形貌测量等领域。
3.4. 光学玻璃的热膨胀系数测量迈克尔孙干涉方法还可用于测量光学玻璃的热膨胀系数。
通过观察干涉条纹的变化，可以计算出光学玻璃在热变形过程中的膨胀系数，为光学元件的设计和应用提供参考。
迈克尔逊干涉仪实验原理
迈克尔逊干涉仪实验原理迈克尔逊干涉仪是一种利用干涉现象测量光波长、长度和折射率的仪器。
它由美国物理学家迈克尔逊于1881年发明，是一种非常重要的光学仪器，被广泛应用于科学研究和工程实践中。
干涉仪的原理是利用光的干涉现象来测量光的性质和测量被测物体的长度，是一种非常精密的测量仪器。
迈克尔逊干涉仪的实验原理主要是基于干涉现象。
当两束光波相遇时，它们会发生干涉现象，即相位差引起的光强的变化。
迈克尔逊干涉仪利用分束镜将一束光分成两束光，经过两条不同的光路，再经过合束镜合成一束光，使得两束光发生干涉。
当两束光的光程差为整数倍的波长时，它们将相干叠加，产生明纹；当光程差为半波长的奇数倍时，它们将发生相消干涉，产生暗纹。
通过观察干涉条纹的位置和数量，可以推导出光的波长、被测物体的长度以及折射率等物理量。
在迈克尔逊干涉仪实验中，需要注意的是保证光源的稳定性和一致性。
光源的稳定性直接影响到实验结果的准确性，因此需要选择稳定的光源，如激光。
同时，光路的稳定性也是非常重要的，需要保证光路的长度和光学元件的位置保持稳定，避免外界因素对实验结果的影响。
除了测量光的波长和长度，迈克尔逊干涉仪还可以用于测量折射率。
当被测物体的折射率发生变化时，光的光程也会发生变化，从而导致干涉条纹的位置发生移动。
通过测量干涉条纹的移动量，可以推导出被测物体的折射率。
这种方法被广泛应用于实验室中测量各种材料的折射率，对材料的研究和应用具有重要意义。
总之，迈克尔逊干涉仪是一种非常重要的光学仪器，它利用光的干涉现象来测量光的波长、长度和折射率，具有非常广泛的应用价值。
在实际应用中，需要注意保证光源和光路的稳定性，以获得准确的实验结果。
迈克尔逊干涉仪的实验原理和方法对于光学研究和工程应用具有重要意义，对于推动光学领域的发展具有重要作用。
迈克尔干涉仪的应用实验原理
迈克尔干涉仪的应用实验原理1. 引言迈克尔干涉仪是一种基于干涉现象的仪器，广泛应用于光学领域的实验和研究中。
它可以测量光的相位差、折射率以及薄膜的厚度等参数。
本文主要介绍迈克尔干涉仪的应用实验原理。
2. 迈克尔干涉仪的原理概述迈克尔干涉仪基于光的干涉现象，通过将光束分为两部分进行干涉来测量光的性质。
它由一个光源、一个分光器、一个反射器和一个检测器组成。
迈克尔干涉仪的光路如下： 1. 光源发出的光束通过分光器被分成两束，分别经过两个不同的光程。
2. 光束经过反射器后再次汇合，产生干涉现象。
3. 干涉产生的干涉条纹被检测器接收并进行分析和测量。
3. 迈克尔干涉仪的工作原理3.1 光程差的引入光程差是迈克尔干涉仪用来测量光的相位差的重要参数。
光程差是指两束光束在路径长度不同的情况下所引入的相位差。
光程差可以通过改变反射器的位置或者倾斜角度来调节。
3.2 干涉条纹的形成当两束光束汇合后，它们会产生干涉，形成明暗相间的条纹，即干涉条纹。
干涉条纹的形成是由于光束的相位差引起的。
光束相位差的改变会导致干涉条纹的移动和改变。
3.3 干涉条纹的测量干涉条纹的测量通常可以通过调节光程差来完成。
通过改变反射器的位置或者倾斜角度，可以观察到干涉条纹的移动和变化。
根据干涉条纹的变化来确定光程差的大小，从而测量光的相位差和其他相关参数。
4. 迈克尔干涉仪的应用实验迈克尔干涉仪可以应用于多个光学实验和研究领域，包括但不限于以下几个方面：4.1 测量光的相位差通过调节光程差，可以利用迈克尔干涉仪来测量光的相位差。
这对于研究光学材料的折射率、厚度等参数具有重要意义。
4.2 薄膜厚度测量迈克尔干涉仪可以用来测量薄膜的厚度。
通过对干涉条纹的观察和分析，可以得到薄膜的厚度信息。
这在光学薄膜表面工艺和材料研究中是非常有用的。
4.3 折射率测量利用光程差和干涉条纹的移动，可以测量材料的折射率。
通过改变反射器的位置或者材料的位置来观察干涉条纹的变化，从而获得折射率的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
迈克尔孙干涉仪的原理与应用
1. 引言
迈克尔孙干涉仪是一种常见的干涉测量仪器，广泛应用于光学领域和物理实验
室中。
它利用干涉现象来测量光的相位差，从而实现对介质折射率的测量、光程差的计算和表面形貌的研究等。
2. 原理
迈克尔孙干涉仪的原理基于干涉现象和Michelson干涉仪的设计。
它由一个光源、分束器、样品光路和参考光路组成。
2.1 干涉现象
干涉是指两束或多束相干光波相遇时，互相叠加形成干涉条纹的现象。
干涉现
象的产生需要符合相干条件，即光源发出的光波具有相干性。
2.2 Michelson干涉仪设计
Michelson干涉仪是由一个光源、分束器、样品光路和参考光路组成。
光源发
出的光经过分束器分为两束光，一束通过样品光路，另一束通过参考光路。
两束光重新相遇，在干涉仪的输出端口形成干涉条纹。
3. 迈克尔孙干涉仪的构造
迈克尔孙干涉仪在Michelson干涉仪的基础上进行了改进，主要是增加了一块
玻璃片作为样品。
样品在光路中引入一个附加的光程差，从而改变干涉条纹的特性。
3.1 分束器
分束器是将来自光源的光分为两束的装置。
常见的分束器包括玻璃板分束器和
波导器。
3.2 样品
样品是在样品光路中引入光程差的元件。
常见的样品包括玻璃片、薄膜和涂层等。
3.3 干涉条纹
干涉条纹是迈克尔孙干涉仪中观察到的光强分布形式。
它由干涉光波的叠加形成，可通过干涉仪的输出端口观察到。
4. 应用
迈克尔孙干涉仪具有广泛的应用领域，如下所示：
4.1 介质折射率测量
通过调节样品光路中的样品厚度或折射率，可以测量样品的折射率。
4.2 光程差计算
利用干涉条纹的变化可计算光程差，从而实现对光路长度的测量。
4.3 表面形貌研究
通过观察干涉条纹的变化，可以研究材料的表面形貌和薄膜的厚度分布等。
4.4 光学实验教学
迈克尔孙干涉仪作为一种常见的光学实验仪器，广泛用于光学实验教学中，帮助学生理解和掌握光的干涉现象。
5. 结论
迈克尔孙干涉仪是一种重要的干涉测量仪器，它利用干涉条纹的形成来测量光学参数和研究材料的表面形貌。
通过调节样品和参考光路中的光程差，可以实现对介质折射率的测量、光程差的计算和表面形貌的研究等。
迈克尔孙干涉仪在光学领域和物理实验室中具有广泛的应用。
