高频电子线路期末考试题库10套
(完整版)高频电子线路考卷(含答案)
一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。
（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。
（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。
（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。
（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。
（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。
（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。
（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。
（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。
《高频电子线路》期末考试参考题
1、一个完整的通信系统应该由哪几部分组成？试画出其组成框图，并简述各部分的功能。
答：一个完整的通信系统应包括：输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分，如图所示：输入变换装置塩送设容传输信_■［接收話萱|―输出变换装書输入变换装置：将信源的输出变换成适合传输的电信号；发送设备：将电信号变换成适合信道传输的形式；传输信道：将来自发射机的信号传输到接收机的物理介质；接收设备：将信道传输的信号进行处理，恢复接受信号中包含的信息；输出变换装置：将接收的电信号变换成适合用户接收的形式。
2、某谐振功率放大器输出功率Po已测出，在电路参数不变时，为了提高Po采用提高Vb 的方法，但效果不明显，试分析原因，并指出为实现输出功率明显提高可采用什么措施？为什么？答：在电路参数不变时，为了提高Po采用提高的Vb方法，但效果不明显，是因为谐振功率放大器工作在过压工作状态。
为了实现输出功率明显提高可采用提高供电电压Vcc和减小负载电阻Rp的方法，使放大器工作在临界工作状态。
3•无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答：①信号不调制进行发射天线太长，无法架设；②信号不调制进行传播会相互干扰，无法接收。
常用的模拟调制方式：调幅、调频及调相。
4•谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率咼是因为它的工作频率很咼，咼频谐振功放实质是将直流功率转变为高频功率，为了输出功率足够大，常选在丙类状态下工作，而丙类状态的转换率大于甲，乙类，所以其效率高。
输出不失真是因为它采用选频网络作为负载，使用谐振负载进行选频输出，故输出仍为正弦波，波形不会失真。
5、丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？答：因为丙放输出电流为余弦脉冲，为了保证输出电压为不失真的完整正弦信号，所以一定要用调谐回路作为集电极负载。
回路谐振则信号不失真且效率最高，若回路失谐则管子功耗加大，且易烧坏管子。
高频电子线路期末考试试卷十套(含答案)
C 、负峰切割失真三、判断题，对的打“/D 、截止失真，错的打“X” （每空1分，共10分）标准答案（一）一、填空题（每空1分，共30分）1、 无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、 针对不同的调制方式有三种解调方式，分别是检波、鉴频和鉴相。
3、 在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中， 级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、 调幅波的表达式为： uAM （t ） = 20 （1 +0.2COS100 n t ） COS107 n t （V ）;调幅波的振幅 最大值为24V ，调幅度 Ma 为20 %,带宽fBW 为100Hz ，载波fc 为5*106Hz 。
5、 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、 波形、频谱。
6、 调频电路有直接调频、间接调频两种方式。
7、 检波有同步、和非同步检波两种形式。
8、 反馈式正弦波振荡器按照选频网络的不同，可分为 LC 、RC 、石英晶振 等三种。
9、 变频器可由混频器、和带通滤波器两部分组成。
10、 列出三个常见的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每小题 2分、共20分）将一个正确选项前的字母填在括号内 1、下列哪种信号携带有调制信号的信息（ C ） A 、载波信号B 、本振信号C 、已调波信号2、小信号谐振放大器的主要技术指标不包含（ 谐振电压增益B 、失真系数丙类谐振功放其谐振回路调谐于（ 基波 B 、二次谐波 3、A B ）C 、通频带 A ）分量 C 、其它高次谐波 D 、选择性D 、直流分量 并联型石英晶振中，石英谐振器相当于（ A 、电容 B 、电阻 5、 反馈式正弦波振荡器的起振条件为 A 、|AF|=1 , C 、|AF|>1 , 4、 A+ $ F= 2n n $ A+ $ F 工 2n n6、 要实现集电极调制特性应使功放工作在（A 、欠压状态B 、过压状态 7、自动增益控制可简称为（ B ） B 、AGC Cc 、电感 B )B 、|AF| >1 , |AF| =1 ,B）元件 D 、短路线 $ A+ $ F = 2n n $ A+ $ F)状态C 、临界状态D 、PLLD 、任意状态8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A 、一次方项 C 、高次方项9、如右图所示的电路是（ A 、 普通调幅电路 B 、 双边带调幅电路 C 、 混频器 D 、 同步检波器B 、二次方项 D 、全部项10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（A 、频率失真B 、惰性失真 U rc224IF O51、解：F^ = —8.33W60%R3 I-ull ~l~~l —1+CO-沪8.335= 3.3W （3 分）P V8.33CC二 347 mA（3分）R.21谐振放大器是采用谐振回路作负载的放大器。
高频电子线路考卷(含答案)
高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。
7. 在高频放大器中，为了提高增益，常采用________和________两种方法。
8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。
9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。
10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。
三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。
12. 请说明高频振荡器起振和稳幅的原理。
13. 简述滤波器的主要技术指标及其作用。
四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。
15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。
五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。
(完整word版)高频电子电路期末考试试题
.电子信息科学与技术专业（本）2007 级《高频电子电路》试卷（A）一、填空题（每空 1.5分，共 30分）1.无线电通讯中信号是以形式发射出去的。
它的调制方式有、、。
2.二极管峰值包络检波器的工作原理是利用和RC网络特征工作的。
3.已知 LC回路并联回路的电感 L在谐振频次f0=30MHz 时测得 L=1H ，Q0=100，则谐振时的电容 C=pF和并联谐振电阻 R P=k。
4.谐振回路的质量因数 Q愈大，通频带愈；选择性愈。
5.载波功率为 100W，当 m a=1 时，调幅波总功率和边频功率分别为和。
6.某调谐功率放大器，已知 V =24V ， P =5W ，则当c60% ， P C,I =，若 PCC0CO0保持不变，将c提升到 80%，P c减小。
7.功率放大器的分类，当 2 =时为甲类，当 2 =时为乙类；当<为丙类。
8.某调频信号，调制信号频次为400Hz ，振幅为 2V，调制指数为 30，频偏f=。
当调制信号频次减小为 200Hz，同时振幅上涨为 3V时，调制指数变为。
二、选择题（每题 2分，共 20 分）1.以下哪一种信号携带有调制信号的信息（）A.载波信号B.本振信号C.已调波信号D.高频振荡信号2.设AM 广播电台同意据有的频带为15kHz ，则调制信号的最高频次不得超出（）A.30kHz C.15kHz D.不可以确立3.设计一个频次稳固度高且可调的振荡器，往常采纳（）A.晶体振荡器B.变压器耦合振荡器C.RC相移振荡器D.席勒振荡器4.在调谐放大器的 LC回路两头并上一个电阻 R，能够（）A.提升回路的 Q值B.提升谐振频次C.加宽通频带D.减小通频带5.二极管峰值包络检波器合用于哪一种调幅波的解调（）A.单边带调幅波B.克制载波双边带调幅波C.一般调幅波D.残留边带调幅波6.以下表述正确的选项是（）A.高频功率放大器只好位于接收系统中B.高频功率振荡器只好位于接收系统中C.调制器只好位于发送系统中D.解调器只好位于发送系统中7.某丙类谐振功率放大器工作在临界状态，若保持其余参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A.过压B.弱过压C.临界D.欠压8.如右图所示电路，以下说法正确的选项是（）A.该电路因为放大器不可以正常工作，不可以产生正弦波振荡B.该电路因为没有选频网络，不可以产生正弦波振荡C.该电路因为不知足相位均衡条件，不可以产生正弦波振荡D.该电路知足相位均衡条件，可能产生正弦波振荡9.对于间接调频方法的描绘，正确的选项是（）A.先对换制信号微分，再加到调相器对载波信号调相，进而达成调频B.先对换制信号积分，再加到调相器对载波信号调相，进而达成调频C.先对载波信号微分，再加到调相器对换制信号调相，进而达成调频D.先对载波信号积分，再加到调相器对换制信号调相，进而达成调频10.已调波u(t )U m cos(c A1t )t，则其(t ) 表达式为（）A. A1tB. A1t2C. 2A1tD. A c t三、简答题（每题 5分，共 10 分）1.在接收设施中，变频器的作用是？变频器是怎么构成的，绘出变频前后的波形。

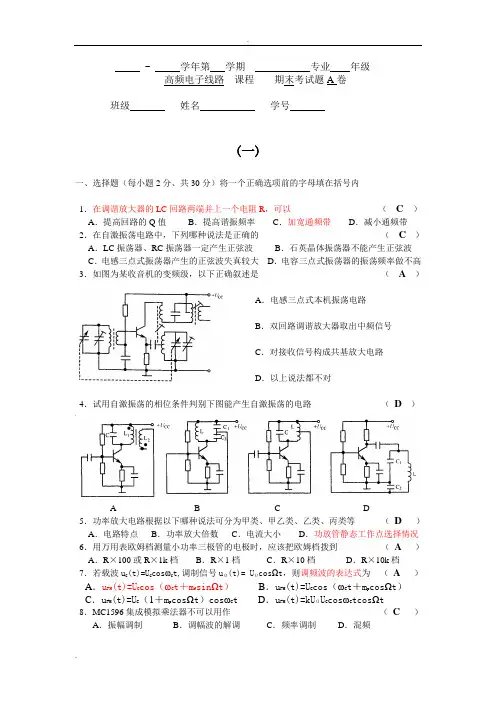

高频电子线路复习题(含答案)
~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号(一)一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路（D）A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（A）A．R×100或R×1k档B．R×1档C．R×10档D．R×10k档7．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（A ）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t＋m p cosΩt）C．u FM(t)=U C（1＋m p cosΩt）cosωC t D．u FM(t)=kUΩU C cosωC tcosΩt 8．MC1596集成模拟乘法器不可以用作（C ）A．振幅调制B．调幅波的解调C．频率调制D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰10．混频电路又称变频电路，在变频过程中以下正确叙述是（C）A．信号的频谱结构发生变化B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。
高频电子线路复习题(含答案)
~学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号(一)一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（C）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3ABCD4ABCD5A6A．R×7A．uFMC．uFM8．A9．A）AC10．AC．11A．12．AGCA．维持工作频率稳定B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化13．同步检波器要求接收端载波与发端载波（C）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同14．属于频谱的线性搬移过程的有（A）A．振幅调制B．频率调制C．相位调制D．角度解调15．双边带（DSB）信号的振幅正比于（C）A．UΩB．uΩ(t)C．|uΩ(t)|二、填空题（每小题2分，共10分）1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
2．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。
45．1．2．为什么直流电源要接在电感L的中心抽头上？3．电容C1、C3的作用分别是什么？4．接入电阻R4的目的是什么？（8分）解：1.LC回路应调谐在输入信号ui的频率上2．直流电源要接在电感L的中心抽头上是使本电路晶体管的输出端部分接入调谐回路，其目的是要达到预定的选择性和通频带要求3．电容C1、C3是高频旁路电容，它们的作用是保证放大器工作在放大区4．接入电阻R4的目的是降低Q值，加宽放大器的通频带五、已知载波电压u C(t)=5cos2π×106t，调制信号电压uΩ(t)=2cos2π×103t，令常数k a＝1。
(完整版)高频电子线路期末试卷附答案
高频电子线路一、填空题（每空1分，共13分）1．反馈式振荡器的振荡平衡条件是∑Ф=2nп和U f=U i。
三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。
2．在大信号检波中，产生对角线失真原因是R L C L选得太大，放电太慢，跟不上输入信号包络线的变化。
产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。
3．模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和混频等频谱搬移电路中。
4．混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和场效应管混频器等。
5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。
二选择题1．石英晶体谐振于fp时，相当于LC回路的（b）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（c）A．临界B．欠压C．过压3．判断下图是哪一类振荡器（c）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是1V，则所测正弦波的有效值（D）A．4.6V B．2.3V C．3.25V D．1.63V6．石英晶体振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定9．一同步检波器，输入信号为u S =U S cosωC tcosΩt，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（ B ）A．振幅失真B．频率失真C．相位失真10．自动频率控制简称（B）A．AGC B．AFC C．APC11．锁相环路电路的作用是（B）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（D）A．示波器B．频率计C．高频信号发生器D．扫频仪13．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为（B）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t－m f cosΩt）C．u FM(t)=U C（1＋m f sinΩt）cosωC t D．u FM(t)=kUΩU C cosωC tsinΩt14．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（D）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）15．下图所示框图能实现何种功能？（ A ）其中u s(t)= U s cosωs t， u L(t)= U L cosΩtA．调幅B．检波C．混频D．鉴频三、简答题（每小题5分，共10分）1．为什么发射台要将信息调制到高频载波上再发送？答：1）信号不调制进行发射天线太长，无法架设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。
2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。
3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。
5、普通调幅波的数学表达式U AM t=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。
6、实现AGC的方法主要有改变发射级电流I E和改变放大器的负载两种。
7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。
9、三点式振荡器有电容和电感三点式电路。
10、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。
11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。
12、调频电路有直接、间接调频两种方式。
13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。
已知某普通调幅波波形及其参数如图1-1所示，试求Ma =0.25%。
二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列不属于小信号谐振放大器的技术指标是（ C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线5、图1-2所示电路为（ A ）电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路图1-26、下列电路不属于频谱搬移电路的是（ B ）A、调幅电路B、调频电路C、检波电路D、变频电路7、反馈式正弦波振荡器的平衡条件是（ A ）A、AF=1，φA+φF = 2nπB、AF>1，φA+φF = 2nπC、AF<1，φA+φF = 2nπD、AF=1，φA+φF = nπ8、影响丙类谐振功率放大器性能的主要参数不包括（ D ）A、 V CCB、 V BBC、 U bmD、R i9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器处在谐振时其增益最大。
（√）2、小信号谐振放大器抑制比越大，其选择性越好。
（√）3、高频功放的动态线是一条直线。
（×）4、石英晶振可分为串联型和并联型。
（√）5、LC正弦波振荡器的振荡频率由反馈网络决定。
（×）6、利用非线性器件的相乘作用实现频谱搬移。
（√）7、大信号包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成检波的。
（√）8、谐振放大器的Kr0.1愈接近于1，则放大器的选择性愈好。
（√）9、振荡器与放大器的主要区别之一是：放大器的输出信号与输入信号频率相同，而振荡器一般不需要输入信号。
（ √ ）10、三极管实现的调幅电路属于高电平调幅电路。
（√ ）四、简答题（共20分）1、 将下列采用调幅方式实现的无线通信系统中的超外差式接收机的组成框图补充完整。
（6分）1、 答：高频放大器、混频器、中频放大器、检波器、低频放大器本地振荡器 (6分)2、简述AGC 电路的作用。
(4分)2、答：AGC 的作用是当输入信号变化很大时，保持接收机的输出信号基本稳定。
即当输入信号很弱时，接收机的增益高；当输入信号很强时，接收机的增益低。
(4分)3、三点式振荡器的原则是什么？（4分）答：“射同基反”的原则。
即Xce 与Xbe 的电抗性质相同，Xcb 与Xbe （或Xce ）的电抗性质相反。
(4分)4、大信号包络检波器中，若把二极管极性反接，是否起到检波作用？若能，则输出波形与原电路有什么不同？（6分）4、答：可以检波。
(3分)输出波形与原调制信号极性相反。
(3分第五题: 计算题（共20分）1、一个单调谐放大器，若回路谐振频率f 0为10.7MHz ，通频带f bw 为120KHz ，则有载品质因数Q e 为多少？（4分）60310.7101201089bw f f ⨯==⨯=e 1、解：Q (4分)2、某谐振功放原工作在临界状态，若等效负载R（1）增大一倍 （2）减小一倍则输出功率P O 如何变化？（6分）2、解：(1)R增大一倍,功放工作在过压状态212cm o U P R = cm U 基本不变o P 则减小一半(3分)(2)R 减小一倍,功放工作在欠压状态2112o cm P I R= cm I 1基本不变、o P 则减小一半(3分) 3、某调幅发射机未调制时发射功率为9KW ，当载波被正弦信号调幅时，发射功率为10.125KW 。
求调幅度Ma ，如果同时又用另一正弦信号对它进行40％的调幅，求这时的发射功率？（6分）2112a c c m P P =+av13、(1)解：P 2()2 1.1250.259av c c P P P -⨯===2a1则m 50%=a1m (3分)22121122a c c a c m P P m P =++av2(2)解：P 2110.1250.4910.1250.7210.8452KW =+⨯⨯=+=av2P (3分) 4、 若某电压信号u （t ）=5cos Ωtcos ωct （V ）（ωc>>Ω）画出频谱图。
（4分）《高频电子线路》模拟考试试卷2及参考答案一、填空题（每空1分，共13分）1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
2．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。
4．调频有两种方法，分别称为直接调频和间接调频。
5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。
二、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（ C ） A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高 3．如图为某收音机的变频级，以下正确叙述是（ A ） A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路（ D ） A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ） A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况 6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（ A ） A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档7．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ A ）A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt8．MC1596集成模拟乘法器不可以用作（ C ）A．振幅调制 B．调幅波的解调 C．频率调制 D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ）A．干扰哨声 B．中频干扰C．镜像干扰 D．交调干扰10．混频电路又称变频电路，在变频过程中以下正确叙述是（ C ）A．信号的频谱结构发生变化 B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。
若加大调制频率Ω，会引起（ A ） A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真12．AGC电路的作用是（ C ）A．维持工作频率稳定 B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化13．同步检波器要求接收端载波与发端载波（ C ） A．频率相同、幅度相同 B．相位相同、幅度相同C．频率相同、相位相同 D．频率相同、相位相同、幅度相同14．属于频谱的线性搬移过程的有（ A ）A．振幅调制 B．频率调制 C．相位调制 D．角度解调15．双边带（DSB）信号的振幅正比于（ C ） A．UΩ B．uΩ(t) C．|uΩ(t)|三、简答题（每小题5分，共10分）1．通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。
输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。
2． 当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic 的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。
四、下图所示LC 正弦波振荡电路，图中Lc 为高频扼流圈，C E 和C B 可视为交流短路。
