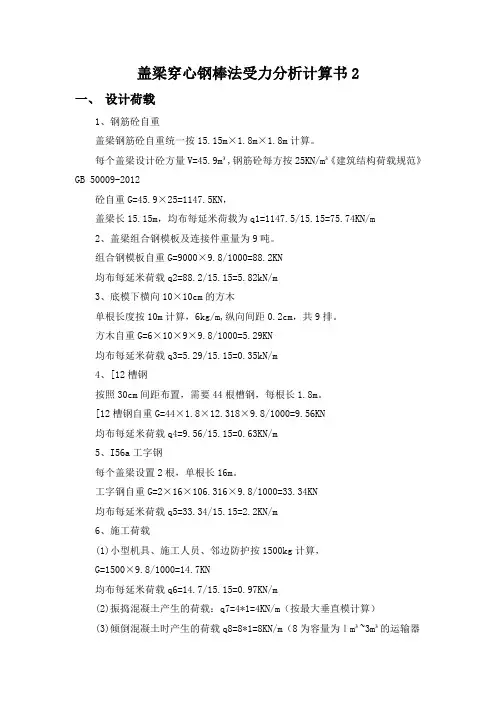

中铁西一大桥盖梁穿钢棒法计算书(竹胶板)
盖梁穿心钢棒法受力分析计算书2一、设计荷载1、钢筋砼自重盖梁钢筋砼自重统一按15.15m×1.8m×1.8m计算。
每个盖梁设计砼方量V=45.9m³,钢筋砼每方按25KN/m³《建筑结构荷载规范》GB 50009-2012砼自重G=45.9×25=1147.5KN，盖梁长15.15m，均布每延米荷载为q1=1147.5/15.15=75.74KN/m2、盖梁组合钢模板及连接件重量为9吨。
组合钢模板自重G=9000×9.8/1000=88.2KN均布每延米荷载q2=88.2/15.15=5.82kN/m3、底模下横向10×10cm的方木单根长度按10m计算，6kg/m,纵向间距0.2cm，共9排。
方木自重G=6×10×9×9.8/1000=5.29KN均布每延米荷载q3=5.29/15.15=0.35kN/m4、[12槽钢按照30cm间距布置，需要44根槽钢，每根长1.8m。
[12槽钢自重G=44×1.8×12.318×9.8/1000=9.56KN均布每延米荷载q4=9.56/15.15=0.63KN/m5、I56a工字钢每个盖梁设置2根，单根长16m。
工字钢自重G=2×16×106.316×9.8/1000=33.34KN均布每延米荷载q5=33.34/15.15=2.2KN/m6、施工荷载(1)小型机具、施工人员、邻边防护按1500kg计算，G=1500×9.8/1000=14.7KN均布每延米荷载q6=14.7/15.15=0.97KN/m(2)振捣混凝土产生的荷载：q7=4*1=4KN/m（按最大垂直模计算）(3)倾倒混凝土时产生的荷载q8=8*1=8KN/m（8为容量为ｌm³~3m³的运输器具）7、荷载分项系数P二、受力模型1、10×10cm方木10×10cm方木分布梁直接承受底模以上的自重，方木均匀分布在[12槽钢上，间距20cm布置，按简支梁计算，如下图：2、[12槽钢[12槽钢分布梁直接承受底模以上的自重，[12槽钢分布在圆柱两侧的56a 工字钢上，两工字钢主梁紧贴圆柱，间距按圆柱直径150cm，故[12槽钢分布梁计算跨径为150cm，盖梁底宽为180cm，分布梁两端各悬臂15cm，悬臂有利跨中受力，不计悬臂部分，按简支梁计算，实际偏安全，如下图：分布梁受力模型3、I56a工字钢工字钢主梁承受由每根[12槽钢分布梁传来的重力，按均布荷载考虑，两根工字钢各承受一半的力，工字钢搭在两圆柱预埋的钢棒上，故工字钢计算跨径为两圆柱中心的间距，取为9.05m，按两端外伸悬臂计算。
盖梁(穿心棒法)施工工艺技术方案
重梁上。
盖梁（穿心棒法）施工工艺技术方案工艺流程盖梁施工工艺流程图如下图所示：图 1 盖梁施工工艺流程图施工方法测量放样盖梁施工前，由测量人员对已完的墩柱进行复测，墩位中心位置及顶面高程满足设计及规范要求后再进行后续放样。
底模安装完成后，测量人员对底模平面位置及角点标高进行复核，并配合作业人员进行模板尺寸调整，直至模板平面位置、标高均符合设计、规范要求。
穿心棒托架安装根据墩柱上预留的孔位安装穿心棒，穿心棒长度需满足单侧外露50cm，穿心棒安装完成后安装空心钢盒（采用10mm钢板焊制）作为承重牛腿，空心钢盒内径比钢棒直径大10mm，以利于穿入，钢盒套上钢棒后四个角空隙用三角木块塞牢敲紧，防止钢棒在钢盒内移动，在钢盒上表面即钢板平面上安装对口钢楔/螺旋千斤顶作为卸落装置。
图 2 空心钢箱大样图卸落装置安装到位后在其上依次安装横向承重梁、纵向分配梁，在分配梁上再铺设盖梁底钢模,其中承重梁采用I50a工字钢，分配梁采用I14工字钢，为了保证承重梁的整体稳定性，在承重梁梁端每间距300cm设置一道拉杆。
横向分配梁伸出盖梁范围80cm，在其上铺设竹胶板作为工人施工操作平台。
施工作业平台围绕盖梁四周布设一圈，为方便施工，保证施工人员有足够操作空间。
在作业平台四周设置栏杆，要求上横杆高1.2m，下横杆高0.6m，立杆间距1.5m，在栏杆根部设置高度为18cm的挡脚板，挡脚板与栏杆立杆固定牢固。
施工作业平台所使用钢管应做防锈处理，并刷间距为30cm红白相间的油漆，在平台四周挂安全网围挡并设置安全警示标志牌。
混凝土凿毛待墩柱混凝土达到设计强度的50%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，直至露出新鲜混凝土骨料，并用清水进行冲洗干净。
底模安装底模采用组合钢模板，由3块标准矩形模板、2块带圆弧模板和2块斜底模组拼而成。
使用前先在现场将模板进行组装，涂刷脱模剂，然后用吊车将模板分节进行拼装。
盖梁底钢模与立柱之间应夹贴一层双面胶浆条。
盖梁施工用工字钢焊接方案
盖梁施工用工字钢焊接方案第一篇：盖梁施工用工字钢焊接方案盖梁施工用工字钢焊接方案一、概况盖梁施工采用工字钢作为主要承重结构，计算每根工字钢长18.0m才可满足施工要求，物设部现进40b工字钢7根，每根工字钢长度12.0m，共计长度84.0m，施工时准备焊接成为18.0m长度使用。
二、焊接方案工字钢按标准对接接头进行焊接，焊接时先在平整场地上对拼两根工字钢，挂线保证两拼接工字钢轴线一致。
焊接时工字钢上下翼缘板帮24mm厚水平盖板两块，腹板两侧帮24mm垂直盖板两块，焊接采用坡口焊，最小焊缝高度不小于10mm，焊缝饱满、平整。
具体工字钢对接焊接接头尺寸见附图。
三、质量要求1、工字钢切割时，加强控制，确保工字钢切口平顺。
2、工字钢必须对接平顺，确保两根工字钢腹板轴线一致，上下翼缘板在同一平面内，用靠尺检查接头平整度不大于3mm。
3、工字钢水平、垂直盖板采用A3钢板，厚度、尺寸必须满足施工规范要求。
4、工字钢焊接时，控制好焊接质量，施工所用焊条、焊缝高度、焊缝长度必须满足施工规范要求。
编制：复核：2003年11月19日第二篇：盖梁施工安全专项方案黄骅港疏港公路综合枢纽互通工程盖梁施工安全专项方案中建路桥集团有限公司黄骅港疏港公路综合枢纽互通工程2016年10月盖梁施工安全专项方案我工区共有30米、25米、26.5米箱梁692片，从预制到安装涉及的范围比较广，所使用的设备多，操作的人员多，随之存在的安全隐患也多。
为了更好的贯彻落实《安全生产法》和进行一步细化基坑施工措施，保障的安全施工和从业人员在施工过程中的安全与健康，最大限度地控制危险源，尽可能地减少事故造成的人员伤亡和财产损失，认真落实“安全第一、预防为主”的安全生产方针，特编制本盖梁施工安全专项方案。
一、编制依据1、《中华人民共和国安全生产法》；2、、《建设工程安全生产管理条例》；3、《公路工程施工安全技术规程》；4、《公路工程路基施工规范》；二、编制原则1、安全第一的原则在安全方案编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。
总工必备盖梁受力验算书(穿芯棒)实例
盖梁悬空支架结构验算书（穿钢棒法）盖梁悬空支架结构验算书（穿钢棒法）一、工程概况2#大桥上部构造采用9×30m预应力混凝土T梁，先简支后桥面连续，共三联。
基础及下部构造采取桩柱式，桩基直径1.5m，桥墩采用双柱式墩，直径1.4m，盖梁尺寸2.0m×1.6m×8.95m，全桥共计8个盖梁。
二、总体施工方案因本桥盖梁高度较低，拟采用在墩柱上预留孔穿钢棒搭设支承平台施工。
盖梁尺寸为2.0m×1.6m×8.95m（宽×高×长），底宽1.7m。
盖梁简图如下：三、支承平台布置盖梁施工支承平台采用在两墩柱上各穿一根2m长φ90mm钢棒，上面采用墩柱两侧各一根11m长I40b工字钢做横向主梁，搭设施工平台的方式。
主梁上面安放一排每根3m长的[10槽钢，间距为40cm作为分布梁。
分布梁上铺设盖梁底模。
传力途径为：盖梁底模——纵向分布梁（[10槽钢）——横向主梁（40b工字钢）——支点φ9cm钢棒。
如图：四、计算依据及采用程序本计算书采用的规范如下：1.《公路桥涵施工技术规范》（JTG/T F50-2011）2.《路桥施工计算手册》五、计算参数1.主要材料1)[10槽钢截面面积为：A=1274.8mm2截面抵抗矩：W=39.7×103mm3截面惯性矩：I=198×104mm4弹性模量E=2.1×105Mpa钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。
2)I40b工字钢横向主梁采用2根I40b工字钢，横向间距为140cm。
截面面积为：A=9411.2mm2，X轴惯性矩为：I X=22800×104mm4，X轴抗弯截面模量为：W X=1140×103mm3，钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。
3）钢棒钢棒采用φ90mm高强钢棒(A45)，截面面积为：A=3.14×452=6358.5mm2，惯性矩为：I=πd4/32=3.14×904/32=643.8×104mm4截面模量为：W=πd3/32=7.15×104mm3抗剪强度设计值［τ］=125Mpa。
盖梁工字钢计算书
盖梁（系梁）支架计算书本工程下系梁、盖梁分A、B两种型号，分别为φ1.8m柱盖梁、φ1.5m 柱盖梁，施工时均采用抱箍和工字钢配合作支承架。
定型钢底模下设I16工字钢背销（横桥向铺设），间距为50cm；I16工字钢背销下设两根I50C 工字钢支承（纵桥向）；I50C工字钢置于柱上钢抱箍上（每个墩柱上设一个钢抱箍）。
支架计算时按φ1.8m柱顶盖梁（最大盖梁）支承计算。
1、I40C工字钢受力计算：1.1、按板梁底板处的荷载计算偏安全；相关数据查《路桥施工计算手册》。
1.1.1、荷载计算①、第一次荷载：单位长度混凝土荷载：φ1.8m：N1=V·γ砼=（2.30×1.7（梁高）×25≈97.75KN/M②、单位长度施工荷载：N2=2kpa×2.3=4.6KN/M③、单位长度振捣砼时产生的荷载：N3=2.0KPa×1.698=3.396KN/M、钢筋自重：N4=437.8㎏/m=4.38KN/m、单位长度I40c工字钢自重：N4=80.158Kg/m=0.80KN/m、单位长度模板自重：1KN/m（模板厂提供）则q=N1+N2+N3+N4+N5+N6=97.75+4.6+3.4+4.38+0.8+1=111.93KN/ m用两根工字钢承重所以取荷载值：q=111.93/2=55.965KN/m作为工字钢荷载。
1.1.2计算简图：R A=R B=q×7/2=55.965×7/2=195.87KN1.1.4、最大弯矩：M max=ql2/8=55.965×72/8=342.78KN·m1.1.5、弯矩正应力：查表：Ｉ40c Ix=23850cm4Wx=1190cm3Sx=711.2cm3G=80.1kg/mσ=M max/W x=(342.78×106)/(1.19×106)=288.05MPa＜[σ]×1.25=175Mpa（不满足要求）1.1.6支座处总剪力值：Q x=0.625×55.965×7=244.84KNτmax=Q x·S x/(I x·δ)=244.84×103×0.7112×106/(2.385×108×10)=73.01MPa＜[σ]×1.25=106Mpa（满足要求）1.1.7跨中挠度验算?=0.521qL4/100EI x=0.521×55.965×70004/(100×2.1×105×2.385×108)=13.98㎜≤L/400=7000/400=17.5㎜（满足要求）2、I8工字钢背销受力计算：2.1、按板梁底板处的荷载计算偏安全；相关数据查《路桥施工计算手册》。
穿心棒法盖梁施工计算书(工字钢)
托担法盖梁施工计算书一、工程概况盖梁设计尺寸：双柱式盖梁设计为长11.95m，宽2.1m，高1.6m，混凝土方量为38.35方，两柱中心距6.95m。
盖梁如图所示：1预埋直径110mm 硬质PVC管，较高立柱根据高差来进行标高调整，保证两预留孔处于同一个标高，施工时把有关主筋间距和上下层箍筋间距作微调；2）插入钢棒：柱顶插入一根直径为9cm，长度为300cm的钢棒，作为主梁工字钢支撑点，钢棒外伸长度一致；3）安装固定装置和机械式千斤顶。
4）吊装主梁工字钢，利用φ25精轧螺纹钢，夹紧主梁工字钢，上铺I12.6工字钢作为分配梁；5）拆除钢棒，封堵预留孔：盖梁施工完成后把预留孔用细石混凝土封堵。
三、受力计算1、设计参数1）I12.6工字钢截面面积为：A=1810mm2截面抵抗矩：W=77×103mm3截面惯性矩：I=488×104mm4弹性模量E=2.1×105Mpa钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。
2）主梁工字钢横向主梁采用2片45b工字钢。
截面面积为：A=11100mm2截面抵抗矩：W=1500×103mm3截面惯性矩：I=33760×104mm4弹性模量E=2.1×105Mpa3）钢棒钢棒采用φ90mm高强钢棒(A45)，截面面积为：A=3.14×452=6362mm2，抗剪强度设计值［τ］=125Mpa。
2、荷载计算1) 混凝土自重荷载（考虑立柱混凝土重量）W1=38.35×26=444.3kN；2）支架、模板荷载A、2片I45b组成主梁,长12m，纵向工字钢长4.5m，间距30cm。
W2=12×0.874×2+0.142×4.5×（11/0.3）=54.3kN；B、定型钢模板,重量由厂家设计图查询得到。
W3=6800×10=68kN；3）施工人员、机械重量。
盖梁支撑计算书
盖梁模板支撑（分配梁、纵梁梁）计算书本合同段盖梁施工采用Ф160mm穿心棒与型钢支撑进行施工，盖梁示意图如下。
I--I剖面说明:1.图中尺寸除标高外，其余均以厘米计。
Array盖梁支架示意图I--I剖面（一）、模板设计1、侧模与端模侧模板采用厚度为δ6mm的钢板卷制成节高2.2m的定型平钢模板，外用角钢或槽钢作肋，上、下两段及毗邻两块连接处用螺栓相连。
端模为特制大钢模,面模厚度为δ6mm。
2、底模底模为定型钢模，在底模下部采用间距0.6m I20a工字钢作横梁，横梁长4.0m。
盖梁悬出端底模下设三角支架支撑，三角架放在横梁上。
横梁底下设纵梁。
横梁上设钢垫块以调整盖梁底的横向坡度与安装误差。
与墩柱相交部位采用特制型钢支架作支撑。
3、纵梁在横梁底部采用单层两排I45b工字钢连接形成纵梁，长20.3m，两组工字钢纵梁位于墩柱两侧，工字钢之间采用拉杆连接。
纵、横梁之间采用U 型螺栓连接；纵梁下为千斤顶支撑。
4、托架在浇注墩柱时距柱顶以下110cm处采用内径为φ180mmPVC管埋置在墩柱钢筋上，拆模后形成预留孔洞，然后插入φ160mm钢销，两端各伸出55cm 作为工字梁的支承牛腿。
在牛腿上架设I45a工字钢，然后上铺盖梁支承平台。
5、防护栏杆与与工作平台(1)栏杆采用φ48×3.5的钢管搭设，在横梁上每隔2.4米设一道1.2m高的钢管立柱，横向设置两道水平栏杆，钢管之间采用扣件连接。
(2)工作平台设在横梁悬出端，在横梁上铺设2cm厚的木板，木板与横梁之间采用铁丝绑扎牢靠。
（二）、盖梁施工时发生的有效荷载（1）盖梁砼自重：G1=74.1m3×26kN/m3=1926.6kN （2）模板自重：G2=122.6kN （3）施工荷载与其它荷载：G3=20kN（4）分配梁I20a 工字钢：G4=4.2×27×27.9㎏/m ×10N/kg=31.6kN （5）纵梁I45a 型钢自重：G5=80.4㎏/m ×20.3×4×10N/kg =65.2kN （6）托架I45a 型钢自重：G6=80.4㎏/m ×20.3×2×10N/kg =32.6kN （三）分配梁受力计算盖梁施工分配梁采用I20a 工字钢，单根长4.2m ，共计27根，间距为60cm ，布设长度为16.2m ，计算跨度l=2.15m ，截面特性数据为：A=35.5cm2，Ix = 2370cm4，Wx =237cm3，Sx=136.1cm3。
穿心棒法盖梁施工计算书 工字钢
托担法盖梁施工计算书一、工程概况盖梁设计尺寸：双柱式盖梁设计为长，宽，高，混凝土方量为方，两柱中心距。
盖梁如图所示：1预埋直径110mm 硬质PVC管，较高立柱根据高差来进行标高调整，保证两预留孔处于同一个标高，施工时把有关主筋间距和上下层箍筋间距作微调；2）插入钢棒：柱顶插入一根直径为9cm，长度为300cm的钢棒，作为主梁工字钢支撑点，钢棒外伸长度一致；3）安装固定装置和机械式千斤顶。
4）吊装主梁工字钢，利用φ25精轧螺纹钢，夹紧主梁工字钢，上铺工字钢作为分配梁；5）拆除钢棒，封堵预留孔：盖梁施工完成后把预留孔用细石混凝土封堵。
三、受力计算1、设计参数1）工字钢截面面积为：A=1810mm2截面抵抗矩：W=77×103mm3截面惯性矩：I=488×104mm4弹性模量E=×105Mpa钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。
2）主梁工字钢横向主梁采用2片45b工字钢。
截面面积为：A=11100mm2截面抵抗矩：W=1500×103mm3截面惯性矩：I=33760×104mm4弹性模量E=×105Mpa3）钢棒钢棒采用φ90mm高强钢棒(A45)，截面面积为：A=×452=6362mm2，抗剪强度设计值［τ］=125Mpa。
2、荷载计算1) 混凝土自重荷载（考虑立柱混凝土重量）W1=×26=；2）支架、模板荷载A、2片I45b组成主梁,长12m，纵向工字钢长，间距30cm。
W2=12××2+××（11/）=；B、定型钢模板,重量由厂家设计图查询得到。
W3=6800×10=68kN；3）施工人员、机械重量。
按每平米1kN，则该荷载为：W4=12×2×1=24kN；4）振捣器产生的振动力。
盖梁施工采用50型插入式振动器,设置3台,每台振动力2kN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
托担法盖梁施工计算书
一、工程概况
盖梁设计尺寸：
双柱式盖梁设计为长11.95m，宽2.1m，高1.6m，混凝土方量为38.35方，两柱中心距6.95m。
盖梁如图所示：
110mm硬质PVC管，较高立柱根据高差来进行标高调整，保证两预留孔处于同一个标高，施工时把有关主筋间距和上下层箍筋间距作微调；
2）插入钢棒：柱顶插入一根直径为9cm，长度为300cm的钢棒，作为主梁工字钢支撑点，钢棒外伸长度一致；
3）安装固定装置和机械式千斤顶。
4）吊装主梁工字钢，利用φ25精轧螺纹钢，夹紧主梁工字钢，上铺I12.6工字钢作为分配梁；
5）拆除钢棒，封堵预留孔：盖梁施工完成后把预留孔用细石
混凝土封堵。
三、受力计算
1、设计参数
1）I12.6工字钢
截面面积为：A=1810mm2
截面抵抗矩：W=77×103mm3
截面惯性矩：I=488×104mm4
弹性模量E=2.1×105Mpa
钢材采用Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215Mpa。
2）主梁工字钢
横向主梁采用2片45b工字钢。
截面面积为：A=11100mm2
截面抵抗矩：W=1500×103mm3
截面惯性矩：I=33760×104mm4
弹性模量E=2.1×105Mpa
3）钢棒
钢棒采用φ90mm高强钢棒(A45)，
截面面积为：A=3.14×452=6362mm2，
抗剪强度设计值［τ］=125Mpa。
2、荷载计算
1) 混凝土自重荷载（考虑立柱混凝土重量）
W1=38.35×26=444.3kN；
2）支架、模板荷载
A、2片I45b组成主梁,长12m，纵向工字钢长4.5m，间距30cm。
W2=12×0.874×2+0.142×4.5×（11/0.3）=54.3kN；
B、定型钢模板,重量由厂家设计图查询得到。
W3=6800×10=68kN；
3）施工人员、机械重量。
按每平米1kN，则该荷载为：
W4=12×2×1=24kN；
4）振捣器产生的振动力。
盖梁施工采用50型插入式振动器,设置3台,每台振动力2kN。
施工时振动力:W5=2×3=6kN；
总荷载：W=W1+1 W2+ W3+ W4+ W5=1153.4kN
5）荷载集度计算
横桥向均布荷载集度：q h=W/12=96.1kN/m；
顺桥向荷载集度取跨中部分计算：q z= q h/1.8=96.1/1.8=53.4kN/m
2、强度、刚度计算
1)I12.6工字钢强度验算
取盖梁跨中横向一米段对I12.6工字钢进行计算，其中横向一米荷载共有3根I12.6工字钢承担，顺桥向荷载集度：53.4kN/m，每一根承担17.8 kN/m
计算模型
弯矩图（单位：kN·m）
剪力图（单位：kN）
位移图（单位：m）
其中最大弯矩为：M=6.2kN·m，最大剪力为：Q=12.6kN
根据应力公式可以得出最大拉应力：
σ=M/Wx=6.2×1000/77×10-6=80.5MPa <[σ]=215MPa;
根据剪应力公式可以得出剪切应力：
τ=Q/A=12.6×1000/18.1×10-4=6.96MPa <[σ]=125MPa;
跨中位移f=0.002m<［f］=2/400=0.005m
2）主梁工字钢I45b计算
实际施工中立柱顶部混凝土由立柱承受，但为安全起见，计算模型将此部分混凝土考虑在内，主梁由两片I45b工字钢承担横桥方向的荷载，所以单根承担一半的荷载，计算采用桥梁博士模拟计算，模
拟图形如下图：
计算模型
弯矩图（单位：kN·m）
剪力图（单位：kN）
位移图（单位：m）
正应力图（单位：m）
剪应力图（单位：m）
根据正应力图可以得出最大拉应力：
σ=103MPa <[σ]=215MPa;
根据正应力图可以得出剪切应力：
τ=34MPa <[σ]=125MPa;
主梁工字钢刚度验算
从位移图中可得知跨中位移f=0.008m<［f］=6.95/400=0.0174m 从位移图中可得知悬臂端位移f=0.002m<［f］=2.5/400=0.006m 3）钢棒验算
钢棒作为主要承重构件，承受来自上部结构的全部荷载，保证安全稳定，对钢棒的抗剪强度进行验算。
最大剪力为：Q=1153.5/4=288.4kN
钢棒抗剪面积A=0.0452×3.1415=0.006362m2
根据剪应力公式可以得出剪切应力：
τ=Q/A=288.4×1000/0.006362=45.3MPa <[σ]=125MPa
四、结论
从上面的计算可以看出，整个构件均满足承载力要求，结构是安全可靠的。
