电动伸缩门的安装步骤

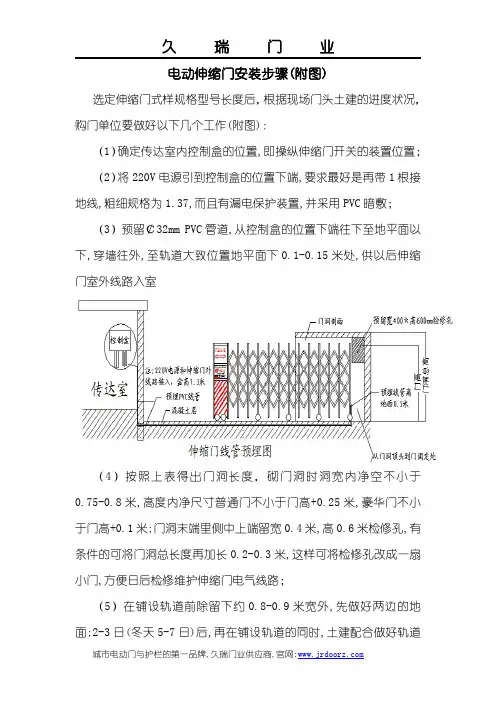

电动伸缩门安装步骤（附图）
电动伸缩门安装步骤(附图)
选定伸缩门式样规格型号长度后，根据现场门头土建的进度状况，购门单位要做好以下几个工作(附图)：
（1）确定传达室内控制盒的位置,即操纵伸缩门开关的装置位置；
（2）将220V电源引到控制盒的位置下端,要求最好是再带1根接地线,粗细规格为1.37,而且有漏电保护装置,并采用PVC暗敷；
（3）预留￠32mm PVC管道,从控制盒的位置下端往下至地平面以下,穿墙往外,至轨道大致位置地平面下0.1-0.15米处,供以后伸缩门室外线路入室
（4）按照上表得出门洞长度，砌门洞时洞宽内净空不小于0.75-0.8米,高度内净尺寸普通门不小于门高+0.25米,豪华门不小于门高+0.1米;门洞末端里侧中上端留宽0.4米,高0.6米检修孔,有条件的可将门洞总长度再加长0.2-0.3米,这样可将检修孔改成一扇小门,方便日后检修维护伸缩门电气线路；
（5）在铺设轨道前除留下约0.8-0.9米宽外,先做好两边的地面;2-3日(冬天5-7日)后,再在铺设轨道的同时,土建配合做好轨道
处的地面，注意铺设轨道期间，路面禁止通行，以免压弯轨道；
（6）安装伸缩门，接好线路，调试开关控制盒。
以上六个步骤铺设轨道和安装伸缩门接线由售门方负责，其余工作均由购门方负责。
示意图如下：。
电动伸缩门安装施工方案及流程
一、施工准备1. 工具准备：冲击钻、电钻、螺丝刀、扳手、水平尺、卷尺、线坠、焊接工具等。
2. 材料准备：电动伸缩门门体、驱动器、控制系统、磁铁、限位器、膨胀螺丝、电线、接线端子等。
3. 人员准备：安装工、电工、技术人员等。
二、施工流程1. 施工测量（1）测量门洞宽度、高度，确定门体尺寸。
（2）在门口两侧确定伸缩门的中心位置，做好标记。
2. 磁铁预埋（1）在门口两头的中心点拉一条直线，标记磁铁预埋位置，约25~30cm一个，确保直线。
（2）用22号冲击钻在标记的位置打孔，孔深与磁铁长度相同。
（3）将磁铁埋入孔中，确保磁铁固定牢固。
3. 门体安装（1）将门体放入轨道，调整门体水平。
（2）使用专用固定卡和地板膨胀螺丝固定底端支架。
4. 控制系统安装（1）将控制箱安装在主机箱内或主机10米以内的房间内。
（2）按照接线图连接电源线和控制线，确保接线牢固。
5. 限位器安装（1）根据门体启闭位置设置限位装置。
（2）在感应下方预埋长方形大块磁铁或5个圆形磁铁，确保限位准确。
6. 磁控开关安装（1）将磁控开关的二半分别固定在门或窗的开合缝处。
（2）确保磁控开关在门窗关闭时闭合，开启时断开。
7. 调试与检查（1）手动推拉门体，检查门体是否正常运行。
（2）接通电源，打开电源，控制箱电源指示灯亮。
（3）按“开启”按钮，门体自动打开至设定限位自动停止。
（4）按“关闭”按钮，门体自动接近设定限位自动停止。
（5）调试运行5次以上，若全部正常，即可投入使用。
三、注意事项1. 安装过程中，注意安全，防止意外伤害。
2. 安装磁铁时，确保磁铁固定牢固，避免松动。
3. 连接电线时，确保接线牢固，避免短路。
4. 调试过程中，注意观察门体运行情况，确保运行平稳。
5. 施工完成后，对安装部位进行清理，保持现场整洁。
通过以上施工方案及流程，确保电动伸缩门安装质量，提高使用寿命。
电动伸缩门系统安装施工工艺
电动伸缩门系统安装施工工艺一、前期准备工作在进行电动伸缩门的安装之前，需要做好以下前期准备工作：1. 工程技术准备根据施工图纸，确定电动伸缩门的安装位置、尺寸和高度等细节要求。
同时，准备好所需要的材料和工具。
2. 施工场地准备施工场地要求平整，并应保持干燥，确保安装的电动伸缩门不会滑动或倾斜。
3. 电气准备在进行电动伸缩门的安装前，需要做好电气线路的布置。
电气线路的布置应符合相关规范和标准，确保电路的稳定性和可靠性。
二、电动伸缩门系统的安装步骤1. 安装导轨根据施工图纸要求，进行导轨的安装，确保导轨水平并平整，不得偏斜。
2. 安装门扇将门扇安装在导轨上，并通过螺栓和支架固定。
门扇装置应平稳，不得有晃动或者倾斜。
3. 安装电机将电机安装在室内，并通过皮带将驱动轮连接到导轨上，确保电机连接牢固。
4. 布线进行电机电气线路的布置，确保电线牢固、接地可靠，并符合相关标准和规范要求。
5. 调试确保整个电动伸缩门系统安装后无误后，进行调试和检查。
检查偏重于门扇启闭的顺畅、电机噪音、电线是否短路或断路等。
三、注意事项1. 安全注意事项安装时应注意保护施工人员的人身安全。
在安装时，需停止电源、断开电源，以免发生触电意外。
2. 材料质量施工时需控制材料的质量，如导轨和电动伸缩门的材料，以确保结构牢固并经久耐用。
3. 施工工艺在施工上，应保证各工艺的精度和优良水平，以便安装后能够达到最坏工况的要求。
4. 周边环境在安装电动伸缩门时，需留意门扇开启后周围空间、门扇与墙面之间的距离，防止周边环境受到破损。
总之，电动伸缩门的安装施工工艺需要在细节方面保证严谨，尽可能避免安装中开裂、变形、不稳定等问题，确保产品质量以及客户的满意度。

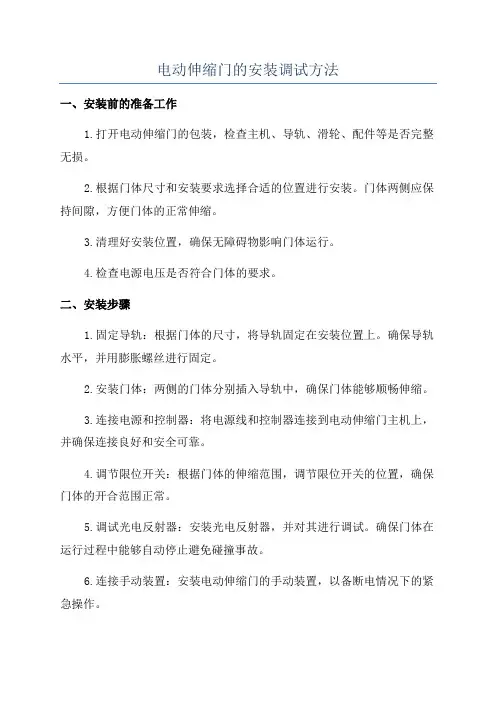

电动伸缩门的安装调试方法
电动伸缩门的安装调试方法一、安装前的准备工作1.打开电动伸缩门的包装，检查主机、导轨、滑轮、配件等是否完整无损。
2.根据门体尺寸和安装要求选择合适的位置进行安装。
门体两侧应保持间隙，方便门体的正常伸缩。
3.清理好安装位置，确保无障碍物影响门体运行。
4.检查电源电压是否符合门体的要求。
二、安装步骤1.固定导轨：根据门体的尺寸，将导轨固定在安装位置上。
确保导轨水平，并用膨胀螺丝进行固定。
2.安装门体：两侧的门体分别插入导轨中，确保门体能够顺畅伸缩。
3.连接电源和控制器：将电源线和控制器连接到电动伸缩门主机上，并确保连接良好和安全可靠。
4.调节限位开关：根据门体的伸缩范围，调节限位开关的位置，确保门体的开合范围正常。
5.调试光电反射器：安装光电反射器，并对其进行调试。
确保门体在运行过程中能够自动停止避免碰撞事故。
6.连接手动装置：安装电动伸缩门的手动装置，以备断电情况下的紧急操作。
7.打开电源进行试运行：将电源接通，并进行试运行。
检查门体的开合是否正常、光电反射器是否敏感以及声音是否正常。
三、安全事项1.在安装调试过程中，务必断开电源，以免发生电击事故。
2.安装门体时，注意力均匀，避免门体倾斜或两侧高低不平影响门体伸缩。
3.在固定导轨和门体时，使用膨胀螺丝或螺栓固定，确保牢固可靠。
4.调试光电反射器时，需要确保反射器的灵敏度，防止误触发或不触发。
5.在试运行过程中，注意观察门体的运行轨迹、声音、开合速度等，确保正常运行。
四、调试方法1.调试门体伸缩距离：根据门体的尺寸和实际需要，调整限位开关的位置，确保门体的伸缩范围符合要求。
2.调试光电反射器：调整光电反射器的灵敏度，确保门体在行进过程中能够及时感应到障碍物并停止运行，保证安全性。
3.调试门体开合速度：根据实际需要，调整门体的开合速度。
一般来说，门体的开合速度应控制在一个合理的范围内，既能保证运行效率，又不会对人员和设备造成安全隐患。
4.调试声音：通过观察和听觉判断，判断门体的运行是否正常。

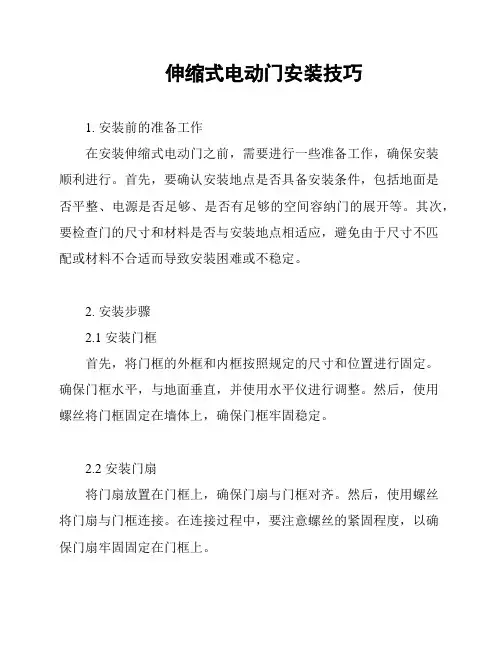

伸缩式电动门安装技巧
伸缩式电动门安装技巧1. 安装前的准备工作在安装伸缩式电动门之前，需要进行一些准备工作，确保安装顺利进行。
首先，要确认安装地点是否具备安装条件，包括地面是否平整、电源是否足够、是否有足够的空间容纳门的展开等。
其次，要检查门的尺寸和材料是否与安装地点相适应，避免由于尺寸不匹配或材料不合适而导致安装困难或不稳定。
2. 安装步骤2.1 安装门框首先，将门框的外框和内框按照规定的尺寸和位置进行固定。
确保门框水平，与地面垂直，并使用水平仪进行调整。
然后，使用螺丝将门框固定在墙体上，确保门框牢固稳定。
2.2 安装门扇将门扇放置在门框上，确保门扇与门框对齐。
然后，使用螺丝将门扇与门框连接。
在连接过程中，要注意螺丝的紧固程度，以确保门扇牢固固定在门框上。
2.3 安装电动机和控制系统将电动机和控制系统安装在门的适当位置。
首先，将电动机固定在门的底部，确保电动机与门扇对齐。
然后，将控制系统安装在便捷操作的位置上，以方便使用者控制门的开关和停止。
2.4 连接电源和测试将电源线与安装好的电动机和控制系统连接，并进行测试。
确保电动门的开关和停止功能正常运作，同时检查门的运行是否平稳，是否有异常噪音或震动。
3. 安全注意事项在安装伸缩式电动门时，要特别注意安全事项，以确保使用过程中的安全性。
首先，要仔细阅读产品说明书，了解门的使用方法和注意事项。
其次，要确保安装人员具备相关技能和经验，避免人为操作不当造成安全隐患。
另外，要定期检查和维护电动门的功能和结构，以确保门的运行安全可靠。
4. 结论伸缩式电动门的安装需要一定的专业知识和技巧，但只要进行前期准备、按照正确的安装步骤操作，并注意安全事项，就能够顺利完成安装工作。
在安装完成后，还应定期维护和检查门的功能和结构，以保证门的使用寿命和安全性。
参考资料：[1] 电动伸缩门产品安装手册[2] Door Installation Guide. Retrieved from [link]。
电动伸缩门安装方式
电动伸缩门安装方式
概述
电动伸缩门是一种方便实用的门类，具备自动伸展和收缩功能。
本文将介绍电动伸缩门的安装方式，包括准备工作、安装步骤和注
意事项。
准备工作
1. 确定安装位置：根据实际需要和设计要求，确定电动伸缩门
的安装位置。
2. 测量尺寸：测量门口的宽度和高度，以便选择适合的伸缩门
尺寸。
3. 检查施工条件：确认门口是否具备安装伸缩门所需的基础和
电力设施。
安装步骤
1. 安装底槽：首先在门口地面上安装底槽，确保底槽平整并固
定牢固。
2. 安装门框：将门框固定在门口，并按照要求进行调整，确保
门框水平垂直。
3. 安装导轨：将导轨安装在门框上，并使用螺丝固定好。
4. 安装门扇：将门扇安装在导轨上，并确保门扇能够顺畅运行。
5. 安装动力系统：安装电动驱动系统和控制器，并进行必要的
电源接线。
6. 连接配件：连接门扇与电动驱动系统，并进行调试，确保门
扇的动作正常。
7. 进行测试：对安装好的电动伸缩门进行全面测试，如开关门、检查安全装置等。
注意事项
1. 安装过程中应注意安全，避免意外伤害。
2. 请按照产品说明书和相关标准进行安装，确保安装质量。
3. 在安装过程中，尽量避免划伤或损坏门扇和门框等部件。
4. 安装完成后，进行必要的调试和维护，确保电动伸缩门的正
常运行。
总结
本文介绍了电动伸缩门的安装方式，提供了准备工作、安装步
骤和注意事项。
在进行安装时，请遵循相关规范和说明，保证安装
质量和门的正常运行。
电动伸缩门安装方案
电动伸缩门安装方案1. 引言电动伸缩门是一种广泛应用于商业和住宅建筑中的自动门系统。
它能够提供安全、便利和美观的出入口解决方案。
本文档将介绍一种基于电动伸缩门的安装方案。
2. 安装准备在安装电动伸缩门之前，需要先进行以下准备工作：2.1 材料准备•电动伸缩门主机和配件•电源线和接线盒•控制器和遥控器•安全传感器•安装螺丝、膨胀螺栓等工具2.2 工具准备•电钻•扳手•墙壁打孔工具•电线剪刀•钳子2.3 施工准备在施工前，需要进行以下准备工作：•确定门的安装位置，并进行测量•检查门口是否具备适合安装电动伸缩门的条件，如是否有足够的空间和电源3. 安装步骤根据准备工作的完成，以下是电动伸缩门的安装步骤：3.1 安装门体和导轨1.使用墙壁打孔工具在门口上打孔，安装门体的导轨，确保导轨与门口垂直并稳固固定。
2.将门体安装到导轨上，并调整门体的平衡，确保门体能够顺畅移动。
3.2 安装电机和控制器1.将电动伸缩门的电机安装在门体上，紧固螺丝以确保电机固定。
2.连接电机和控制器，根据说明书进行正确的接线。
3.将控制器安装在合适的位置，以便于使用并且能够保护控制器免受恶劣天气的影响。
3.3 安装传感器和配件1.根据需要，安装安全传感器以确保门在检测到障碍物时停止运动。
2.安装遥控器和其他配件，确保它们能够正常工作并方便使用。
3.4 连接电源和测试1.将电源线连接到电动伸缩门的电源端口，并连接到电源插座。
2.打开电源，测试门的运行是否正常。
3.测试遥控器和传感器的功能是否正常。
4. 安全注意事项在安装电动伸缩门过程中，应注意以下安全事项：•在进行安装工作时，务必断电并确保安全；•在使用电钻等电动工具时，戴上防护眼镜和手套；•定期检查门的各个部件，确保其正常运行；•若发现任何问题或异常，应立即停止使用并寻求专业的维修服务。
5. 结论通过本文档，我们了解了电动伸缩门的安装方案。
正确安装电动伸缩门可以提供一个安全、便捷和美观的出入口解决方案。
电动伸缩门安装方案
电动伸缩门安装方案简介电动伸缩门是一种方便快捷的门控设备，在需要控制人员出入的场所广泛应用。
本文将介绍电动伸缩门的安装方案，包括准备工作、安装步骤和注意事项。
准备工作在开始安装电动伸缩门之前，需要完成以下准备工作：1.确定安装位置：选择合适的位置安装电动伸缩门，通常位于出入口处，方便人员出入。
2.测量尺寸：准确测量安装位置的宽度和高度，以确保选购的电动伸缩门尺寸合适。
3.清理安装区域：清理安装区域，确保地面平整、无障碍物，以便进行后续的安装工作。
4.购买所需材料：购买适合安装的电动伸缩门和安装所需的其他材料，如螺丝、膨胀螺栓等。
安装步骤步骤一：固定底座1.使用螺丝将底座固定在地面上，确保底座稳固牢固。
步骤二：安装门柱1.将门柱竖立在底座上，使用水平仪检查门柱是否垂直。
2.使用螺丝将门柱与底座固定，确保门柱稳固。
步骤三：安装门体1.将门体与门柱连接，确保门体能够顺利伸缩。
2.使用螺丝将门体与门柱固定，确保门体牢固。
步骤四：连接电动机1.将电动机与门体连接，确保电动机能够正常驱动门体的伸缩运动。
2.根据电动伸缩门的具体型号和说明书进行电源接线。
步骤五：安装控制系统1.将控制系统安装在安装位置附近的合适位置上。
2.根据控制系统的说明书进行接线，确保控制系统正常工作。
步骤六：测试和调试1.进行通电测试，确保电动伸缩门的正常运行。
2.调试门体伸缩速度、灵敏度等参数，以满足实际需求。
注意事项1.安装过程中要注意安全，避免发生意外事故。
2.在安装电动伸缩门之前，仔细阅读产品说明书，了解产品的安装要求和注意事项。
3.如果不具备相关安装经验，建议请专业技术人员进行安装，以确保安装质量和使用安全。
4.定期检查和维护电动伸缩门，确保门体和控制系统的正常运行。
结论通过本文的介绍，我们了解了电动伸缩门的安装方案。
在实施安装之前，需要做好准备工作，包括确定位置、测量尺寸、清理安装区域和购买材料。
安装步骤包括固定底座、安装门柱、安装门体、连接电动机、安装控制系统以及测试和调试。
电动伸缩大门安装施工方案
一、工程概况电动伸缩大门广泛应用于住宅、商业、工厂等场所，具有美观、安全、便捷等特点。
本方案针对电动伸缩大门的安装施工进行详细说明。
二、施工准备1. 施工材料：电动伸缩大门、驱动器、控制系统、导轨、限位装置、膨胀螺钉等。
2. 施工工具：扳手、螺丝刀、水平尺、电钻、切割机等。
3. 施工人员：安装工、电工、技术人员等。
三、施工步骤1. 施工测量（1）测量门洞尺寸，确保门洞尺寸符合电动伸缩大门的安装要求。
（2）确定门体安装位置，确保门体安装位置与地面、墙面平行。
2. 轨道安装（1）根据门洞尺寸，切割导轨，确保导轨长度适中。
（2）在门洞两侧墙面上标出导轨安装位置，并使用水平尺调整导轨水平。
（3）用电钻在墙面打孔，安装膨胀螺钉，将导轨固定在墙上。
3. 门体安装（1）将伸缩门体放入轨道内，调整门体与轨道的间隙，确保门体与轨道平行。
（2）使用膨胀螺钉将门体底部的底撑固定在轨道上。
4. 控制系统安装（1）将控制盒安装在机头箱内，也可移至离主机10米之内的室内。
（2）在通电状态下，按照接线图依次接好相对应的连线，确保接线牢固，两端之间不能短路。
5. 限位装置安装（1）根据设定门体的开关位置，埋设限位装置。
（2）调整限位装置，确保门体在开关过程中不会超出设定范围。
6. 功能调试（1）通电后，检查门体开关是否顺畅，是否存在异常噪音。
（2）检查控制系统是否正常工作，包括开关按钮、遥控器等。
四、注意事项1. 安装过程中，注意保持施工现场整洁，确保施工安全。
2. 安装过程中，严格按照施工方案进行操作，确保安装质量。
3. 安装完成后，对电动伸缩大门进行试运行，确保各项功能正常。
4. 安装过程中，如遇问题，及时与供应商沟通，寻求解决方案。
五、验收标准1. 电动伸缩大门安装位置正确，与地面、墙面平行。
2. 轨道安装牢固，无明显变形。
3. 门体安装平稳，开关顺畅。
4. 控制系统功能正常，包括开关按钮、遥控器等。
5. 限位装置安装合理，门体开关范围符合要求。
电动伸缩门的安装步骤
电动伸缩门的安装步骤1.准备工作：a)确保门口周围没有杂物或障碍物，确保安装现场的整洁和开阔；b)检查电动伸缩门的安装材料和工具是否齐全，如门体、导轨、马达、遥控器、螺丝、膨胀螺栓等；c)确保伸缩门的电源线路可靠，与电源接头相符，避免使用多线插座。
2.安装门体：a)将门体组件与门框组件拼装在一起，确保门体与门框的连接牢固；b)使用合适的螺丝、螺母将门体固定在门框上；c)检查门体的平整度和稳定性，确保门体可以顺畅打开和关闭。
3.安装导轨：a)定位门体的上部和下部，确保门体与导轨的位置一致；b)使用螺丝将导轨固定在门体上，确保导轨牢固不动；c)检查导轨的平整度和直线度，确保导轨能够顺畅移动门体。
4.安装电动马达：a)将电动马达安装在门体顶部的适当位置上，并固定好；b)连接电动马达与门体的传动装置，确保传动装置能够顺利转动；c)检查马达的电源线路连接是否正确，并进行必要的接地处理。
5.安装控制器和遥控器：a)将控制器安装在适当的位置上，确保方便操作和维护；b)连接控制器和电动马达、遥控器等设备，确保电路连接正确；c)测试遥控器的功能和操作，确保能够灵活控制门体的升降和移动。
6.安装安全装置：a)安装门体的安全感应器和限位器，确保门体在运动过程中能够及时停止或改变方向；b)测试安全装置的功能，确保在门体运动时能够及时检测到障碍物并停止运动。
7.安装电源线路：a)将门体的电源线路连接到电动马达和控制器上，确保电路连接牢固可靠；b)进行必要的接地处理，确保门体的电源线路安全可靠。
8.完成检查和测试：a)检查所有螺丝的紧固度，确保门体的各个部件都已经安装牢固；b)进行全面的功能测试，包括遥控操作、限位器、安全感应器等，确保门体的各项功能正常运行；c)进行门体的调试和微调，确保门体的开关动作平稳、顺畅。
9.完善细节处理：a)清理安装现场的杂物和垃圾，确保安装现场的整洁和美观；b)整理好伸缩门的相关文件和说明书，交付给用户并做好相关的使用和维护指导。
