室外排水管道安装施工质量验收规范
室外排水管道安装施工质量验收规范
CPL工程室外排水管道施工质量验收规范目录1 一般规定 (3)2 排水管道安装 (3)3 排水管沟及井池 (5)1 一般规定1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。
1.2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。
其规格及质量必须符合现行国家标准及设计要求。
1.3 排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。
1.4 各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于100mm。
2 排水管道安装主控项目2.1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法:用水准仪、拉线和尺量检查。
2.2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。
一般项目2.3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表10.2.3 的规定。
表2.3 室外排水管道安装的允许偏差和检验方法2.4 排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm。
检验方法:观察和尺量检查。
2.5 排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法:观察检查。
2.6 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
检验方法:观察检查。
2.7 混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定:1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm 时，抹带可一次完成；当管径大于500mm 时，应分二次抹成，抹带不得有裂纹。
2 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。
3 抹带厚度不得小于管壁的厚度，宽度宜为80～100mm。

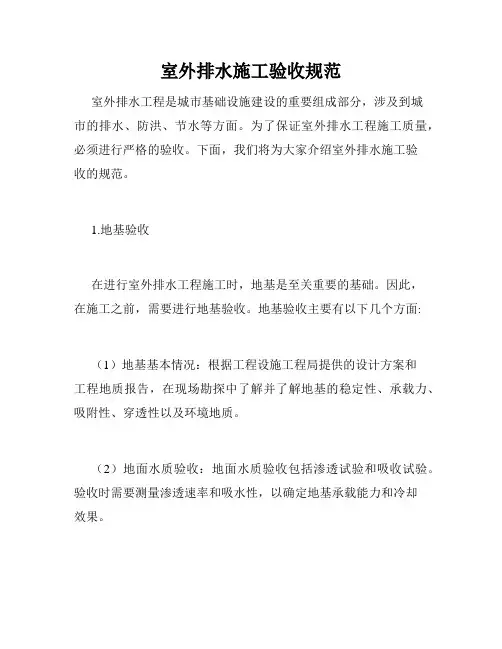

室外排水施工验收规范
室外排水施工验收规范室外排水工程是城市基础设施建设的重要组成部分，涉及到城市的排水、防洪、节水等方面。
为了保证室外排水工程施工质量，必须进行严格的验收。
下面，我们将为大家介绍室外排水施工验收的规范。
1.地基验收在进行室外排水工程施工时，地基是至关重要的基础。
因此，在施工之前，需要进行地基验收。
地基验收主要有以下几个方面:（1）地基基本情况：根据工程设施工程局提供的设计方案和工程地质报告，在现场勘探中了解并了解地基的稳定性、承载力、吸附性、穿透性以及环境地质。
（2）地面水质验收：地面水质验收包括渗透试验和吸收试验。
验收时需要测量渗透速率和吸水性，以确定地基承载能力和冷却效果。
（3）地面平整度验收：地面平整度验收主要测量地面表面高度和坡度，以确保排水管道正常排水。
2.排水管道验收排水管道是室外排水工程的核心组成部分，它能够快速排水并保证水流量平衡。
排水管道验收主要包括以下几个方面：（1）管道质量验收：需要进行管道内表面的检查，检查外观缺陷、异物、裂缝、锈蚀。
管道内表面外观应光滑，没有裂缝和穿孔。
（2）连接件验收：连接件应与管道直接连接，不应有滑动，断裂以及其他问题。
（3）强度验收：需要经过强度试验，以确保排水管道在长期使用中不会出现破损。
3.雨水口验收雨水口是室外排水工程中的重要组成部分，在效果上具有重要意义。
正确安装雨水口能有效地排水，并可以减少洪水和暴雨的危险。
雨水口验收主要有以下几个方面：（1）防滑性验收：根据设计方案要求，测量雨水口的防滑性，保证人行道的安全性。
（2）排水性能验收：在施工完成后，需要测试雨水口的排水性能和储水能力，以保障排水系统的正常运行。
（3）铺装材质验收：雨水口铺装材质应该均匀，外观平整，色彩饱满而不脱落。
4.总结在室外排水工程施工完成后，需要进行总体验收。
验收人员需要对地基、排水管道、雨水口以及其他相关部件进行检查，以保证室外排水工程质量。
在整个验收过程中，需要细致入微，合理评估工程的技术效果和成本效益，并对施工单位进行评价和监管。
给水排水管道工程施工及验收规范标准
给水排水管道工程施工及验收规范标准一、通用规定1. 本规范总体纲要本规范适用于室外给水排水管道工程的施工及验收，是编制《城市给排水工程施工及验收规范》的基础。
本规范结合有关的行业标准、行业规范，以及施工实际情况编制而成，规定给水排水工程施工及验收的全过程流程、施工单位、审核机构等要求，以确保其施工及验收质量。
2. 本规范涵盖内容本规范规定了给水排水管道施工及验收的实施流程、施工和验收环节、施工单位、审核机构等，覆盖室外给水排水管道施工及验收各个环节。
二、施工实施流程1. 设计给水排水管道施工的设计由特批设计单位负责，需要按照规范的要求和施工实际情况进行设计，同时需要在施工现场新出现的问题也应及时作出调整修改。
2. 施工准备施工准备包括对施工场地整备，生产、检验等工作的安排以及施工组织规划和人员安排等内容，确保施工现场的安全，施工质量的保证。
3. 施工施工环节的实施包括地基复排底基和砼基础的施工、给排水管道的施工、阀门、排水设备的安装等内容。
其中，施工标准的执行，设备质量的把握，工程技术发现的及时解决均是要格外注意的问题。
4. 竣工验收竣工验收是施工单位与监理机构以及验收机构之间协调沟通，确定最终给排水工程符合规范、环境要求、安全使用条件的程序。
三、施工及验收单位1. 施工单位施工单位必须是经注册审批，具备施工、监理能力的，由相关负责部门行政审批或许可的专业施工单位。
2. 监理单位监理单位应该是具备监理资质的，由有给排水管道施工业绩的单位担任，并且专业能力必须能够满足本规范的要求，确保施工质量。
3. 验收机构验收机构必须由行政主管部门审批的专业检测机构，必须具备施工验收和质量检测的专业技术能力，确保给排水管道施工及验收质量。
四、通用条款1. 依据有关施工规范和标准，给排水管道施工必须完全符合经审批的施工图纸、工程标准以及行业标准，确保施工的质量和安全。
2. 给排水管道施工及验收必须严格按照施工技术规程、施工组织实施有关要求，确保施工安全和施工质量符合要求。
室外给水管道安装施工质量验收规范标准[详]
![室外给水管道安装施工质量验收规范标准[详]](https://img.taocdn.com/s3/m/b34ced4359eef8c75fbfb38a.png)
建筑给水排水及采暖工程施工质量验收规Code for acceptance of construction quality of Water supply drainage and heating works目录1 一般规定……………………………………………2 给水管道安装……………………………………………3 消防水泵接合器及室外消火栓安装………………………4 管沟及检查井……………………………………………室外给水管网安装1 一般规定1.1 本章适用于民用建筑群(住宅小区)及厂区的室外给水管网安装工程的质量检验与验收。
1.2 输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。
塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。
1.3 架空或在地沟敷设的室外给水管道其安装要求按室给水管道的安装要求执行。
塑料管道不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。
1.4 消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。
2 给水管道安装主控项目2.1 给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。
在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。
检验方法:现场观察检查。
2.2 给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。
检验方法:观察检查。
2.3 管道接口法兰、卡扣、卡箍等应安装在检查井或地沟，不应埋在土壤中。
检验方法:观察检查。
2.4 给水系统各种井室的管道安装，如设计无要求，井壁距法兰或承口的距离:管径小于或等于450mm 时，不得小于250mm；管径大于450mm 时，不得小于350mm。
检验方法:尺量检查。
2.5 管网必须进行水压试验，试验压力为工作压力的1.5 倍，但不得小于0.6MPa。
检验方法:管材为钢管、铸铁管时，试验压力下10min 压力降不应大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h 压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。
室外排水验收规范
室外排水验收规范室外排水验收规范是为了规范室外排水工程的验收流程和要求，确保施工质量和项目安全，保障排水设施的正常使用和长久稳定。
一、施工前准备：1. 安排专业的技术人员参与验收，熟悉工程图纸和施工规范。
2. 核对项目的设计文件，包括设计说明、设计图纸、设备选型、材料清单等。
3. 准备验收所需的工具和仪器设备，如测量工具、试压泵等。
4. 对于大型工程，选择适当的时间进行验收，确保施工队伍和验收人员的安全。
二、工程验收的内容：1. 检查排水设施的安装位置、高差和坡度是否符合设计要求。
2. 检查排水管道的连接是否牢固，有无明显的渗漏现象。
3. 检查排水设备的安装是否符合要求，如下水管、雨水篦子等。
4. 检查排水管道和设备的通风情况，确保排水通畅。
5. 检查排水井的尺寸、高程和盖板是否符合规范。
6. 检查排水管道的保护措施，如埋深是否符合要求、是否存在大块石头等。
三、工程验收的步骤：1. 开展施工的验收工作前，要先对设计图纸进行审查，对材料进行核对，确保施工符合设计要求。
2. 审查排水设施的安装位置、尺寸、高差和坡度是否符合图纸要求。
3. 检查排水管道的连接是否牢固，用合适的工具对连接点进行试压，查看是否有渗漏现象。
4. 检查排水设备的安装和固定情况，观察是否存在异物堵塞的情况。
5. 检查排水管道和设施的通风情况，查看是否存在气味、水汽等异常情况。
6. 检查排水井的高程和尺寸是否符合图纸要求，观察井内是否有积水或泥沙等。
四、工程验收的记录：1. 记录每一次验收的时间、地点和参与人员的名单。
2. 记录排水设施和设备的安装情况，如连接点的试压结果、设备的安装位置和固定方式等。
3. 记录排水设施和管道的通风情况，观察和描述排水井内的情况。
4. 记录验收过程中发现的问题和不符合规范的地方，并提出相应的整改意见。
5. 记录验收的结果和建议，包括是否合格、需要重新施工等。
以上是对室外排水验收规范的简要介绍，只是作为参考，具体的验收标准还需要根据具体的工程和设计要求进行制定。
给水排水管道工程施工及验收规范GB50268-97)
给水排水管道工程施工及验收规范中华人民共和国国家标准给水排水管道工程施工及验收规范Code for construction and acceptance ofwater supply and sewerage pipelinesGB 50268-97主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：1 9 9 8 年 5 月 1 日1997—10-05 发布 1998-05-01 实施关于发布国家标准《给水排水管道工程施工及验收规范》的通知建标［1997］279号根据国家计委计综合[1990]160号文的要求，由建设部会同有关部门共同制订的《给水排水管道工程施工及验收规范》，已经有关部门会审。
现批准《给水排水管道工程施工及验收规范》（GB50268—97）为强制性国家标准,自1998年5月1日起施行.本规范由建设部负责管理，具体解释等工作由北京市市政工程局负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1997年10月5日编制说明本规范是根据国家计委计综合［1990］160号和建设部（90）建标技字第9号文的要求，由我部城市建设司主管，由北京市市政工程局主编，会同上海市市政工程管理局、天津市市政工程局、西安市市政工程管理局、上海市自来水公司、天津市自来水公司、天津市自来水工程公司、武汉市自来水公司、北京建筑工程学院、铁道部第四工程局、冶金部包头冶金建筑研究所、吉林市自来水公司共同编制而成。
在本规范的编制过程中，规范编制组进行了广泛的调查研究,认真总结我国各地区给水排水管道工程施工的实践经验,参考了有关国内和国外标准，广泛征求了全国有关单位的意见，邀请了有关部门的专家进行函审，在函审的基础上，在北京召开审定会议。
最后,由我部会同有关部门审查定稿。
鉴于本规范系初次编制，在执行过程中,希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料。
如发现需要修改和补充之外,请将意见和有关资料寄交北京市市政工程局（地址：北京市复兴门外南礼土路17号，邮政编码：100045）,以供今后修订时参考。
室外排水管道安装施工质量验收规范
建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating works目录1 一般规定…………………………………………2 排水管道安装…………………………………………3 排水管沟及井池………………………………………室外排水管网安装1 一般规定1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。
1.2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。
其规格及质量必须符合现行国家标准及设计要求。
1.3 排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。
1.4 各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于100mm。
2 排水管道安装主控项目2.1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法:用水准仪、拉线和尺量检查。
2.2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。
一般项目2.3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表10.2.3 的规定。
表2.3 室外排水管道安装的允许偏差和检验方法2.4 排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm。
检验方法:观察和尺量检查。
2.5 排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法:观察检查。
2.6 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
检验方法:观察检查。
2.7 混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定:1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm 时，抹带可一次完成；当管径大于500mm 时，应分二次抹成，抹带不得有裂纹。
室外排水管道(双壁波纹管)工程施工及验收技术说明(图文)
室外排水管道工程施工及验收技术说明第一章总则1．1：埋地排水用高密度聚乙烯(HDPE)双壁波纹管、钢带增强聚乙烯螺旋波纹管（HDPE）、硬聚氯乙烯（PVC—U）双壁波纹管是结构独特的新型的排水管材。
为了在室外埋地排水管道工程设计、施工及验收中做到技术先进、经济合理、确保工程质量，特制定本规程.1．2:本规程适用于新建、扩建和改建的室外埋地排水、排污管道工程的设计、施工及验收。
1．3:本规程适用于室外埋地敷设的管径DN2000mm以下的双壁波纹管材及钢带增强聚乙烯螺旋波纹管。
1．4：本规程适用于排入管道的水温不大于45℃,排入管道的水质应符合现行行业标准《污水排入城市下水道水质标准》（CJ18）的规定.1．5:施工人员应按设计文件和施工图施工，如遇本规程未涉及的问题或有特殊要求时，应按特殊要求或有关规定处理；变更设计应经设计单位同意。
1．6：除执行本规定外，还应符合国家现行的标准和行业标准及本地区的有关规定.第二章术语2。
1：双壁波纹管内壁光滑平整,外壁为梯形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材.2。
2：公称直径（DN），热塑性塑料管道系统管材的标定直径，为便于应用，对PE双壁波纹管材以内径(DN/ID）表示,对PVC-U双壁波纹管材以外径(DN/ON）表示。
2.3：环刚度（SN），管道抵抗环向变形能力的量度.可用测试方法或计算方法定值，单位为KN/m2.2.4：弹性直径变形率,管材在外压荷载作用下,管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。
用百分数表示。
2.5:钢带增强聚乙烯螺旋波纹管，以聚乙烯、钢带、粘接树脂为原料，将钢带压U形，并将其聚乙烯缠绕结构壁管的波峰内，使波形肋成为管材的增强体，并与聚乙烯材料复合成为整体的管材.2。
6:管道连接,就是将管道相连的两个管端连接成一体，在工作状态下达到不出现渗漏的连接头。
双壁波纹管一般采用的是承插口连接配备橡胶圈的方式；钢带增强聚乙烯螺旋波纹管挤出焊接连接、电热熔带连接、机械连接、热收缩套连接和承插式密封圈连接等方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水及采暖工程
施工质量验收规范
Code for acceptance of construction quality of Water supply drainage and heating works
目录
1 一般规定…………………………………………
2 排水管道安装…………………………………………
3 排水管沟及井池………………………………………
室外排水管网安装
1 一般规定
1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。
1.2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。
其规格及质量必须符合现行国家标准及设计要求。
1.3 排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。
1.4 各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于100mm。
2 排水管道安装
主控项目
2.1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法:用水准仪、拉线和尺量检查。
2.2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。
一般项目
2.3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表
10.2.3 的规定。
表2.3 室外排水管道安装的允许偏差和检验方法
2.4 排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm。
检验方法:观察和尺量检查。
2.5 排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法:观察检查。
2.6 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
检验方法:观察检查。
2.7 混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定:
1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm 时，抹带可一次完成；当管径大于500mm 时，应分二次抹成，抹带不得有裂纹。
2 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。
3 抹带厚度不得小于管壁的厚度，宽度宜为80～100mm。
检验方法:观察和尺量检查。
3 排水管沟及井池
主控项目
3.1 沟基的处理和井池的底板强度必须符合设计要求。
检验方法:现场观察和尺量检查，检查混凝土强度报告。
3.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为±15mm。
检验方法:用水准仪及尺量检查。
一般项目
3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。
检验方法:观察及尺量检查。
3.4 井盖选用应正确，标志应明显，标高应符合设计要求。
检验方法:观察、尺量检查。
