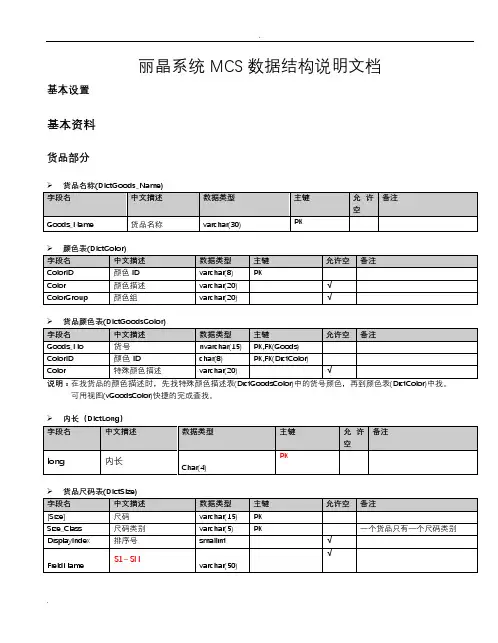

丽晶系统MCS数据结构说明文档
丽晶系统MCS数据结构说明文档
丽晶系统MCS数据结构说明文档基本设置基本资料货品部分➢货品名称(DictGoods_Name)➢颜色表(DictColor)➢货品颜色表(DictGoodsColor)可用视图(vGoodsColor)快捷的完成查找。
➢长（DictLong）➢货品尺码表(DictSize)各明细表中的S1～SN字段所表示的尺码可用视图(vGoodsSize)一步完成查找。
Posted在数据表里面都显示为“1”，设计默认或绑定为“（0）”——➢品牌（DictBrand）➢类别(DictCategory)——➢系列(DictRange)——➢款型（DictPattern）➢年份（DictYear）➢季节（DictSeason）➢性别(DictSex)➢授权（DictAuthorisation）➢项目（DictItem）➢单位（DictUnit）➢面料（DictMaterial）➢里料成份（DictInsideMaterial）➢填充成份（DictFillMaterial）➢产地（DictProducingArea）➢执行标准（DictExecuteStandard）➢号型(DictSizeType)——➢换货类别（DictReserve2）——货品部分（加工描述）➢楦型（DictWoodPattern）➢皮料简称（DictLeatherName）店铺部分➢国家（DictCountry）——➢区域(DictRegion)➢银行（DictAccounts）其它部分➢币种（DictCurrency）——➢性质(DictKind)货品资料➢货品主表(Goods)——(56个字段)➢货品颜色表(GoodsColor)➢货品加工描述表（GoodsMadeDescription）条形码➢条形码对应表(BarCode)——➢国标码信息表(BarCodeGB)公司资料➢公司资料表（Company）商场资料➢商场资料表(Shops)渠道资料➢店铺表(Customer)——1).只有“自营、专柜”的店铺之间才可以进行调拨。
丽晶系统MCS数据结构说明文档
丽晶系统MCS数据结构说明文档基本设置基本资料货品部分➢颜色表(DictColor)可用视图(vGoodsColor)快捷的完成查找。
➢内长（DictLong）➢货品尺码表(DictSize)各明细表中的S1～SN字段所表示的尺码可用视图(vGoodsSize)一步完成查找。
Posted在数据表里面都显示为“1”，设计默认或绑定为“（0）”——➢类别(DictCategory)——➢系列(DictRange)——➢款型（DictPattern）➢性别(DictSex)➢项目（DictItem）➢单位（DictUnit）➢填充成份（DictFillMaterial）➢产地（DictProducingArea）➢换货类别（DictReserve2）——货品部分（加工描述）➢楦型（DictWoodPattern）➢皮料简称（DictLeatherName）店铺部分➢国家（DictCountry）——➢银行帐号（DictAccounts）其它部分➢币种（DictCurrency）——➢性质(DictKind)货品资料➢货品主表(Goods)——(56个字段)说明：货品的分类方法“粗体字体”代表货品的主要分类方法。
条形码➢条形码对应表(BarCode)——公司资料➢公司资料表（Company）商场资料渠道资料1).只有“自营、专柜”的店铺之间才可以进行调拨。
2).“自营、专柜”与“批发、加盟、代理”仓库收店铺退货单据流不同，具体参见“MCS单据流”。
3).在店铺资料加入的退货条件(与客户在合同中签定的退货条件)➢发货地址(CustomerAddress)——仓库资料供应商资料营业员资料➢营业员(BuisnessMan) ——零售付款方式物料仓库➢物料仓库（Store）——物料基本资料➢部位（DictPart）➢职位（DictPosition）➢纸样号（DictPaperPattern）➢加工说明（DictProcExplain）➢部门（DictDepart）➢物料单位（Unit）➢物料系列（DictSeries）➢物料项目（DictItemName）➢采购类型（DictPo_Type）物料档案➢物料档案（Material）加工尺码表加工说明表➢加工说明表（ProcExplain）➢加工说明子表（ProcExplainAdd）工序档案➢工序档案（Procedue）➢奖惩项目设定(SalaryItem)➢工厂产能（TurnOut）订货会期货订货➢订货单主表(Orders)例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。

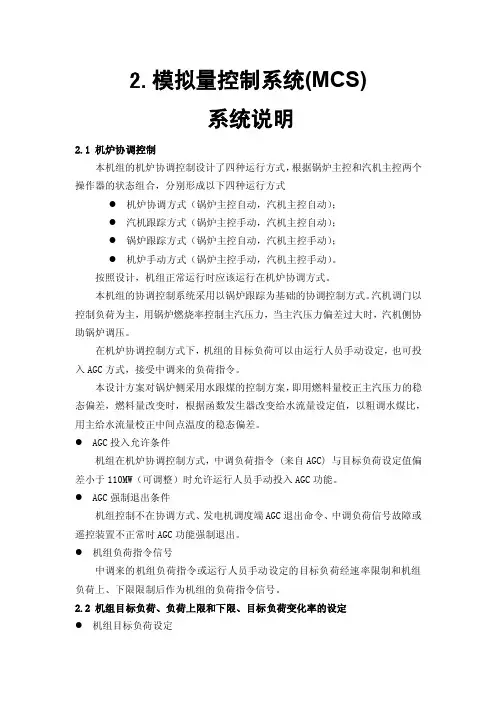

MCS设计说明
2.模拟量控制系统(MCS)系统说明2.1 机炉协调控制本机组的机炉协调控制设计了四种运行方式，根据锅炉主控和汽机主控两个操作器的状态组合，分别形成以下四种运行方式●机炉协调方式（锅炉主控自动，汽机主控自动）；●汽机跟踪方式（锅炉主控手动，汽机主控自动）；●锅炉跟踪方式（锅炉主控自动，汽机主控手动）；●机炉手动方式（锅炉主控手动，汽机主控手动）。
按照设计，机组正常运行时应该运行在机炉协调方式。
本机组的协调控制系统采用以锅炉跟踪为基础的协调控制方式。
汽机调门以控制负荷为主，用锅炉燃烧率控制主汽压力，当主汽压力偏差过大时，汽机侧协助锅炉调压。
在机炉协调控制方式下，机组的目标负荷可以由运行人员手动设定，也可投入AGC方式，接受中调来的负荷指令。
本设计方案对锅炉侧采用水跟煤的控制方案，即用燃料量校正主汽压力的稳态偏差，燃料量改变时，根据函数发生器改变给水流量设定值，以粗调水煤比，用主给水流量校正中间点温度的稳态偏差。
●AGC投入允许条件机组在机炉协调控制方式，中调负荷指令 (来自AGC) 与目标负荷设定值偏差小于110MW（可调整）时允许运行人员手动投入AGC功能。
●AGC强制退出条件机组控制不在协调方式、发电机调度端AGC退出命令、中调负荷信号故障或遥控装置不正常时AGC功能强制退出。
●机组负荷指令信号中调来的机组负荷指令或运行人员手动设定的目标负荷经速率限制和机组负荷上、下限限制后作为机组的负荷指令信号。
2.2 机组目标负荷、负荷上限和下限、目标负荷变化率的设定●机组目标负荷设定a、在协调控制方式没有投入时，机组目标负荷设定值跟踪发电机实际功率。
b、AGC没有投入时，中调负荷指令应该跟踪机组目标负荷。
c、机炉协调控制方式投入：在“协调控制”画面中分别有锅炉主控和汽机主控操作器，在该画面上将汽机主控和锅炉主控操作器同时投入自动方式，即进入机炉协调控制方式。
●机组负荷上限和下限值设定机炉协调控制方式没有投入时，机组负荷上限设定值强制为发电机实际功率加20 MW（可调整），下限设定值强制为发电机实际功率减20MW（可调整）。
丽晶MCS-POS系统使用说明
丽晶MCS营销管理POS系统使用说明书广州丽晶新未来电脑有限公司公司总部地址:广州市天河区科韵路16号广州信息港C1栋5楼Tel: 020 -85553738 / 85553739 / 85558063 / 85553699 / 85553678 / 85558367Fax: 020 - 85552985目录第一章总论 (2)1.1 MCS简介 (2)1.2 丽晶管理系统适合的对象 (2)1.3 营销管理系统所能达到的目的 (2)第二章系统实施所需的基础资料准备 (4)步骤一：建立渠道（店铺）资料 (4)步骤二：建立营业员资料 (5)步骤三：建立VIP资料 (5)步骤四：建立零售付款方式 (5)第三章 POS系统实施所需的基础数据准备 (6)步骤一：货品资料 (6)步骤二：店铺期初盘点 (6)步骤三：零售调价单、促销管理单、商场扣点调整单 (7)步骤四：仓库出货单、店铺调出单、店铺损益单、退货通知单 (7)第四章店铺管理业务流程 (8)5.1店铺订货 (8)5.2店铺收货、店铺退货 (9)5.3店铺间货品调配 (11)5.4店铺盘点 (13)5.5 VIP系统 (18)第五章店铺零售业务 (18)6.1 POS登录 (19)6.2终端零售、零售销售退货 (19)6.3 POS核销的操作方法 (21)6.4 收银员交接班 (26)6.5 POS日结 (27)6.6 POS核销的其他快捷操作 (28)第六章核数系统 (32)7.1损益 (32)7.2结存重算 (32)第一章总论本章要点什么是MCS系统？MCS系统针对的行业有哪些?MCS系统能给您带来哪些方面的效益提高?1.1 MCS简介广州丽晶新未来电脑有限公司是专业从事服饰、鞋业、体育用品行业信息化建设的电脑资讯公司。
公司成立十多年来，一直致力于服饰、鞋业、体育用品的信息系统的研发，是业内最早、最具竞争力的领导品牌之一。
丽晶的成功源于对行业企业运作的深刻理解。
丽晶新VIP系统说明书
VIP 系统说明书
广州丽晶新未来电脑有限公司 公司总部地址: 广州市天河区科韵路 16 号广州信息港 C1 栋 5 楼 Tel: 020 - 85553738 / 85553739 / 85558063 / 85553699 / 85553678 / 85558367 Fax: 020 - 85552985
VIP 新 VIP 系统基本资料管理 ........................................................................................................................................3 1.1VIP 信息 ..............................................................................................................................................................................3 1.2VIP 密码修改 .....................................................................................................................................................................6 1.3VIP 手机号修改 .................................................................................................
MCS系统逻辑设计说明
MCS系统逻辑设计说明MCS系统（Management Control System）是一种用于管理控制和决策支持的企业管理系统，其作用是帮助企业实现业务目标，优化组织结构和流程，提升管理效率和决策质量。
MCS系统的逻辑设计是指按照一定的步骤和方法，将MCS系统的各个组成部分进行分析和规划，确定系统的功能、数据结构、流程和界面等方面的设计。
1.需求分析：在逻辑设计之前，需要对MCS系统的需求进行调研和分析，明确用户对系统的需求和期望。
可以通过与用户的沟通、现场观察、文档分析等方法进行需求获取和分析，确保系统设计符合用户的实际需求。
2.功能设计：根据需求分析的结果，对MCS系统的功能进行设计。
功能设计要考虑系统的核心业务流程和功能模块，并尽可能满足用户的需求。
可以使用用例图、状态图、活动图等方法进行功能设计，并与用户进行确认和评审，确保功能设计能够满足用户的需求。
3.数据结构设计：在功能设计的基础上，对MCS系统的数据结构进行设计。
数据结构设计要考虑系统所需要的数据及其关系，包括数据元素、数据实体、数据属性、数据关系等。
可以使用实体关系图、数据流图等方法进行数据结构设计，并与数据库设计人员进行沟通和协调，确保数据结构的设计满足系统的需求。
4.流程设计：根据功能设计和数据结构设计的结果，对MCS系统的业务流程进行设计。
流程设计要考虑业务流程的顺序、条件、分支等，以及流程之间的交互和信息传递。
可以使用流程图、活动图等方法进行流程设计，并与用户进行确认和评审，确保流程设计能够满足用户的需求。
5.界面设计：根据功能设计和流程设计的结果，对MCS系统的界面进行设计。
界面设计要考虑用户操作的方便性和友好性，以及信息的展示和交互。
可以使用原型设计、界面框架图等方法进行界面设计，并与用户进行确认和评审，确保界面设计能够满足用户的需求。
6.系统架构设计：在功能设计、数据结构设计、流程设计和界面设计的基础上，对MCS系统的整体架构进行设计。
MCS详细介绍学习版.doc
802.11n射频速率的配置通过MCS（Modulation and Coding Scheme，调制与编码策略）索引值实现。
MCS调制编码表是802.11n为表征WLAN的通讯速率而提出的一种表示形式。
MC S将所关注的影响通讯速率的因素作为表的列，将MCS索引作为行，形成一张速率表。
所以，每一个MCS索引其实对应了一组参数下的物理传输速率，表1-4和表1-5分别列举了带宽为20MHz和带宽为40MHz的MCS速率表（全部速率的描述可参见“IEEE P802.11n D2. 00”）。
从表中可以得到结论：MCS 0～7使用单条空间流，当MCS=7时，速率值最大。
MCS 8～15使用两条空间流，当MCS=15时，速率值最大。
表1-4 MCS对应速率表（20MHz）
25 2 780 Mbps。
(整理)MCS系统逻辑设计说明.
直吹式330MW机组MCS系统逻辑设计说明设计：校对：审核：批准：MCS系统简介1系统介绍1.1调节系统硬件构成鄂尔多斯电厂一期工程330MW机组MCS系统主要功能由新华控制工程有限公司XDPS-400分散控制系统实现。
各主要调节系统的位置分配如下：1）协调控制系统、磨煤机调节系统、給水调节系统、过热汽温调节系统：DPU2 2）风烟调节系统、再热汽温调节系统、辅助风调节系统：DPU33）除氧器、凝汽器、高低加水位调节系统：DPU144）给水泵最小流量再循环控制等单回路调节系统：DPU151.2MCS子系统的组成鄂尔多斯电厂300MW机组包括如下的控制系统：1.2.1机组协调控制方式（CCBF、CCTF）1.2.2炉跟机方式(BF)1.2.3机跟炉方式(TF)1.2.4磨煤机出口温度调节1.2.5磨煤机一次风量调节1.2.6燃油压力调节1.2.7氧量校正1.2.8送风调节1.2.9炉膛负压调节1.2.10一次风压调节1.2.11汽包水位调节1.2.12一级过热蒸汽温度调节1.2.13二级过热蒸汽温度调节1.2.14再热蒸汽温度事故喷水控制1.2.15再热蒸汽温度摆动火咀调节1.2.16辅助风挡板调节1.2.17燃尽风挡板调节1.2.18燃料风挡板调节1.2.19连排水位调节1.2.20高加水位调节1.2.21低加水位调节1.2.22除氧器水位调节1.2.23除氧器压力调节1.2.24凝汽器水位调节1.2.25凝泵最小流量调节1.2.26电泵最小流量调节1.2.27机侧单回路调节系统2．协调控制设计简介控制系统设计原则是将汽机、锅炉作为整体考虑。
在能量平衡控制策略基础上，通过前馈/反馈、连续/断续、非线性、方向控制等控制机理的有机结合，来协调控制机组功率与机前压力，协调处理负荷要求与实际能力的平衡。
在保证机组具备快速负荷响应能力的同时，维持机组主要运行参数的稳定。
2.1 机组指令处理回路机组指令处理回路是机组控制的前置部分，它接受操作员指令、AGC指令、一次调频指令和机组运行状态信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
丽晶系统MCS数据结构说明文档
基本设置
基本资料
货品部分
说明：在找货品的特殊颜色描述表(DictGoodsColor)中的货号颜色，再到颜色表(DictColor)中找。
可用视图(vGoodsColor)快捷的完成查找。
说明：根据“货号”取“尺码”。
各明细表中的S1～SN字段所表示的尺码
可用视图(vGoodsSize)一步完成查找。
Posted在数据表里面都显示为“1”，设计默认或绑定为“（0）”——
货品部分（加工描述）
店铺部分
其它部分
货品资料
➢货品主表(Goods)——(56个字段)
说明：货品的分类方法“粗体字体”代表货品的主要分类方法。
条形码
➢条形码对应表(BarCode)——
备注：系统中不含此表，外挂使用公司资料
商场资料
渠道资料
1).只有“自营、专柜”的店铺之间才可以进行调拨。
2).“自营、专柜”与“批发、加盟、代理”仓库收店铺退货单据流不同，具体参见“MCS单据流”。
3).在店铺资料加入的退货条件(与客户在合同中签定的退货条件)
仓库资料
供应商资料
营业员资料
➢营业员(BuisnessMan) ——
说明：
零售付款方式
物料仓库
➢物料仓库（Store）——
物料基本资料
➢职位（DictPosition）
➢纸样号（DictPaperPattern）
➢部门（DictDepart）
物料档案
加工尺码表
加工说明表
工序档案
➢奖惩项目设定(SalaryItem)
➢工厂产能（TurnOut）
订货会
期货订货
说明：如果某张单据已标有“完成”标记，则该单据在对应单据不再出现。
例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。
说明：1.配码表(OrderPmDetail) 与货品明细表(OrderGoods)之间存在运算关系，公式如下：
2.货品明细表(OrderGoods)的数量(Quantity) = SUM ( 箱数×( 尺码1+ …+ 尺码N ))
3.为配码方式定货时当前单货品明细表的货号唯一。
订单调整
订单导出
订单导入
订单转采购单
订单转采购单(散码)
订单转采购单(配码)
生产/采购
➢采购预算（Pubudget）
生产/采购单
说明：
1).如果某张单据已标有“完成”标记，则该单据在对应单据不再出现。
例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。
2).注：采购单中的交货日期放在货品明细表(PurchaseGoods)中
厂家到货通知
说明：
1).流程约束：有厂家到货通知单就一定有采购单(单据录入界面已做控制)。
但有采购单不一定有厂家到货通知单，采购单可以直接做仓库采购收货。
2).如果某张单据已标有“完成”标记，则该单据在对应单据不再出现。
例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。
3).Type=1厂家到货通知，type=2店铺采购收货通知
说明：此表为鞋版中用到
采购退货通知
➢采购退货通知主表（PuRenotice）
店铺采购到货通知同Arrival，and type=2
店铺采购退货通知同PuRenotice，and type=2 计划采购
自由采购
货品BOM GoodsB
物料需求计划工厂余料调整
发料通知单(加工厂)
出料通知单
业务
渠道价格管理渠道调价单
渠道调价执行补货
说明：如果某张单据已标有“完成”标记，则该单据在对应单据不再出现。
例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。
说明：1.配码表(OrderPmDetail) 与货品明细表(OrderGoods)之间存在运算关系，公式如下：
2.货品明细表(OrderGoods)的数量(Quantity) = SUM ( 箱数×( 尺码1+ …+ 尺码N ))
3.为配码方式定货时当前单货品明细表的货号唯一。
渠道调拨
➢渠道调拨规格明细表（ShopMoveDetail）
配货
例如：一张已完成的订货单，就不会在配货单、装配单、出货单中出现。
说明：此配货表用于标准箱的配码配货。
临时配货单
欠数配货
按单配货
配货调整
店铺分货
多单混配
铺货黑名单设定(RGBlacklist) 多店智能分货
分公司多申请单分货
退换货
退换货单据
退换货执行
退货通知单
说明：
1).加盟、代理的店铺只做“店铺退货知单”，不做“店铺退货单”就直接“收店铺退货单”。
2).退换货单独选择项目控制: a. 方式:按照数量控制/按照金额控制; b. 补货后不能退换 c. 新货补货可退换
3).批发\代理\加盟店的退货控制：货品退货周期,换货率(可分按数量或按金额)的最法
步骤：1.当前输入货品可不可退 2.保存时退货金额或数量是否超过可换货金额
周期,换货率算法：先找按货号退货条件(RA#店铺编号)→再找按品牌退货条件(RGAdjustByband)→最后找按店铺退货条件(customer) →计算出所有出货可换出货金额
当前实际可换货金额 = 货品周期内出货可换出货金额–货品周期内已退货的金额
(时间段条件=今天～今天 - 把有退货条件表中最大周期)
不可退换货品设置
分公司调拨
分公司价格(PriceEx)
申请单
说明：
1).此申请单用于分公司向总公司申请进货，总公司可以根据情况向分公司发货(直接发货、向其它分公司调货)
仓库调出通知
仓库
厂家来货
说明：该表包括以下业务数据(通过Type字段区别)：
1). Type=1 采购收货
2). Type=2 仓库调入
3). Type=3 收店铺退货
采购退货
说明：此表为鞋版中用到仓库调出
与仓库出货同一张表type=3
传送时产生代理出货单，在代理版的仓库收货可选择“代理出货单”
1).一张出货单中的一个货品有可能分多个箱装。
该表包括以下业务数据(通过Type字段区别)：
a). Type=1(批发出货) OR Type=2(配货出货) 仓库出货
b). Type=3 仓库调出
2).Type = 1(批发出货) 即“批发销售”
3).出货类别“Type”是以用户当前操作的店铺经营方式写入；如店铺经营方式更改，则以出货单的店铺经营方式和直接
用Type字段来统计，其结果会有差异。
4).出货方式:在DRP中有＂期货＂，＂补货／现货＂，＂铺货＂，＂买断＂
说明：。
